BKP150 OTAW反射鏡筒のプチ改造　1.アリガタレールの改良

カテゴリ：天文

電信柱は、日本の後進国性の象徴 と、いつも思いながら街を歩くこの頃です。

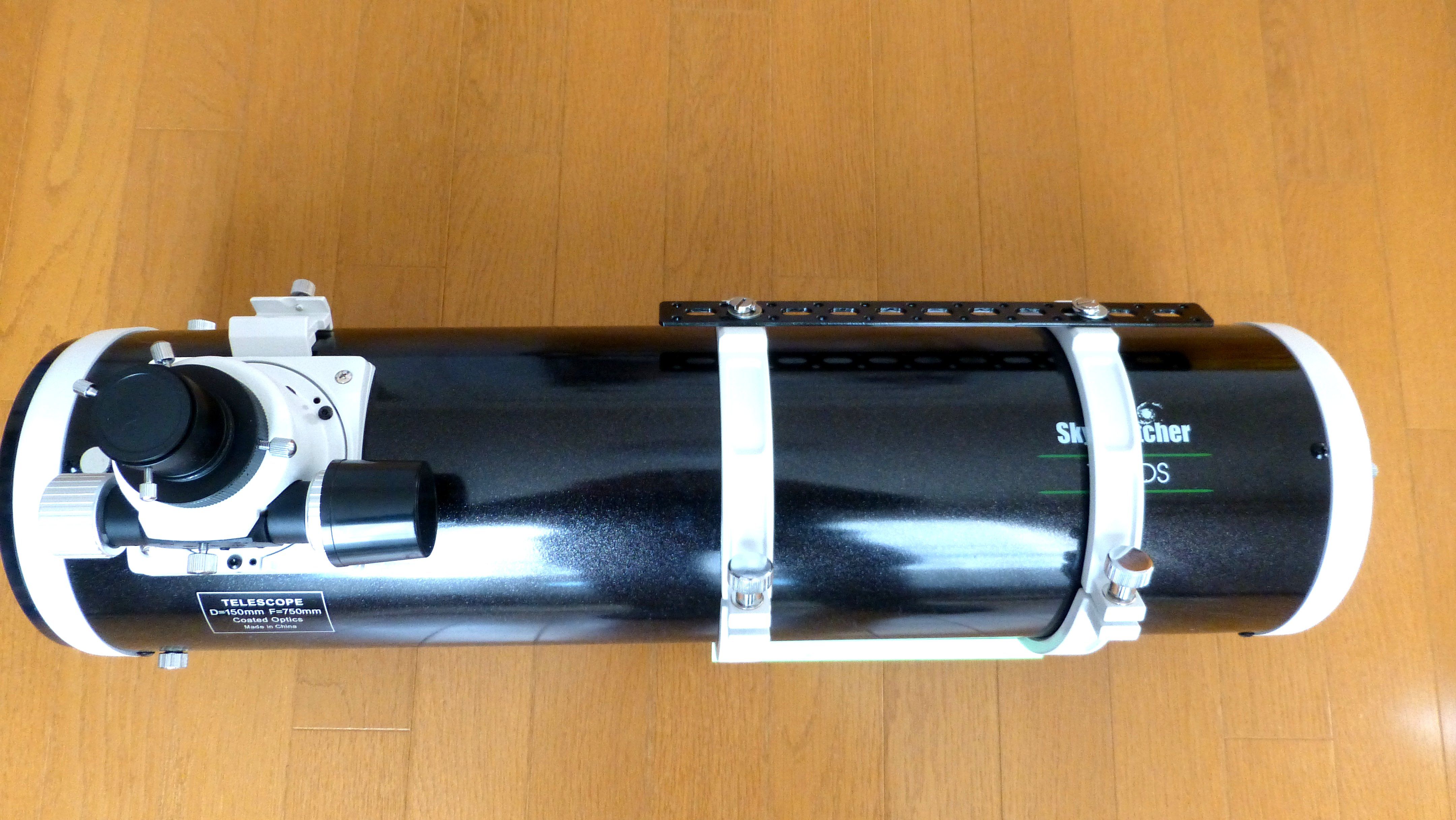

　　BKP150 ニュートン反射鏡筒のアリガタレールには致命的な欠陥がありました。赤道儀の架台に搭載する際、クランプ上を滑らせながら載せることができない欠陥です。所有する赤道儀の大部分のクランプを写真のような標準的なVixen方式のクランプに取り換えています。

　　　　　　　　　　　　　　　　赤道儀のクランプ【写真クリックで拡大します】

　　故にVixen仕様のアリガタレールが付いている鏡筒は、上から入れることは出来ず、端から滑らせながら入れ込まなければ搭載できません。購入したBKP150鏡筒は、今の架台には搭載できません。理由は、アリガタレールの表面にボルトの頭が飛び出ているからです。

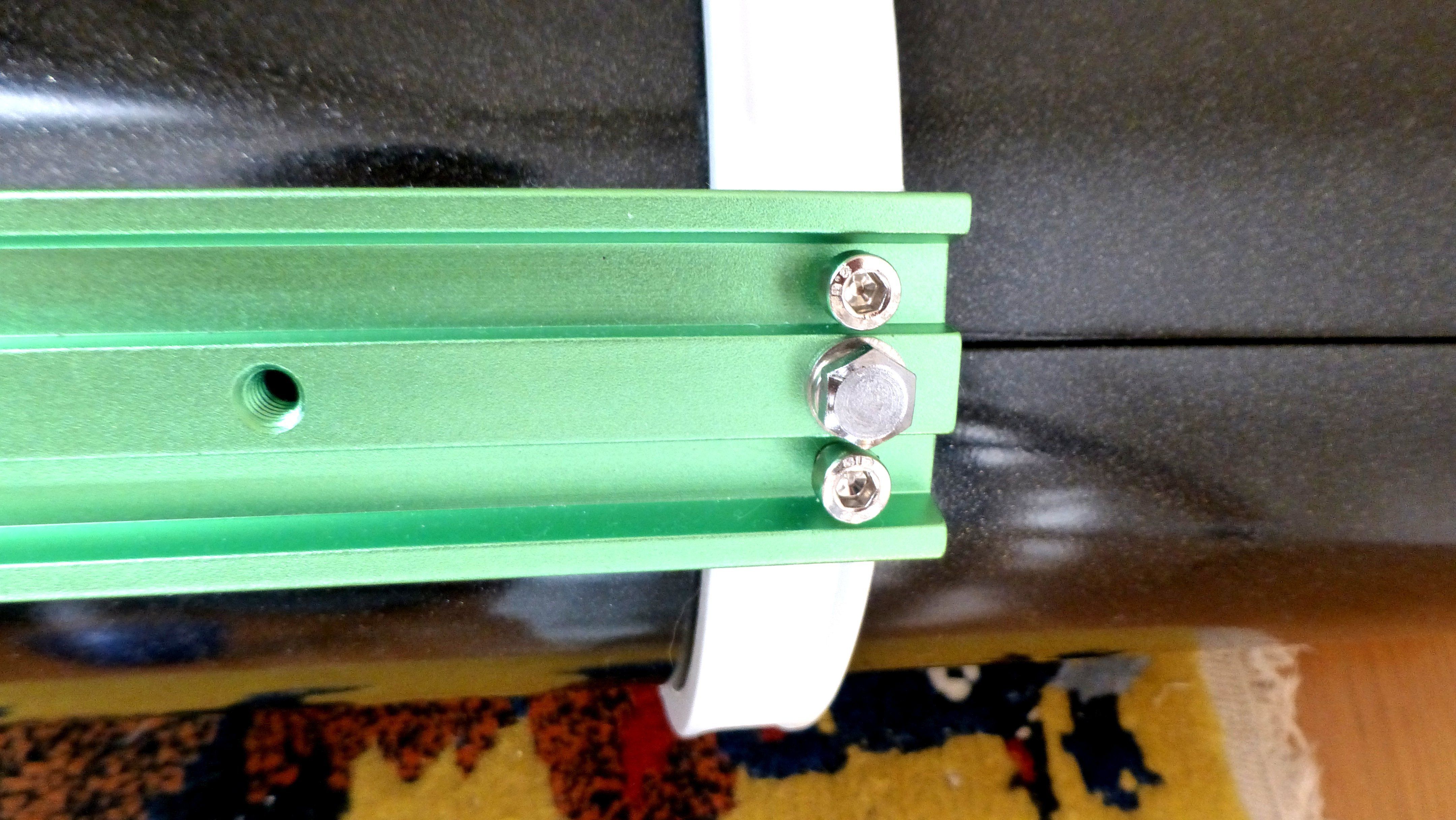

　　　　　　　　　　　　　　　　アリガタレールから飛び出ているボルト

　　解決策はひとつ。ボルトの頭を沈める他ありません。ボルトを取り去ると、下の写真のようになります。

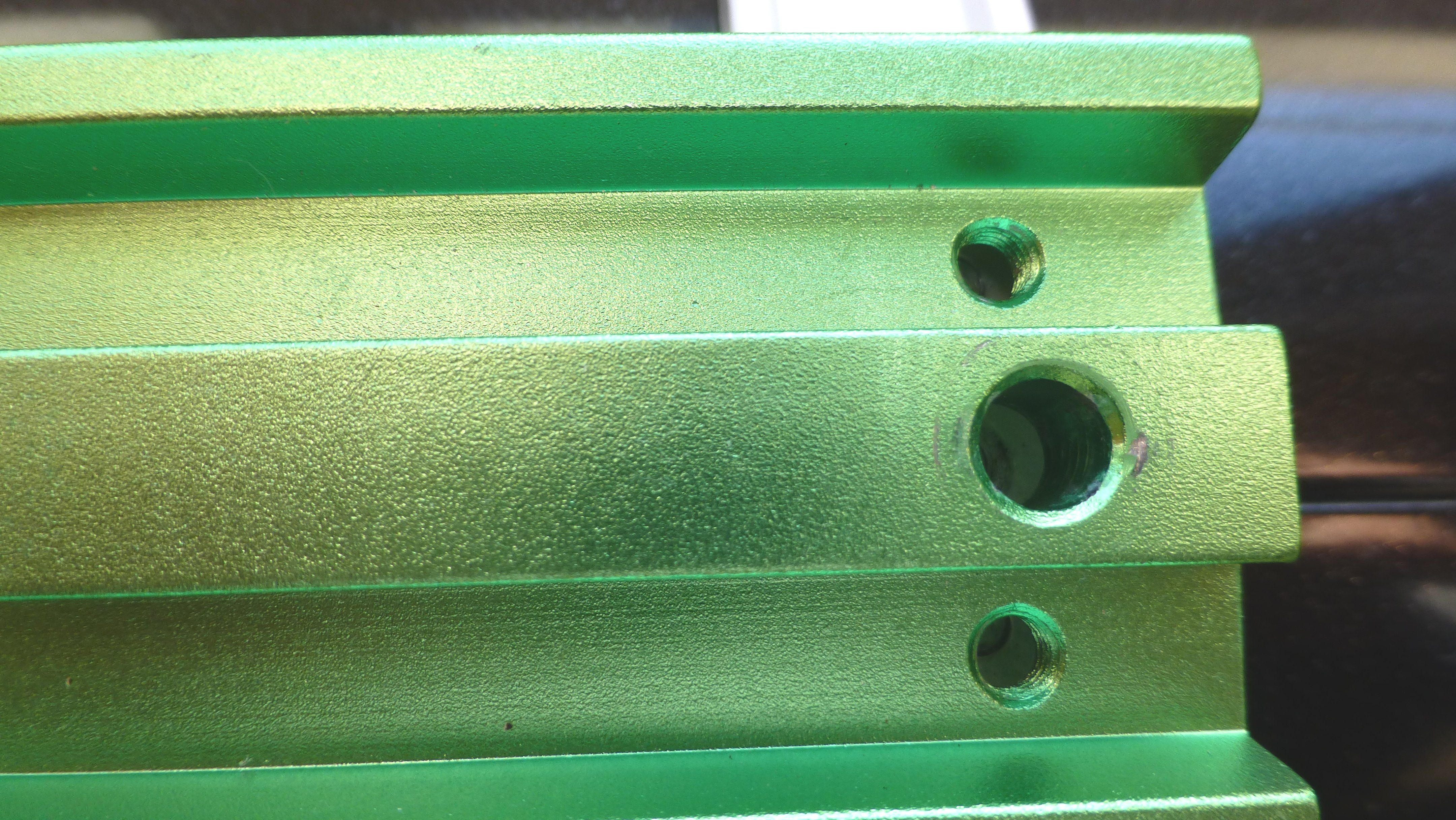

　　　　　　　　　　　　　　　　BKP150のアリガタレールのネジ穴

　　このネジ穴にボルトの頭のぶんだけ沈めさせる穴（座繰り・ざぐり）を設けることにしました。さて、座繰り穴は、どのようにして開けるのか。調べること2週間、Amazonに良さそうな座繰りカッターなるものを見つけました。発注から待つこと一週間、中国から発送のようでした。納品のカッターにも中国語が見れました。

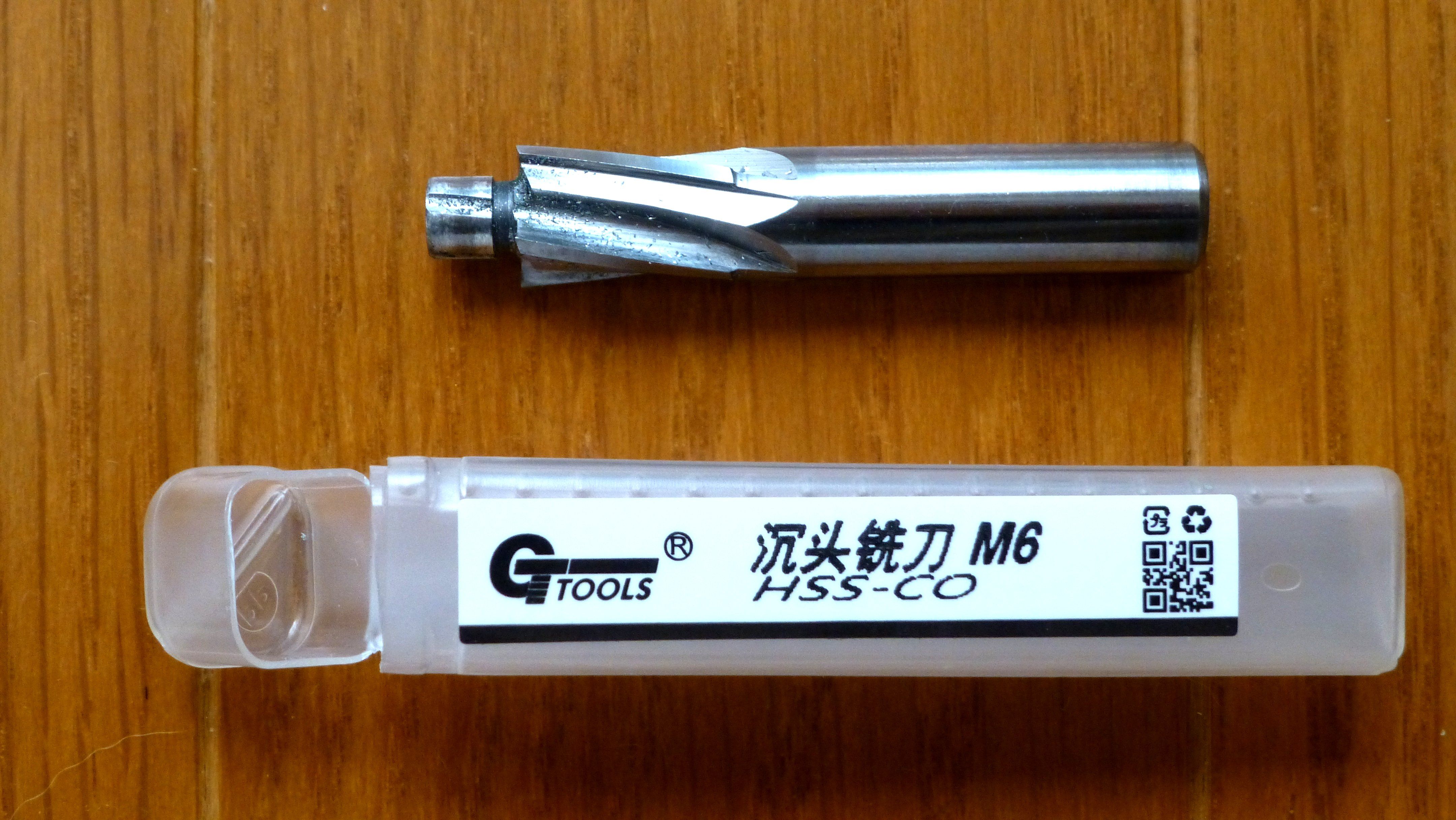

　　　　　　　　　　　　　　　　座繰りカッターの刃

　　M6用のドリルの刃がジャストフィットしたので、通常のドリルに取り付けドリルりました。アルミ合金なので簡単に削ることができました。

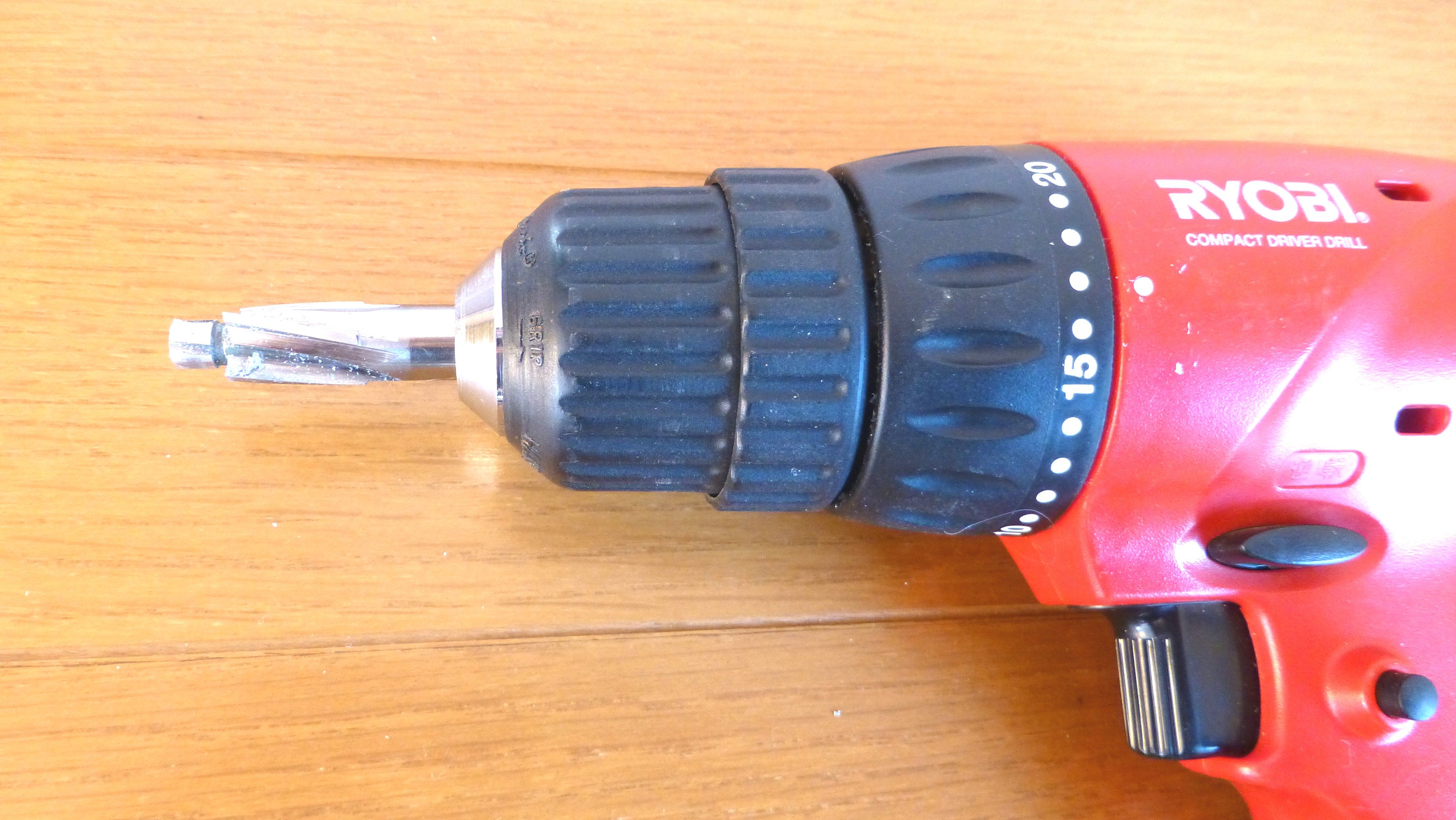

　　　　　　　　　　　　　　　　座繰りドリル

　　座繰り穴をほどこしたアリガタレールが下の写真です。

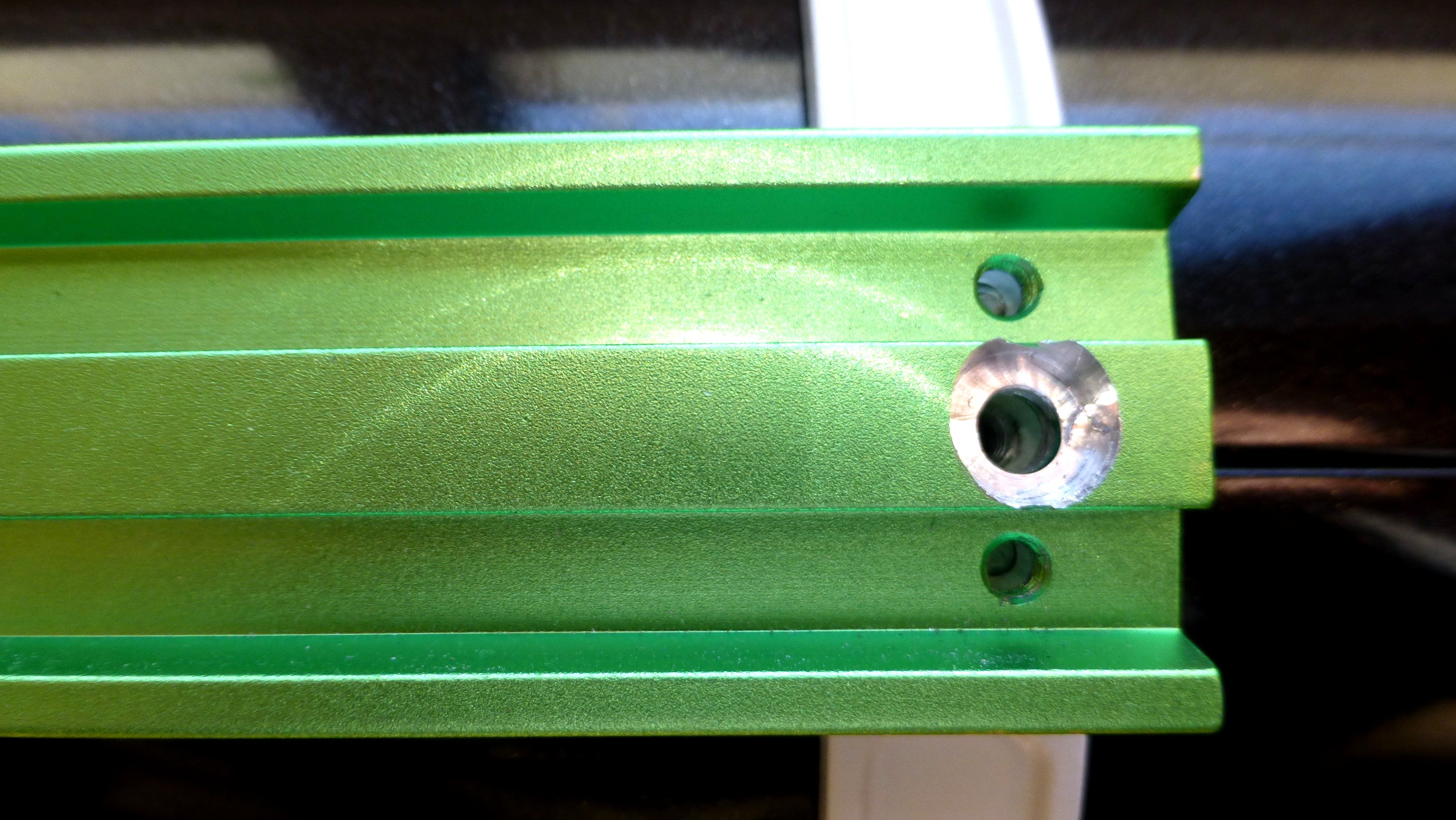

　　　　　　　　　　　　　　　　座繰り穴を開けたアリガタレール

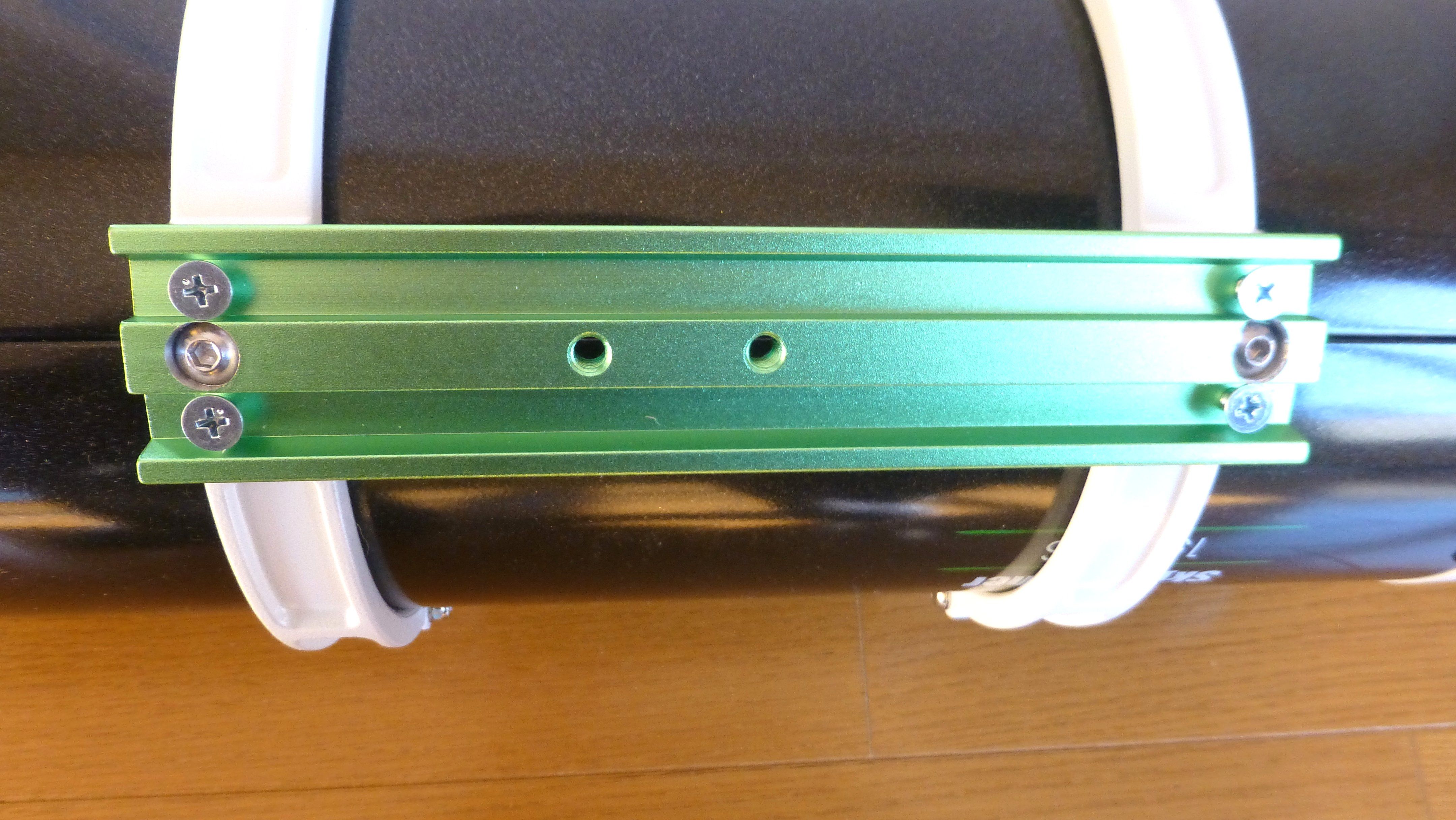

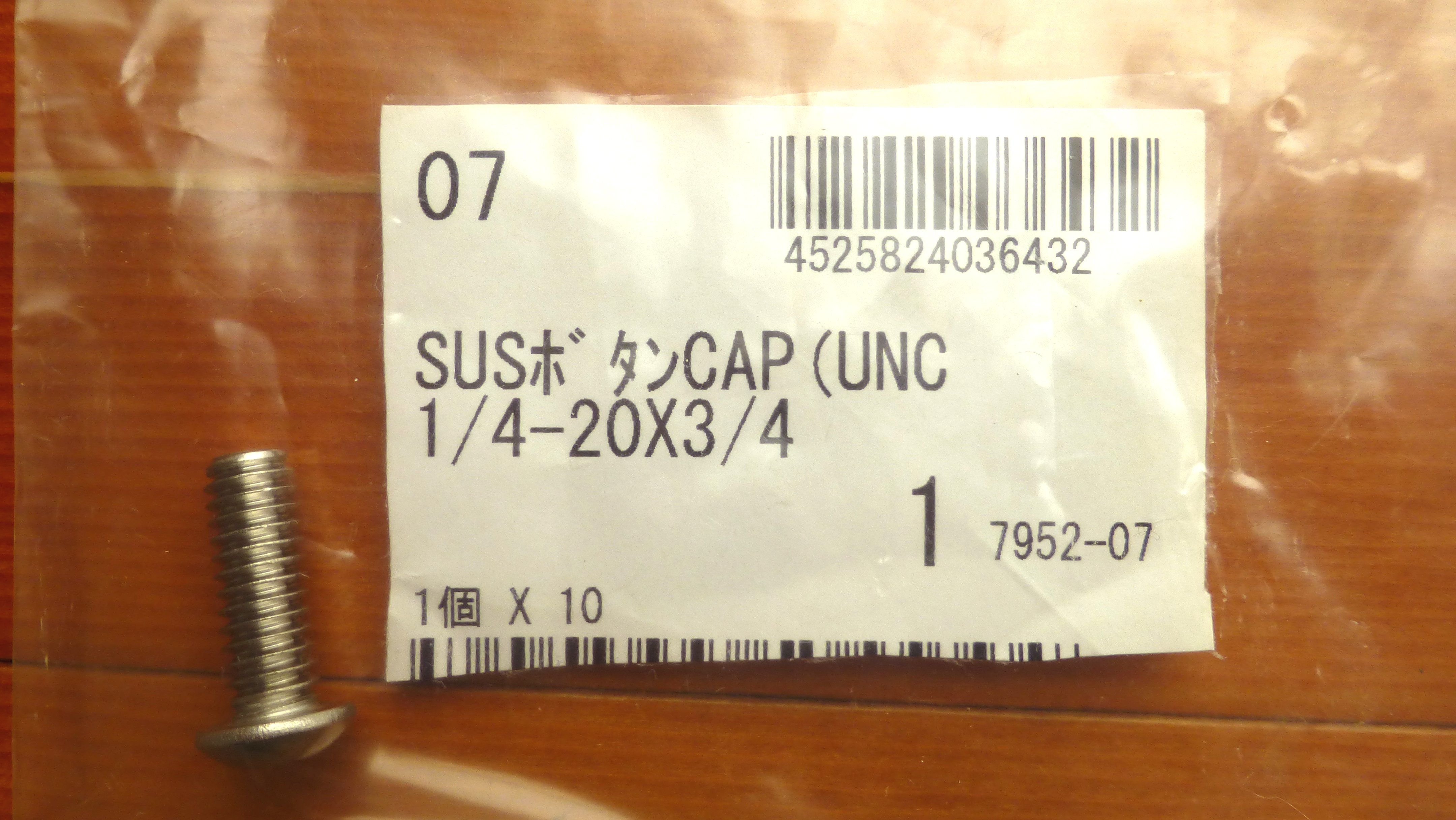

　　さて、頭で突出しないネジ。ネジ選びに苦労しました。メインのネジは1/4インチのUNCネジです。通常のホームセンターにはありません。AmazonやAliExpressで探しに捜しました。結局、下のようなボタンCAP（UNC 1/4-20x3/4）ネジが行き着きました。20x3/4とは、20㎜＋3/4インチの長さという意味です。
