2006.11.22
カテゴリ： R&P
気が向いた時しかいじってなかったR&Pを最近またやり始めてます。
CB50エンジンに換えて機械式タコメーターが使えるようになったので、
メーターパネルを作りたいと思います。
ちなみに社外品のミニタコメーターはギア比に諸説ありますが、
ポッシュから出てるギア比6.5:1のを買いました。
たぶんコレが合ってると思います。モンキー用の機械式のセット内にある品番だったんで。
ノーマルのステーみたいな取付方をしたかったので、フォークのトップボルトで固定できるよう
上の写真のような形にして、トップブリッジを採寸しました。
僕は慣れてるイラストレータで型紙を作りましたが、CADソフトとかフリーのもあるんで
いきなり本番にいったら修正ができないので、厚紙を原寸に切って合わせてみました。
いけそうです。
大丈夫そうだったので、シール用紙にプリントしてアルミ板に貼り付けました。
アルミ板は2mmです。真ん中の伸びてるとこは強度が足りなかった場合、
トップブリッジに固定するためブリッジ下まで来るようにしてます。
糸鋸盤で切りましたが、真っ直ぐ切るの難しいです。
ちょっとおおざっぱに切ってヤスリで修正しました。
インジケータ埋め込みました。なかなかいいです。

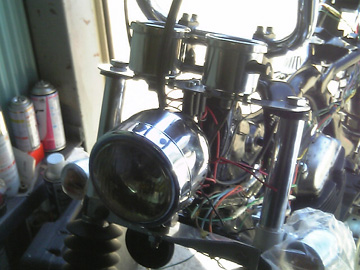

取り付けました。
CB50エンジンに換えて機械式タコメーターが使えるようになったので、
メーターパネルを作りたいと思います。
ちなみに社外品のミニタコメーターはギア比に諸説ありますが、
ポッシュから出てるギア比6.5:1のを買いました。
たぶんコレが合ってると思います。モンキー用の機械式のセット内にある品番だったんで。
ノーマルのステーみたいな取付方をしたかったので、フォークのトップボルトで固定できるよう
上の写真のような形にして、トップブリッジを採寸しました。
僕は慣れてるイラストレータで型紙を作りましたが、CADソフトとかフリーのもあるんで
いきなり本番にいったら修正ができないので、厚紙を原寸に切って合わせてみました。
いけそうです。
大丈夫そうだったので、シール用紙にプリントしてアルミ板に貼り付けました。
アルミ板は2mmです。真ん中の伸びてるとこは強度が足りなかった場合、
トップブリッジに固定するためブリッジ下まで来るようにしてます。
糸鋸盤で切りましたが、真っ直ぐ切るの難しいです。
ちょっとおおざっぱに切ってヤスリで修正しました。
インジケータ埋め込みました。なかなかいいです。
取り付けました。
