一応7月末で一段落したのですが、その段階で昨年試聴に参加した「DIY Loudspeaker Builder’s Meeting2025」のエントリーが始まっていたことに遅ればせながら気が付き、8月いっぱいかけて突貫でスピーカーを作ってました。
盆休みまでに設計、盆休み中は加工・製作に掛かり切り、先週から測定・調整に入って昨日一応の完成、8/31締め切りで日付が変わるころにようやく申し込みに滑り込んできたような状態です。
サイズはW200xD200xH300で、ツィーターを独立スペースに配置するようにして、それ以外の部分は箱内に並行面を作らないように角度を付けて補強を入れています。

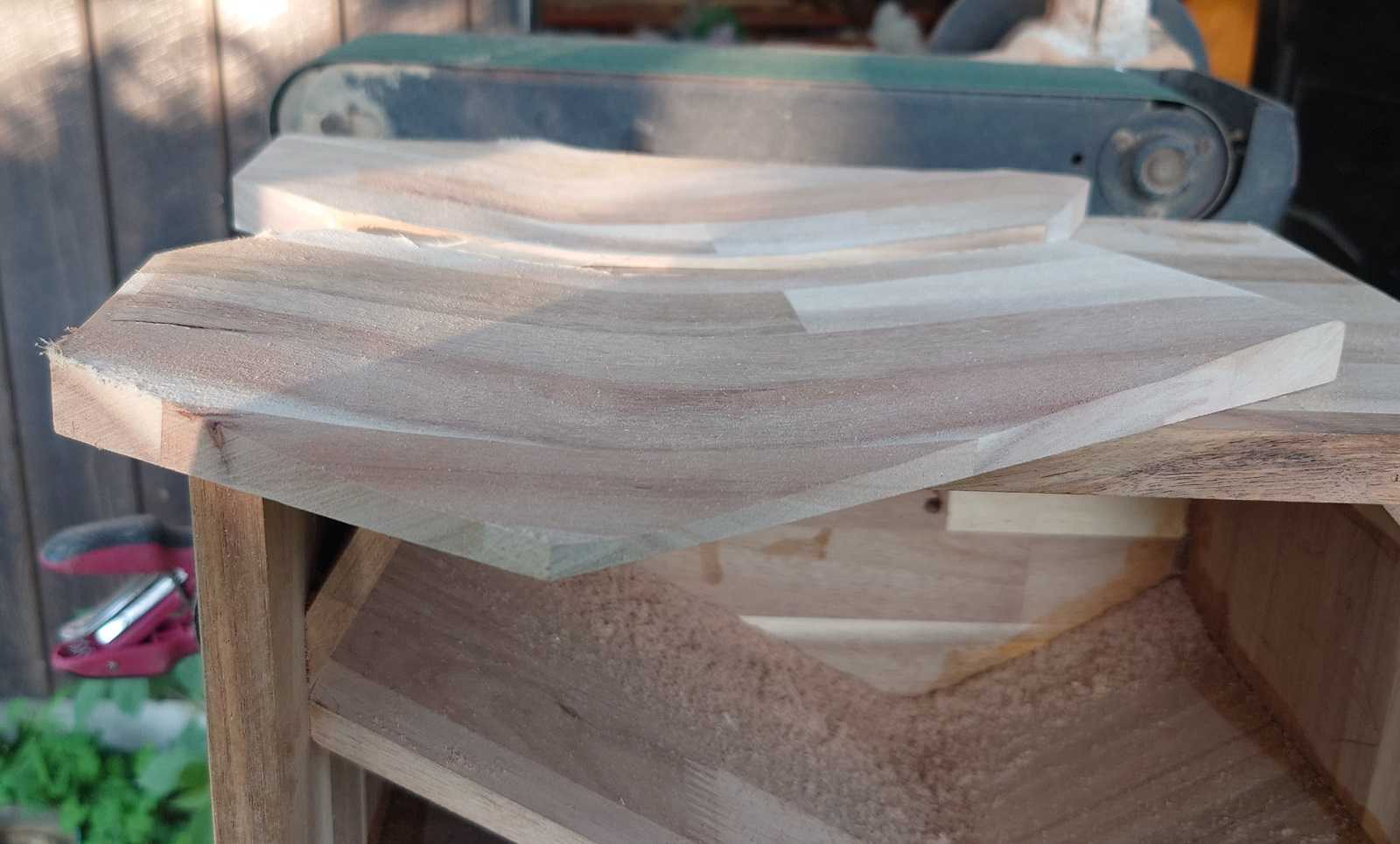

背面には箱内側にこのように真ん中を薄く削った板を張り付けて、前後間でも並行面を作らないようにしています。
使用ユニットですが一番大きなユニットはウーファーではなく、AMAZONで買った12ｃｍのパッシブラジエータです。
オリジナルの状態だとダンパーとコーンの接着部に何もついていないのですが、それではウエイト調整ができないので箱の余った端材から丸板を切り出し鬼目ナットを打ったものを接着してM5のネジでウエイト調整するようにしています。
オリジナルに丸板+鬼目ナットで4.5ｇにネジ・ナットで8gウエイトを追加しています。

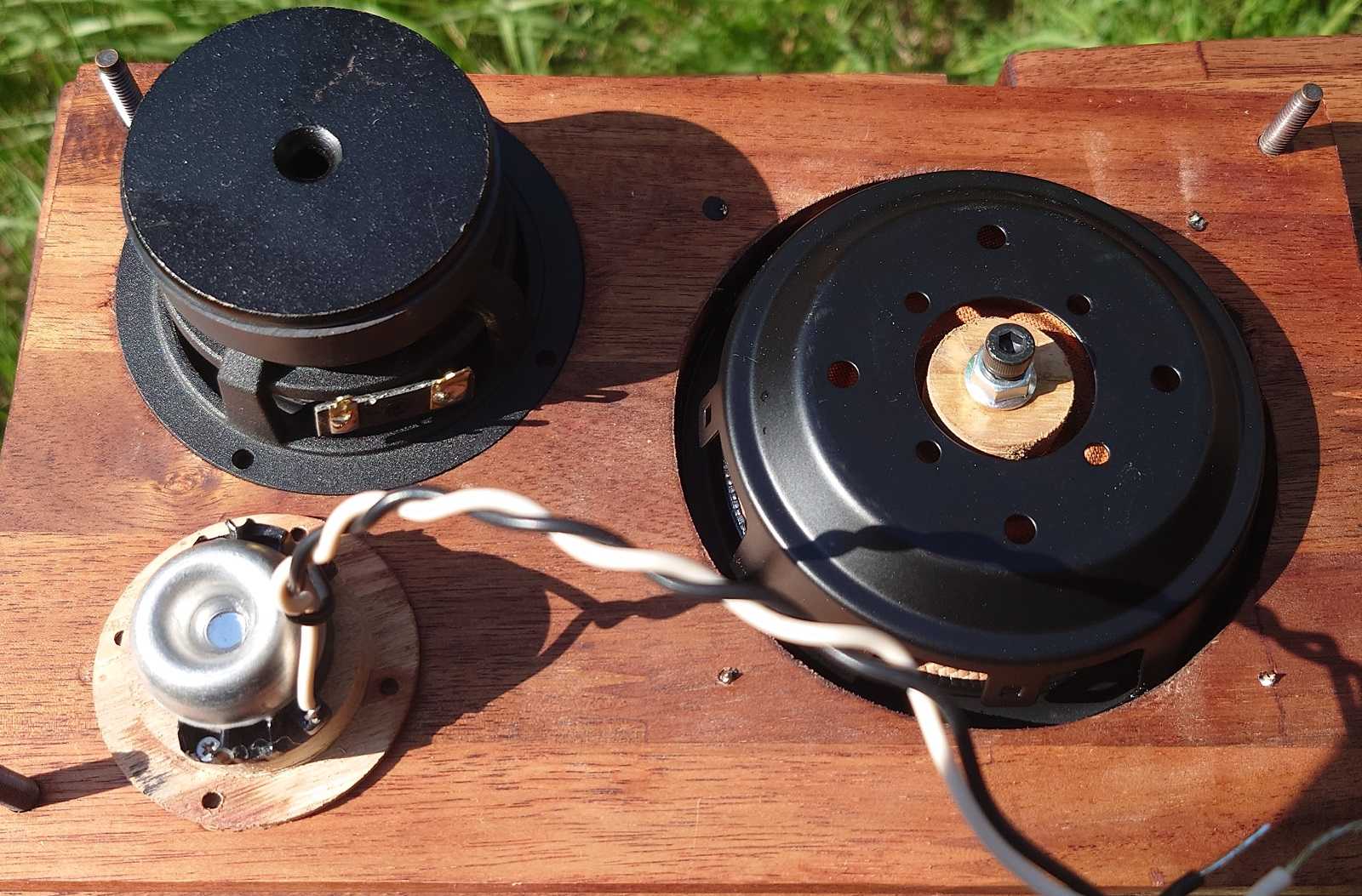

パッシブラジエーターを駆動させるユニットですが、10年近く放置していた麻布オーディオのお正月お楽しみ袋に入っていた8cmケブラーフルレンジを使用しています。
その過程で本来の取り付け用のフランジは削り落として、穴を開け直して固定しています。
某有名ブランド ハイエンドツイーターユニット1インチ(25mm) 4Ω[スピーカー自作/DIYオーディオ]在庫少

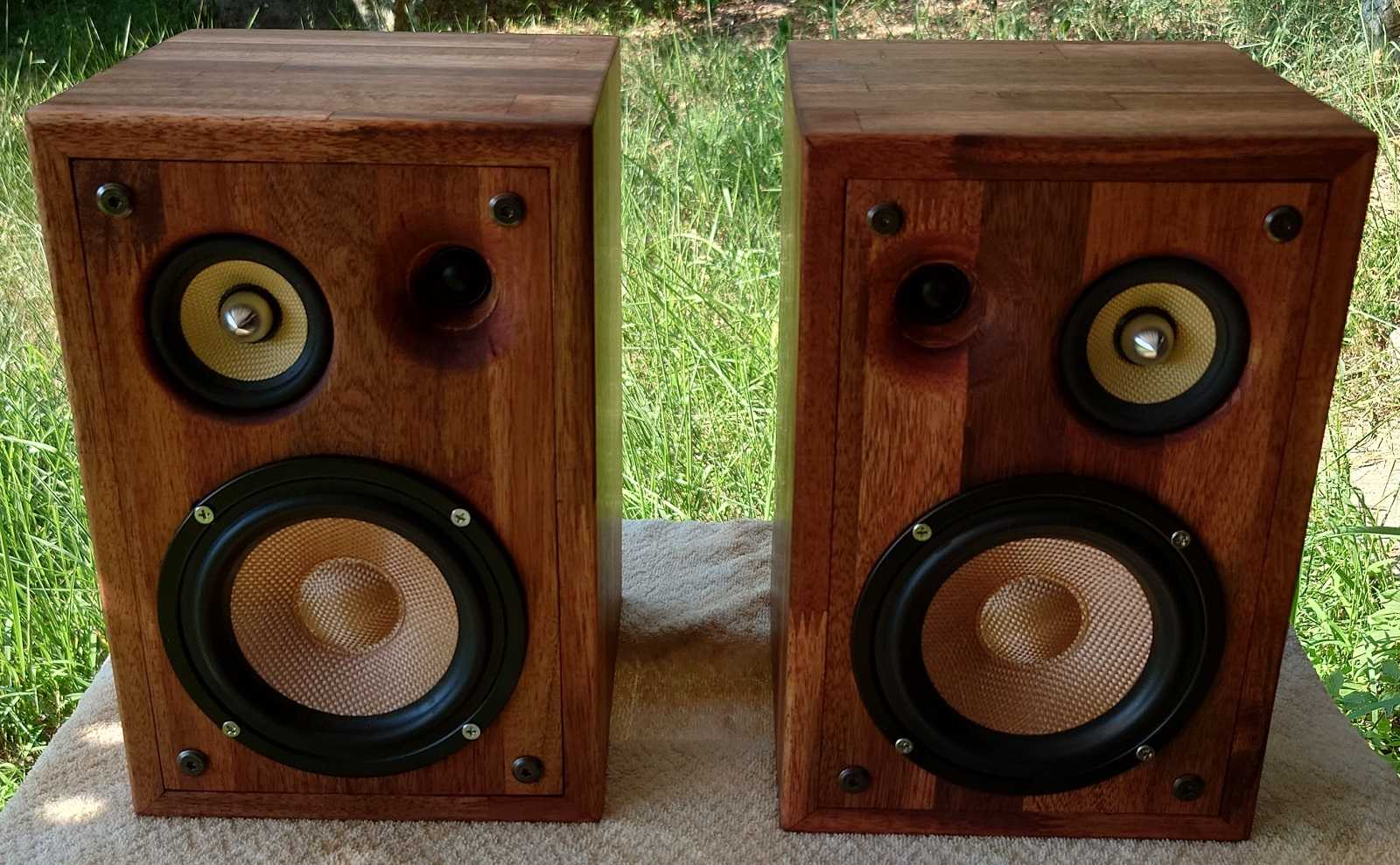

で、出来上がったのがこの3Wayに見せかけた8cmフルレンジ+ツィーターの見た目詐欺スピーカーです（笑）
困ったことにこのユニットすべて型番もデータシートもありません。
なので出来たエンクロージャーに組み込んでからユニット毎の周波数特性を測定して、そこからクロスオーバー周波数を決めて、ネットワークを構成するといういつもと逆の順番で作成する羽目に、
エンクロージャーができたのが盆休み明けなので、新規でネットワーク部品を調達していては間に合わなくなくなるので手持ちパーツの在庫をかき集めて作りました。
まずはネットワーク無しでフルレンジとパッシブラジエーターだけで周波数特性を測定。

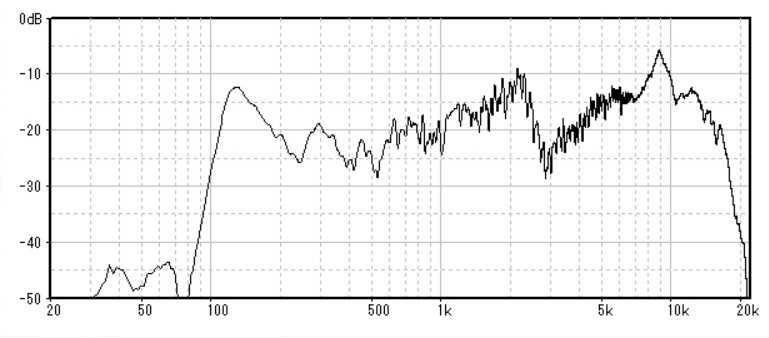

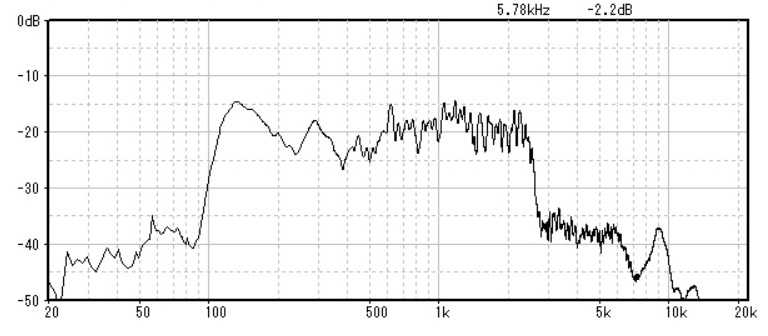

フルレンジは1ｋHzから2.3ｋHzまで上がったらそこから2.9ｋHzまで急降下、そこからは9kHzまでハイ上がり。
エンクロージャーとの組み合わせの問題もあるかもしれませんが、この特性が災いして商品化しなかったのではないかと疑ってます。
とりあえず2.3ｋHzピークとそこからの落ちこみをLPFでどうにかできないかと手持ちのパーツっでLPFを構成してみたらコレが結構良い感じ。

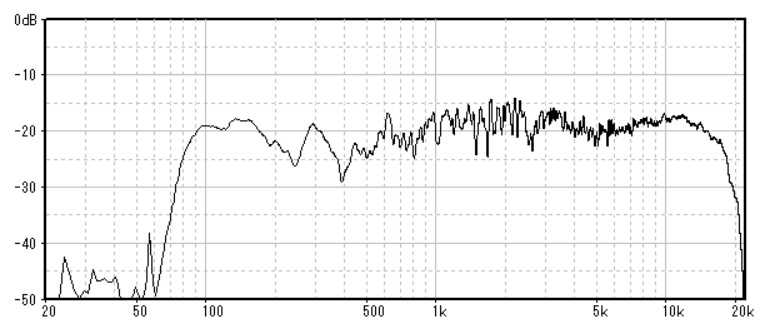

パッシブラジエータはウエイト全くなしだと低域のピークは113Hzだったのでウエイト調整用部品(4.5g)を追加して、ツィーターも繋いでみました。
この状態だとツィータークロス域の3.2kHz付近に若干の盛り上がりが発生、これより下にすると4ｋHzあたりが凹み、あげると2.5ｋHzにへこみが出るという事態に陥ります。
更に12ｋHzあたりをピークにハイ上がり気味なのをアッテネーターで調整しようとすると前述の落ち込みがひどくなるという悪循環。

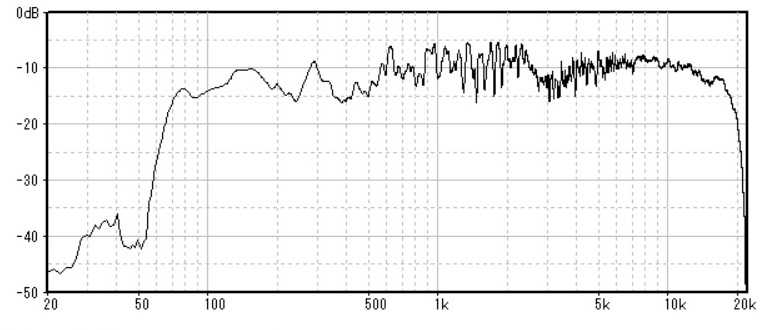

ここから色んなパターンの周波数特性を取りましたが、データを取りすぎて整理しきれてないので飛ばしますが、ツィーターのホーンを短く切り落とし10ｋHzあたりの盛り上がりを抑え、パッシブラジエーターにウエイトを更に足すことで低域のピークを下げ、何とか70Hzぐらい確保できました。
ホーンの長さを短くしたことでツィーターの特性が変わったのでHPFのクロス周波数を下げてアッテネータをもう少し効かせた方が良いかも？
