2021.10.15
カテゴリ： アーバンサポーター
今まで
とりあえずのやっつけで
対応していた電気系ですが
そろそろ
仮設から本番にしようかと・・・
と
いうことで
分電盤から着手です。
以前に買っておいた、FUSEBOX →こちら
とか

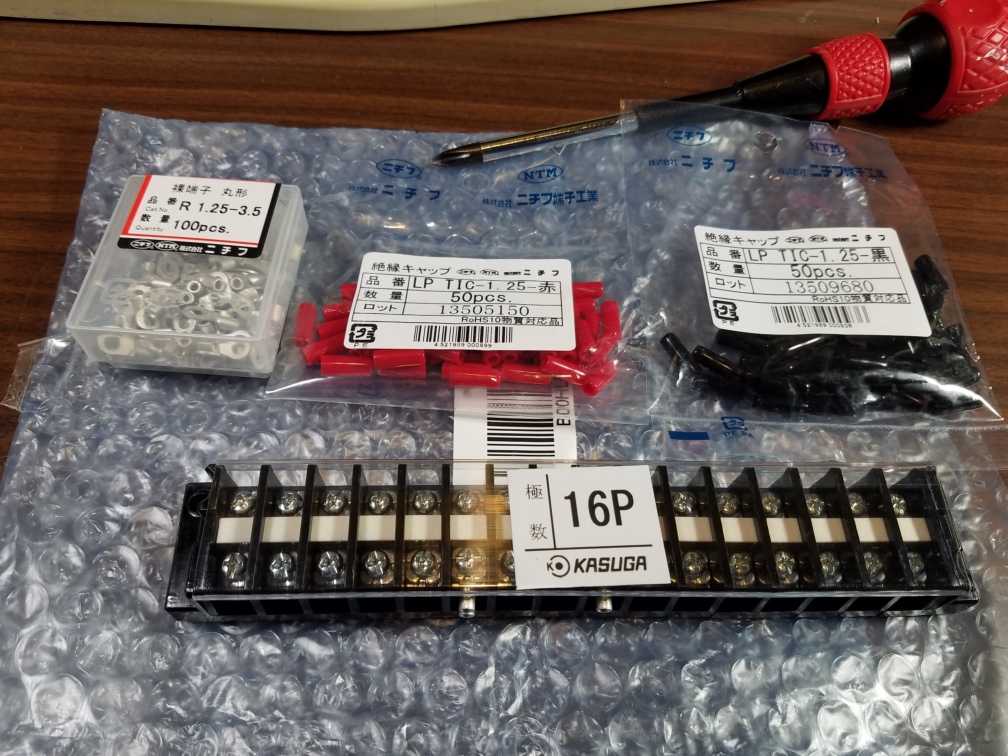

端子台類
とか

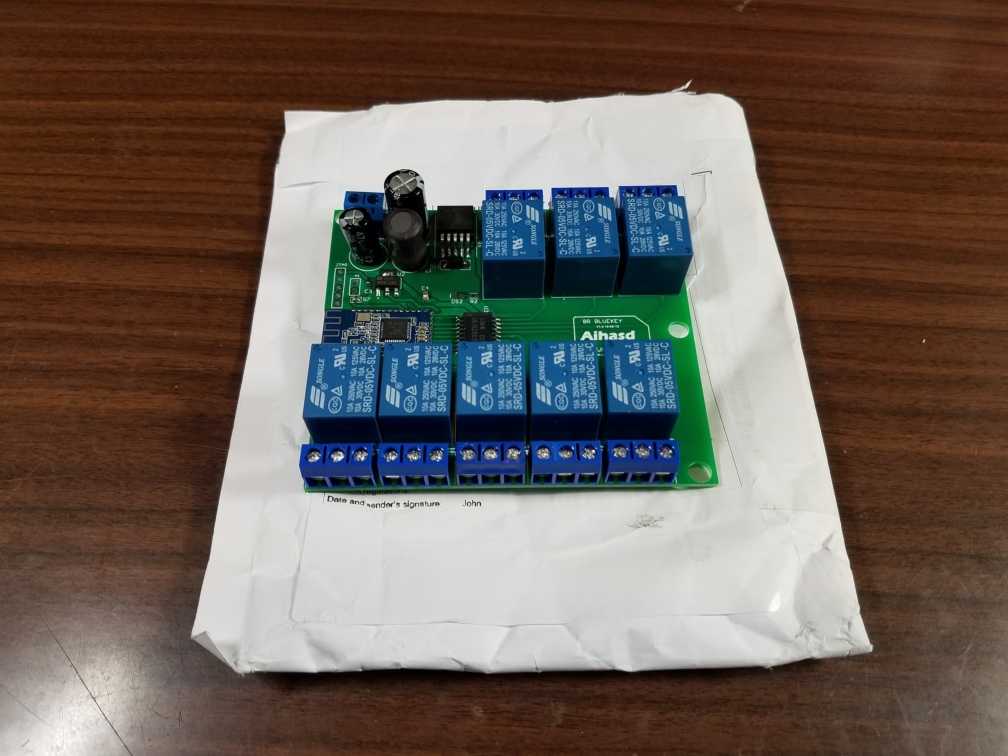

BTリモコンとかね

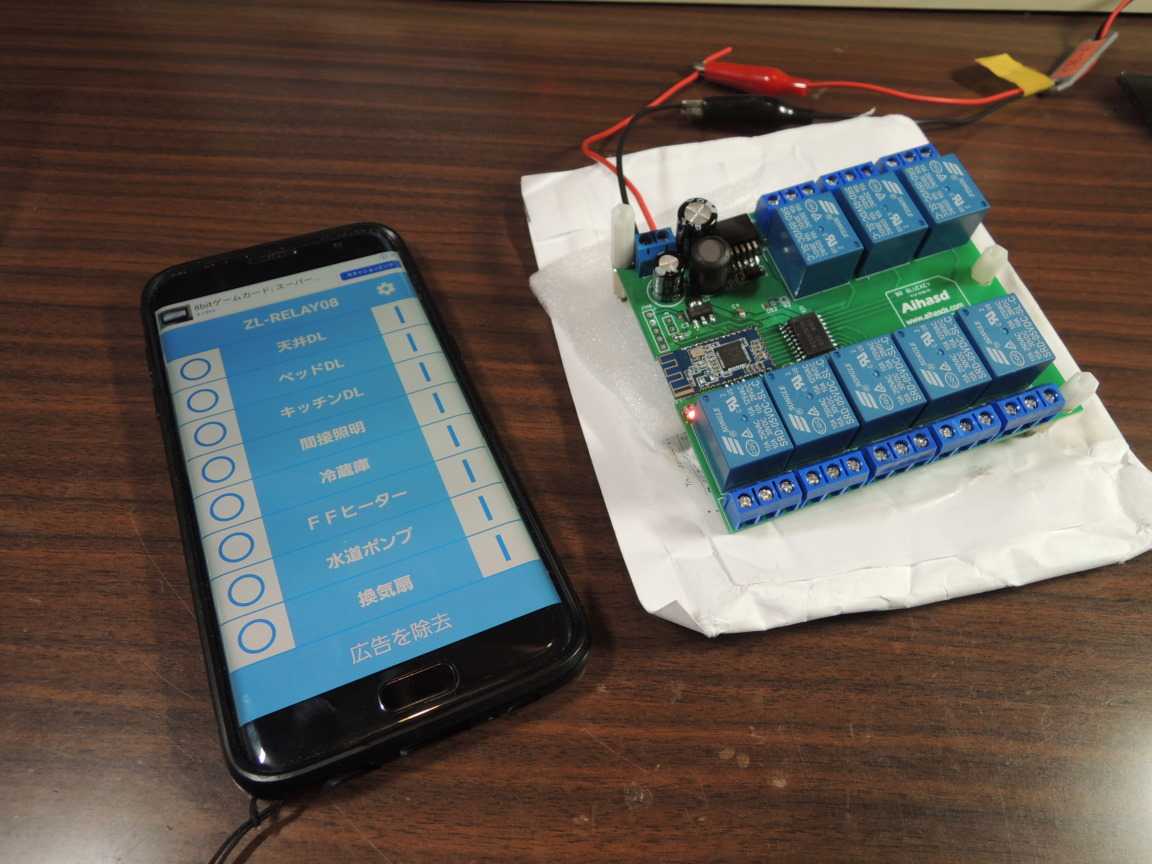

このリモコン
値段の関係で大陸から入手しましたが
国内密林でも扱ってます →こちら
まあ~
これが大陸クオリティーｗｗｗ
BT認識はするものの、リレーが調子良くない

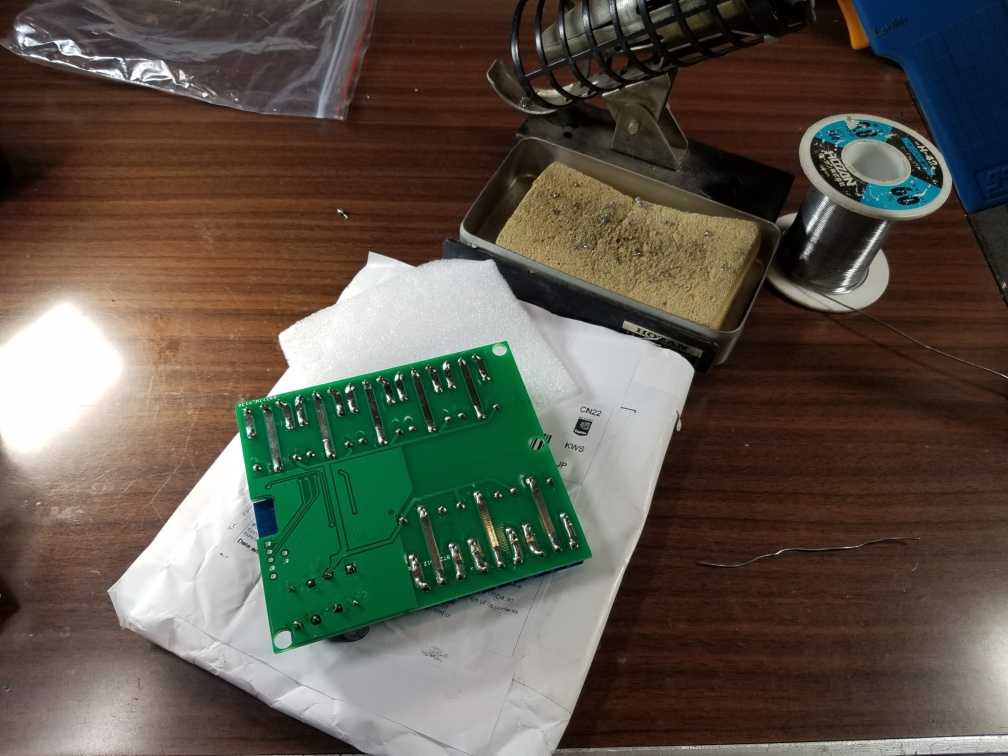

全部、半田しなおしで解決
国内密林なら、間違いなく速攻返品
わずかな費用をケチり
手間をかけると言う
典型的失敗パターンｗｗｗ
しっかりと動けば
スマホのアプリで
スイッチに好きな名前を付けられるし
なかなか良さげです。
あと、画像はないけど
ベースの取付自在板 BPF-2135DG とか
サーキットブレーカ DC50Aとか

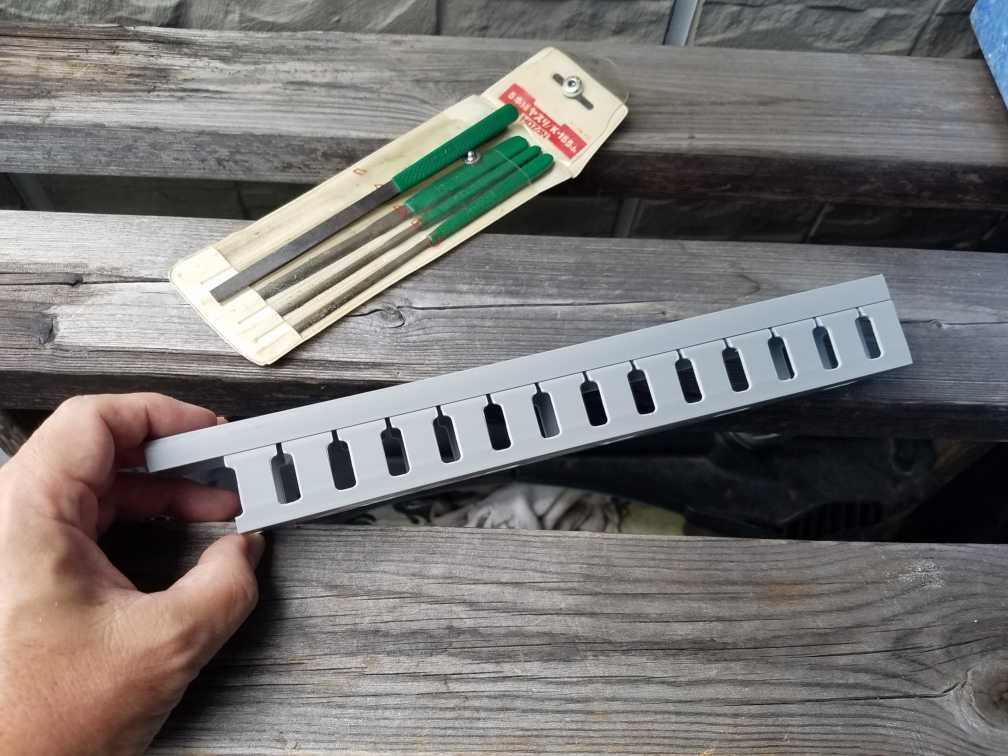

カッチングダクト BDR-241とか

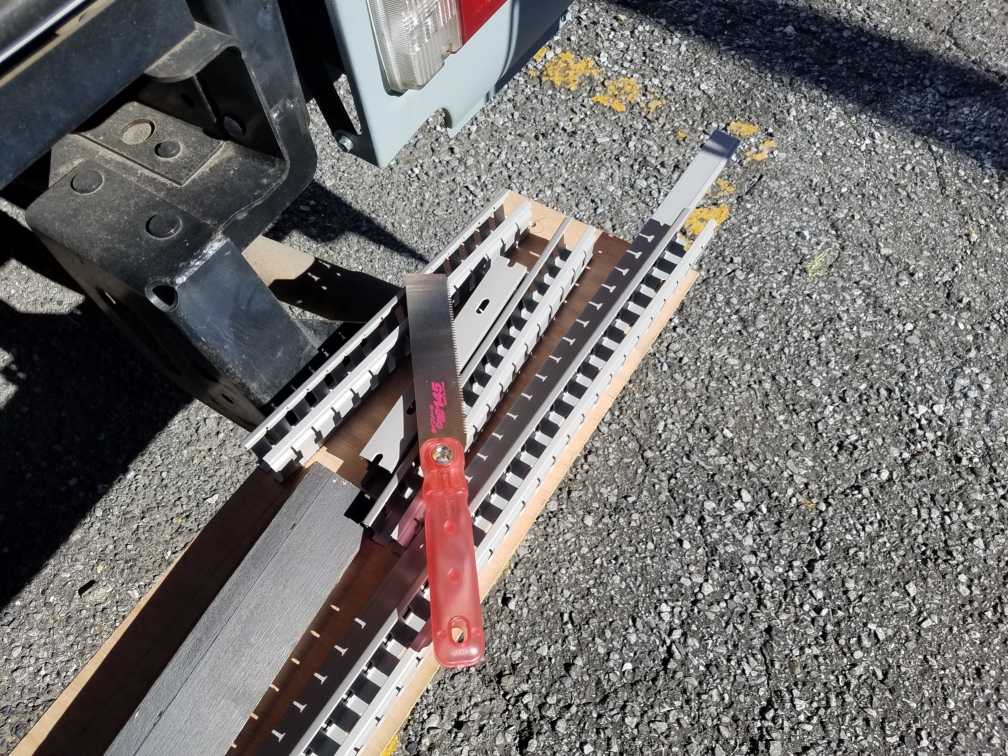

ぶった切りの図
部品が揃ったところで
自在板に配置をしていきます
わざわざ
自在板使わなくても木板で十分なんだけど
思ったより安かったから今回はこれで。

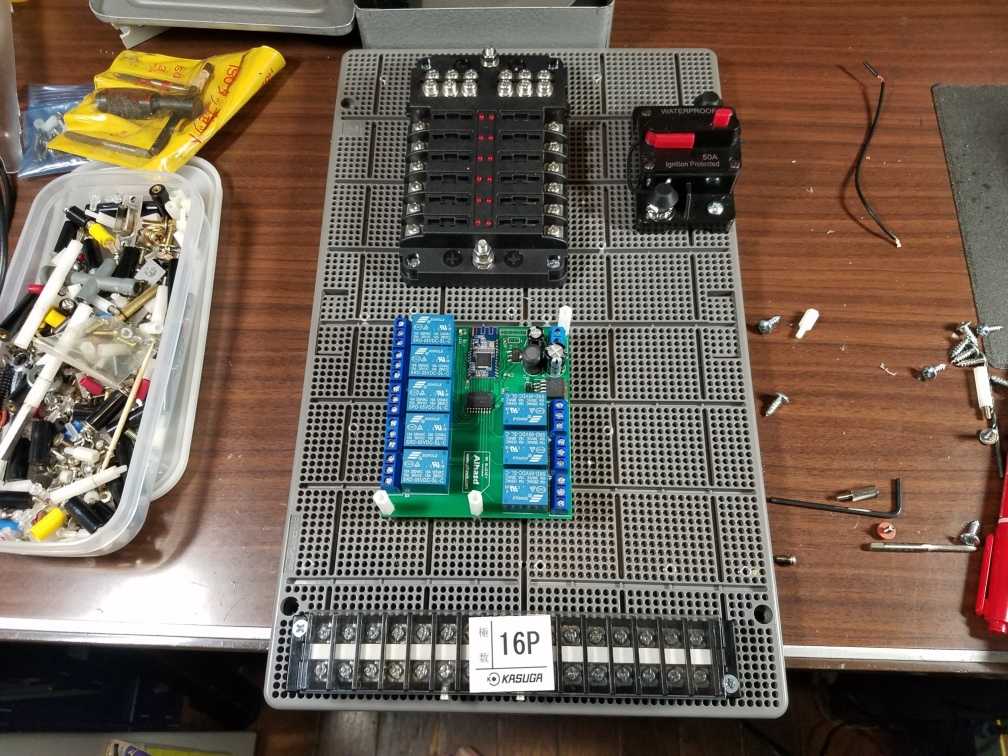

主要機器配置完了

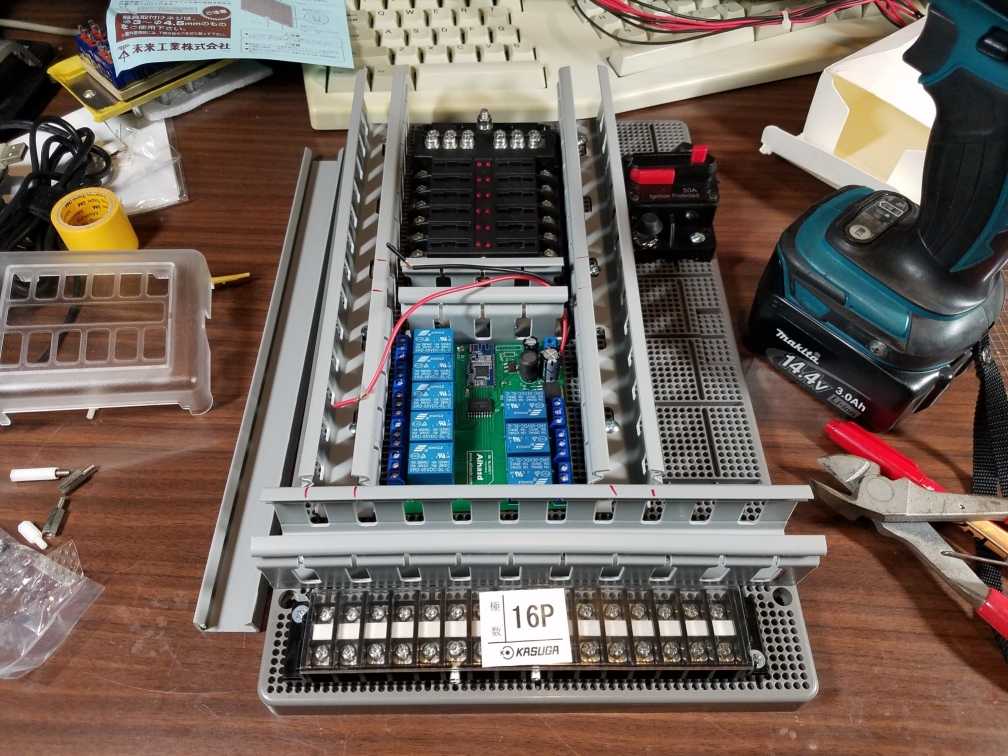

ダクトも合わせてみて
配線の出入りを考えて赤線入れて
加工前

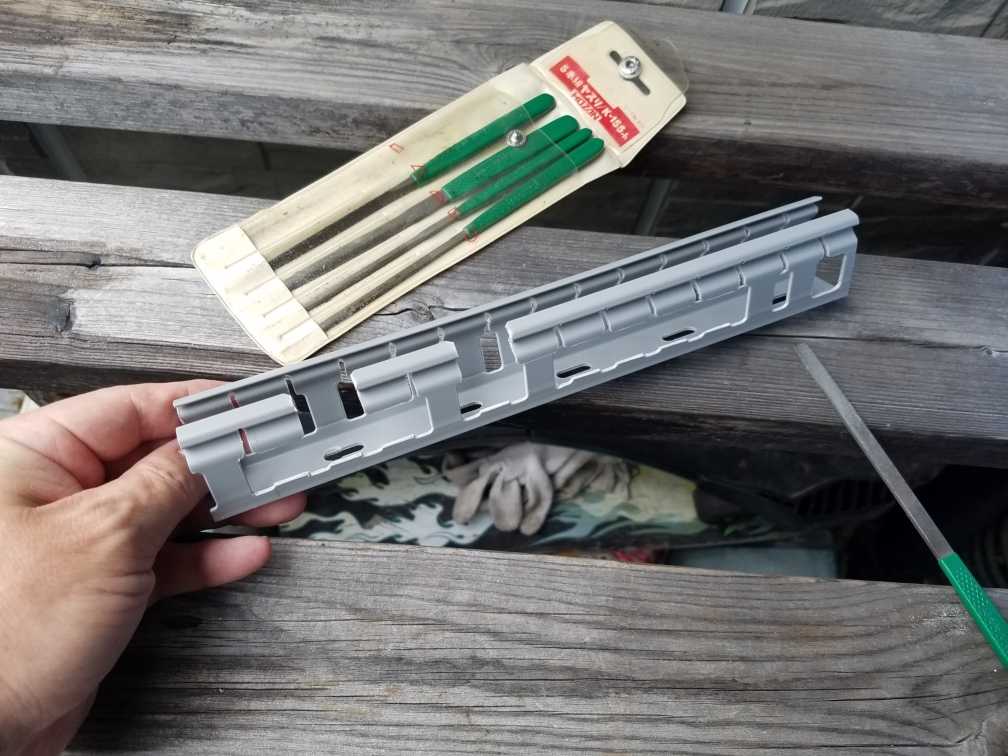

加工後
本来、パチンと切り飛ばすんですが
ダクトが短くて強度的にどうなの？ってところは
耳部はそのまま開口したり、ちょっとだけ気を使ってます

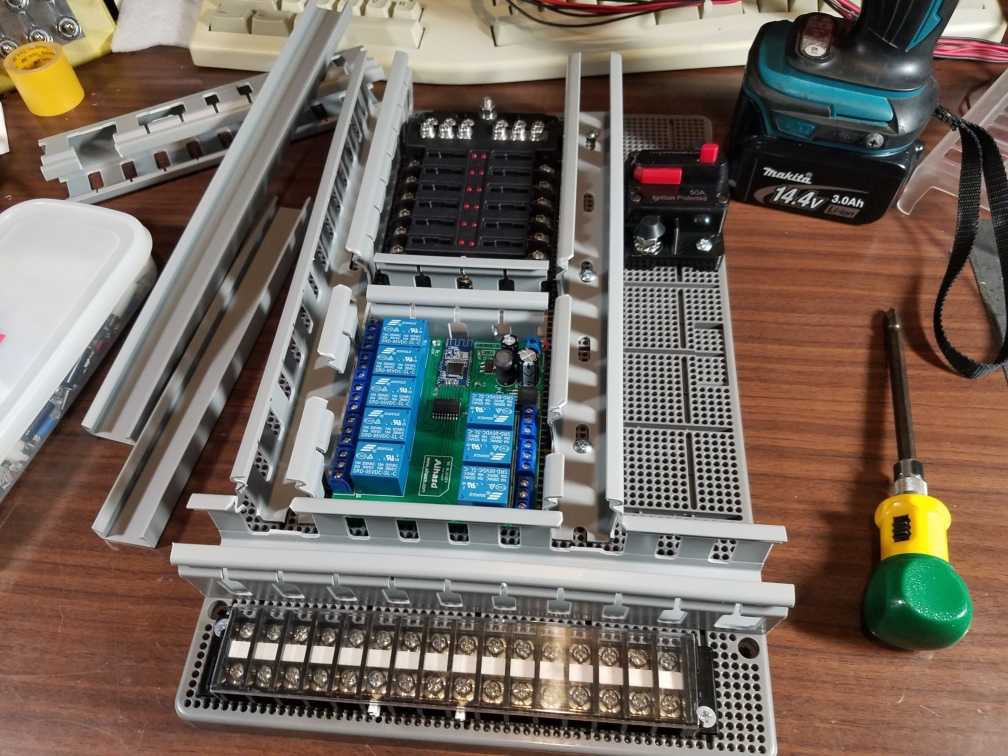

完成の図
後はチマチマと
配線を進めていくとします。
昨年末までのDIY目次は
→こちらから
（内容別に気になる記事をどうぞ）
初めから時系列で読みたい方は
→こちらから
（新しい記事ボタンで順に現在へ向かってどうぞ）
