2016年09月08日
カテゴリ： 1/6・1/1スケール作品
ジオラマ ブログランキングへ
ランキングUPへご協力お願いたします

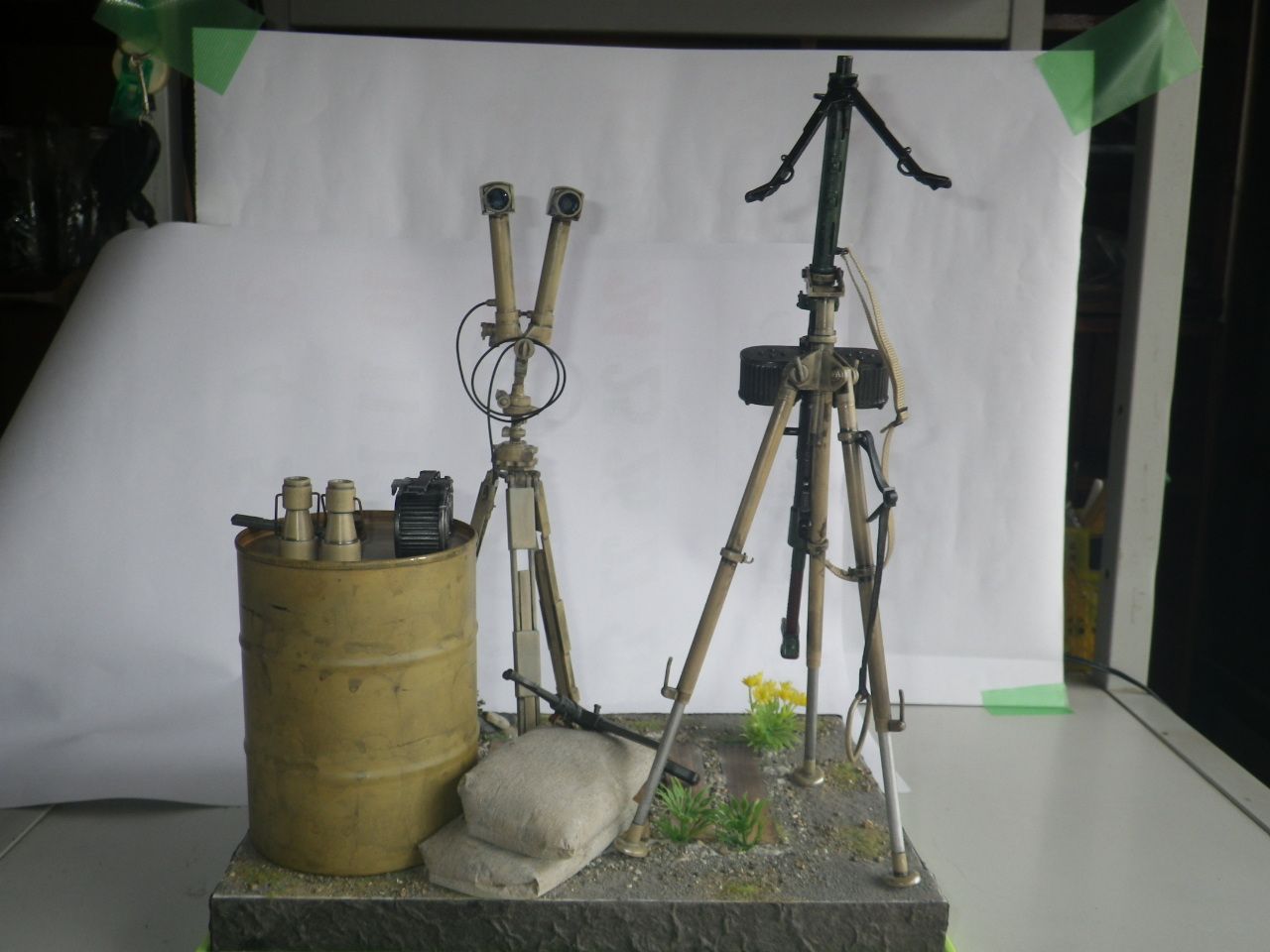

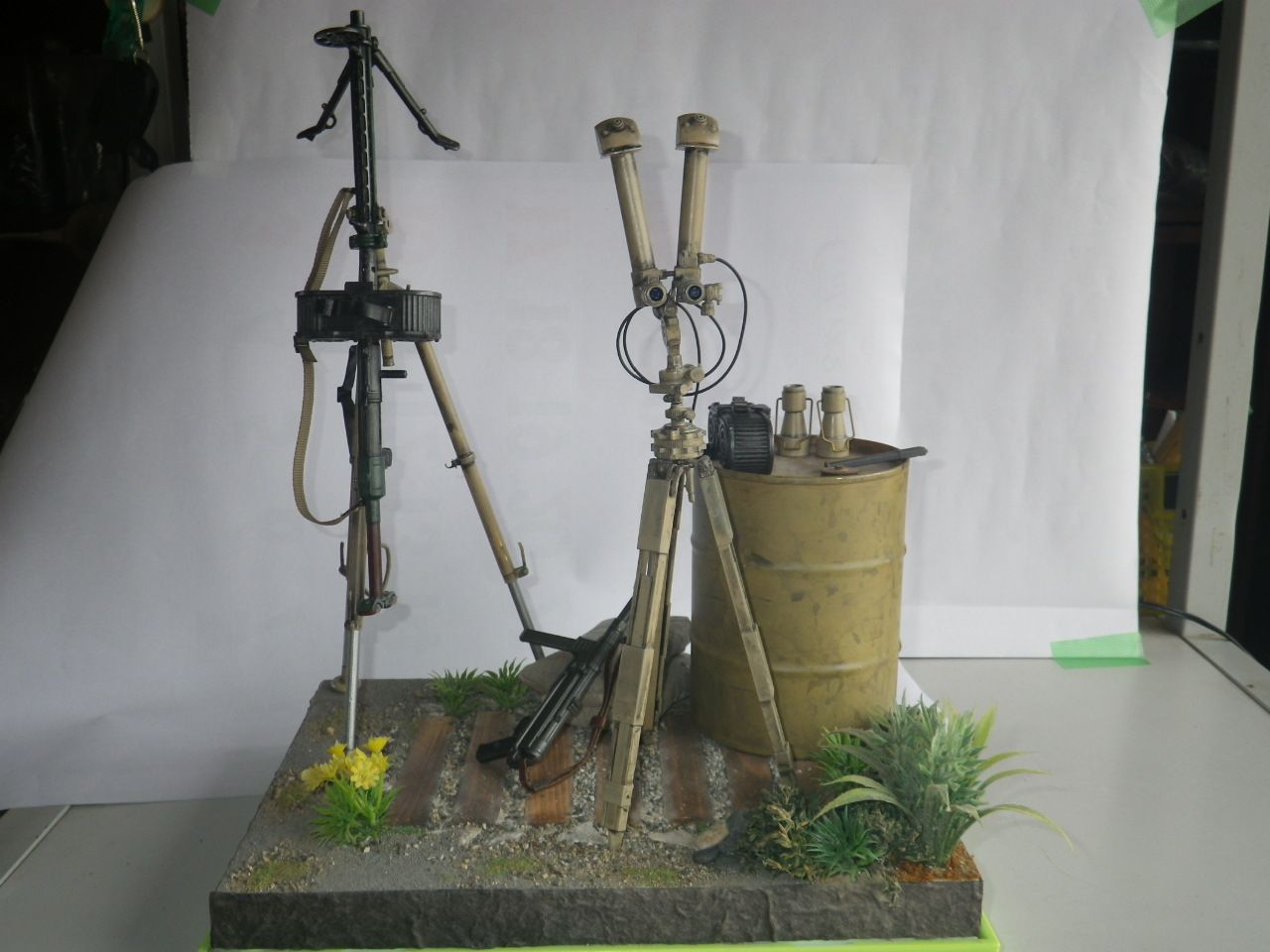

ドラゴン1/6 MG 15機関銃 w/トライポッド と砲隊鏡＆測距儀 Telescope&Rangefinder CH75022の砲隊鏡を組み合わせてヴィネットジオラマを作成しました。
①
MG15は航空機搭載用の旋回機銃として1930年代初頭に開発されましたが、1940年代になると脚を付け、地上部隊や降下猟兵の装備としても使用されるようになったそうです。
②

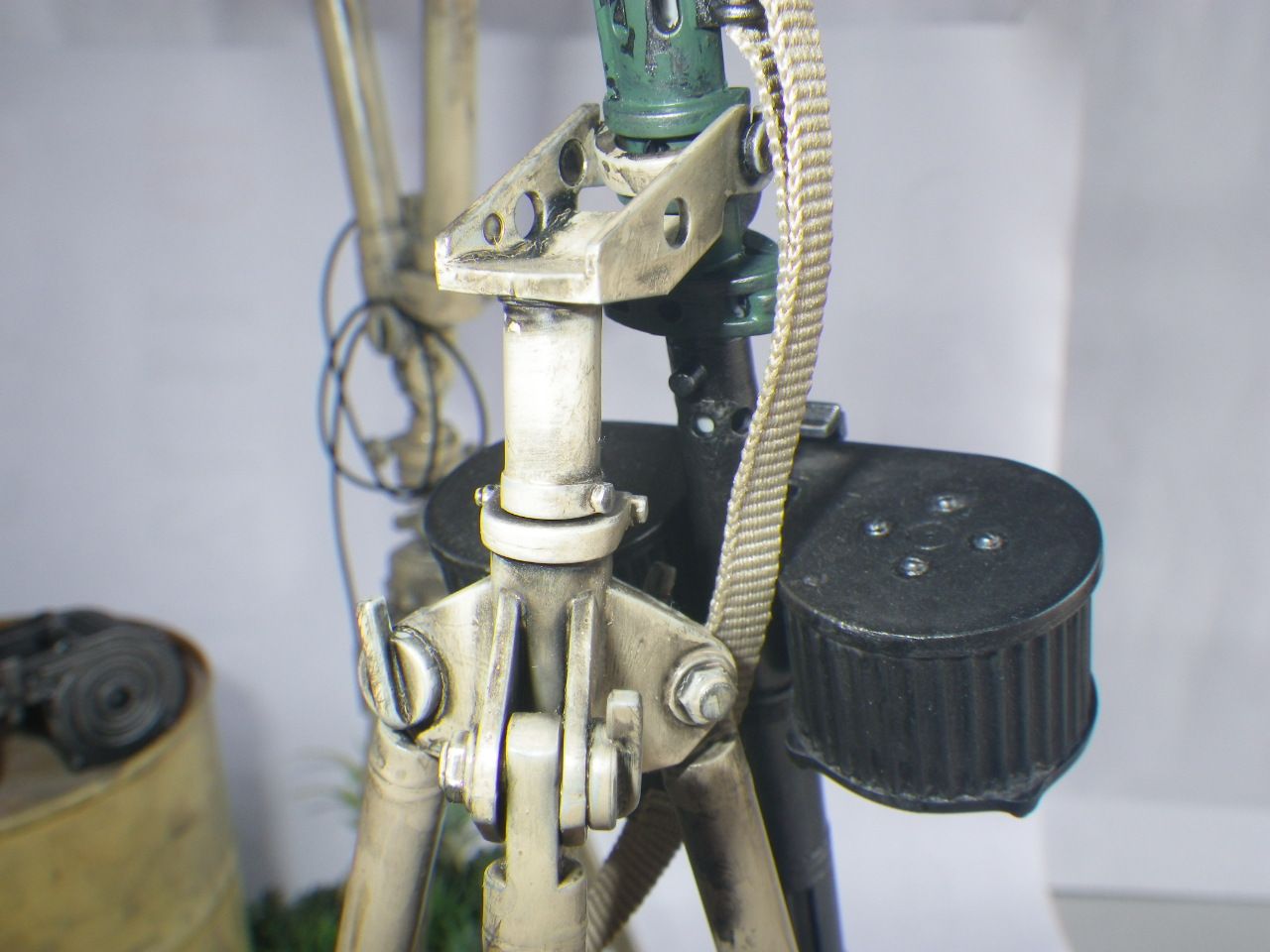

マガジンは交換が容易なように設計されており、75発入りのドラムマガジン を使用しています。
このドラムマガジンは銃の左右にまたがるような形で取り付けられ、サドルドラムと呼ばれています。
これは両面合わせて75発×2で150発と勘違いされそうですが、左右あわせて総弾数75発だそうです。
弾倉交換に要する時間は約6秒で、非常に素早く行えたそうです。
を内蔵する方式ではなく、バラの弾を装填しゼンマイ動力で給弾する方式で、射撃前にあらかじめ装弾済みにしておかれていたようです。
③
この機関銃は毎分1,000発以上の発射速度を持っており、約4.5秒でマガジン内の銃弾 を使い切るとの事です。
そのため航空機旋回機銃として使用される際、通常は最低でも（装着済を除いて）10個以上のマガジンを機内に搭載していたそうです。
④

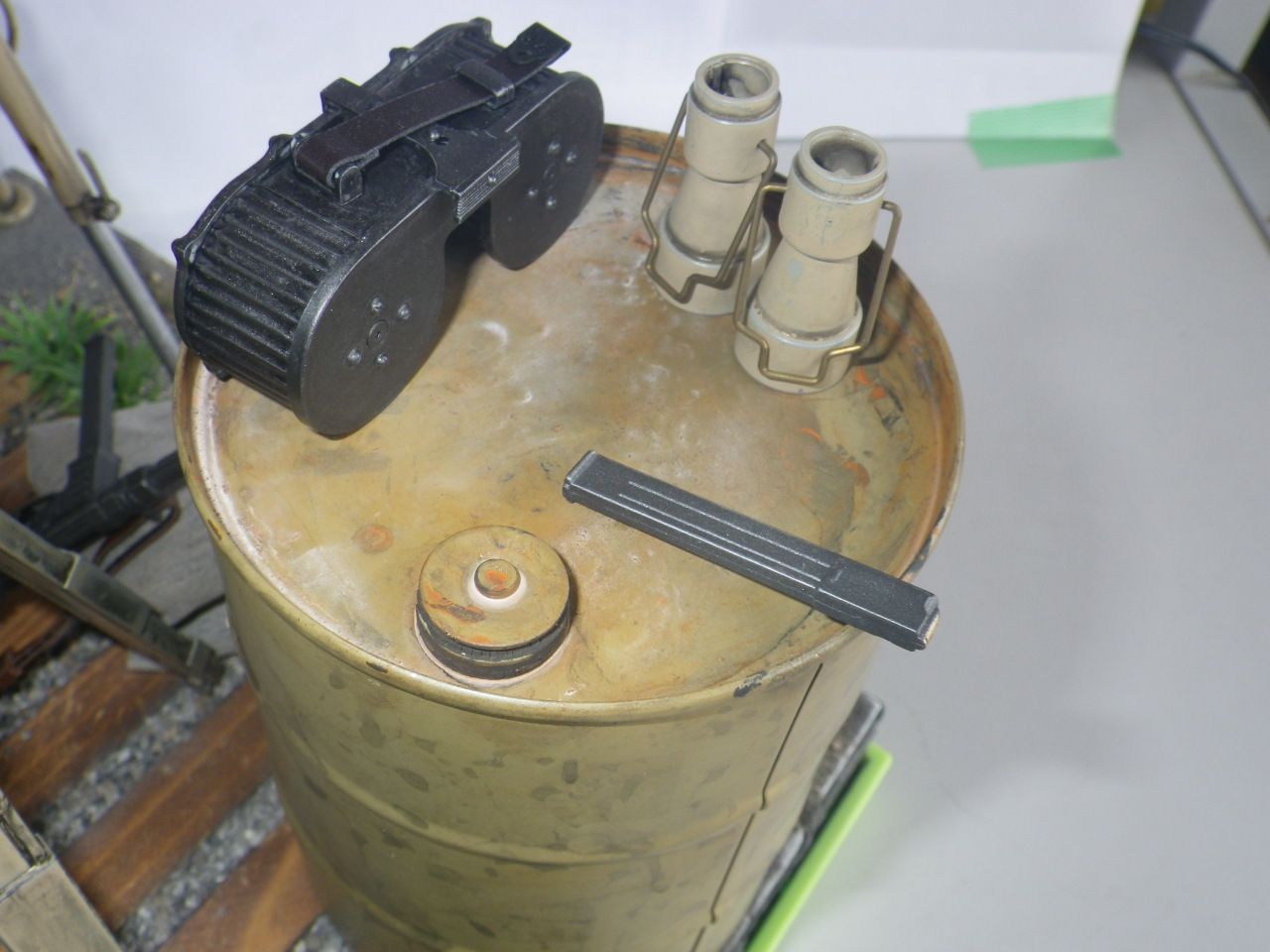

このドラム缶はダイソーの雑貨コーナーにこの形状の吸殻入れがあって天地逆にして使用しました。
給油金具もダイソーの手芸コーナーで磁石式ボタンがあってそれを使用しました。
ただし、ドイツ軍のドラム缶の形状はこのような物ではありません。正規販売品は中々手に入りづらい上に価格が極めて高く感じるためこのような自作で誤魔化しています。
塗装はメタルプライマーを全面塗布してタミヤスプレーカラーのダークイエローで着色し黒墨汁で影落し、朱墨汁で錆溜まりを表現しました。
⑤

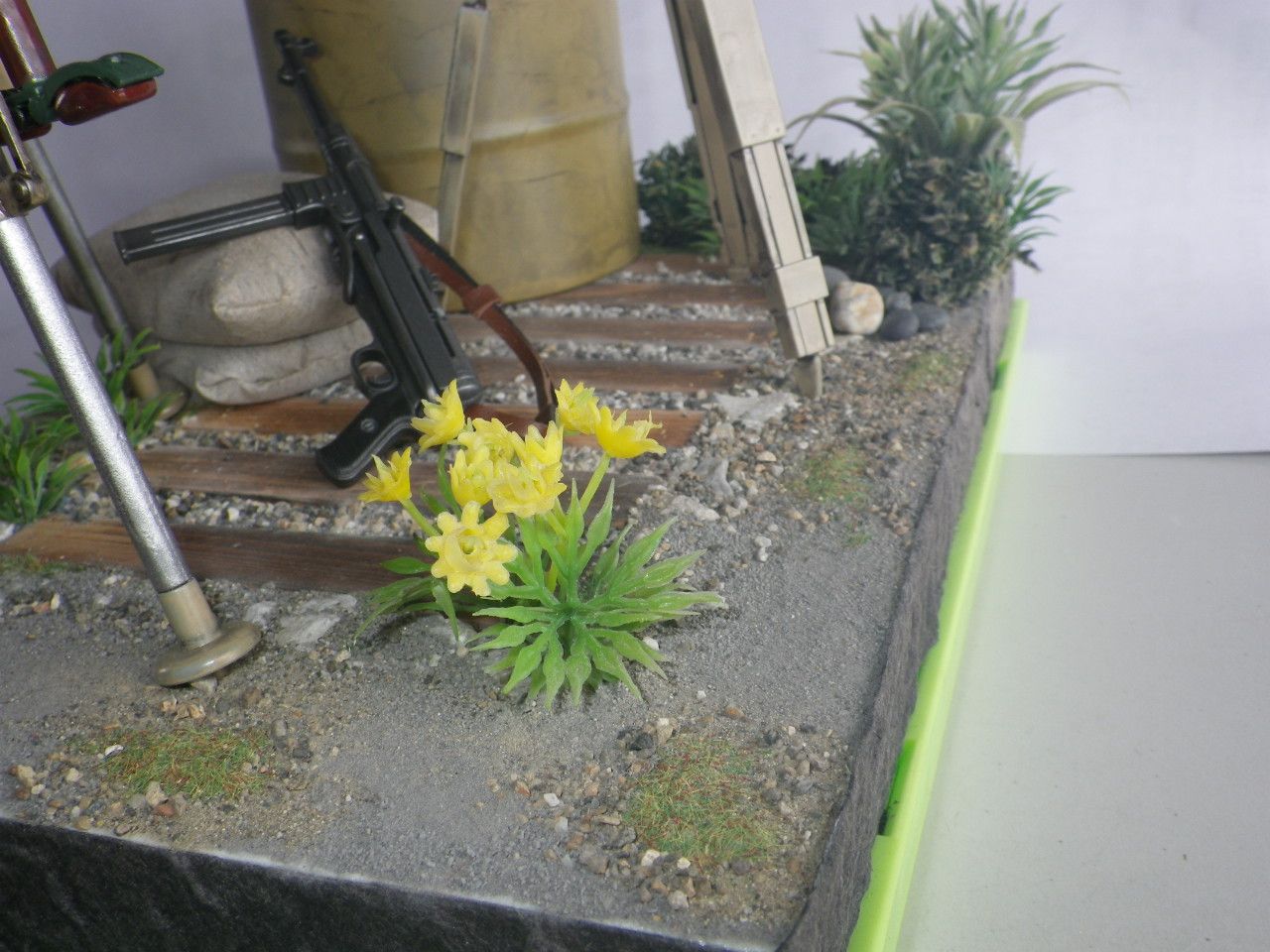

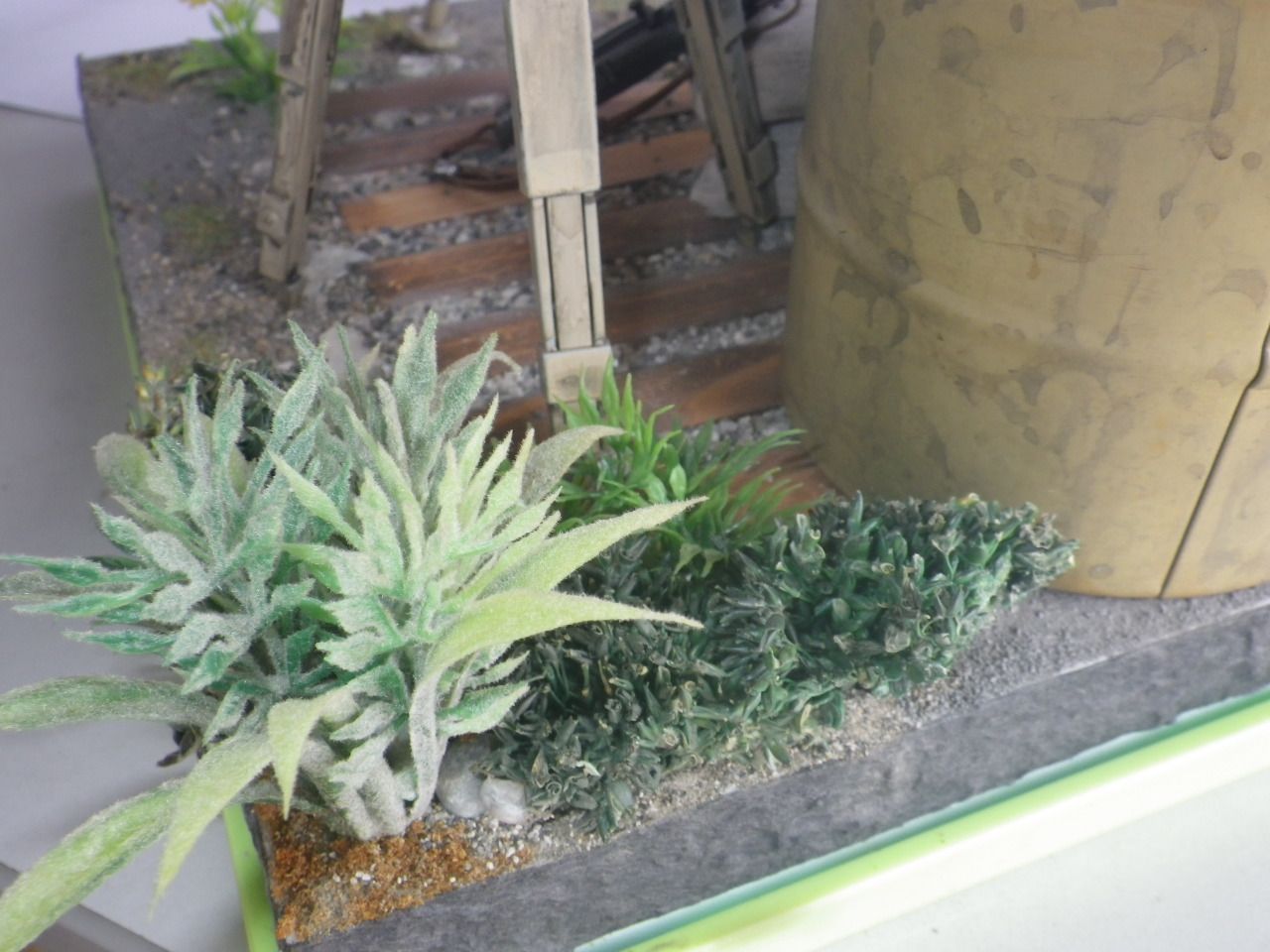

草花は樹脂製造花を使用しました。
⑥

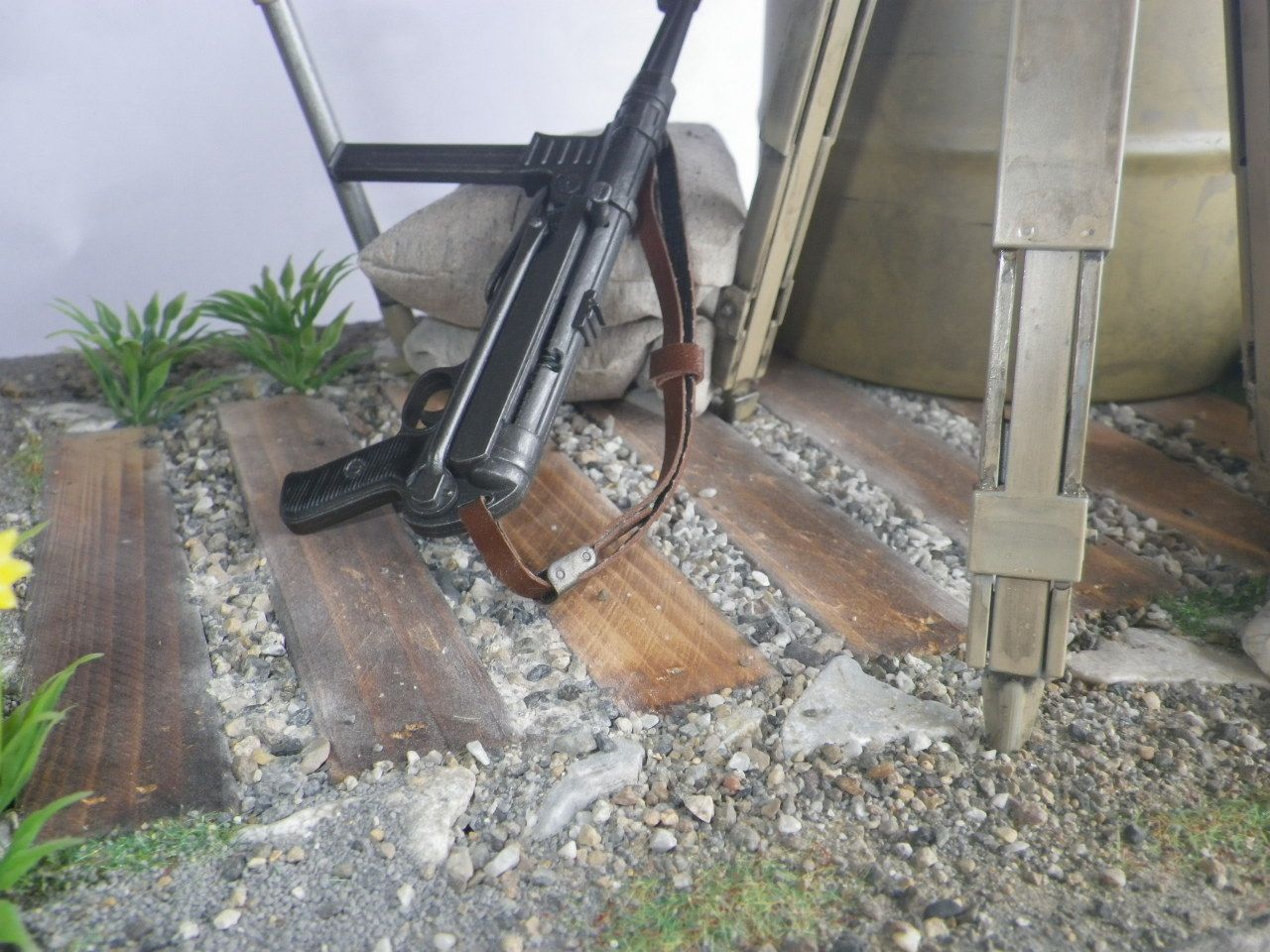

大きい岩が地表に見えて、砂利をその廻り、埋め木の間隔に敷き、その周囲に土・小粒砂を散らして地面の表情に変化をつけました。
⑦

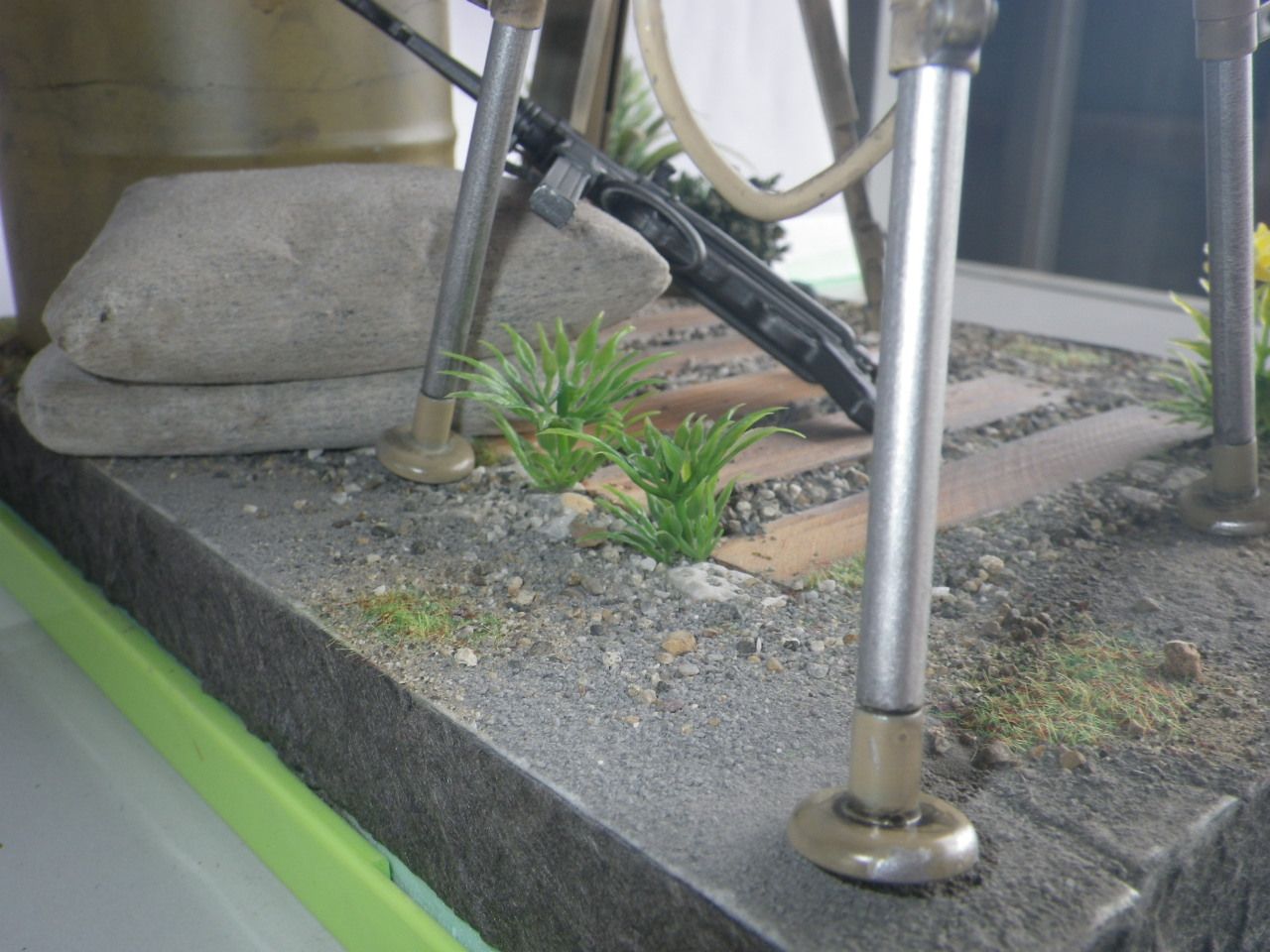

土のうは前回のMG42で紹介した時と同様にだしパック利用で作成しています。
⑨
⑩

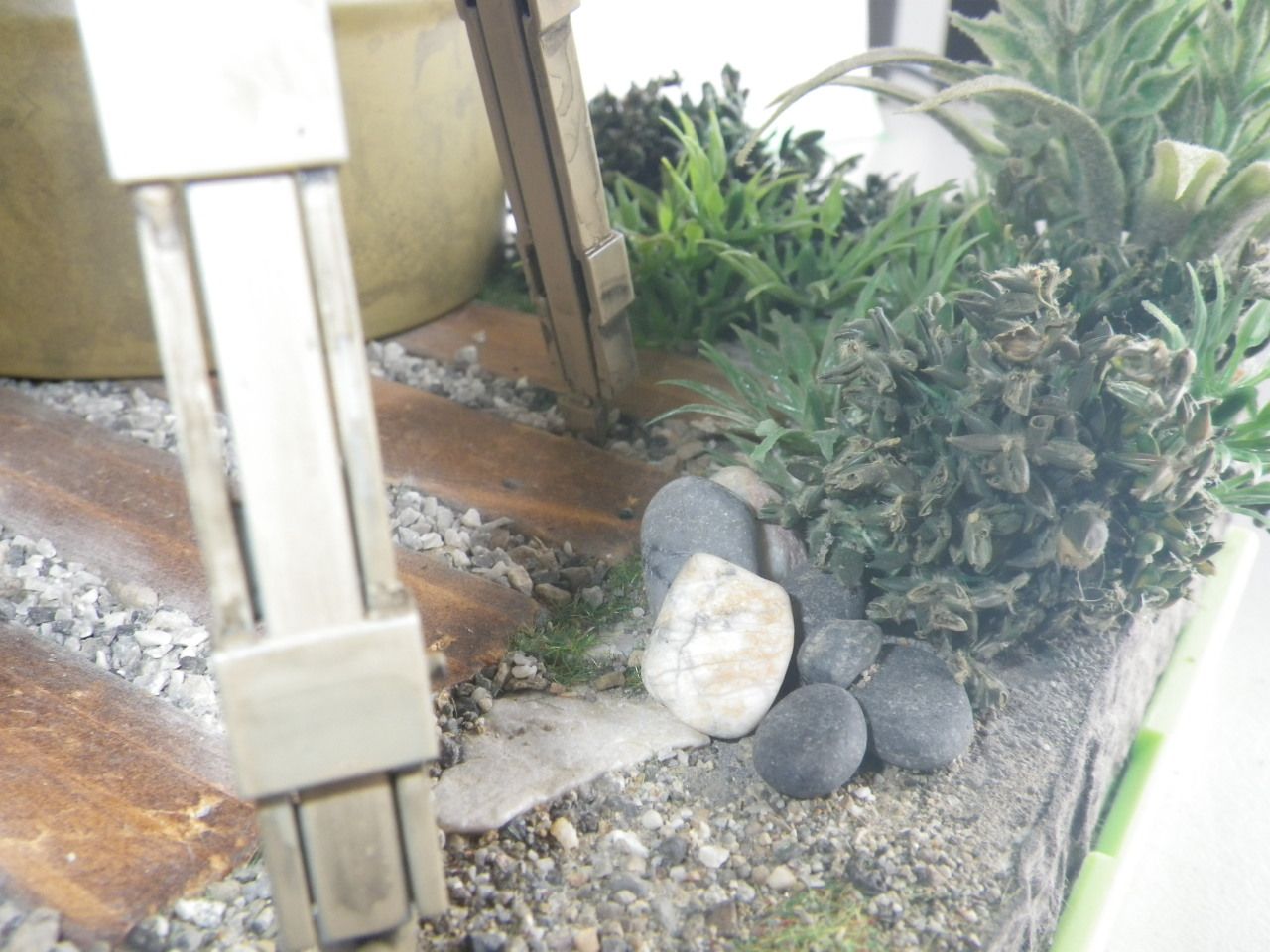

地上の玉石はじゃまな石をどけて1箇所に集積している風を表したつもりです。
⑪
MG 15機関銃は元々が航空用であるため、野戦で使うにはバランスが悪い（全長が長すぎ、弾倉も75発入りのみで嵩張り、連射しかできないため、地上での運用は不便）・デリケートな機関部といった面もあり好評とはいえなかったそうです。
⑫
⑬
⑭
⑮

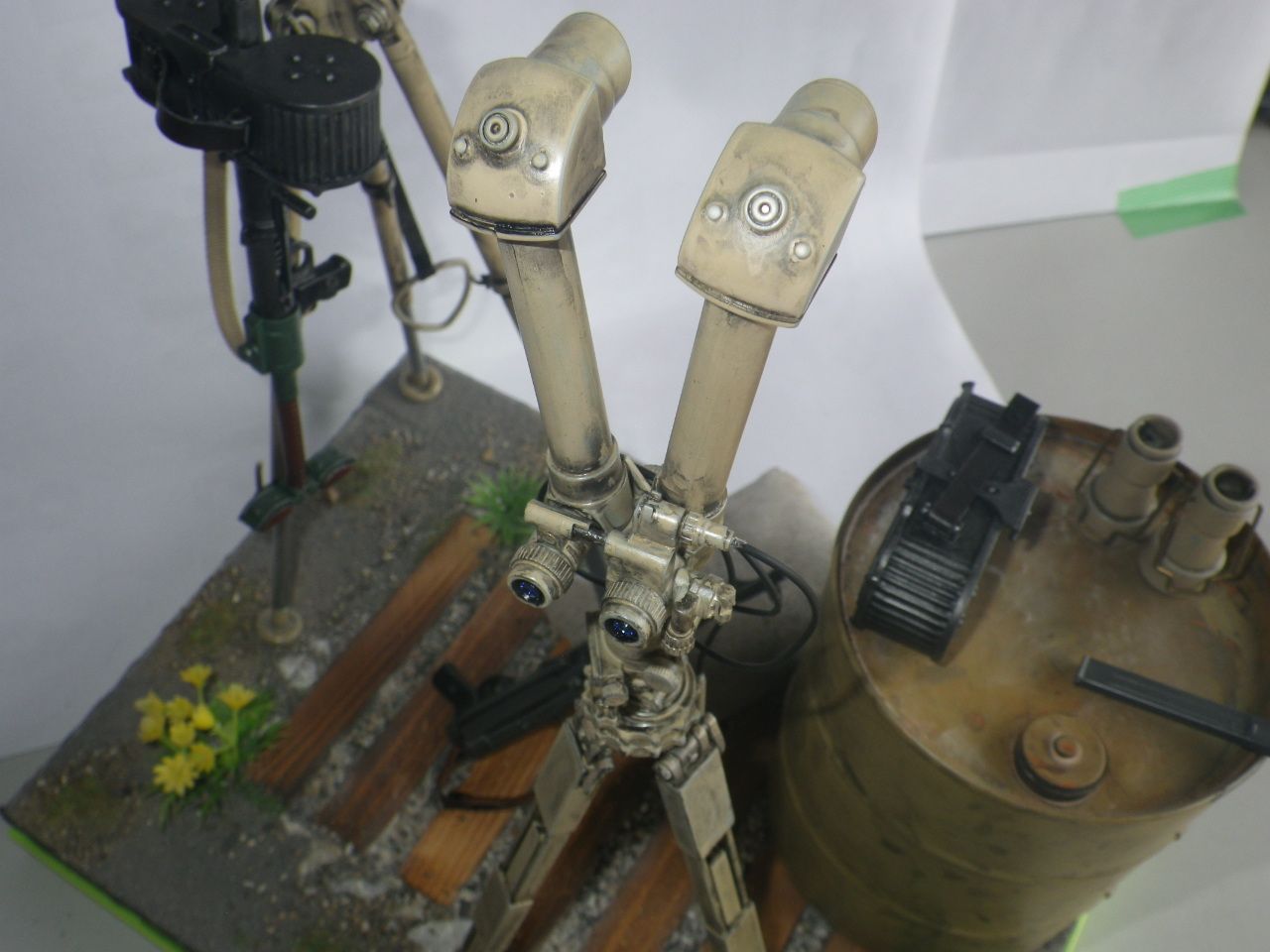

この砲隊鏡はSF14Zのようです。
ドラム缶の上においてあるレンズはどの用に使われているのか皆目検討が付きません。
ネット検索してもどうしても分かりませんでした。
接眼レンズ右側上部よりケーブルが延びているのは光学照準器のレティクルパターンを照らすための照明装置です。
夜間や目標が暗いところでは背景と黒色の照準レティクル線が同化して狙いを定めることが困難であるが、この照明装置を使うことで照準を容易にするそうです。
バッテリーはパーツ同梱されてなかったのでケーブルを束ねた形にしました。
⑯

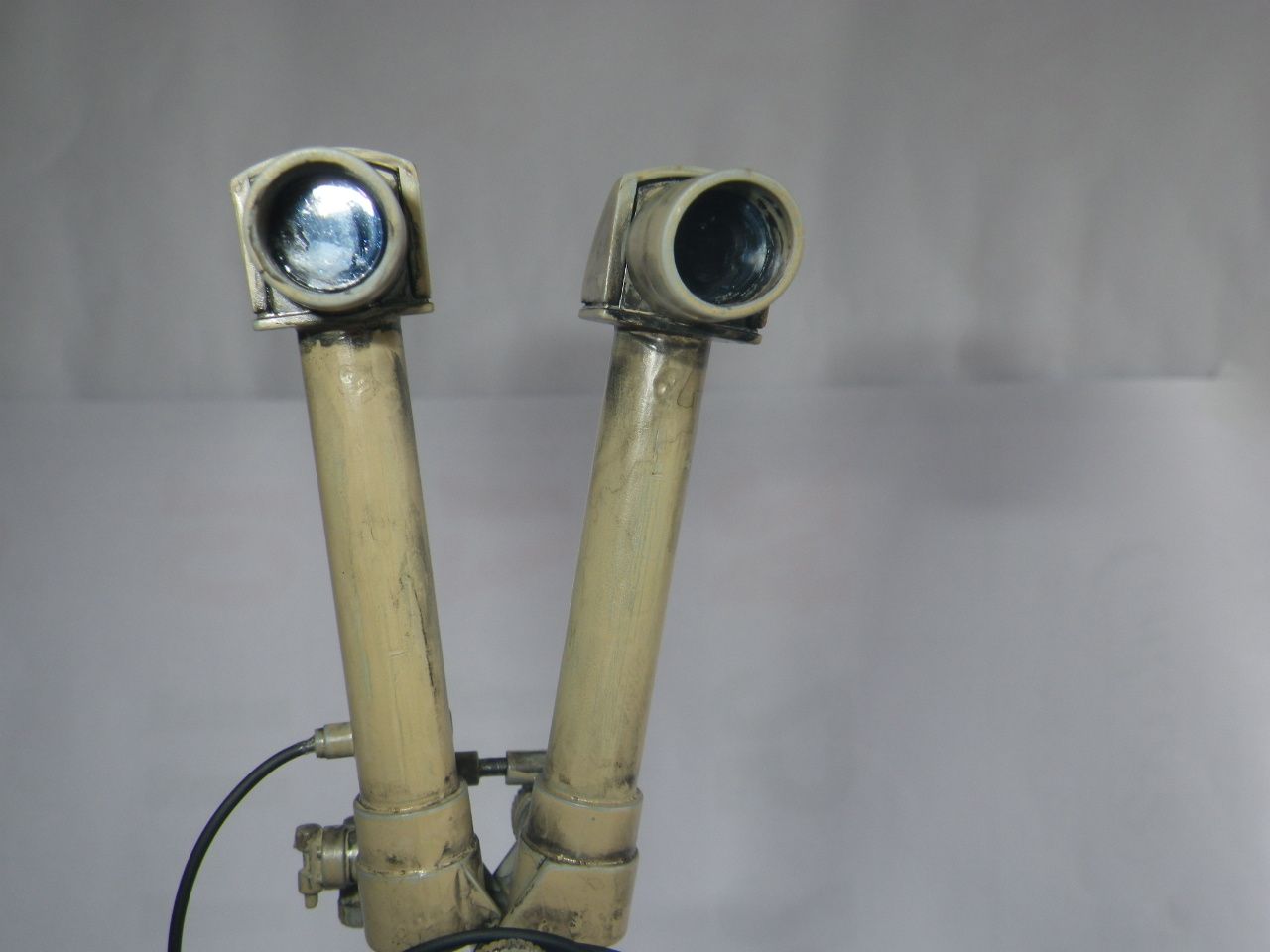

レンズは内部を黒着色してレンズの内側をクリヤーブルーで塗装して取り付けしました
⑰

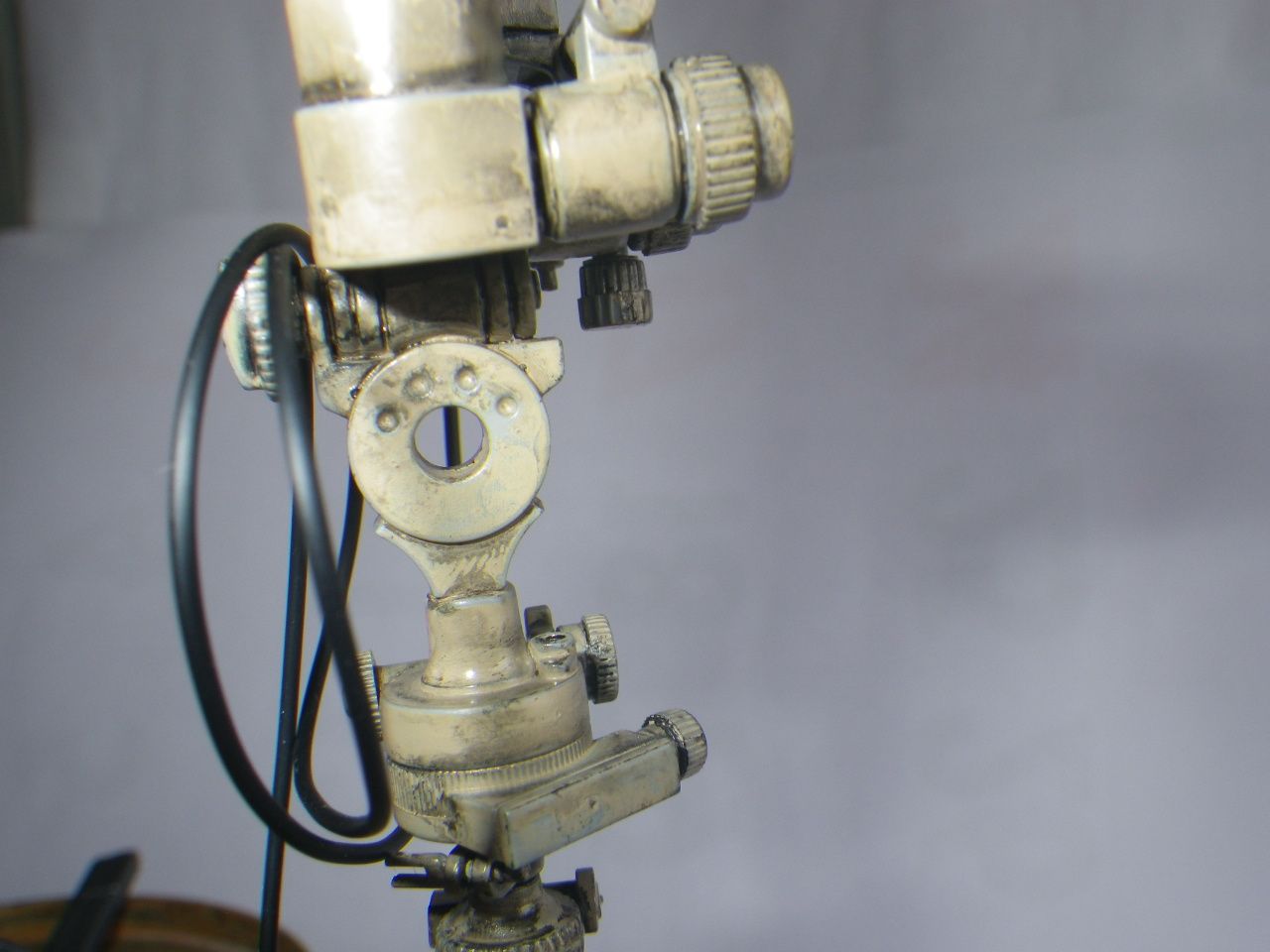

砲隊鏡基部です。
モールドも良く再現されています。
⑱

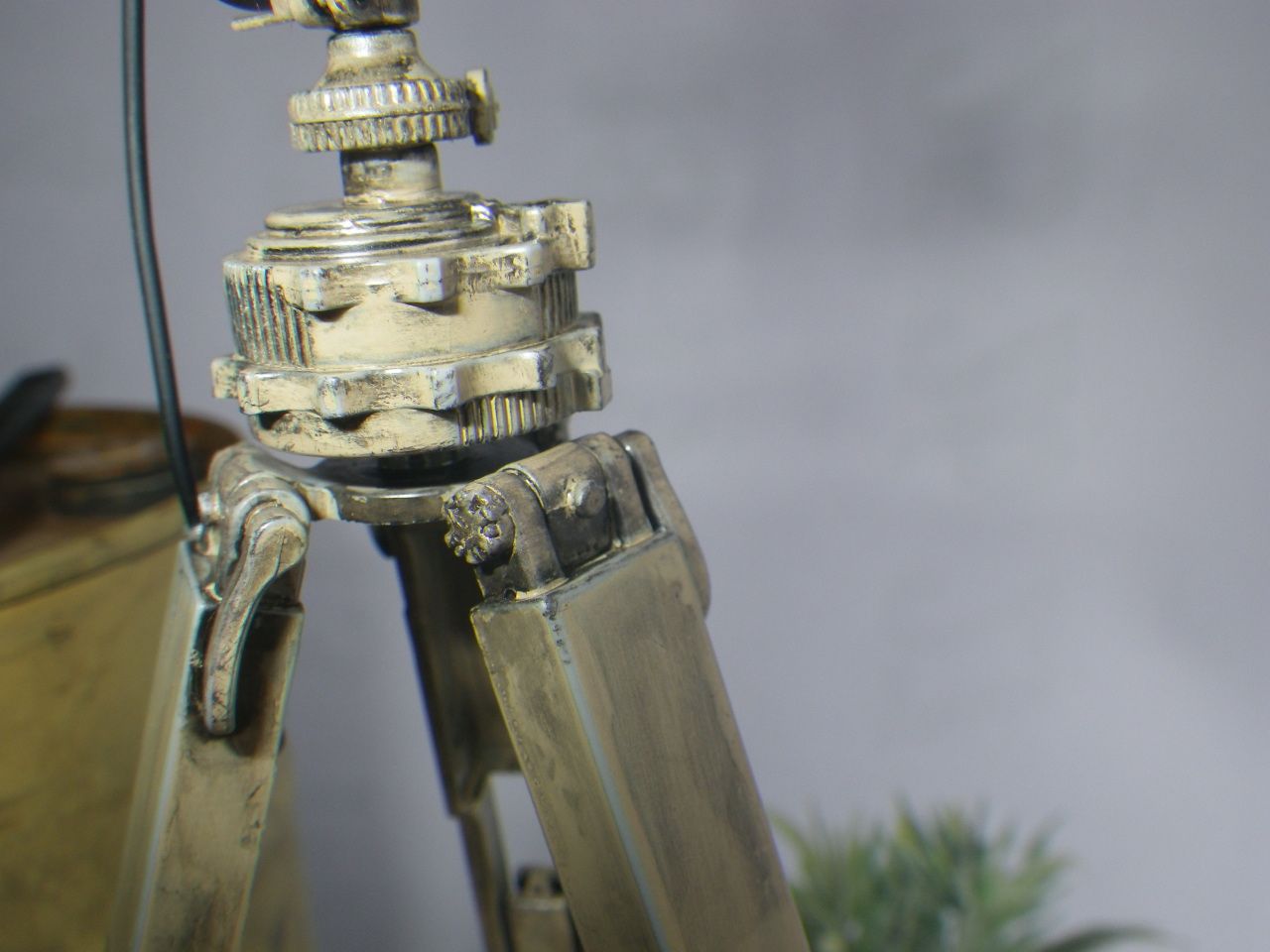

三脚基部です
固定レバーや脚基部通しピン頭も表現されています。
可動はしません模型としてははめ込み式です。
⑲
