E.150 (E150) という真空管

テーマ：オーディオ機器について(3920)

カテゴリ：真空管

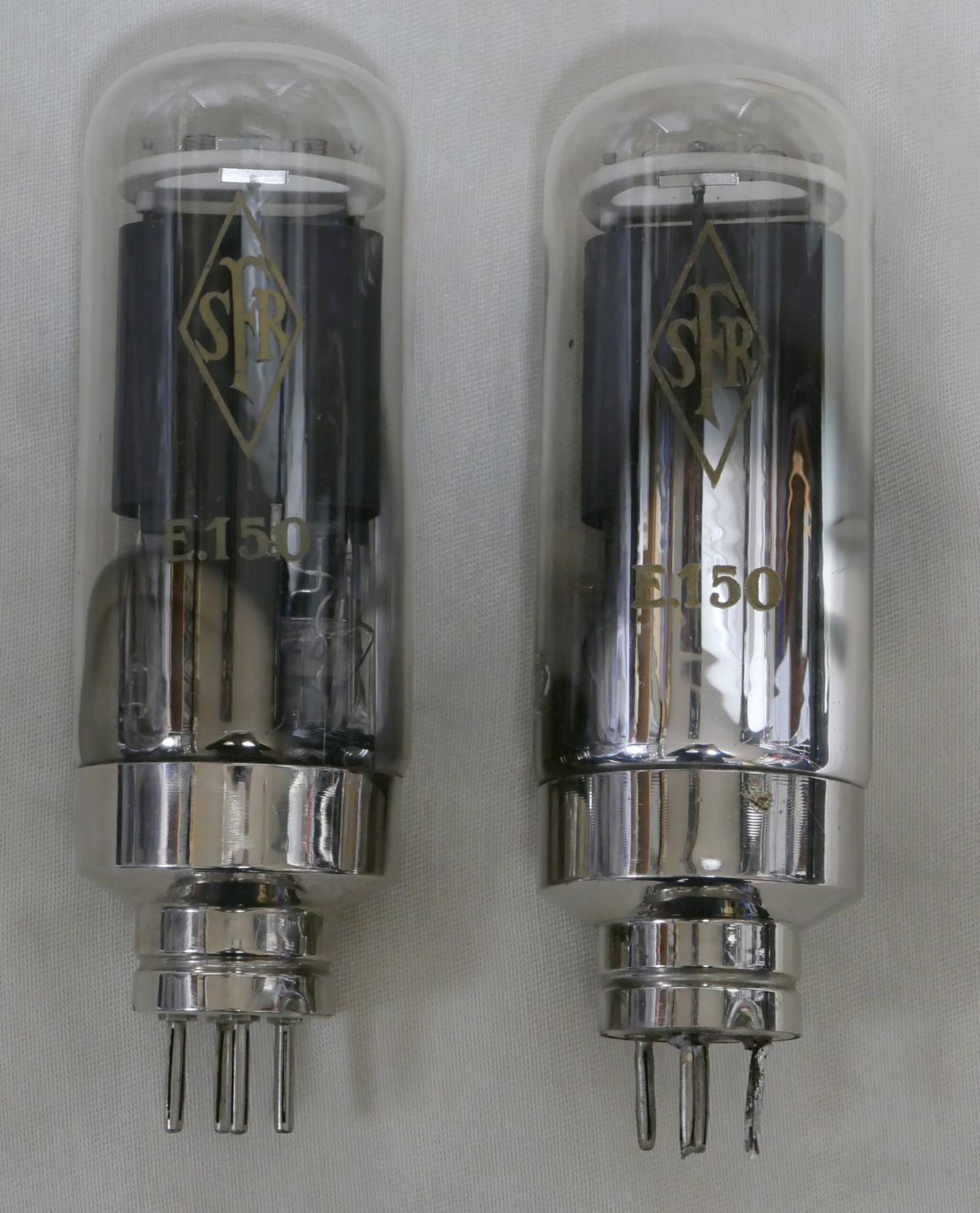

E.150（E150）という真空管を紹介します。

また謎球です。

SFRは E.60Mという真空管 と同じフランスのメーカです。

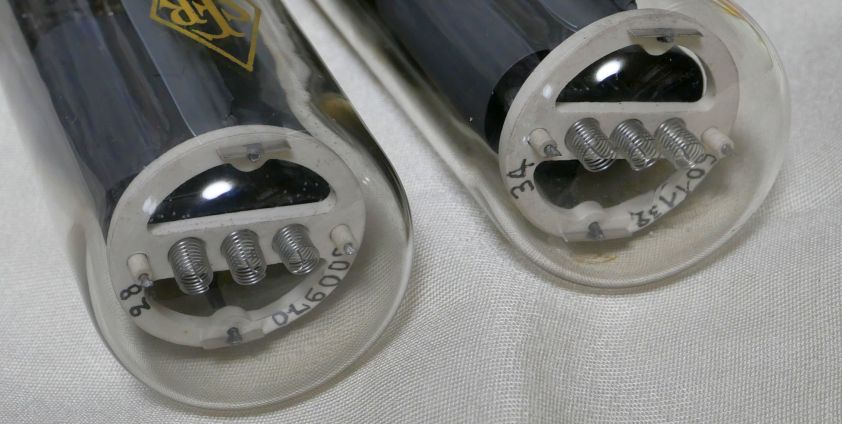

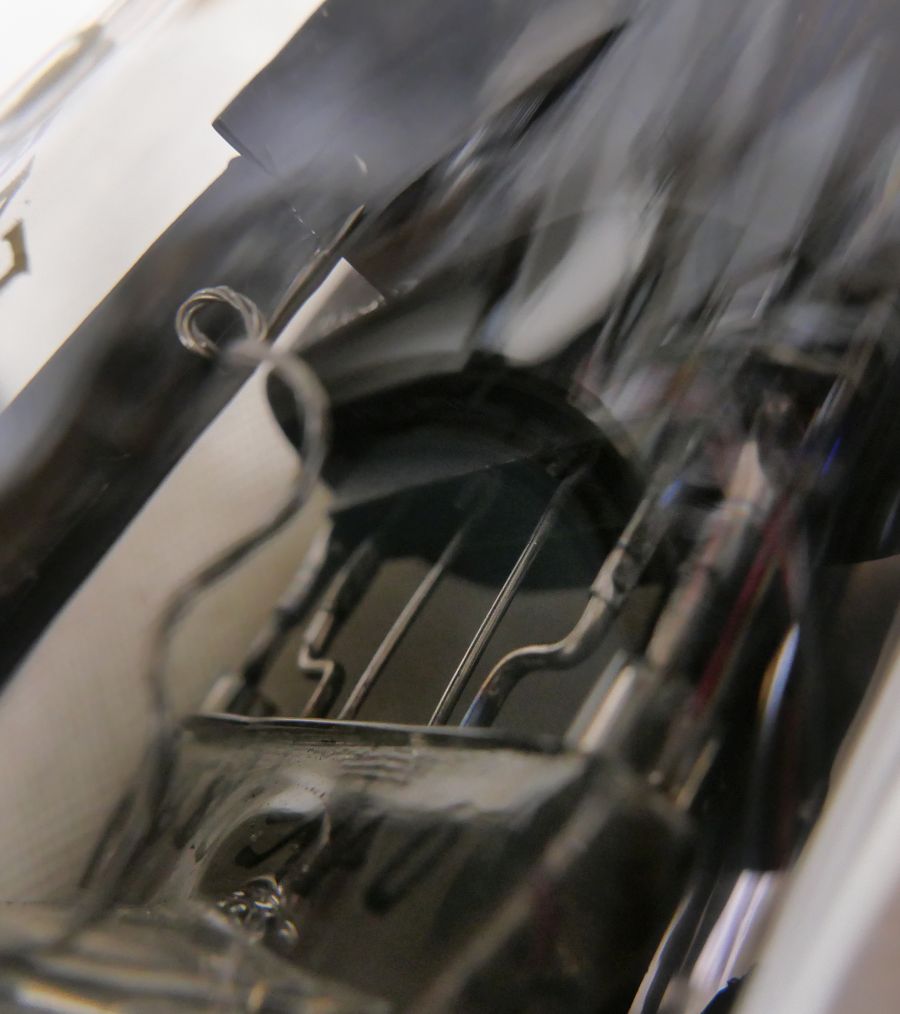

どことなく PhilipsのTC1/75 を思わせるセラミックの部材。

プレートの支持フレームでも放熱を助けていそうな感じです。

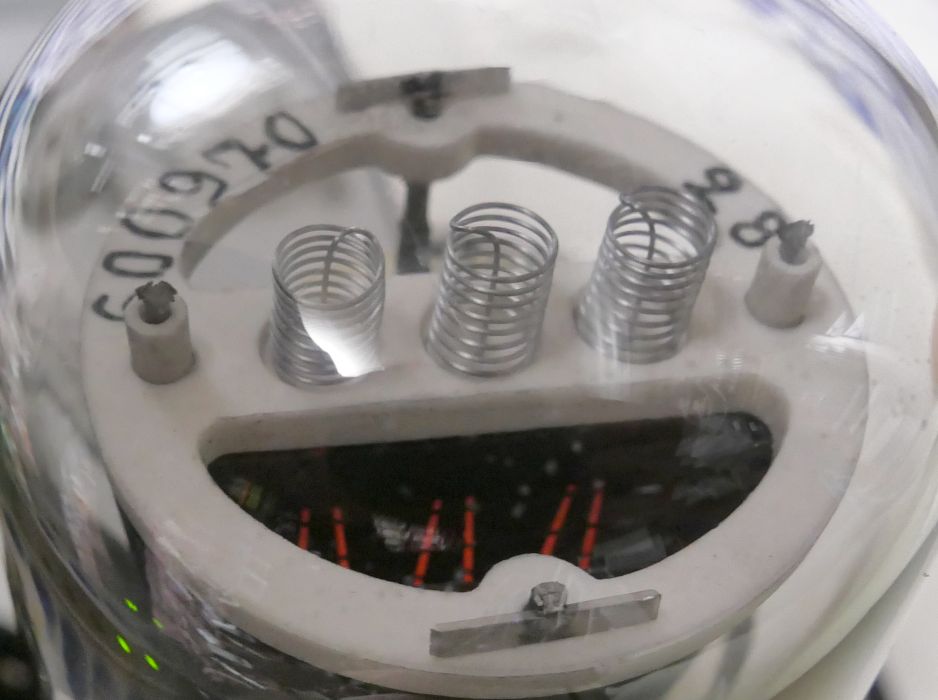

フィラメント点灯。

結構ハッキリ見えます。

暗くするとこんな感じです。

Radiomuseumの「E150」 くらいしか見当たりません。

MELAUDIAフォーラムの情報 によりますと、
Ef=4V, If=2A, Ep=600V, Ip=110mA, gm=2.6mA/V, μ=9, Ri=3.45kΩ, Wa=40W
と書かれています。

前オーナーの実測情報は下記の通り。
Ef=AC4.08V, Ep=381V, Eg=-20.9V, Ip=42mA (Rk=499Ω)
Ef=AC4.10V, Ep=395V, Eg=-22.8V, Ip=46mA (Rk=499Ω)

これは400V以上で使う感じ．．．というのが予想されました。

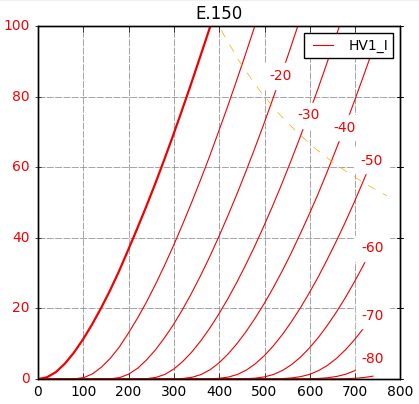

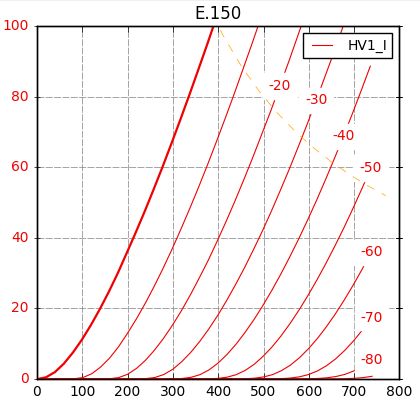

etracerで特性を測定しましょう。
550V 50mA

【1本目】

Ep=550V
Eg=34.9V
Ip=50.05mA
rp=3086Ω
gm=2793μS

Ef=3.8V, If=1.89A

Ep=550V
Eg=34.9V
Ip=50.17mA
rp=3093Ω
gm=2798μS
μ=8.7V/V

1本目はEfを0.2V下げたくらいではびくともしない、ほぼmintかなと。

【2本目】（ピンが修復してある）
Ef=4.0V, If=2.01A

Ep=550V
Eg=33.2V
Ip=50.25mA
rp=3293Ω
gm=2678μS
μ=8.8V/V

Ef=3.8V, If=1.94A

Ep=550V
Eg=32.8V
Ip=50.15mA
rp=3380Ω
gm=2360μS
μ=8.9V/V

2本目は若干ですがエミ減の傾向にあります。
（フィラメント電圧を少し下げたときのIpの変化量で何となくわかります。あくまで私個人の感覚です。）

F410 よりrpが高く、 P28/500 に近い気もします。

Ep=550VのEg=-35Vを掛けIp50mA流して負荷10kΩで2.5Wです。
多分、この球は送信用途ではないかと。
普通にA級で負荷=rpの3倍以上で振るとこんなもんです。
rpの高い球は特にそうですが、電流を上げるほど音声用途ではパワーが出しにくい動作になってしまいます。

これは難物です。（笑）

しかし1W以下を想定したものであれば、もう少しプレート電圧を抑えられますね。
