PM24Mという真空管

テーマ：オーディオ機器について(3920)

カテゴリ：真空管

PM24Mという真空管を紹介します。

「安く売っていたので、よくわからず何となく買った」というのが正直な話です。

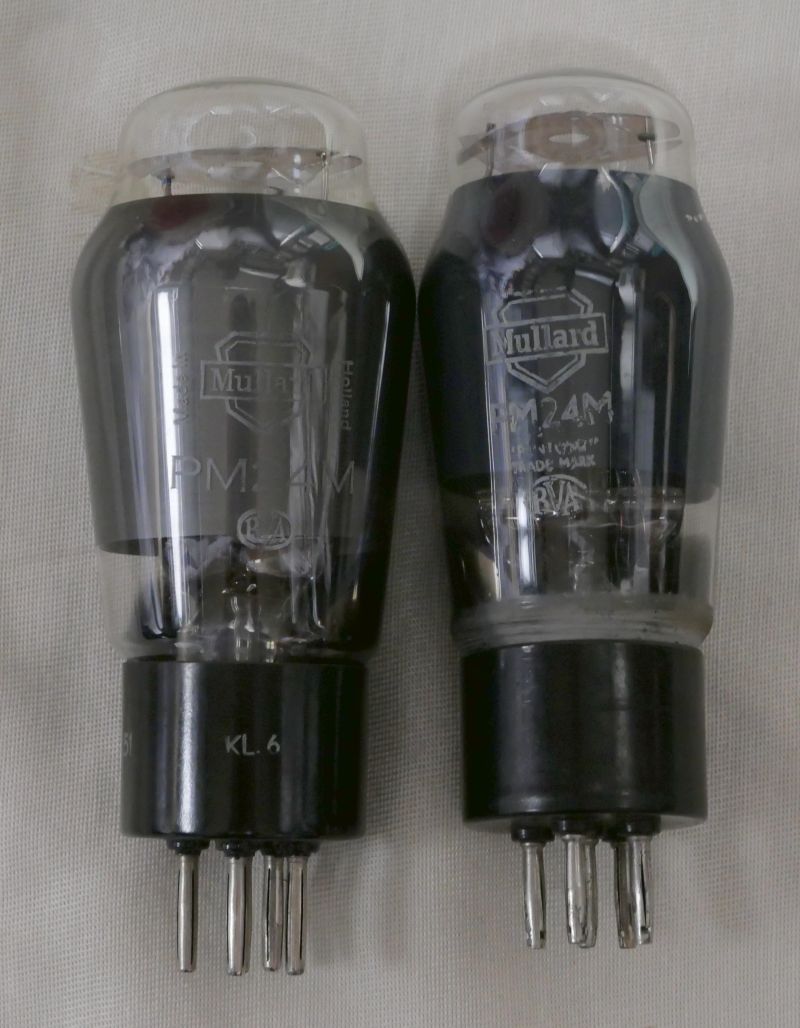

太管と細管でロットは揃っていません。

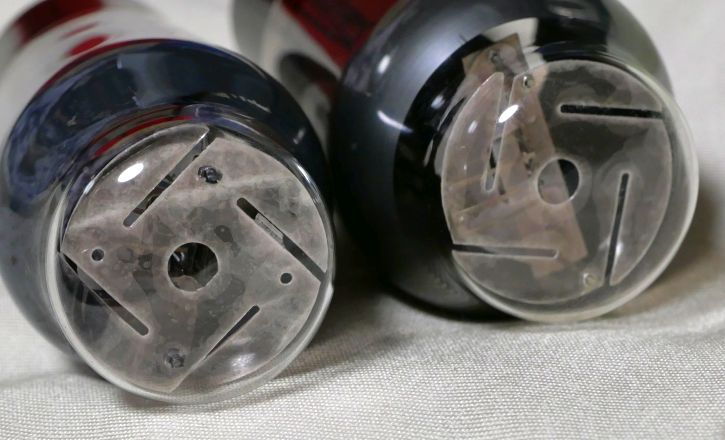

トップはこんな感じ。

マイカ板があってフィラメントが見にくいです。
マイカ板はTUNGSRAMのような切れ目が入っていますね。

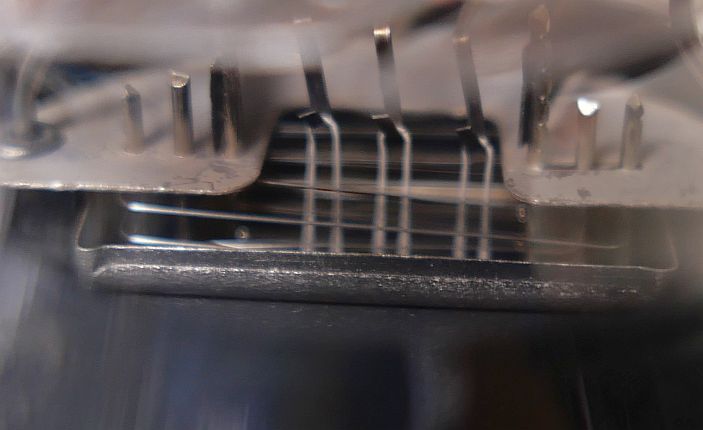

斜め見ると3点吊りのフィラメントが見えます。

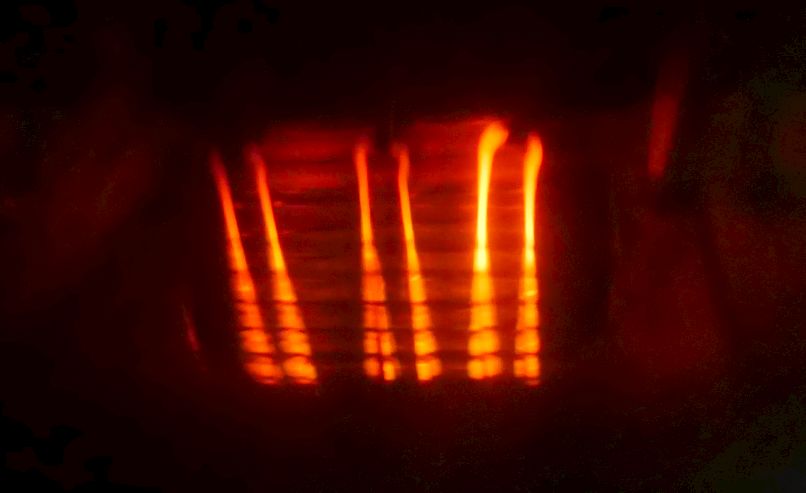

フィラメント点灯。

規格は The Valve Museumの「PM24M」

実はこの球、 フィラメント4V1Aな割にプレート損失は7.5Wしかありません。
スクリーングリッド損失も、まぁ多分1.5Wそこそこかと。

etracerで特性を測定します。
三結でパワーのとれそうにない球なので五結も測定しておきます。
三結は250Vで23mA、五結は230V24mAで。
五結特性のIpカーブをIp+Ig2にしていましたので訂正しました。

【1本目】細管
Ef=4.0V, 0.96A

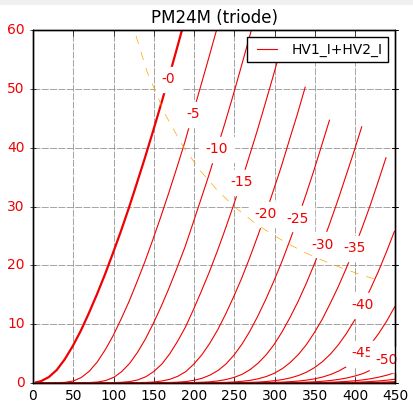

三結

Ep=250V
Eg1=-17.3V
Ip+Ig2=23.99mA

rp=2908Ω
gm=2800μS
μ=8.1V/V

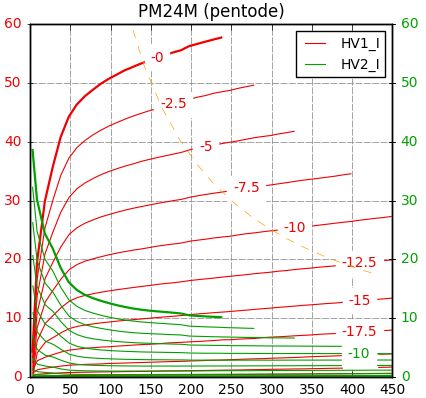

五結

Ep=230V, Eg2=200V

Ip=23.95mA
Ig2=3.67mA
rp=78385Ω
gm=2868μS
μ=224.8V/V

【2本目】太管
Ef=4.0V, 0.96A

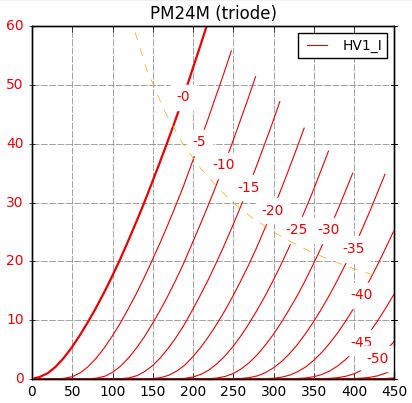

三結

Ep=250V
Eg1=-16.9V
Ip+Ig2=24.10mA
Ig2=3.62mA
rp=2714Ω
gm=3182μS
μ=8.6V/V

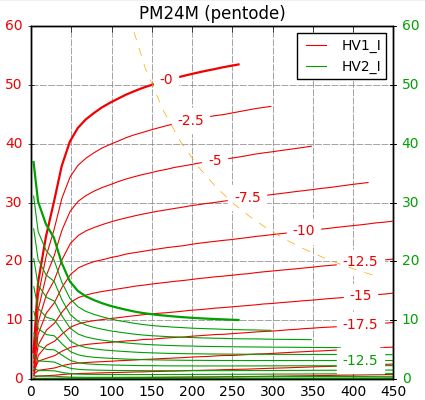

五結

Ep=230V, Eg2=200V
Eg1=-11.2V
Ip=24.26mA
Ig2=3.55mA
rp=71367Ω
gm=3323S
μ=237.1V/V

三結はとても綺麗なカーブですが、このプレート損失とrpの高さではパワーが出ませんね。負荷10kΩで0.5Wそこそこでしょうか。0.3Wも出れば十分ですが。
五結で1.7W近く出そうです。（最適動作が探し出せませんでした）

三結時のrpとgmに関しては LK4110/E408N に近いと思いますが、プレート損失が低いので、PM24Mの動作に合わせてあげる（低い出力で我慢する）なら1台のアンプで済みそうです。

総じて、E443Hのプレート損失を少なくしたっぽい感じでしょうか。（E443Hを持っていないのでわかりませんが）

何となく買った球ですが、悪くないどころかお買い得だったかなと思います。
欲を言えばプレート損失10Wは欲しかったなと．．．。
