Aug 12, 2024
テーマ： オーディオ機器について(3354)
カテゴリ： 真空管
Western ElectricのVT52という真空管を紹介します。
VT52も持ちすぎるくらい入手してしまいましたが、これを最後にしたいと思います。
因みに過去のVT52の紹介記事はこちらです。
VT52という真空管
VT52という真空管ふたたび．．．RAYTHEONの4ピラーとNATIONAL UNION（とUNITED ELECTRON）
VT52という真空管、みたび．．．NATIONAL ELECTRONICSのVT52

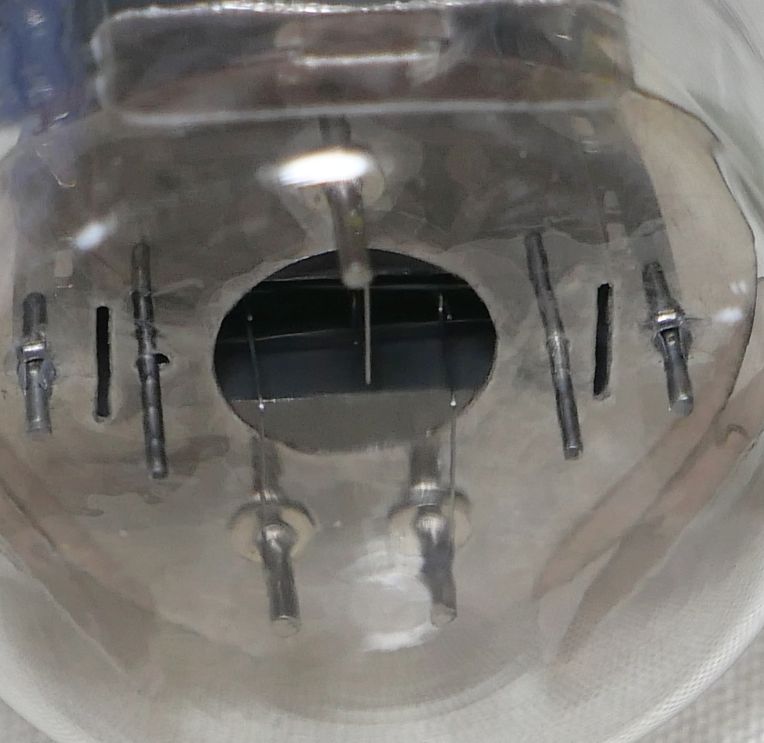

さて、今回のVT52のフィラメントは3点吊りです。
マイカ板も三箇所に押さえ板が付いたWE独特の物です。

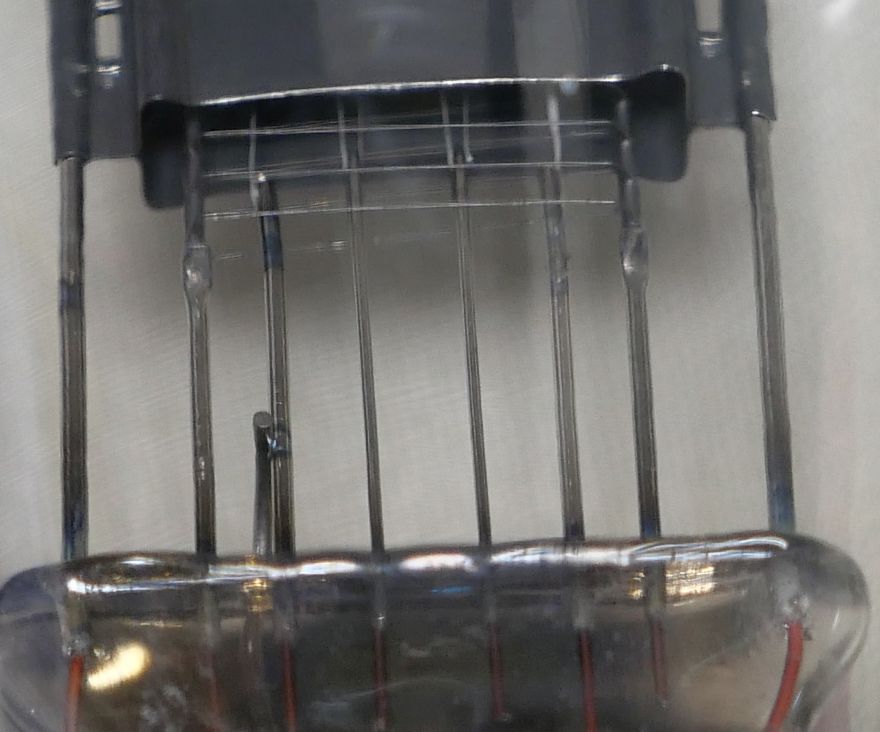

電極の足元もシンプルでしっかりした構造です。
ここの部分はNational Unionが似ていますね。3点吊りですし。

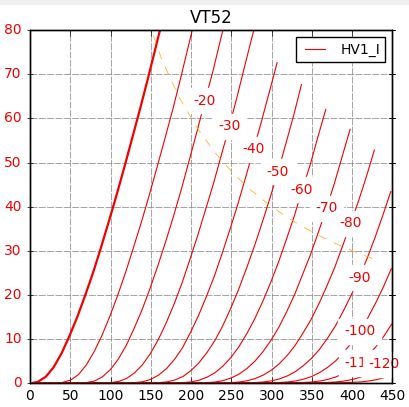

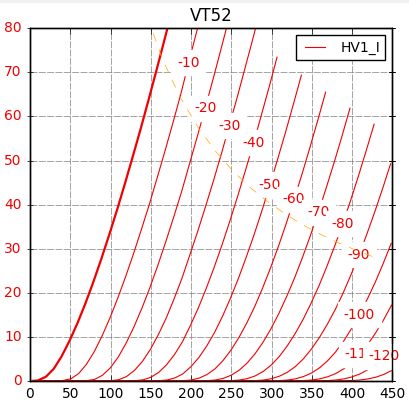

etracerで特性を測定しましょう。
Efは7.0Vと6.3Vで測ります。
Ef=7.0V、If=1.09A
Ep=270V
Eg=-48.8V
Ip=32.83mA
rp=1765Ω
gm=2006μS
μ=3.5V/V
Ef=6.3V、If=1.00A
Ep=270V
Eg=-47.7V
Ip=32.90mA
gm=1931μS
μ=3.6V/V
【2本目】
Ef=7.0V、If=1.10A
Ep=270V
Ip=33.00mA
rp=1710Ω
gm=2163μS
μ=3.7V/V
Ef=6.3V、If=1.00A
Ep=270V
Eg=-47.0V
Ip=32.99mA
rp=1770Ω
gm=2095μS
μ=3.7V/V
十分なエミッションがあり、大変良いコンディションです。
そういえば、
ある方が、50に特性が似ていると仰っていましたが．．．
確かに似ています。
フィラメント電圧とB電圧を切替えられれば共有が出来るかもしれませんね。
VT52も持ちすぎるくらい入手してしまいましたが、これを最後にしたいと思います。
因みに過去のVT52の紹介記事はこちらです。
VT52という真空管
VT52という真空管ふたたび．．．RAYTHEONの4ピラーとNATIONAL UNION（とUNITED ELECTRON）
VT52という真空管、みたび．．．NATIONAL ELECTRONICSのVT52
さて、今回のVT52のフィラメントは3点吊りです。
マイカ板も三箇所に押さえ板が付いたWE独特の物です。
電極の足元もシンプルでしっかりした構造です。
ここの部分はNational Unionが似ていますね。3点吊りですし。
etracerで特性を測定しましょう。
Efは7.0Vと6.3Vで測ります。
Ef=7.0V、If=1.09A
Ep=270V
Eg=-48.8V
Ip=32.83mA
rp=1765Ω
gm=2006μS
μ=3.5V/V
Ef=6.3V、If=1.00A
Ep=270V
Eg=-47.7V
Ip=32.90mA
gm=1931μS
μ=3.6V/V
【2本目】
Ef=7.0V、If=1.10A
Ep=270V
Ip=33.00mA
rp=1710Ω
gm=2163μS
μ=3.7V/V
Ef=6.3V、If=1.00A
Ep=270V
Eg=-47.0V
Ip=32.99mA
rp=1770Ω
gm=2095μS
μ=3.7V/V
十分なエミッションがあり、大変良いコンディションです。
そういえば、
ある方が、50に特性が似ていると仰っていましたが．．．
確かに似ています。
フィラメント電圧とB電圧を切替えられれば共有が出来るかもしれませんね。
