Baという真空管を紹介します。

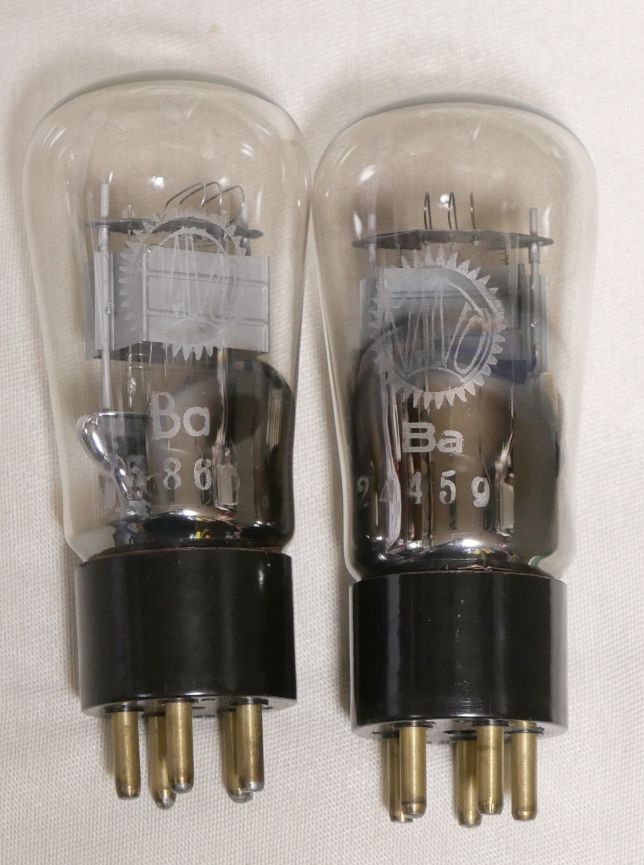

手持ちはVALVOです。

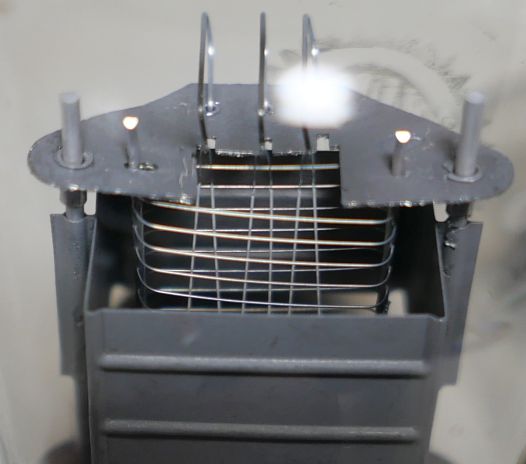

プレートとグリッドが随分離れていますね．．．。
規格は
EU Valveの「German Post tubes」 が参考になりそうです。
似たような構造でAaという真空管がありますが、Aaはのほうはフィラメントが3.8V。Baの3.5Vとは異なります。
ドイツの郵便電話通信向け真空管はフィラメント電圧が様々で悩ましいですね。

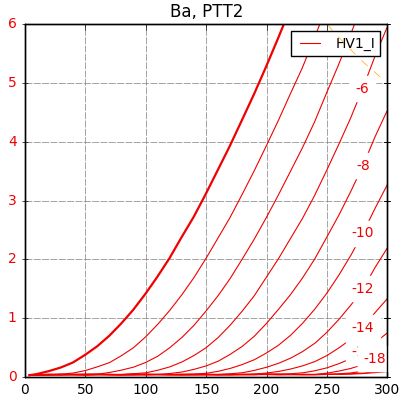

etracerで特性を測定しましょう。
とりあえずプレート損失のラインは1.5Wとしました。
Ef=3.5V, If=0.51A
Ep=180V
Eg=-4.0V
Ip=2.02ｍA
rp=28902Ω
gm=529μS
μ=15.3V/V

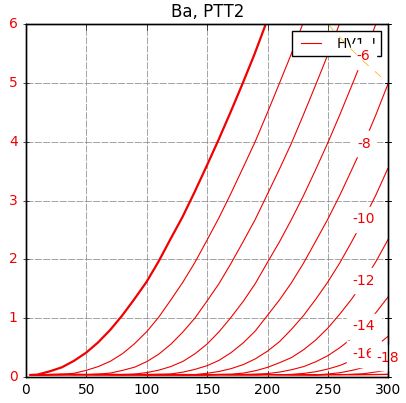

【2本目】
Ef=3.5V, If=0.49A
Ep=180V
Eg=-4.5V
rp=28603Ω
gm=588μS
μ=16.8V/V
前回紹介した Boという真空管 にちょっと近い特性にも思えます。
これら古典球とは「ひたすら能率の悪い真空管と付き合う」という感じですが、それはそれで味わいがあるとも云えます。
手持ちはVALVOです。
プレートとグリッドが随分離れていますね．．．。
規格は
EU Valveの「German Post tubes」 が参考になりそうです。
似たような構造でAaという真空管がありますが、Aaはのほうはフィラメントが3.8V。Baの3.5Vとは異なります。
ドイツの郵便電話通信向け真空管はフィラメント電圧が様々で悩ましいですね。
etracerで特性を測定しましょう。
とりあえずプレート損失のラインは1.5Wとしました。
Ef=3.5V, If=0.51A
Ep=180V
Eg=-4.0V
Ip=2.02ｍA
rp=28902Ω
gm=529μS
μ=15.3V/V
【2本目】
Ef=3.5V, If=0.49A
Ep=180V
Eg=-4.5V
rp=28603Ω
gm=588μS
μ=16.8V/V
前回紹介した Boという真空管 にちょっと近い特性にも思えます。
これら古典球とは「ひたすら能率の悪い真空管と付き合う」という感じですが、それはそれで味わいがあるとも云えます。
