Boという真空管

テーマ：オーディオ機器について(3920)

カテゴリ：真空管

SIEMENSのBoという真空管を紹介します。

ニッケル板を筒状にしたものとメッシュプレートを筒状にしたものがあるようですが、私の手持ちはメッシュプレートです。

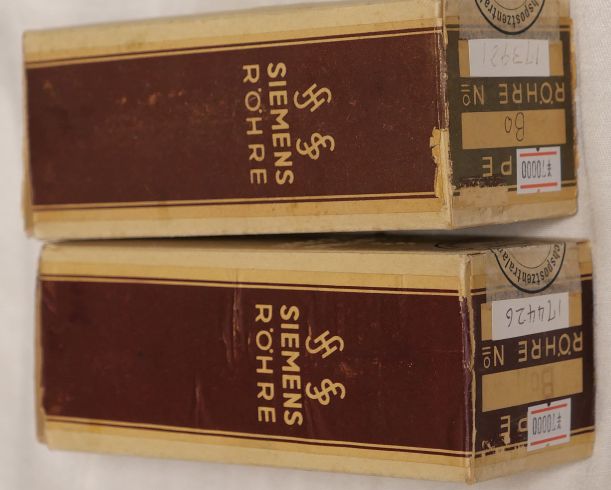

箱はこちら。

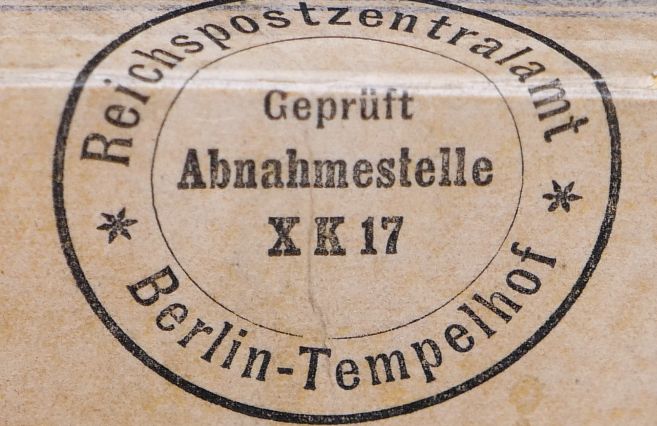

「ベルリン・テンペルホーフ帝国中央郵便局チェック済み」というシール。

Abnahmestelleが何を意味するのかわかりません。集荷場、ストアルームでしょうか？

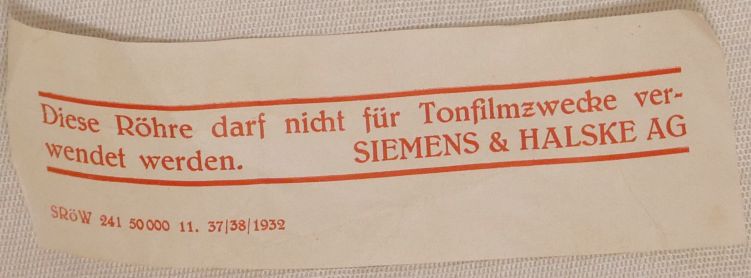

注意書きのカード。

「この真空管はサウンドフィルム用に使用しないでください」
どういう意味なんでしょうね．．．。
ジーメンス・ウント・ハルスケという社名です。

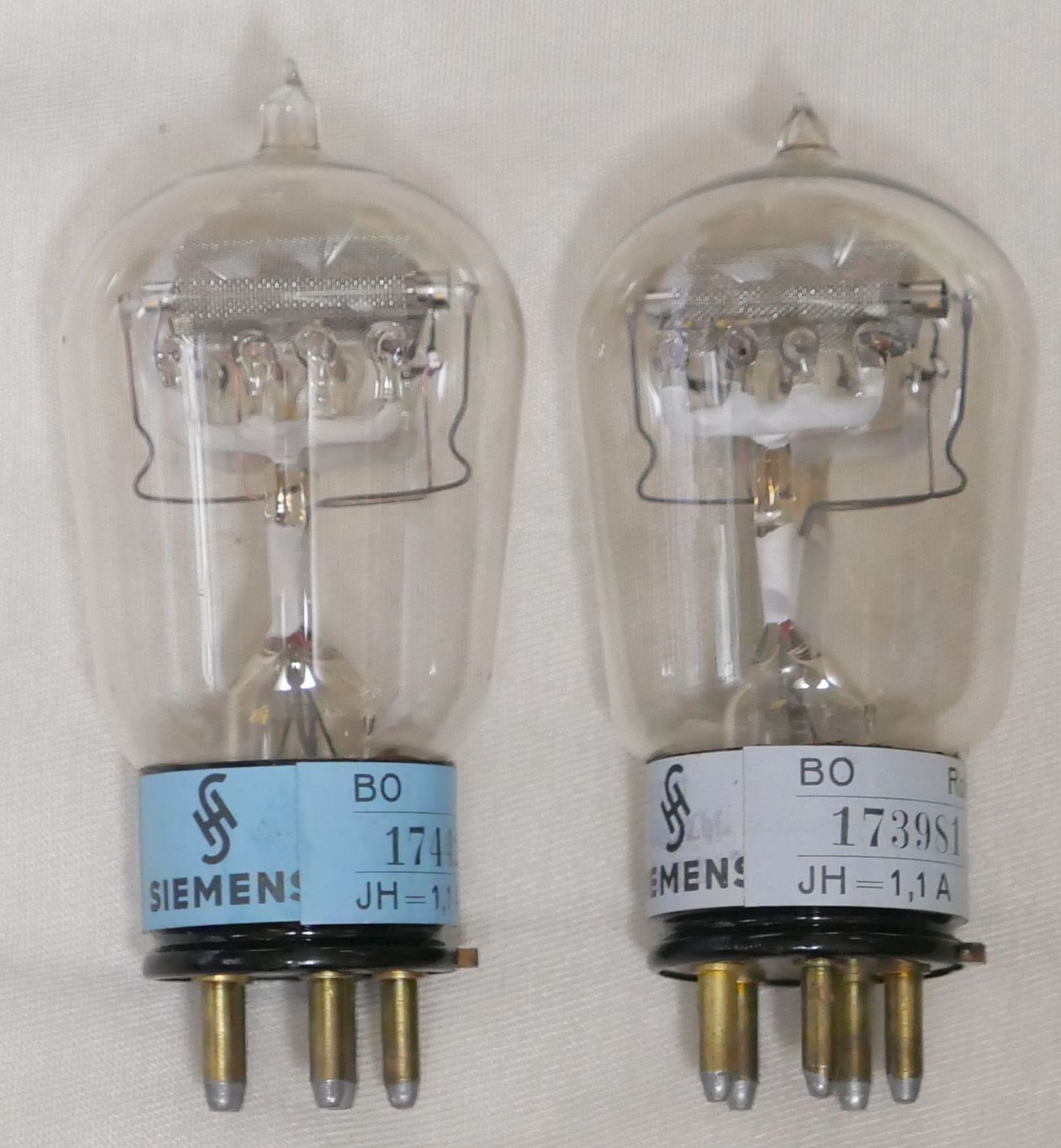

謎球です。

この真空管の素性については、 EU Valveの「German Post tubes」 に詳しく書かれています。
Ef=1.7V, If=0.07A（0.7Aの誤りと思われる）
Ep＝135, Eg=-2V, Ip=1mA,
rp=40kΩ
gm=0.6mA/V
μ=25

ピン配置は、真空管を下から見てガイドピンを基準に右回りで、
・プレート
・フィラメント
・グリッド

・フィラメント
です。

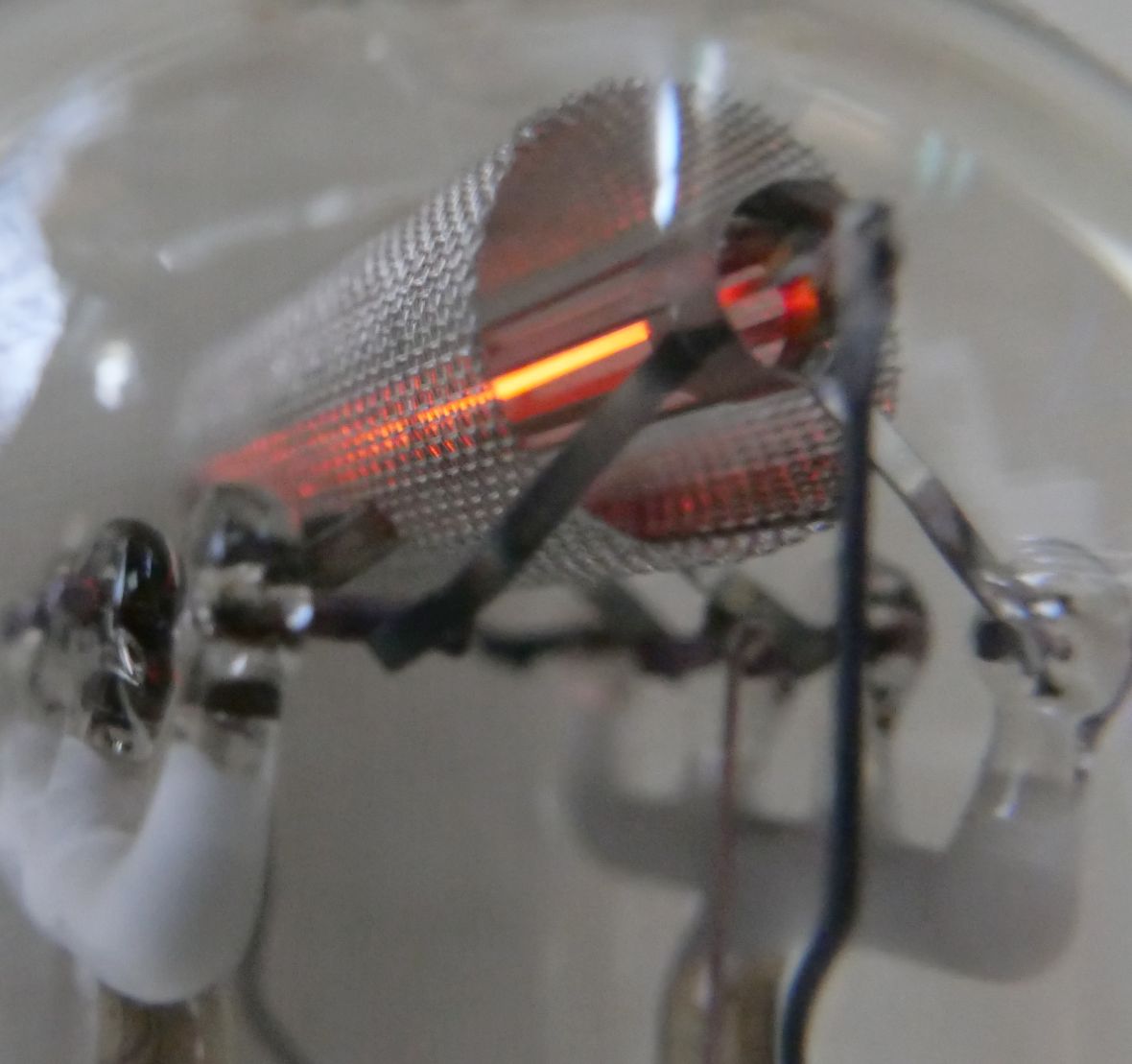

フィラメントに通電します。

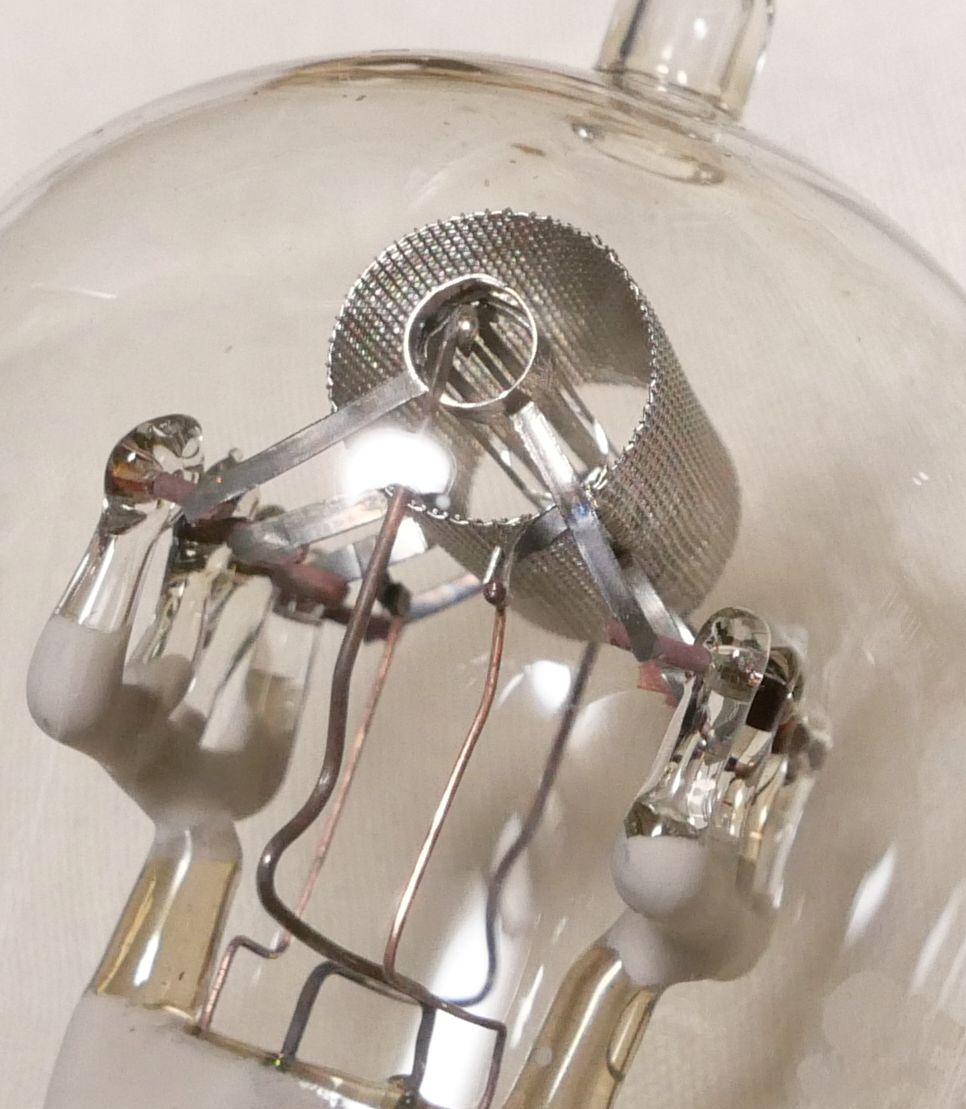

良く見ると、グリッドが両側の筒から細い板を渡しているような原始的な構造です。
1920年代後半～30年代前半という100年程前の工業製品が目の前にあるのはワクワクします。

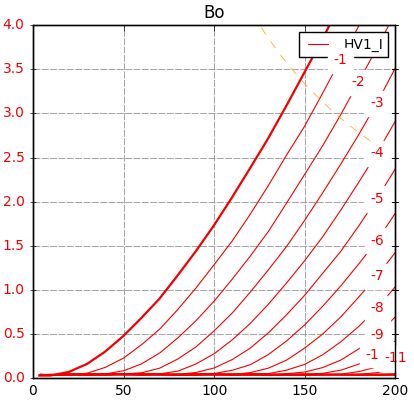

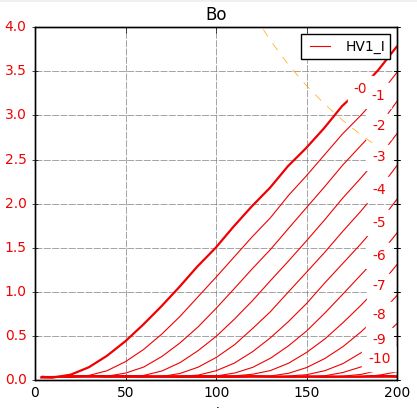

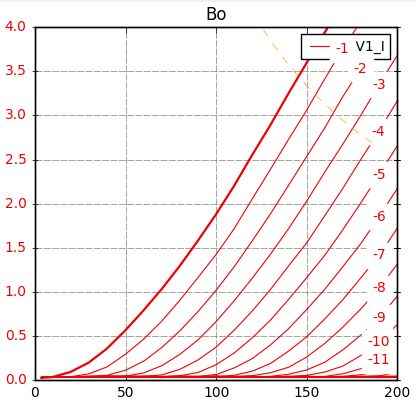

プレート損失のラインは0.5Wとしました。
Ep=135V、Eg=-2Vのところで測定します。

【1本目】

Ef=1.7V, 0.88A
Ep=135Ｖ
Eg=-2.0Ｖ
Ip=2.05mA
rp=30521Ω
gm=486μS
μ=14.8V/V

【2本目】

Ef=1.7V, 0.88A
Ep=135Ｖ
Eg=-2.0Ｖ
Ip=1.81mA
rp=32242Ω
gm=537μS
μ=17.3V/V

規格のμ=25と大きく異なり、実測で16前後です。
1.6Vp-pの入力（入力MAX）でまぁ20Vp-Pくらい出るのが精一杯かと。
Ca をドライブするには少し足りないですね。1:2くらい昇圧トランスが欲しいところ。
若しくは素直にハイブリッドアンプの初段にするとか。（笑）

とにかく、超古典管なので感度は悪く、実用になるギリギリという印象です。
それでも100年ほど前に製造されたデバイスが動作するのはワクワクしますよね！！

因みにフィラメントは0.7Aに合わせて1.4Vにすると．．．
