Feb 2, 2025

OS51という真空管

テーマ：オーディオ機器について(3912)

カテゴリ：真空管

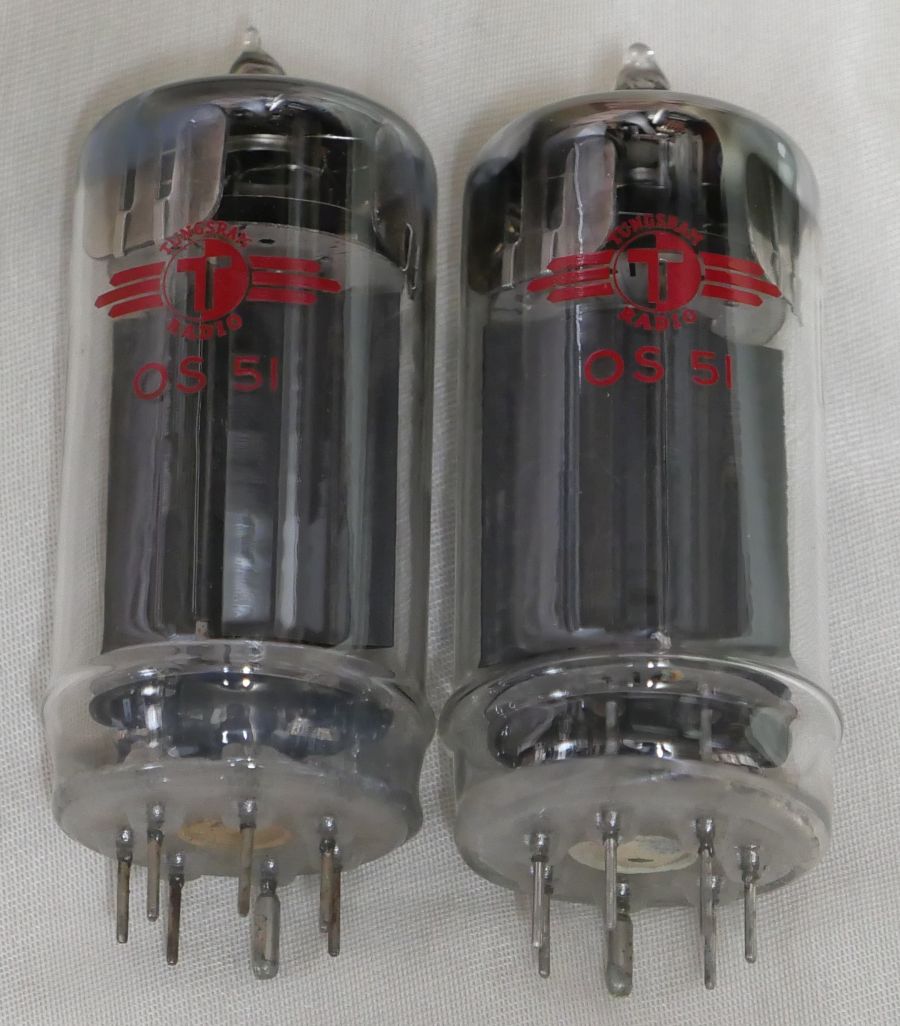

TUNGSRAMのOS-51という真空管を紹介します。

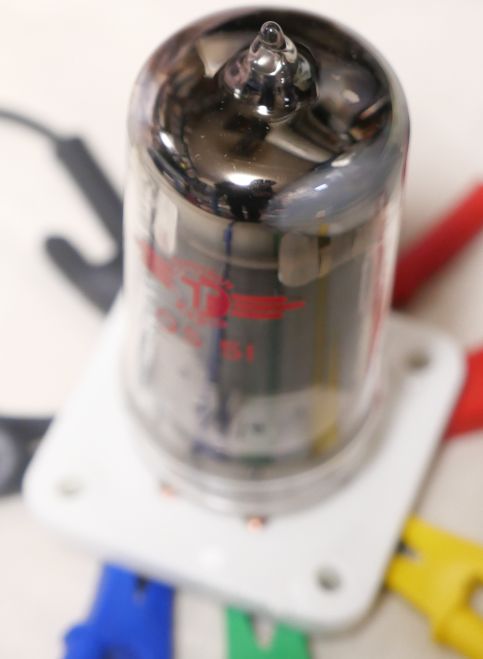

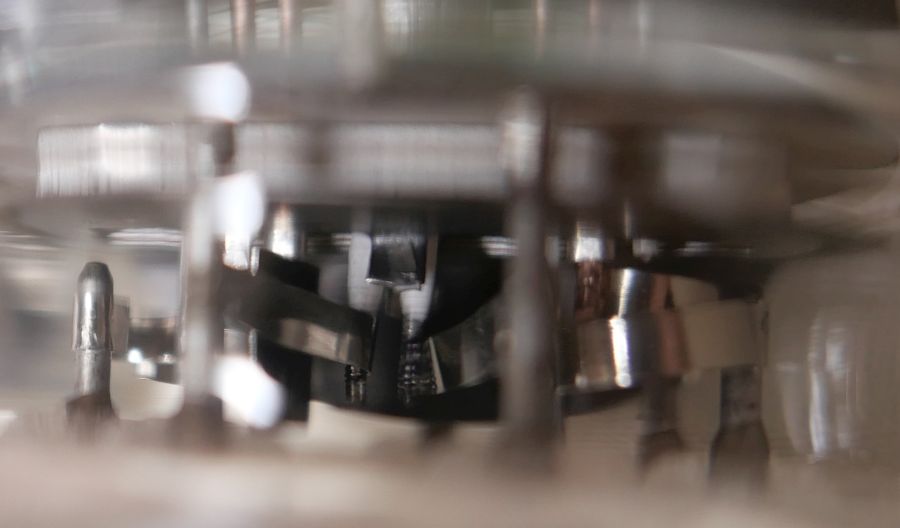

しっかりしたシールドで電極が守られているので、中はよく見えません。

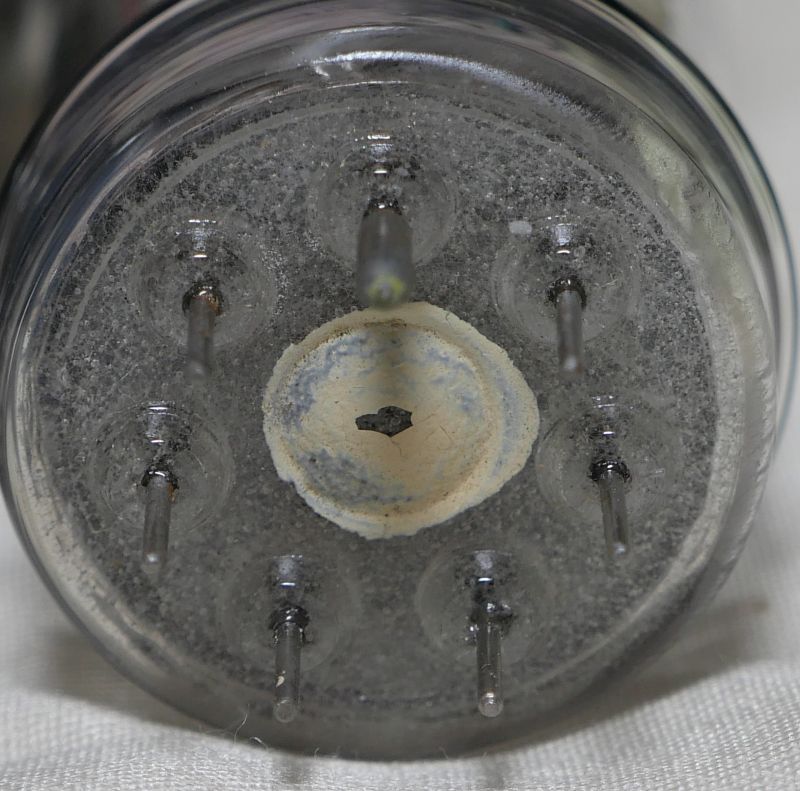

ソケットは2B29や4D32などと同じです。

ネットではOS51の規格表が見つかりませんが、
同等管の Frankさんの資料室の「PHILIPS PE1/100」規格表 が参考になります。

規格では12.6V1.35Aというヒーター電力です。大食いですね。

ただ、気になるのはG1の抵抗制限が50kΩまでということです。
これは気難しいやつです。

ドライバー段は押しが強いものを選ばなければならないので、「ドライバー段の時点で普通に音が出る」感じでしょうかね。（笑）

etracerで特性を測定しましょう。

【1本目】Eh=12.6V, Ih=1.47A

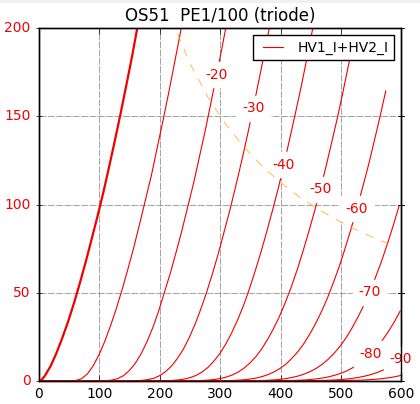

三極管接続

Ep=340V
Eg1=-33.6V
Ip+Ig2=90.39mA
Ig2=3.59mA
rp=790Ω
gm=8986μS
μ=7.1V/V

Ep=340V
Eg1=-35.8V
Ip+Ig2+Ig3=90.49mA
Ig2+Ig3=13.19mA
rp=752Ω

gm=6.7V/V

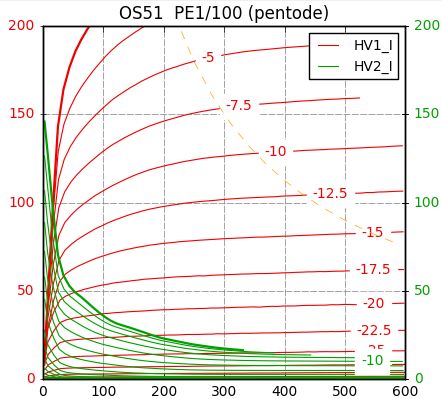

五極菅接続

Ep=340V
Eg2=220V
Eg1=-13.9V
Ip=89.86mA
Ig2=6.07mA
rp=75881Ω
gm=8952μS
μ=679.3V/V

【2本目】Eh=12.6V, Ih=1.48A

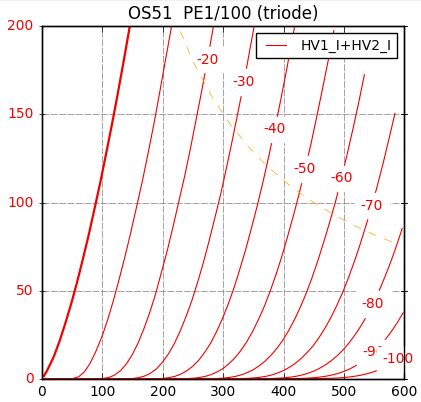

三極管接続

Ep=340V
Eg1=-37.8V
Ip+Ig2=90.49mA
Ig2=4.27mA
rp=771Ω
gm=8429μS
μ=6.5V/V

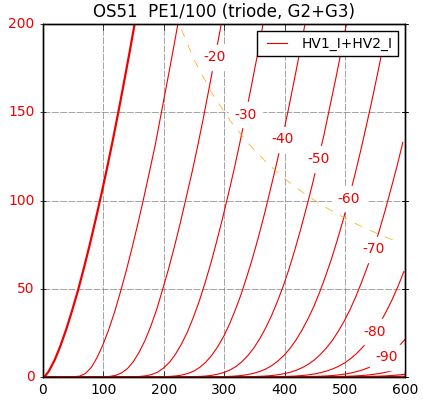

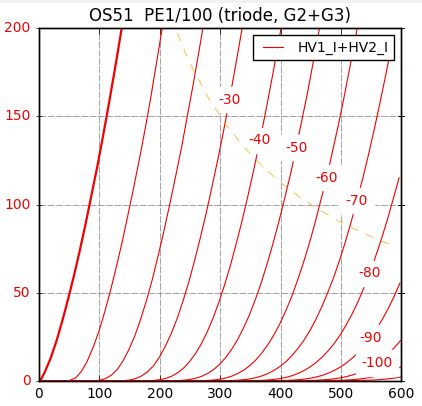

三極管接続（G3をG2に接続）

Ep=340V
Eg1=-40.1V
Ip+Ig2+Ig3=90.98mA
Ig2+Ig3=13.65mA
rp=733Ω
μ=8388μS
gm=6.2V/V

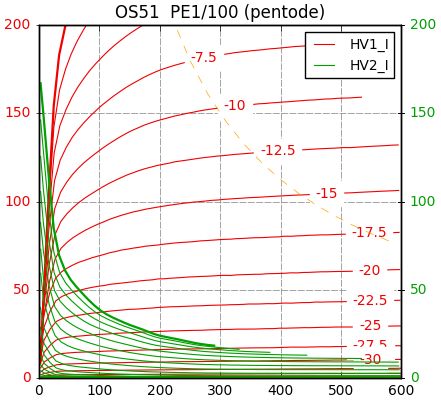

五極菅接続

Ep=340V
Eg2=220V
Eg1=-16.2V
Ip=90.26mA
Ig2=6.07mA
rp=45863Ω
gm=9298μS
μ=426.5V/V

手持ちの2本は結構バラツキがありました。

三極管接続ではEp=340V,Eg1=-33.6V,Ip=90mA,負荷3.5kで最大5W（歪3.4％）です。
G3をG2に繋げてもrpが40Ωほど下がる程度で大きく変わらないですから、G3は普通にカソード電位にしておくのが無難のようです。

五極菅接続では、100Vから上を使う印象でしょうか。結構「なで肩」なIpカーブです。
Ep=340V,Eg1=-13.9V,Ip=90mA,負荷3.5kで最大10W（歪5.8％、5W時2.1%）です。

三極管接続でNFB無しでも十分に良い音が出そうですし、五極菅接続でも良好な特性なので期待出来そうです。

贅沢なプッシュプルでは更に良好な特性が得られそうですね。
規格ではB級プッシュプルで190Wも出るようですが、お金を掛けない（低い耐電圧の部品で作る）なら低いB電圧でこぢんまりとしたアンプにするのが無難かと思います。
乱暴な言い方をすれば240V程度でもそこそこ出力がとれます。
