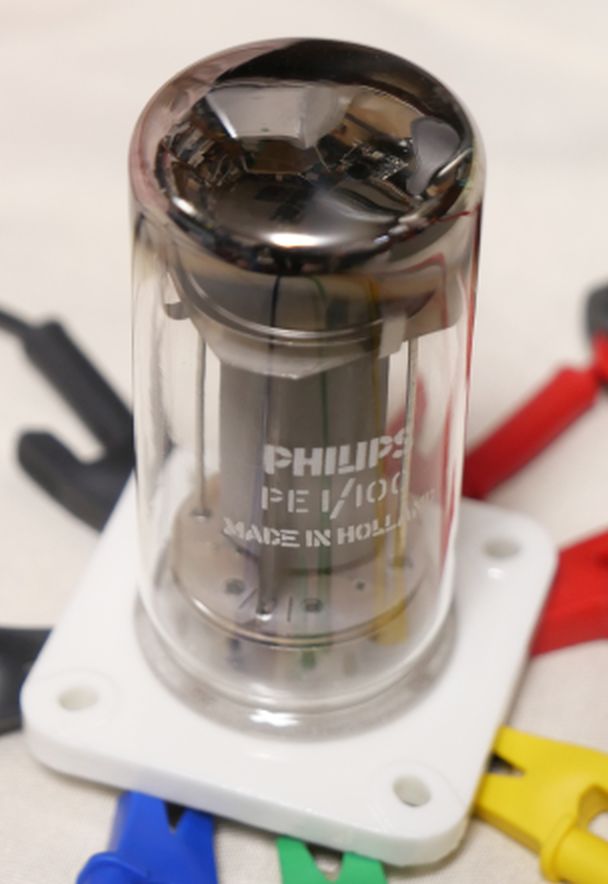

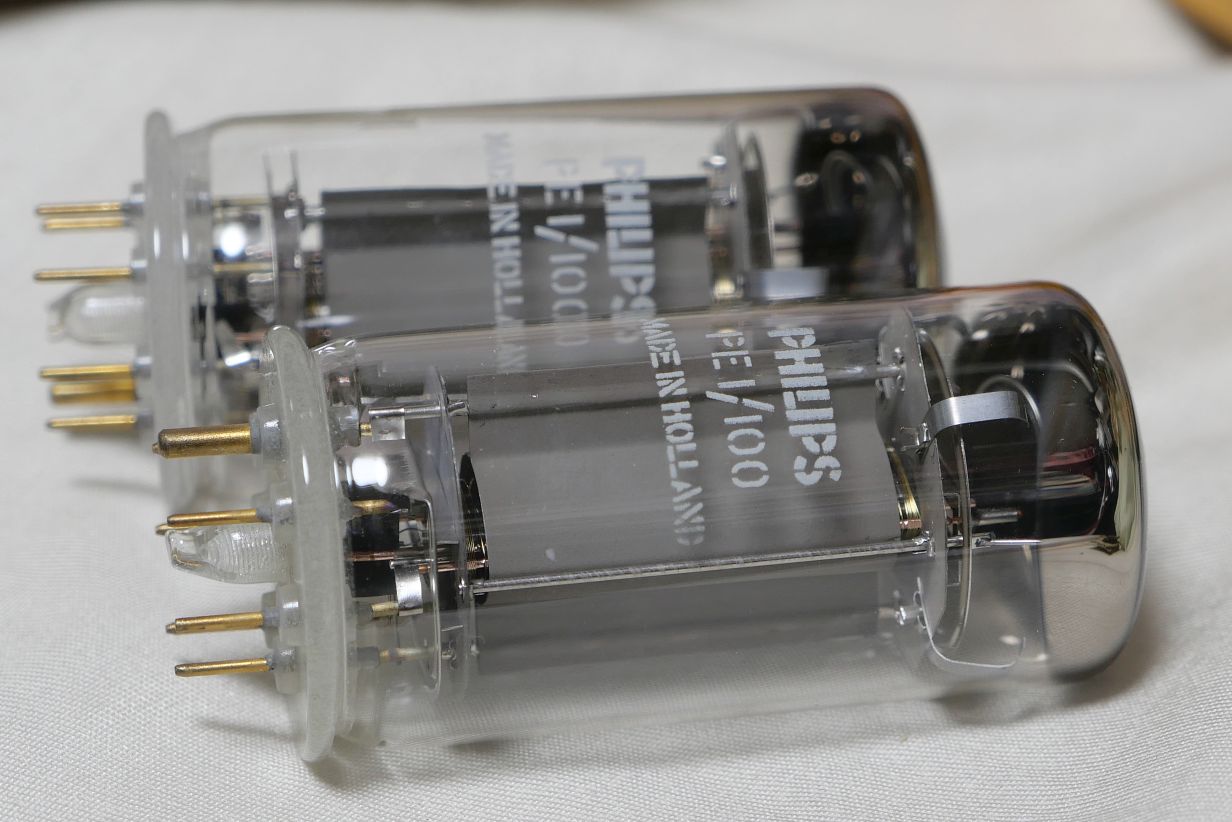

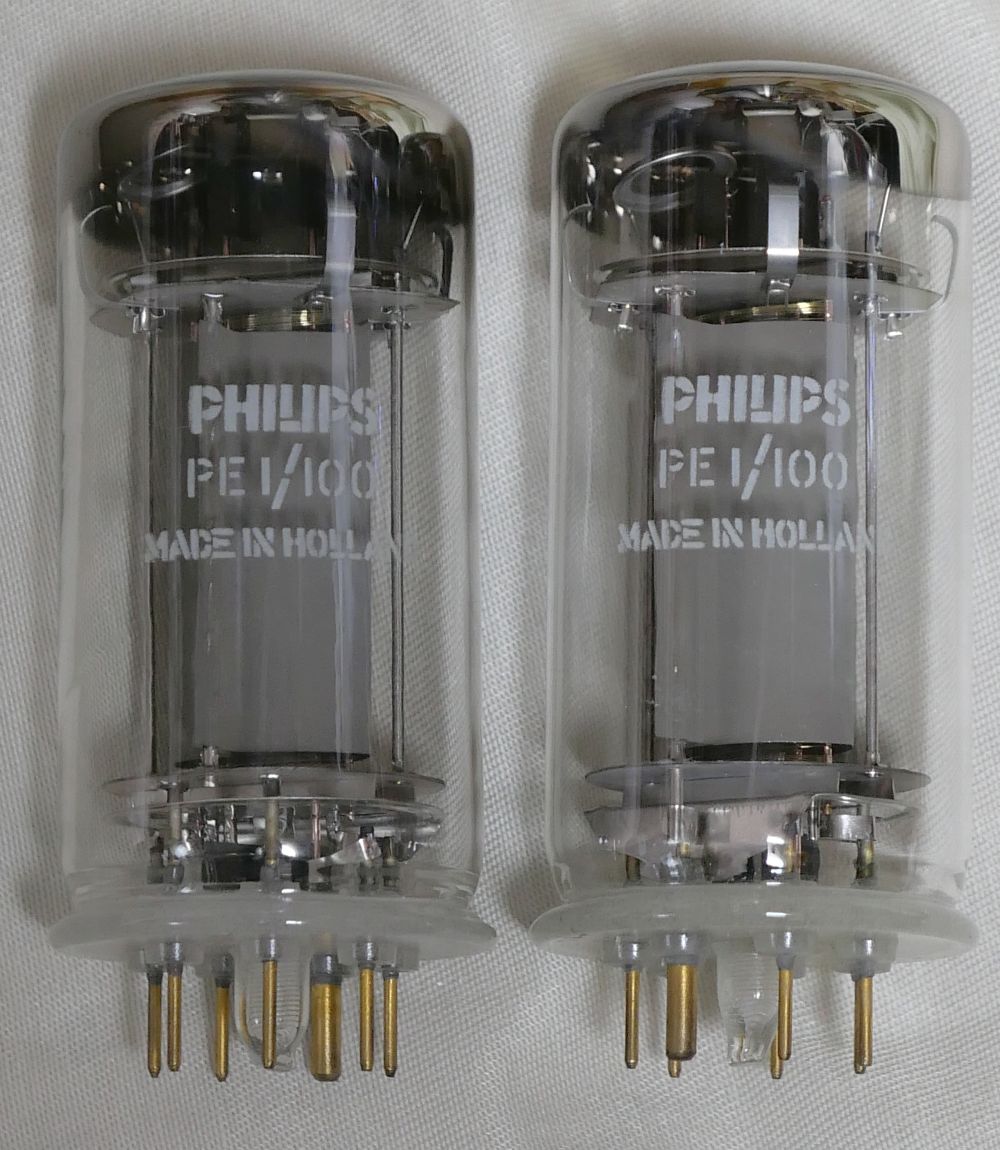

PHILIPSのPE1/100という真空管を紹介します。
前回の OS51という真空管 と同等管です。
規格は Frankさんの資料室の「PHILIPS PE1/100」規格表 が参考になります。

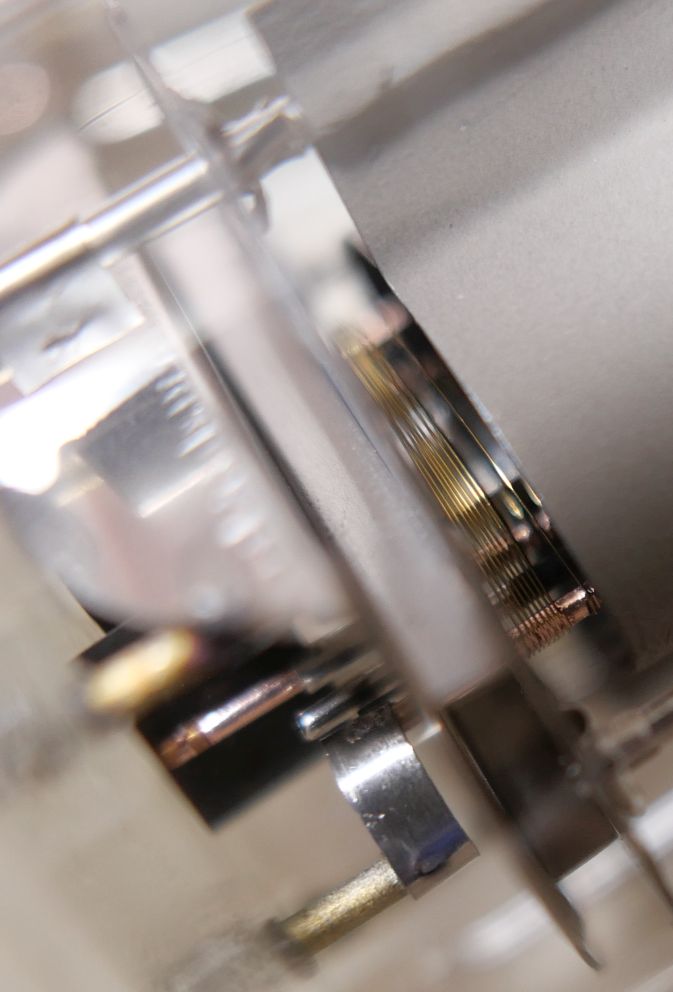

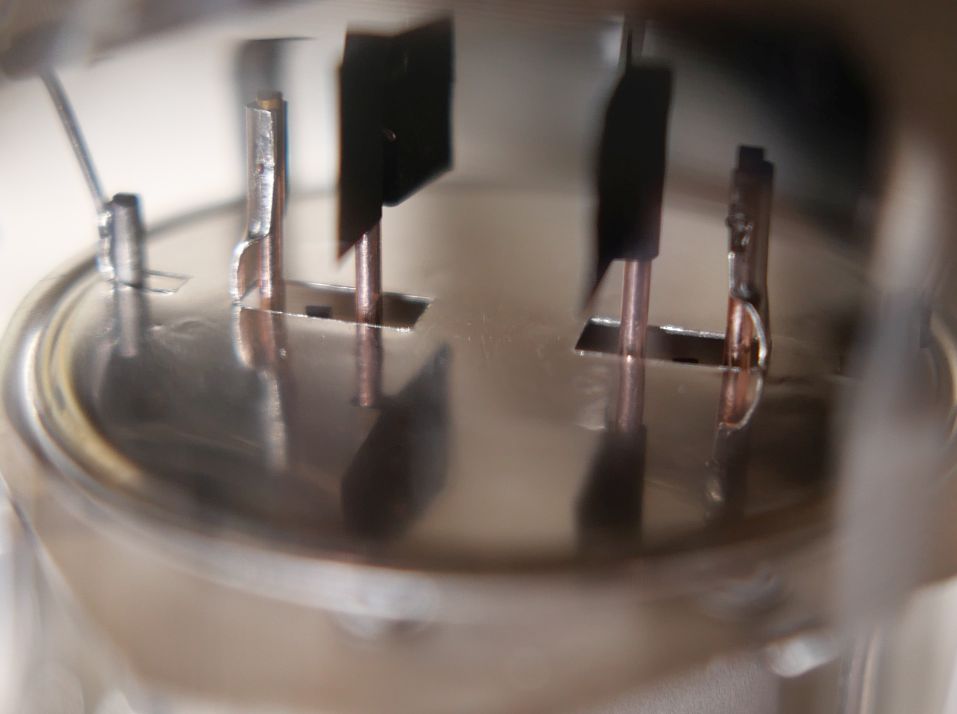

シールドが厳重でで電極はよく見えません。
グリッドは金メッキ処理でしょうか。

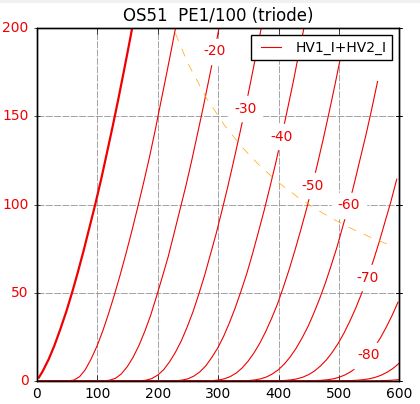

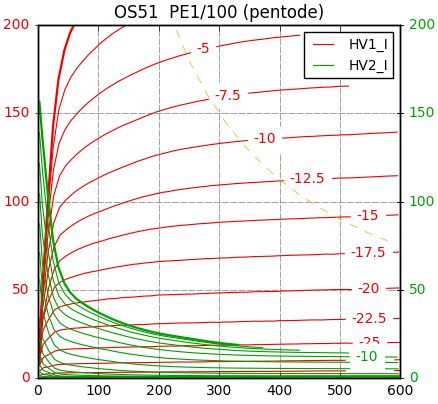

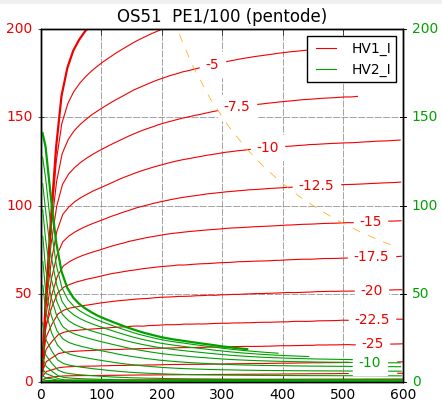

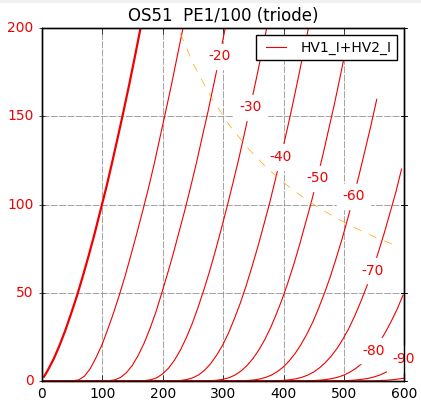

etracerで特性を測定しましょう。
【1本目】Eh=12.6V, Ih=1.32A
Ep=340V
Eg1=-35.0V
Ip+Ig2=90.44mA
Ig2＝2.99mA
rp=781Ω
gm=9011μS
μ=7.0V/V

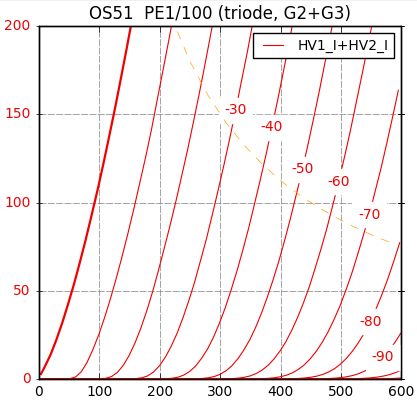

三極管接続（G3をG2に接続）
Ep=340V
Eg1=-37.4V
Ip+Ig2+Ig3=90.46mA
rp=745Ω
μ=8931μS
gm=6.7V/V
五極菅接続
Ep=340V
Eg1=-14.8V
Ip=90.61mA
Ig2=5.82mA
rp=60611Ω
gm=8311μS
μ=503.7V/V
【2本目】Eh=12.6V, Ih=1.48A
三極管接続
Ep=340V
Eg1=-35.3V
Ip+Ig2=90.86mA
Ig2=3.48mA
rp=791Ω
gm=4679μS
μ=6.9V/V
三極管接続（G3をG2に接続）
Ep=340V
Eg1=-38.0V
Ip+Ig2+Ig3=89.98mA
Ig2+Ig3=12.79mA
rp=751Ω
μ=8748μS
gm=6.6V/V
五極菅接続
Ep=340V
Eg2=220V
Eg1=-14.7V
Ip=90.21mA
Ig2=7.03mA
rp=50263Ω
gm=8078μS
μ=406.0V/V
PE1/100も、 OS51という真空管 と同様にG3をG2に接続した三極管接続でも多少rpが下がる程度でしたので、普通に接続するのが無難だと思います。
前回の OS51という真空管 と同等管です。
規格は Frankさんの資料室の「PHILIPS PE1/100」規格表 が参考になります。
シールドが厳重でで電極はよく見えません。
グリッドは金メッキ処理でしょうか。

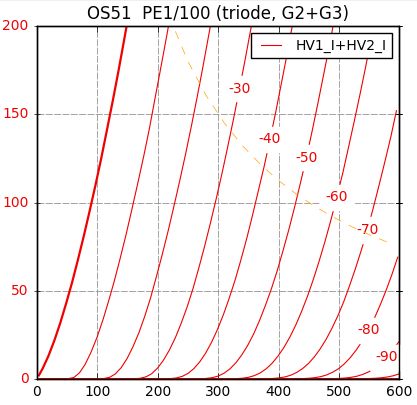

etracerで特性を測定しましょう。
