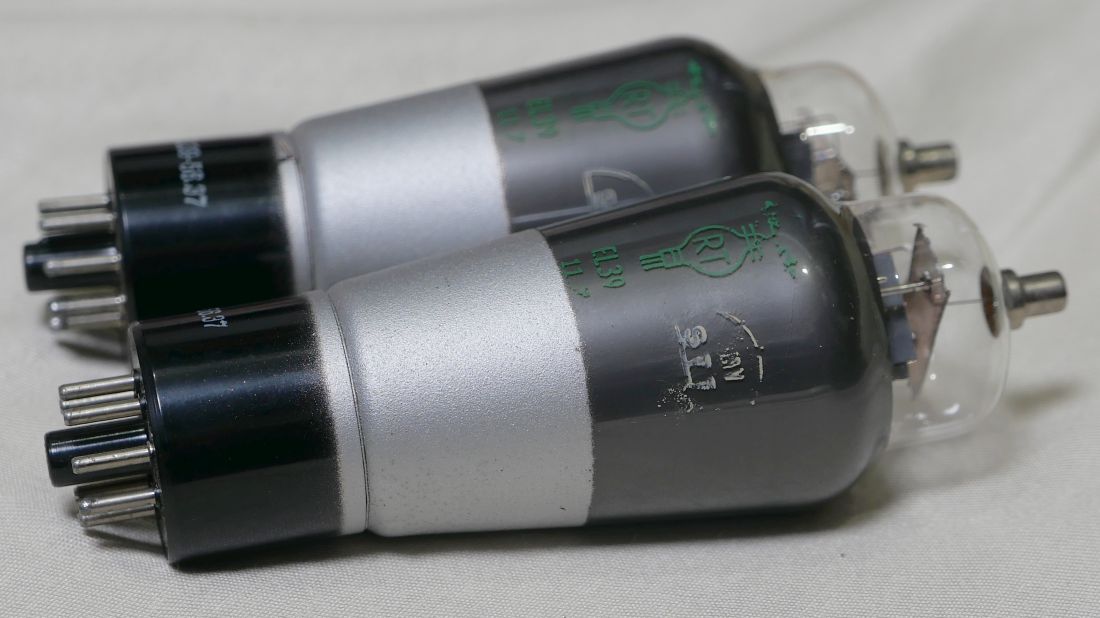

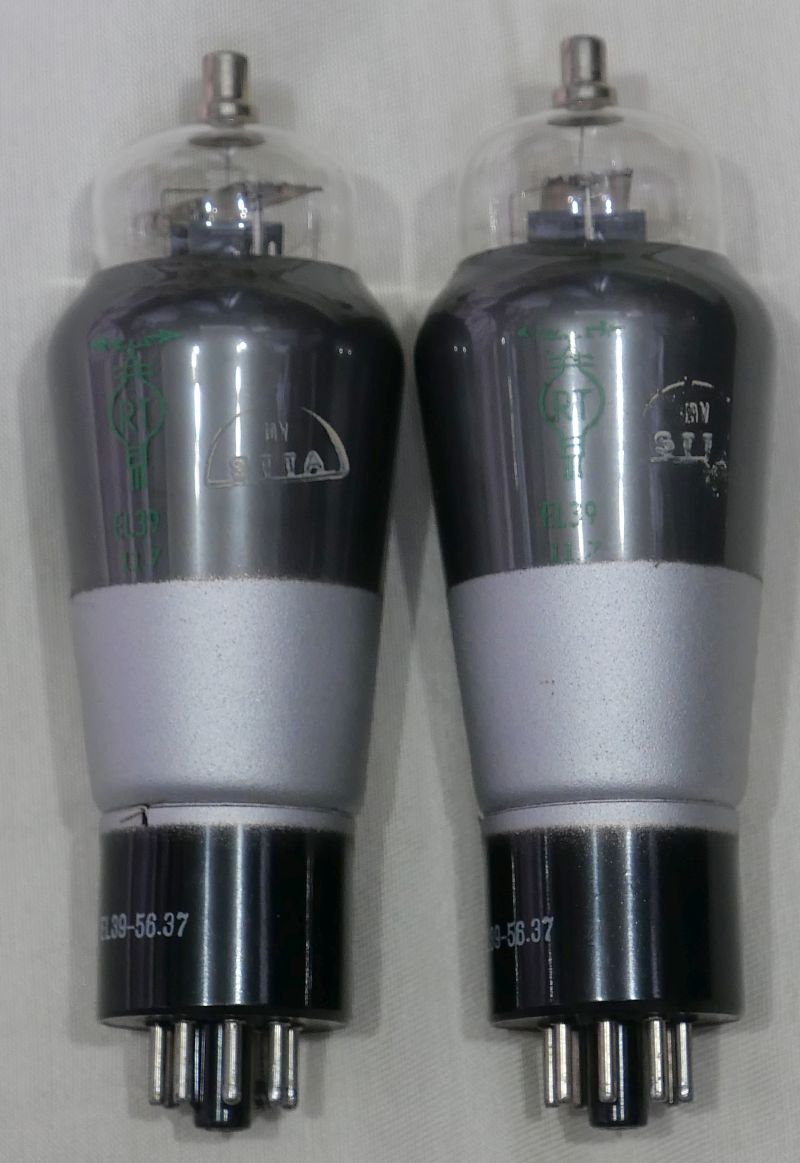

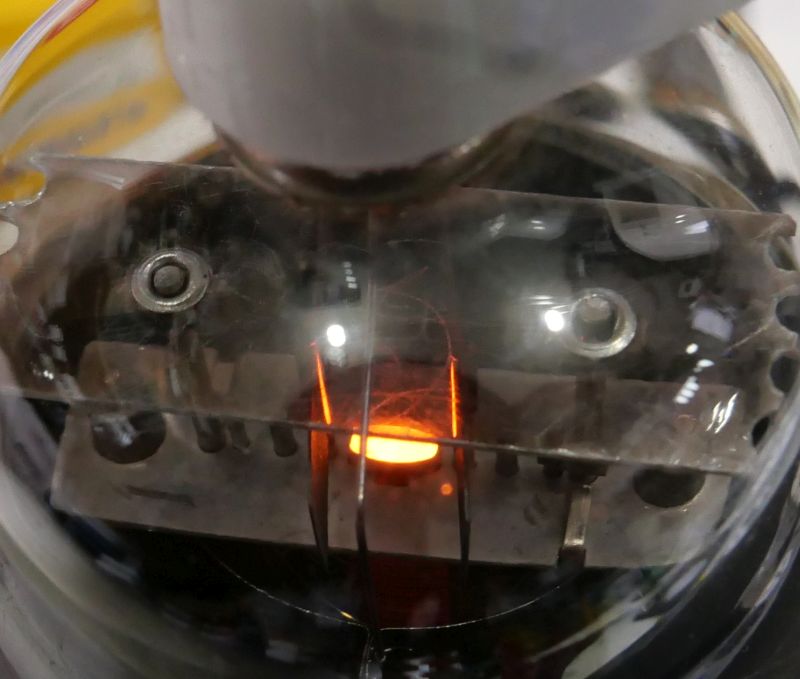

EL39という真空管を紹介します。
随分前にebayで購入しました。

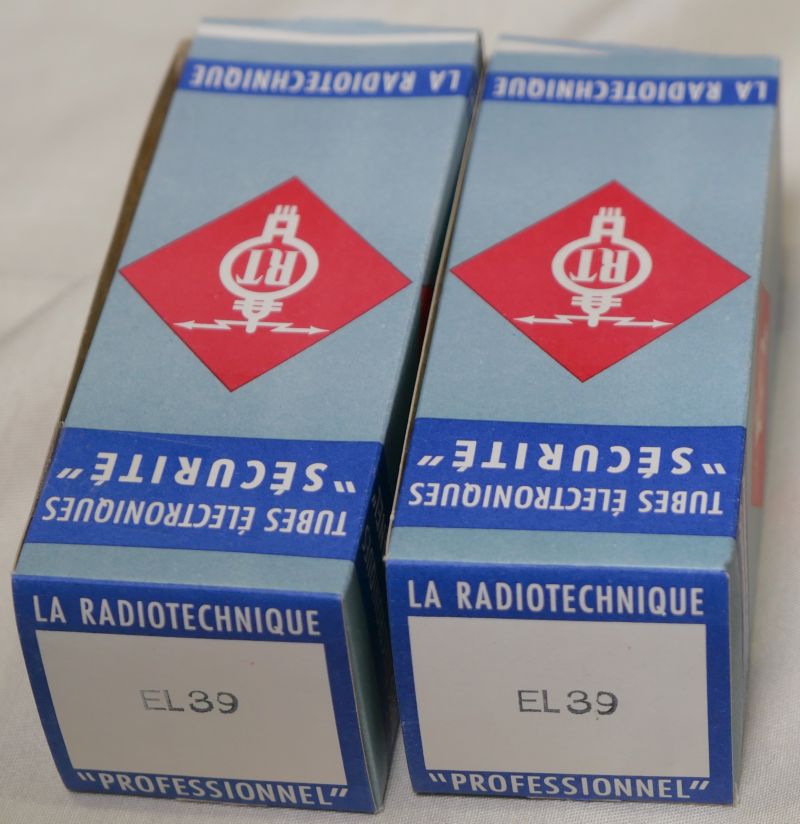

RTの箱。

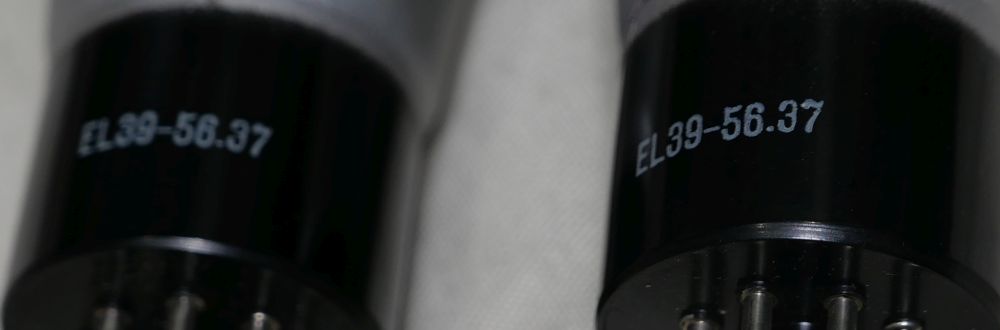

これは1956年37週と解釈してよいのでしょうか．．．

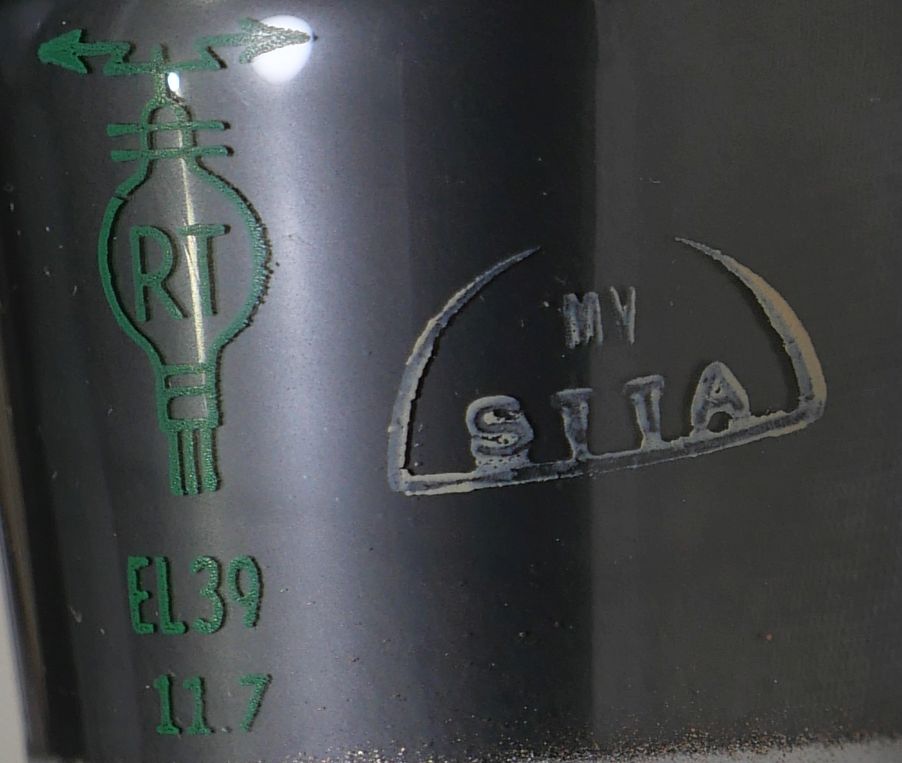

RTのロゴの横のMV STTAは何でしょう？？？
規格が不明ですが、 EL5 の系列だそうです。
ただし、ピン配置には注意が必要です。
6番ピンはGNDに繋いでください。
ここが浮いていると、正常に動作しません。（後述）
etracerで特性を測定しましょう。

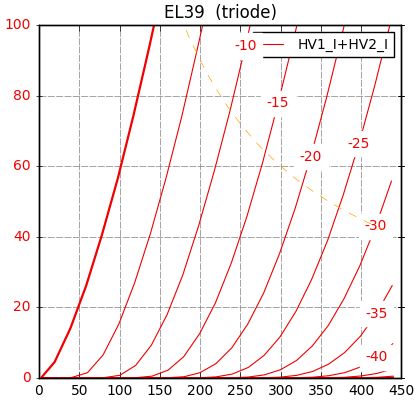

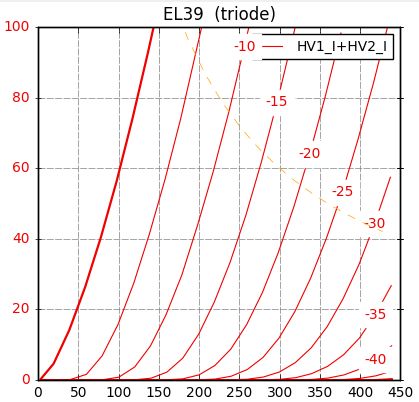

三極管接続
Ep=250V
Eg1=-14.6V
Ip+Ig2=49.53ｍA
Ig2=5.13ｍA
rp=1356Ω
gm=8398μS
μ=11.4V/V
五極菅接続
Ep=250V
Eg2=180V
Ip+Ig2=49.56ｍA
Ig2=4.97ｍA
rp=28262Ω
gm=8584μS
μ=242.6V/V
三極管接続
Ep=250V
Eg1=-13.8V
Ip+Ig2=49.65ｍA
Ig2=4.94ｍA
rp=1350Ω
gm=8307μS
μ=11.2V/V
五極菅接続
Ep=250V
Eg2=180V
Eg1=-7.4V
Ip+Ig2=50.56ｍA
Ig2=4.97ｍA
rp=26157Ω
gm=8467μS
μ=221.5V/V

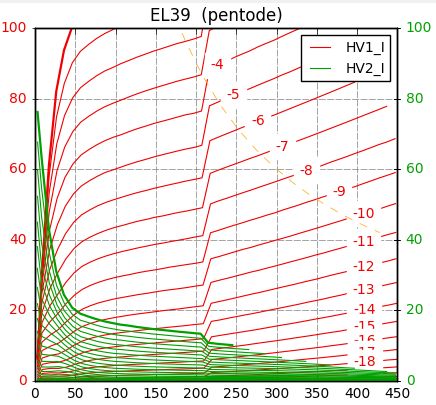

因みに6番ピンを浮かした状態です。
正常に動作していないことがわかります。
たぶん、この特性からすると6番がサプレッサーグリッドですね。
なかなか難しいです。
随分前にebayで購入しました。
RTの箱。
これは1956年37週と解釈してよいのでしょうか．．．
RTのロゴの横のMV STTAは何でしょう？？？
規格が不明ですが、 EL5 の系列だそうです。
ただし、ピン配置には注意が必要です。
6番ピンはGNDに繋いでください。
ここが浮いていると、正常に動作しません。（後述）
etracerで特性を測定しましょう。
三極管接続
Ep=250V
Eg1=-14.6V
Ip+Ig2=49.53ｍA
Ig2=5.13ｍA
rp=1356Ω
gm=8398μS
μ=11.4V/V
五極菅接続
Ep=250V
Eg2=180V
Ip+Ig2=49.56ｍA
Ig2=4.97ｍA
rp=28262Ω
gm=8584μS
μ=242.6V/V
三極管接続
Ep=250V
Eg1=-13.8V
Ip+Ig2=49.65ｍA
Ig2=4.94ｍA
rp=1350Ω
gm=8307μS
μ=11.2V/V
五極菅接続
Ep=250V
Eg2=180V
Eg1=-7.4V
Ip+Ig2=50.56ｍA
Ig2=4.97ｍA
rp=26157Ω
gm=8467μS
μ=221.5V/V
因みに6番ピンを浮かした状態です。
正常に動作していないことがわかります。
たぶん、この特性からすると6番がサプレッサーグリッドですね。
なかなか難しいです。
