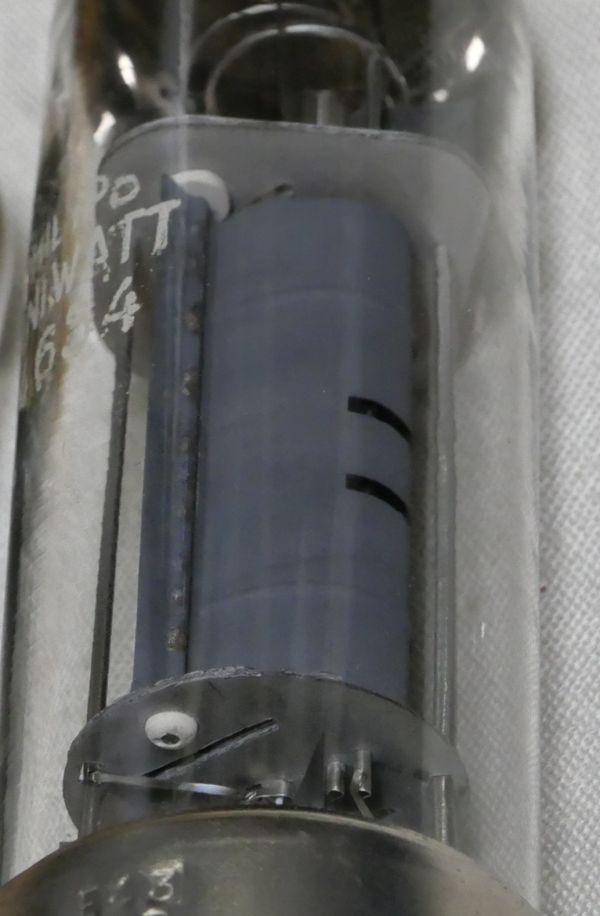

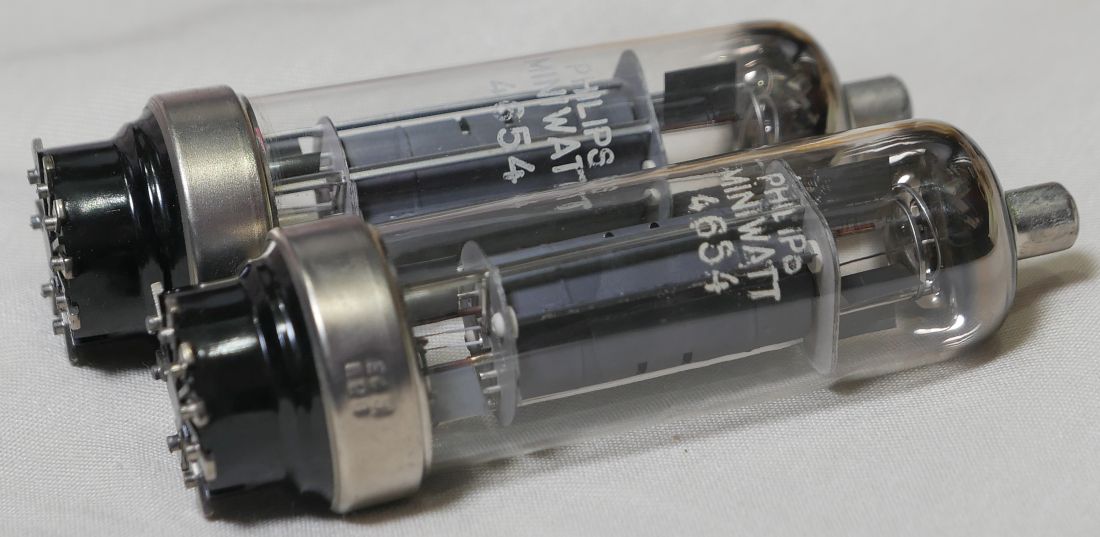

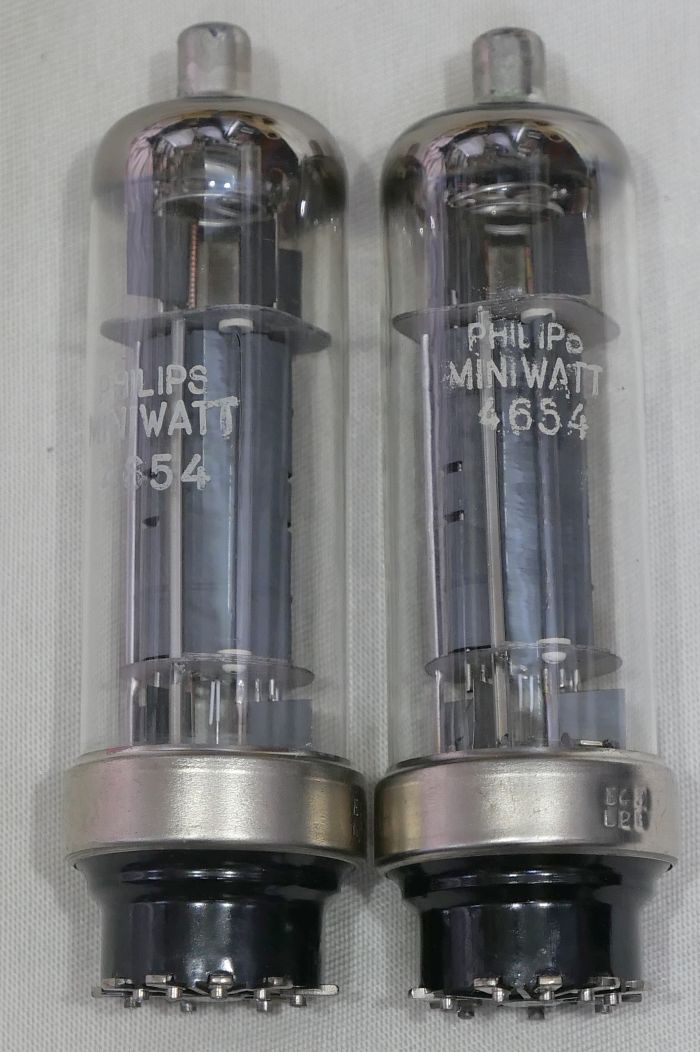

4654という真空管を紹介します。
規格は Frankさんの資料室の「PHILIPS 4654規格表」 が参考になります。
EL34に近いらしいですが、EL34のPdは25Wで4654は18Wですので注意が必要です。
etracerで特性を測定しましょう。
感度の高い球なので、Eg2は165Vで。（低いSg電圧でも余裕でフルパワーいけます）
【1本目】Eh=6.3V, Ih=1.51A

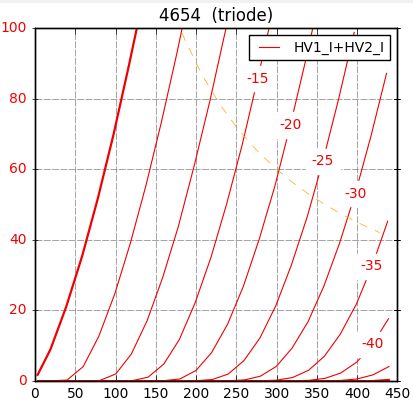

三極管接続
Ep=250V
Ip+Ig2=49.78ｍA
Ig2=5.79ｍA
rp=1269Ω
gm=8676S
μ=11.0V/V

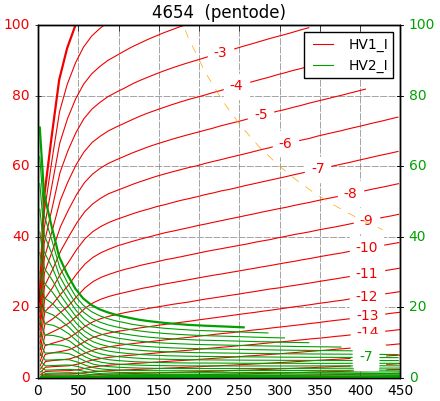

五極菅接続
Ep=250V
Eg2=165V
Eg1=-7.4V
Ip+Ig2=50.28ｍA
Ig2=5.58ｍA
gm=8457μS
μ=177.7V/V
【2本目】Eh=6.3V, Ih=1.50A

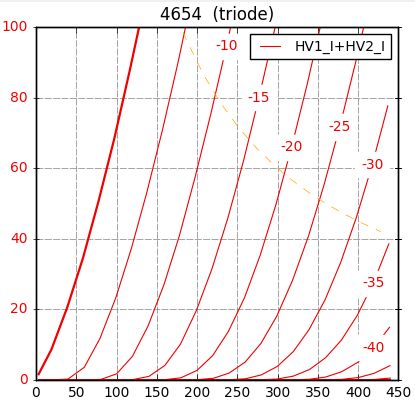

三極管接続
Ep=250V
Ip+Ig2=50.39ｍA
Ig2=5.70ｍA
rp=1257Ω
gm=8599S
μ=10.8V/V
五極菅接続
Ep=250V
Eg2=165V
Eg1=-7.8V
Ip+Ig2=50.30ｍA
Ig2=5.51ｍA
rp=20096Ω
gm=8592μS
μ=172.7V/V
綺麗な特性が得られました。
感度が高く、かつ直線性も良好です。

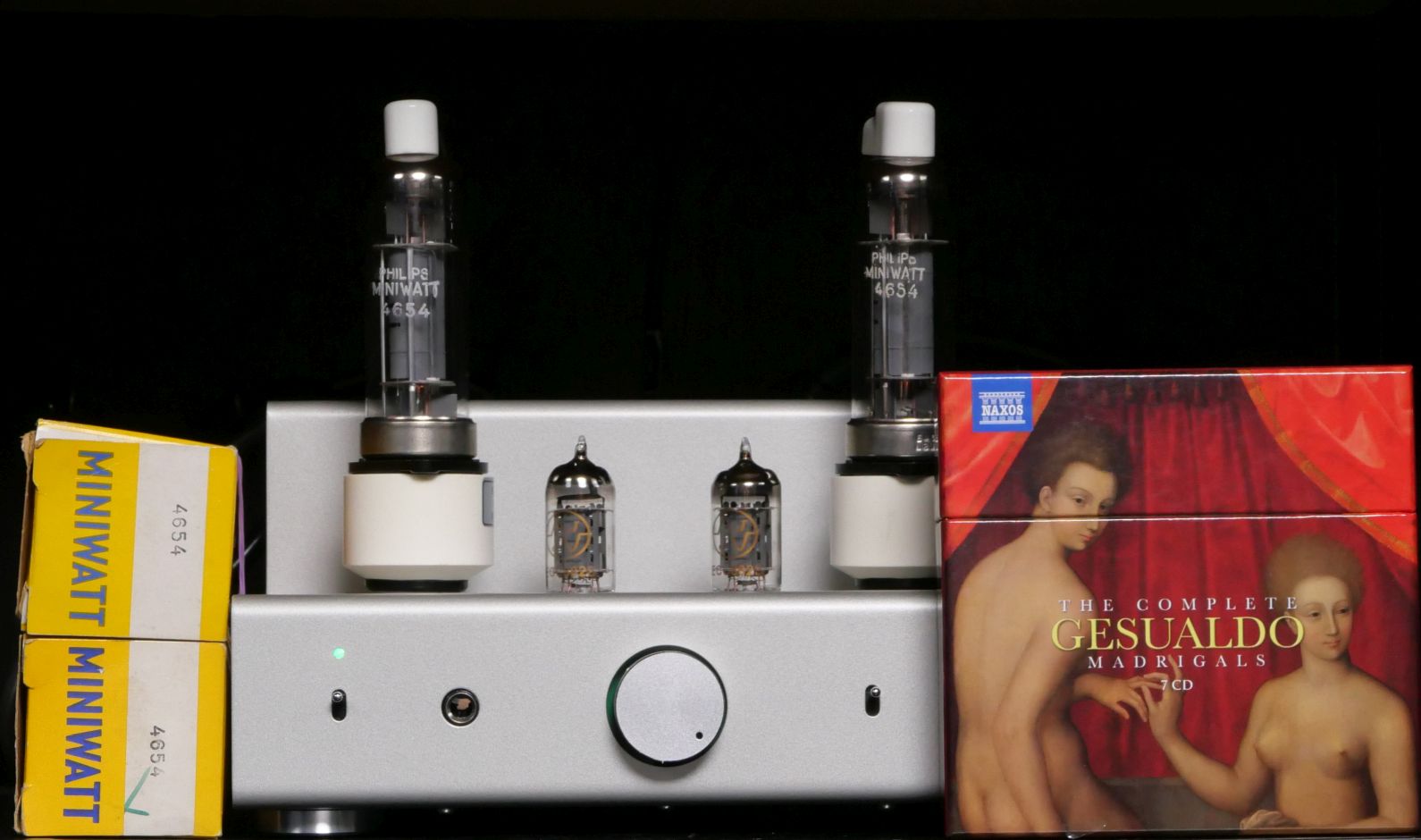

細身で魅力的な真空管です。
規格は Frankさんの資料室の「PHILIPS 4654規格表」 が参考になります。
EL34に近いらしいですが、EL34のPdは25Wで4654は18Wですので注意が必要です。
etracerで特性を測定しましょう。
感度の高い球なので、Eg2は165Vで。（低いSg電圧でも余裕でフルパワーいけます）
【1本目】Eh=6.3V, Ih=1.51A
三極管接続
Ep=250V
Ip+Ig2=49.78ｍA
Ig2=5.79ｍA
rp=1269Ω
gm=8676S
μ=11.0V/V
五極菅接続
Ep=250V
Eg2=165V
Eg1=-7.4V
Ip+Ig2=50.28ｍA
Ig2=5.58ｍA
gm=8457μS
μ=177.7V/V
【2本目】Eh=6.3V, Ih=1.50A
三極管接続
Ep=250V
Ip+Ig2=50.39ｍA
Ig2=5.70ｍA
rp=1257Ω
gm=8599S
μ=10.8V/V
五極菅接続
Ep=250V
Eg2=165V
Eg1=-7.8V
Ip+Ig2=50.30ｍA
Ig2=5.51ｍA
rp=20096Ω
gm=8592μS
μ=172.7V/V
綺麗な特性が得られました。
感度が高く、かつ直線性も良好です。
細身で魅力的な真空管です。
