EL6という真空管を紹介します。
手持ちはTUNGSRAMです。

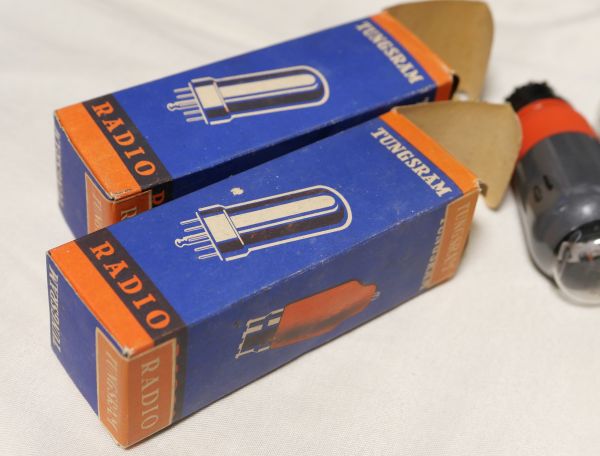

箱。
規格に関しては、 Frankさんの資料室の「EL6」規格表 が参考になりますが、
どうもヒーター電流が規格と実測と異なります。実測では1.2Aではなく1.6Aでした。

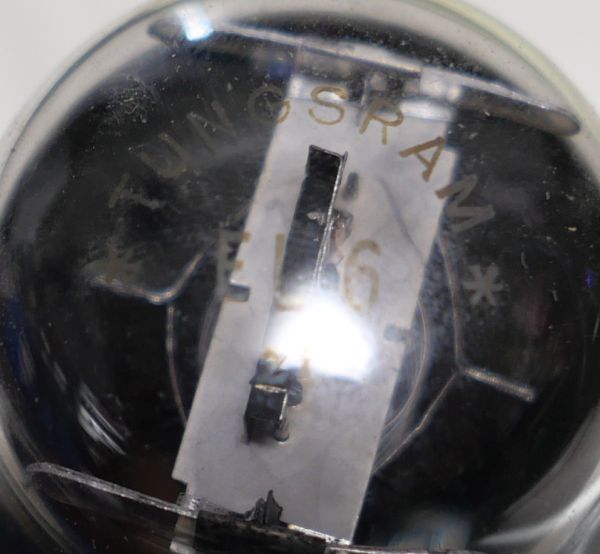

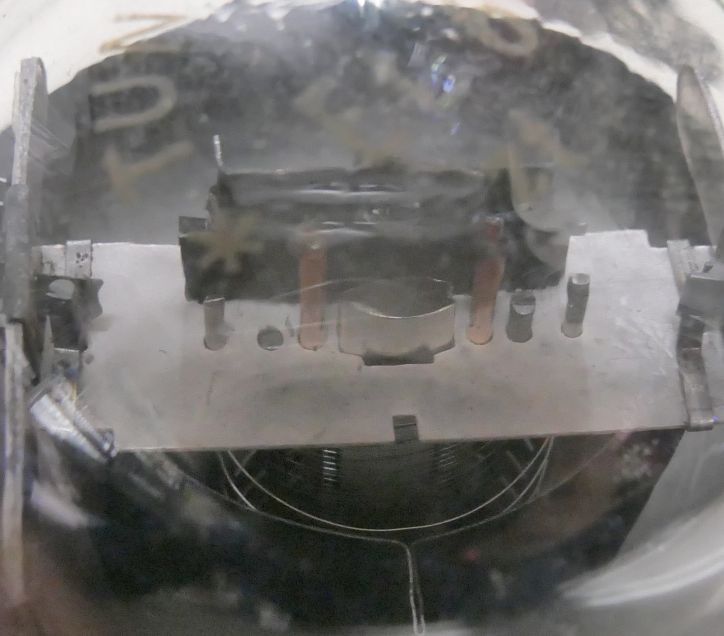

太いカソード。

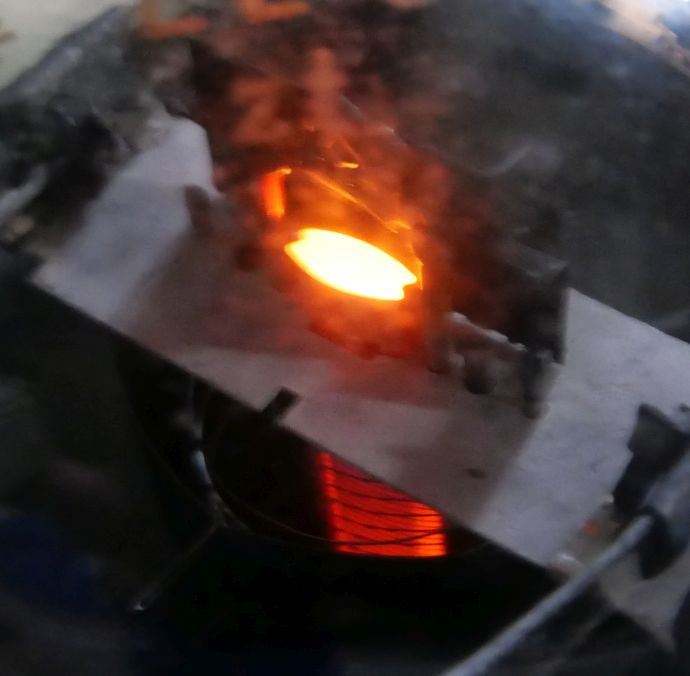

そして6.3V1.6Aのヒーターが灯ります。
ヒーター電力が大きいことが音の良し悪しに繋がるわけではないですが、なんとなく頼もしいですよね。

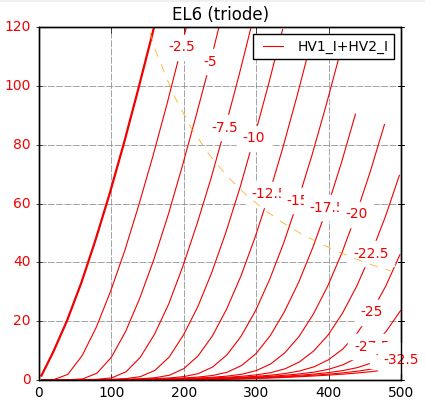

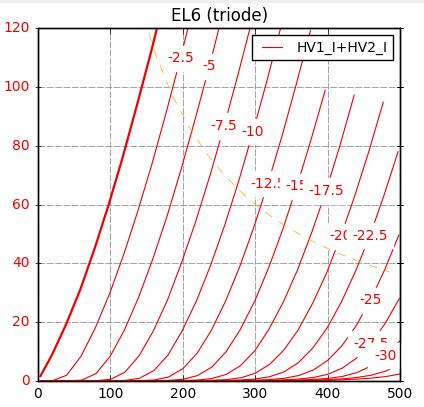

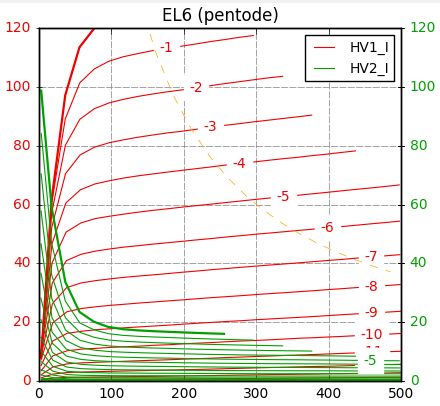

etracerで特性を測定しましょう。
プレート損失はEL12同様に18Wと仮定しました。
【1本目】Eh=6.3V, Ih=1.59A
三極管接続
Ep=260V
Eg1=-9.8V
Ip+Ig2=51.96ｍA
Ig2=7.00ｍA
rp=1369Ω
gm=12689μS
μ=17.4V/V
Ep=260V
Eg2=195V
Eg1=-5.6V
Ip+Ig2=52.08ｍA
Ig2=7.28ｍA
gm=12435μS
μ=569.5V/V
【2本目】Eh=6.3V, Ih=1.59A
三極管接続
Ep=260V
Eg1=-10.0V
Ip+Ig2=52.80ｍA
Ig2=6.17ｍA
rp=1362Ω
gm=11768μS
μ=16.0V/V
五極菅接続
Ep=260V
Eg2=195V
Eg1=-5.7V
Ip+Ig2=52.55ｍA
Ig2=6.44ｍA
rp=41744Ω
gm=11666μS
μ=487.0V/V
とても感度が高く素直な特性だと思います。
手持ちはTUNGSRAMです。
箱。
規格に関しては、 Frankさんの資料室の「EL6」規格表 が参考になりますが、
どうもヒーター電流が規格と実測と異なります。実測では1.2Aではなく1.6Aでした。
太いカソード。
そして6.3V1.6Aのヒーターが灯ります。
ヒーター電力が大きいことが音の良し悪しに繋がるわけではないですが、なんとなく頼もしいですよね。
etracerで特性を測定しましょう。
プレート損失はEL12同様に18Wと仮定しました。
【1本目】Eh=6.3V, Ih=1.59A
三極管接続
Ep=260V
Eg1=-9.8V
Ip+Ig2=51.96ｍA
Ig2=7.00ｍA
rp=1369Ω
gm=12689μS
μ=17.4V/V
Ep=260V
Eg2=195V
Eg1=-5.6V
Ip+Ig2=52.08ｍA
Ig2=7.28ｍA
gm=12435μS
μ=569.5V/V
【2本目】Eh=6.3V, Ih=1.59A
三極管接続
Ep=260V
Eg1=-10.0V
Ip+Ig2=52.80ｍA
Ig2=6.17ｍA
rp=1362Ω
gm=11768μS
μ=16.0V/V
五極菅接続
Ep=260V
Eg2=195V
Eg1=-5.7V
Ip+Ig2=52.55ｍA
Ig2=6.44ｍA
rp=41744Ω
gm=11666μS
μ=487.0V/V
とても感度が高く素直な特性だと思います。
