Sep 21, 2025

11E2（CV276）という真空管

テーマ：オーディオ機器について(3912)

カテゴリ：真空管

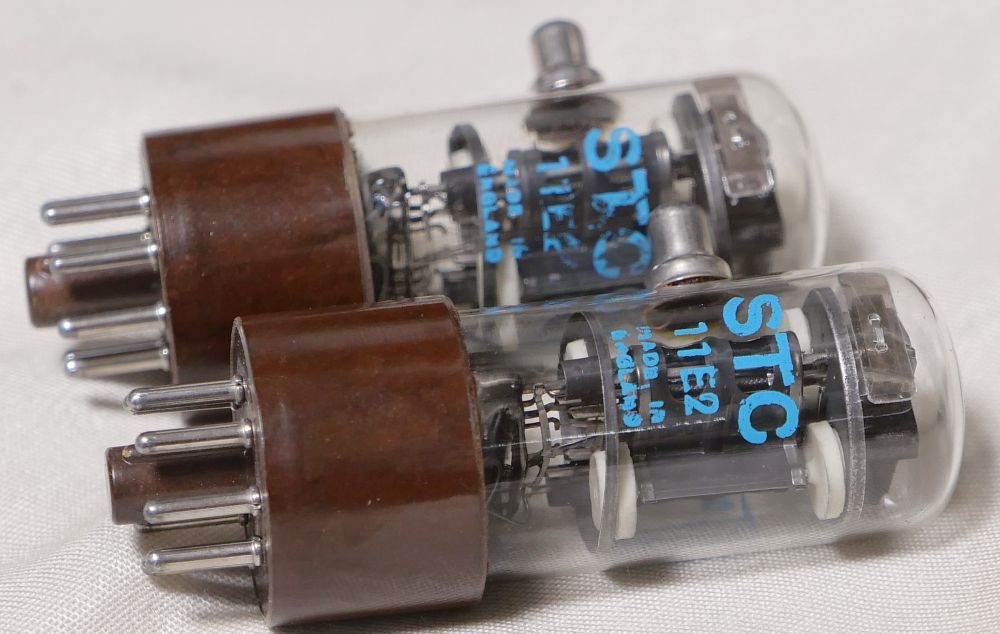

11E2（CV276）という真空管を紹介します。

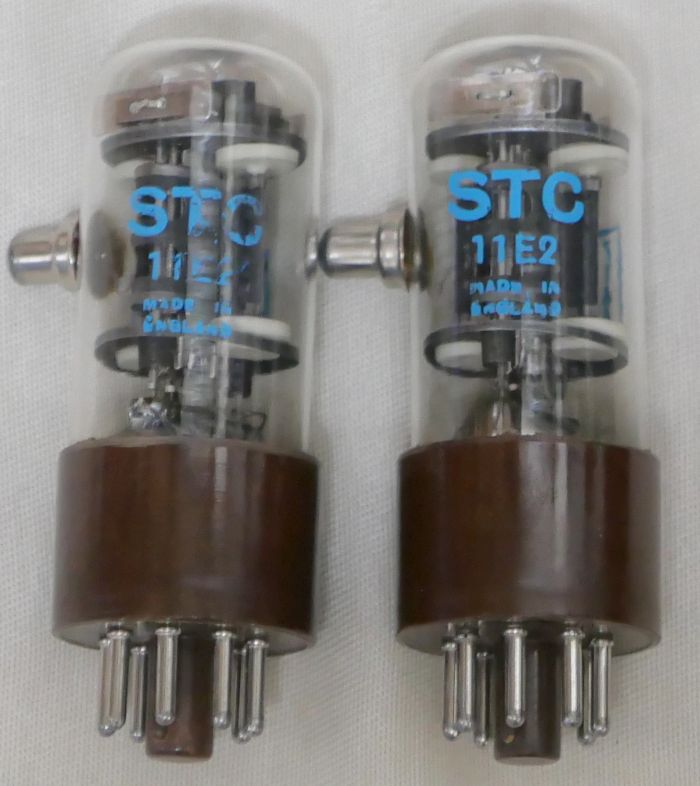

秋葉原の真空管ショップで見つけました。
因みに箱にはITTという印字でした。ちょうどSTCからITTへの切り替わりの頃でしょう。

ピン配置はプレート以外は6L6などと同様でプレートのみサイドに出ています。高電圧に対応するためでしょう。

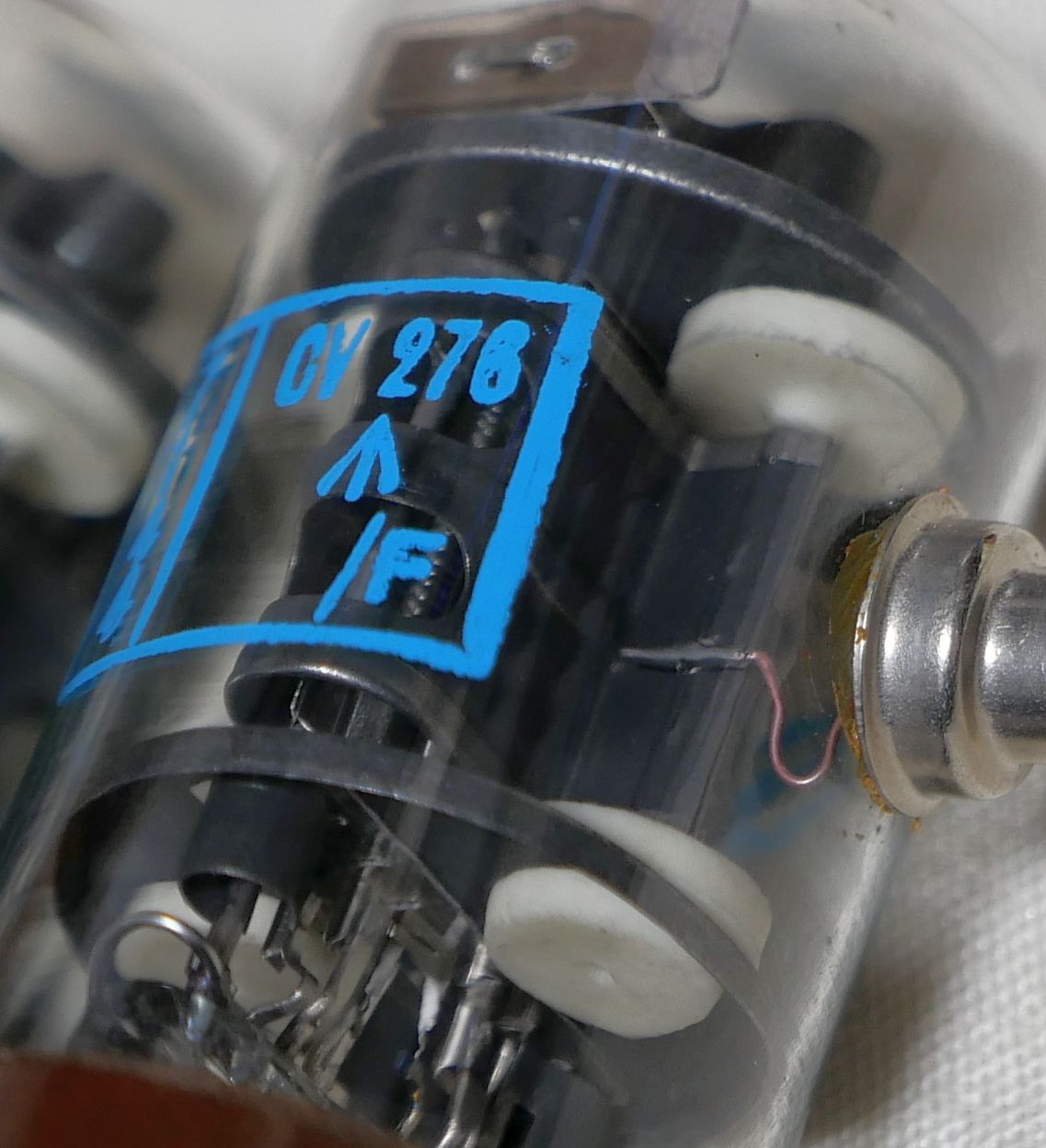

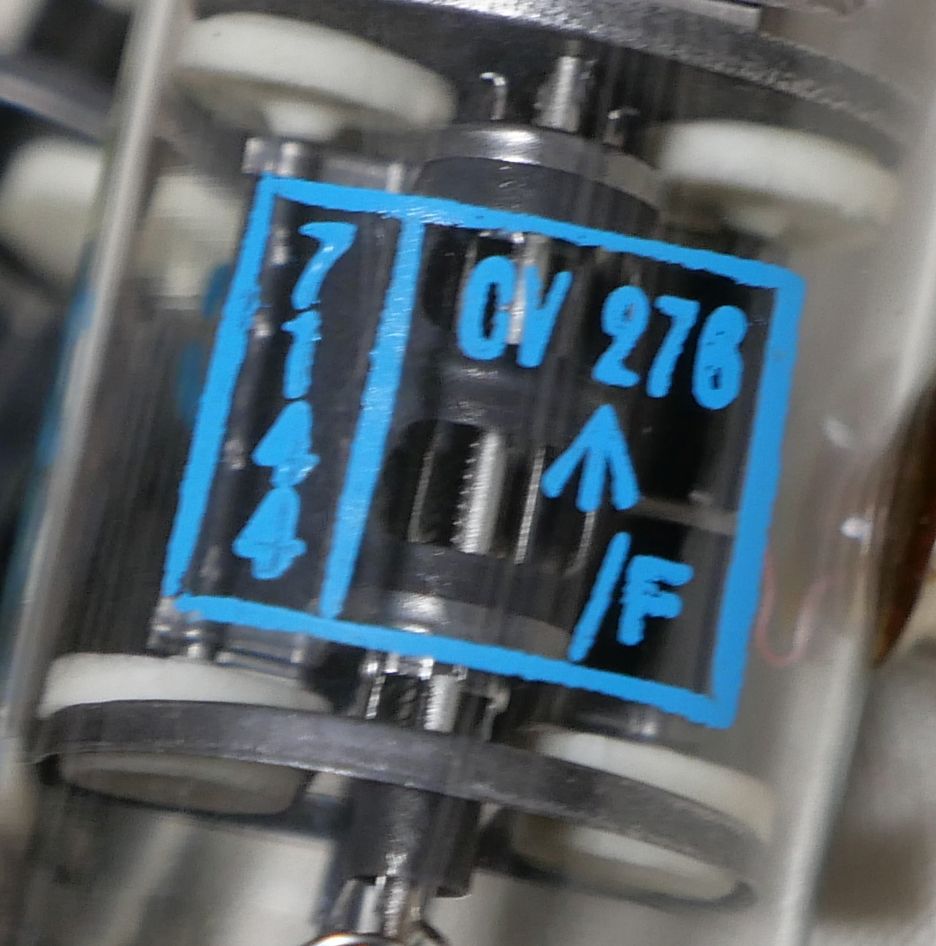

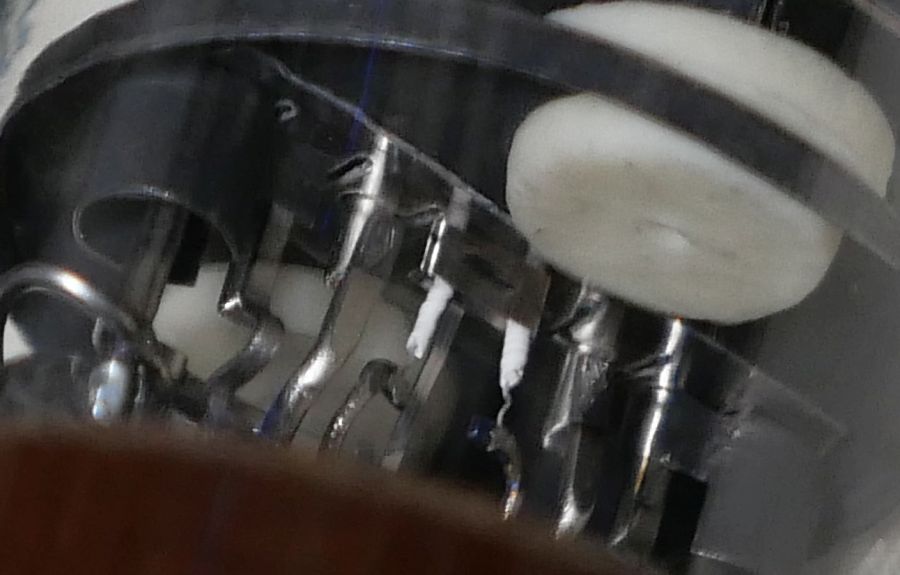

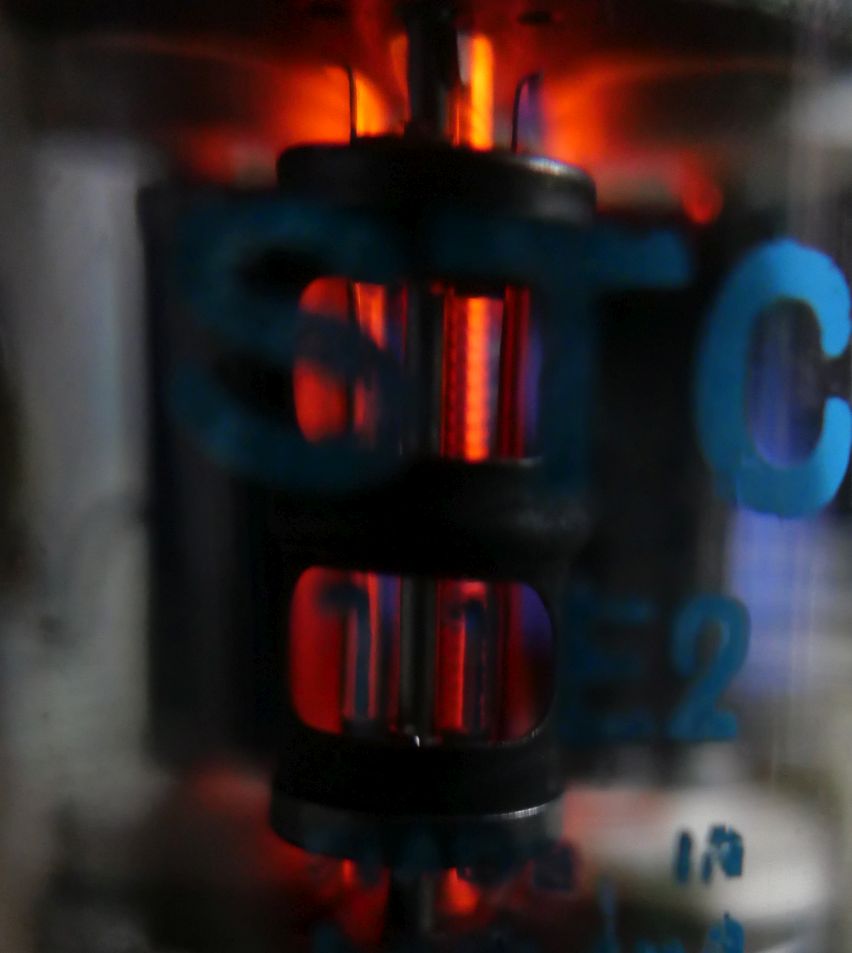

窓から中の電極が見えます。

高電圧動作に特化した構造のようです。

しっかりした造りですね。

規格は、 The Valve Museum「11E2」 と、 The Valve Museum「CV276」

レーダーのパルス増幅管のようで、とにかく瞬時に大電流を通すための真空管です。
そのぶん、カソードから一気に電子が出るようにヒーター電力が大きいです。
この小柄なバルブの電極で6.3V0.9A（807や6L6と同じ）です。
逆に言えば、過大に電流を流さないオーディオ用途では大きなヒーター電力は必要無いのでは？？
そして規格通りにヒーターを焚いてしまうと、一般的な真空管より早くカソードの能力が落ちてしまうのでは？？という印象を受けます。
そこで今回はヒーター電圧6.3Vと5.0Vで測定することにしました。

etracerで特性を測定しましょう。

【1本目】
Eh=6.3V, Ih=0.91A

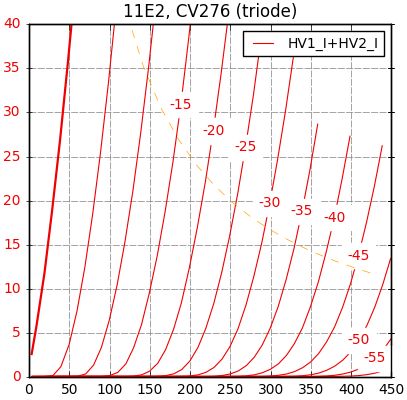

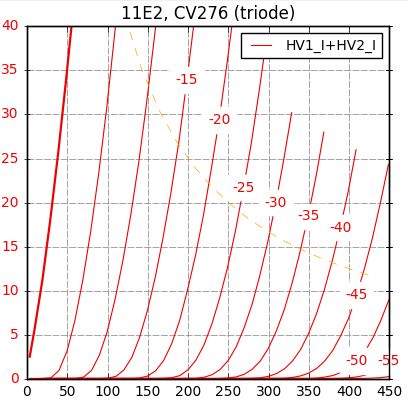

三極菅接続

Ep=230V

Ip+Ig2=17.11mA
Ig2=1.44mA
rp=2167Ω
gm=4062μS
μ=8.8V/V

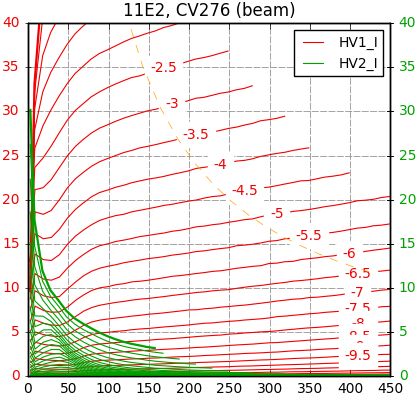

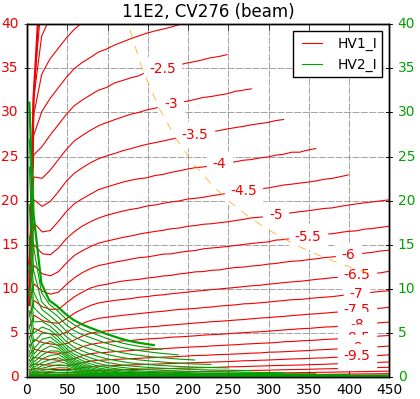

Ep=230V
Eg2=75V
Eg=-5.1V
Ip=16.80mA
Ig2=0.25mA
rp=66146Ω
gm=5840μS
μ=386.3V/V

Eh=5.0V, Ih=0.81A（6.3V換算で0.64A）

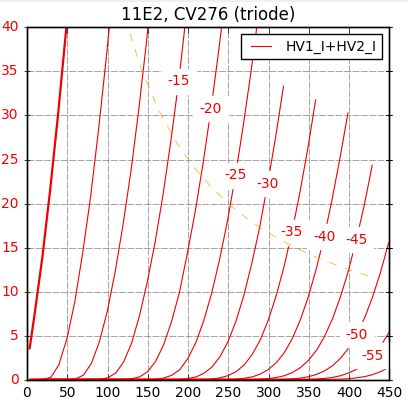

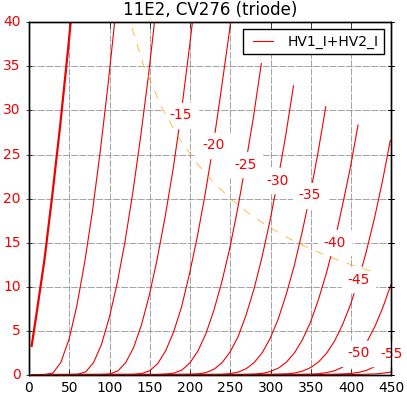

三極菅接続

Ep=230V
Eg=-21.5V
Ip+Ig2=17.07mA
Ig2=1.44mA
rp=2177Ω
gm=4014μS
μ=8.7V/V

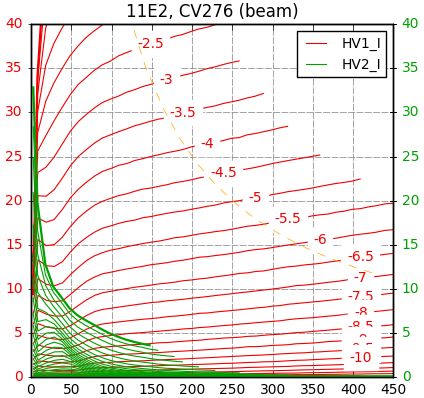

ビーム管接続

Ep=230V
Eg2=75V
Eg=-4.7V
Ip=17.11mA
Ig2=0.24mA
rp=84486Ω
gm=5928μS
μ=500.8V/V

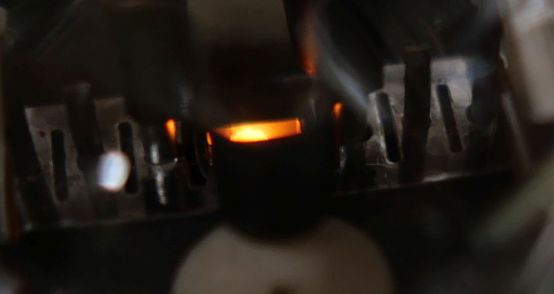

ヒーター電圧を5Vに落としてもビクともしません。カソードの能力は十分な印象です。

試しにヒーター電圧を4Vにしてみました。
Eh=4.0V, Ih=0.74A（6.3V換算で0.47A）

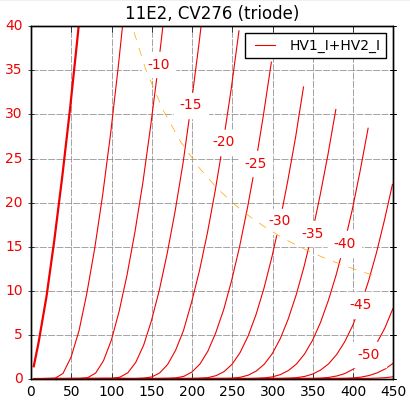

三極管接続

Ep=230V
Eg=-21.0V
Ip+Ig2=17.07mA
Ig2=1.43mA
rp=2211Ω
gm=4165μS
μ=8.8V/V

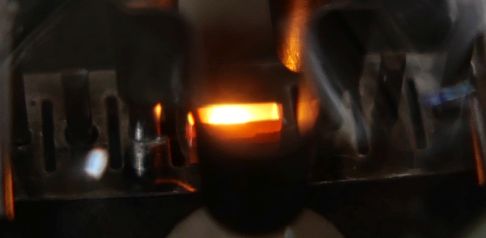

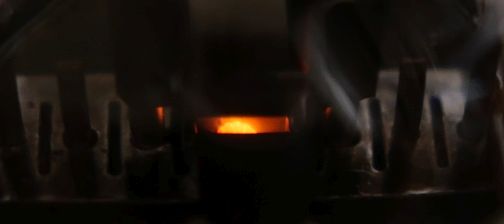

全然悪くないのですが、ヒーターはかなり暗く、カソードも加熱しきれていない印象です。
単純にIp特性のみを見る限りは4Vまで落とせるように見えますが、4Vでの長期間運用はカソードが燻って音の抜けが悪くなると思われます。
因みにヒーター電力は5V時は6F6より少し高い程度で、4V時は6K6より少し高い程度です。

【2本目】
Eh=6.3V, Ih=0.91A
三極菅接続

Ep=230V
Eg=-22.9V
Ip+Ig2=16.89mA
Ig2=1.38mA
rp=2150Ω
gm=3911μS
μ=8.4V/V

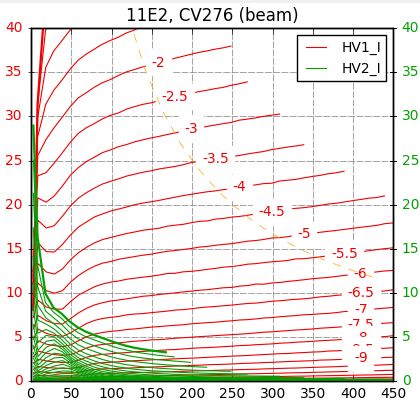

ビーム管接続

Ep=230V
Eg2=75V
Eg=-5.4V
Ip=17.10mA
Ig2=0.18mA
rp=67098Ω
gm=5958μS
μ=399.8V/V

Eh=5.0V, Ih=0.78A（6.3V換算で0.62A）
三極菅接続

Ep=230V
Eg=-22.3V
Ip+Ig2=17.09mA
Ig2=1.40mA
rp=2143Ω
gm=3991μS
μ=8.6V/V

ビーム管接続

Ep=230V
Eg2=75V
Eg=-5.0V
Ip=17.22mA
Ig2=0.18mA
rp=68489Ω
gm=5913μS
μ=405.0V/V

230Vで17mA。12kΩの負荷が最適ですね。
プレート損失5Wは使いにくいですが、割と効率良く出力電力がとれます。三結でも定電圧領域までしっかり振れる印象ですね。
とはいえ、使い勝手は良いとはいえません。あまり手を出さないほうがよいです。

今回の測定から、ヒーターやカソードの色味からも5.0Vでも余裕がありそうであることがわかりました。
一般に「ヒーター電圧を下げるのは悪だ」とは言われますが、自分の真空管で何をやっても勝手だと思っています。この真空管は二度とレーダーには使われず私の玩具となりますので。
