5639という真空管を紹介します。
数年前、よくわからずに買ってしまったものです。

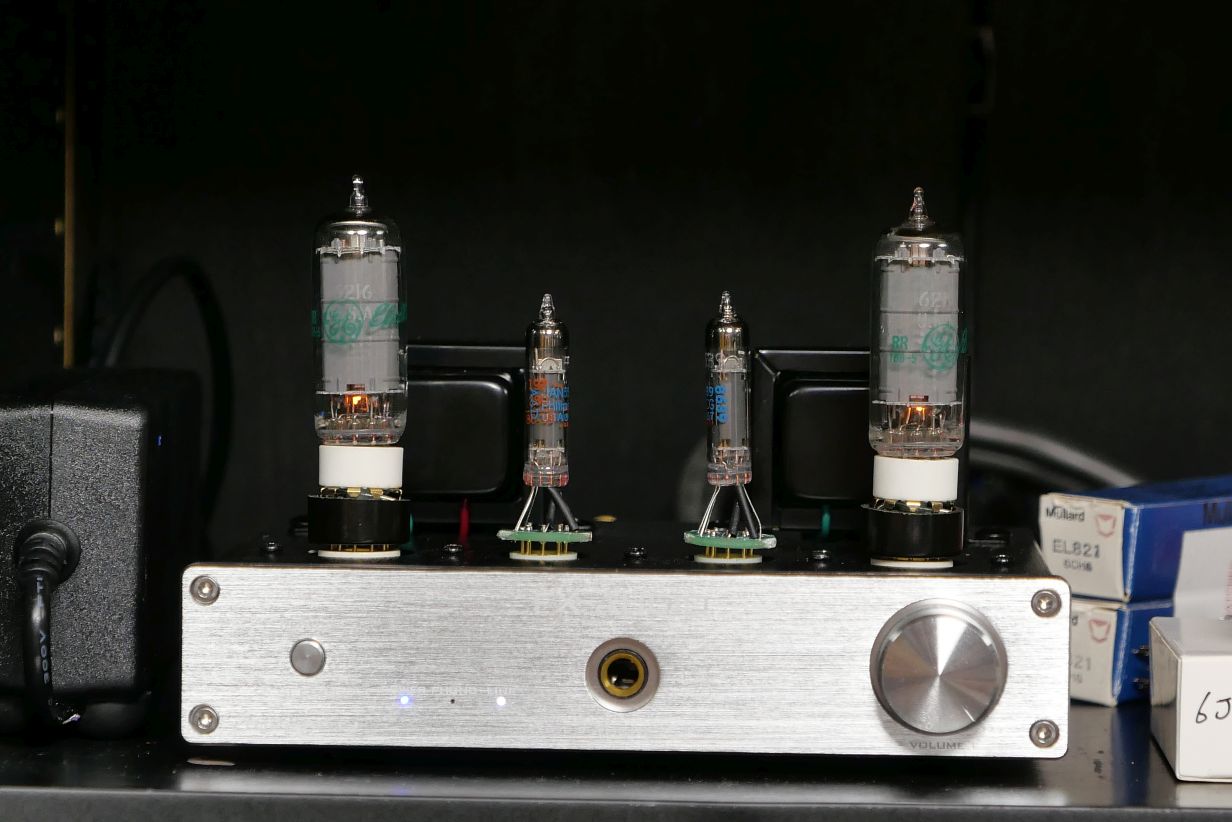

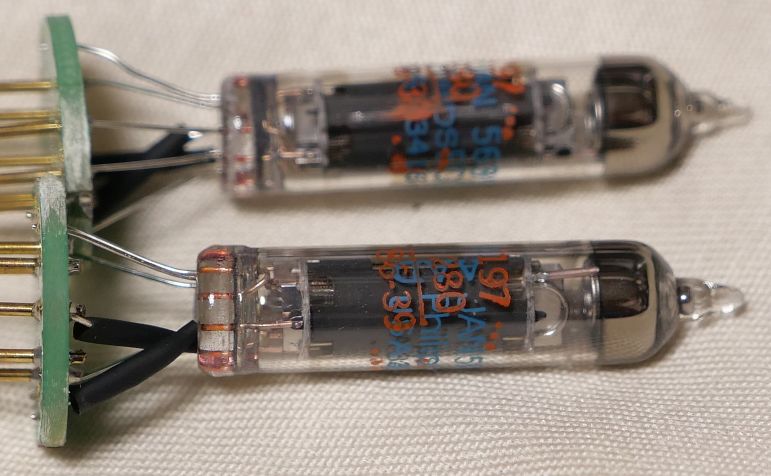

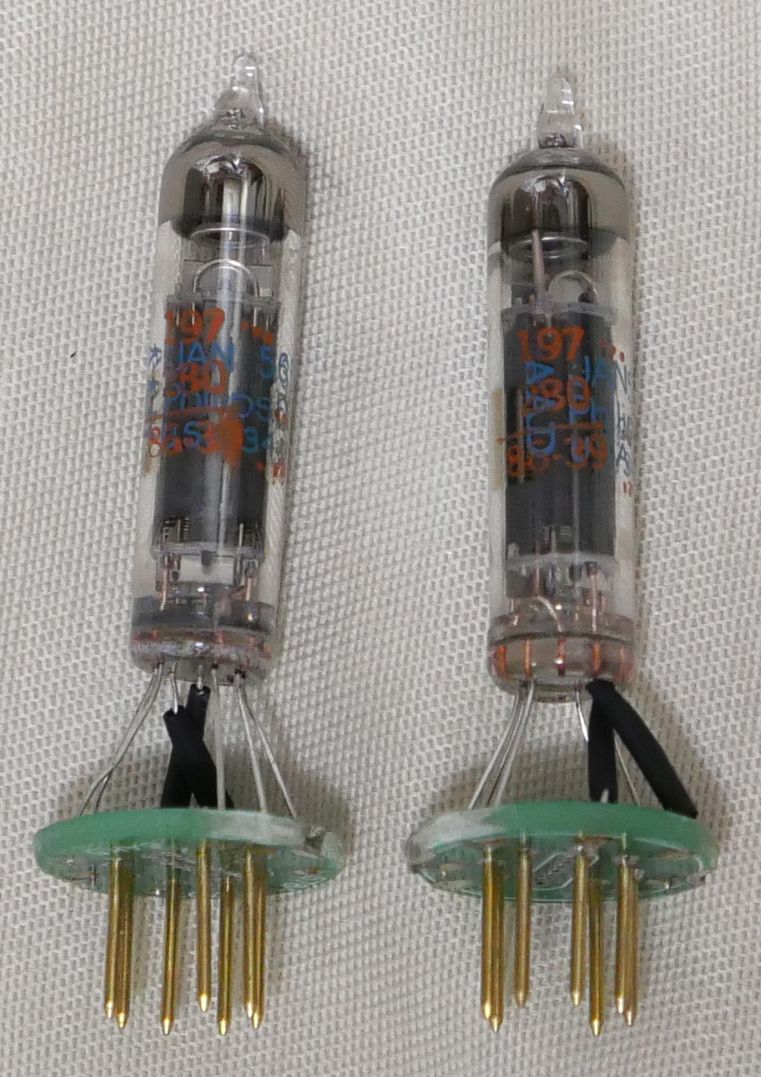

端子はピンではなくリード線であるため、7ピンのソケットに収めています。
規格は、 Frankさんの資料室「Tung-Sol 5639」規格表 が参考になります。
この細身のバルブに6.3V0.45Aのヒーターですので発熱は多い印象です。
規格表によるとプレート損失が3.5Wなのですが大丈夫でしょうか。この数値は放熱器のようなものをを付けないと厳しいのでは？と考えます。

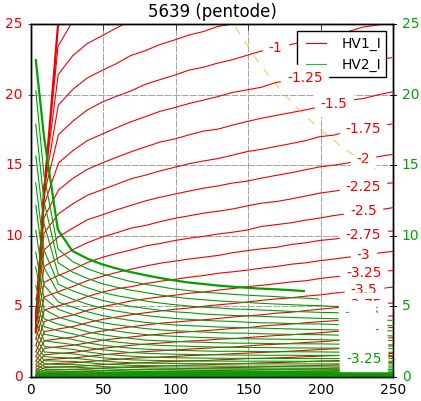

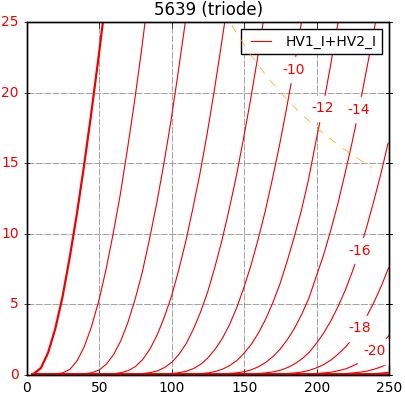

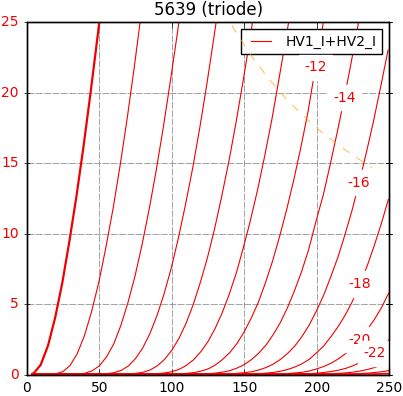

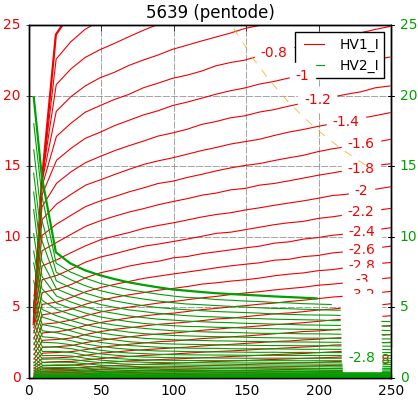

etracerで特性を測定しましょう。
【1本目】
三極管接続
Ep=130V
Eg=-7.7V
Ip+Ig2=12.01mA
Ig2=2.67mA
rp=2157Ω
gm=5672μS
μ=12.2V/V
五極菅接続
Ep=130V
Eg2=65V
Ip=12.09mA
Ig2=2.48mA
rp=62455Ω
gm=7045μS
μ=440.0V/V
Eh=6.3V, Ih=0.42A
三極管接続
Ep=130V
Eg=-7.2V
Ip+Ig2=11.81mA
Ig2=2.52mA
rp=2127Ω
gm=5827μS
μ=12.4V/V
五極菅接続
Ep=130V
Eg2=65V
Eg=-2.0V
Ip=11.65mA
Ig2=2.36mA
rp=80175Ω
gm=7631μS
μ=611.8V/V
フルパワーで0.25Wくらい出ます。
ただ、ヒーター点灯だけで相当熱くなります。とにかく、熱を逃がすにはサイズが（面積が）小さすぎます。
正直、小型という意外に何らメリットはありませんが、それと引き換えに小さい真空管で音が出るという楽しさはありますね。
三結でμが12くらいですのでTUBE-P01Jの初段にギリギリ使えるかどうか。バイアスも違うので色んな意味で厳しいです。
数年前、よくわからずに買ってしまったものです。
端子はピンではなくリード線であるため、7ピンのソケットに収めています。
規格は、 Frankさんの資料室「Tung-Sol 5639」規格表 が参考になります。
この細身のバルブに6.3V0.45Aのヒーターですので発熱は多い印象です。
規格表によるとプレート損失が3.5Wなのですが大丈夫でしょうか。この数値は放熱器のようなものをを付けないと厳しいのでは？と考えます。
etracerで特性を測定しましょう。
【1本目】
三極管接続
Ep=130V
Eg=-7.7V
Ip+Ig2=12.01mA
Ig2=2.67mA
rp=2157Ω
gm=5672μS
μ=12.2V/V
五極菅接続
Ep=130V
Eg2=65V
Ip=12.09mA
Ig2=2.48mA
rp=62455Ω
gm=7045μS
μ=440.0V/V
Eh=6.3V, Ih=0.42A
三極管接続
Ep=130V
Eg=-7.2V
Ip+Ig2=11.81mA
Ig2=2.52mA
rp=2127Ω
gm=5827μS
μ=12.4V/V
五極菅接続
Ep=130V
Eg2=65V
Eg=-2.0V
Ip=11.65mA
Ig2=2.36mA
rp=80175Ω
gm=7631μS
μ=611.8V/V
フルパワーで0.25Wくらい出ます。
ただ、ヒーター点灯だけで相当熱くなります。とにかく、熱を逃がすにはサイズが（面積が）小さすぎます。
正直、小型という意外に何らメリットはありませんが、それと引き換えに小さい真空管で音が出るという楽しさはありますね。
三結でμが12くらいですのでTUBE-P01Jの初段にギリギリ使えるかどうか。バイアスも違うので色んな意味で厳しいです。
