ライアック調光器 を含め、サーマルコントローラーを使った
スモークシステム が完成しました。

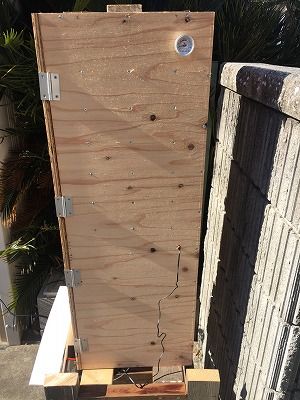

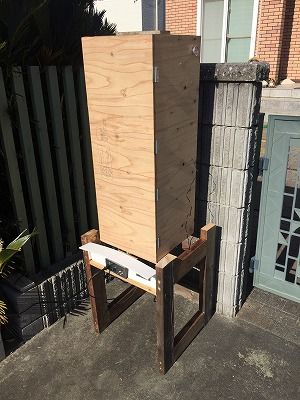

スモーカーの台を2x4材で作成したのですが、古い2x4材が固くて
所有している電動ドリルドライバーではコーススレッドがうまく打てない事にガッカリして
マキタのインパクトドライバー を購入する事になったのでした（笑）
このスモークシステムは ここの記事
この記事の時間制御部分がちょっと気になったので、持論を以下に展開します（笑）
１．記事の温度コントローラとタイマーの関係
記事の場合は温度コントローラーとタイマーが上図のように接続されています。
記事で使っているプログラムタイマーは電池が内蔵されたRTCベースのプログラムタイマーで
指定された時刻でON－OFFの制御が可能です。電池内蔵＆マイコンベースなので
上図の接続でも目的は果たせます。
しかしRevex（リーベック）社の24時間プログラムタイマーPT25のようなモーターを
利用したタイマーの場合には、温度が上がり、コンロがOFFの間にはタイマーにも給電され
ないのでタイマーが動きません。結果的にコンロがONの時間をコントロールする事になります。
２．改善した回路

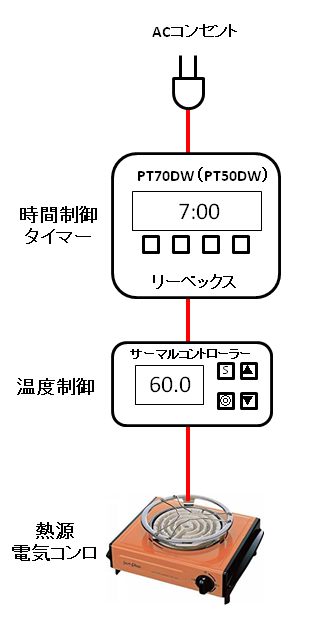

タイマーと温度コントローラーの位置を入れ替えただけです。
Revex社のPT25でも大丈夫です。

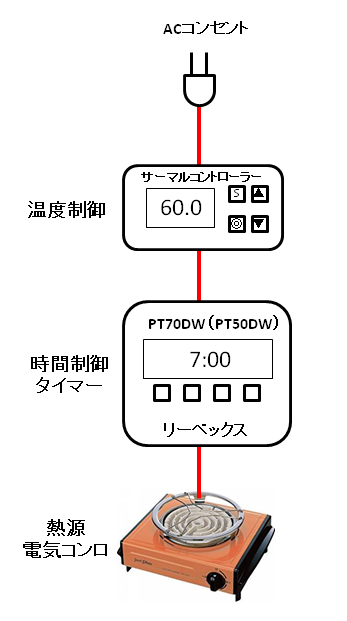

しかしRevex社のPT70DWやPT50DWは実時間制御方式なので、
設定が面倒です。「今から2時間」という設定をするのが面倒だと思います。
３．お勧めの回路（タイマー）

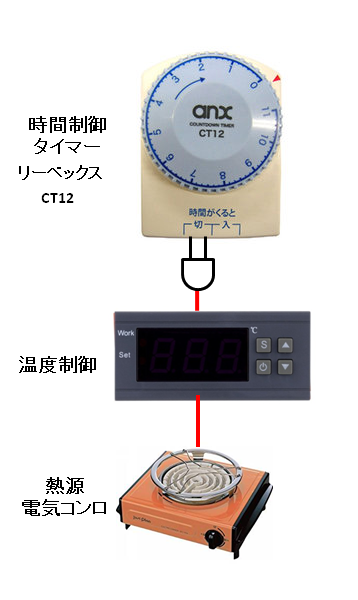

私はPT50DWを持っていたので買っていませんが、同じRevex社のCT１２と言うタイマー
実体で示すと上図のようになります。

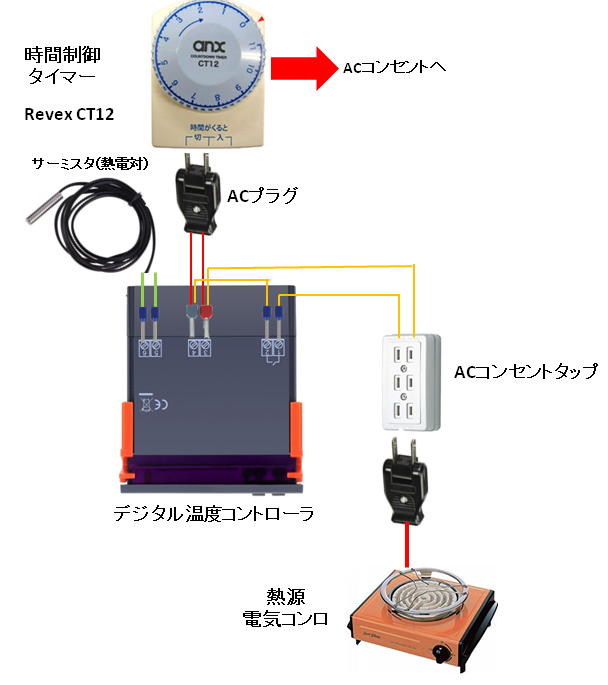

４．実体配線図

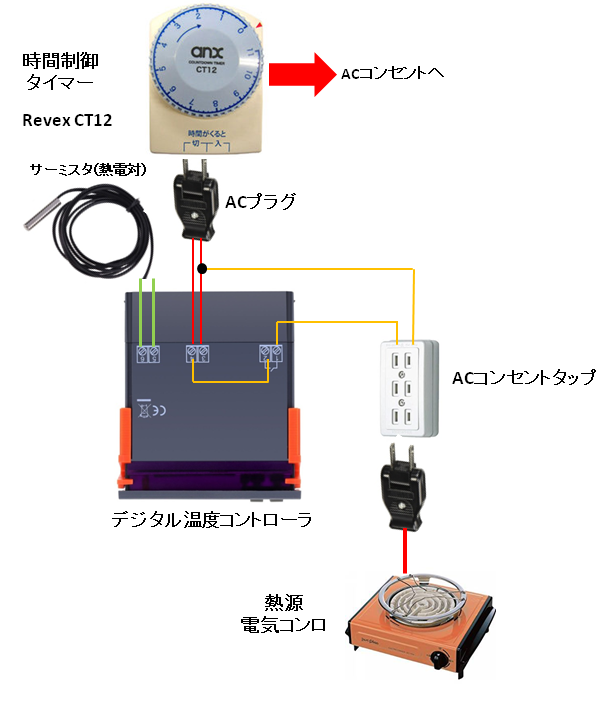

実際の配線を図で示したのが上です。
この配線で 先日ご紹介したフェルール端子 を使うと便利です。

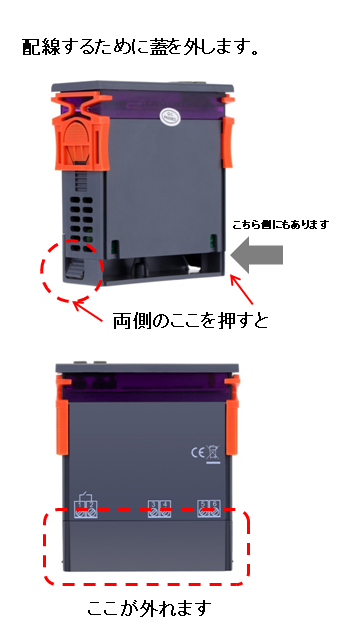

サーモコントローラの配線の蓋の外し方は下です。

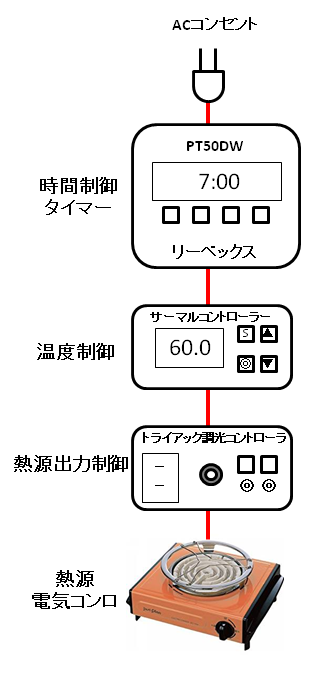

ちなみに私は以下の構成となっています。 タイマーはPT50DWを持って
いますが、設定が面倒なので今回は使いませんでした。
CT12タイマーが欲しいなぁ～
調光コントローラは 秋月キット で作りましたが、 AMAZON なんかで 安いの が沢山売っています。
