2019.12.25
テーマ： DIY (3812)
カテゴリ： マイコン
先日届いた自作AdafruitLCDKeypad互換基板を組んで動作を確認しました。本家は ここ

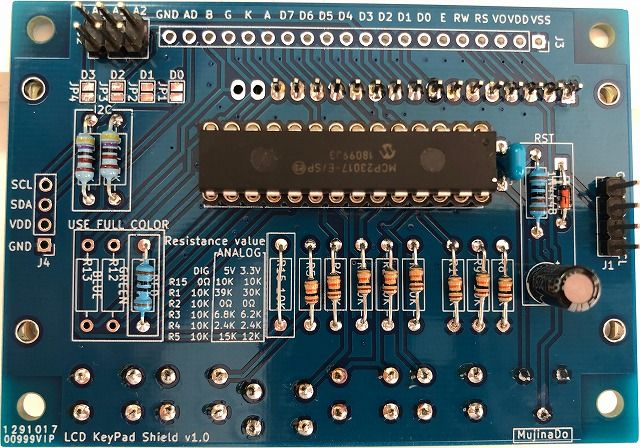

LCDの実装面と、抵抗などの部品の実装面を変えてあります。
操作系を表に出して、ケースなどに収めるためです。

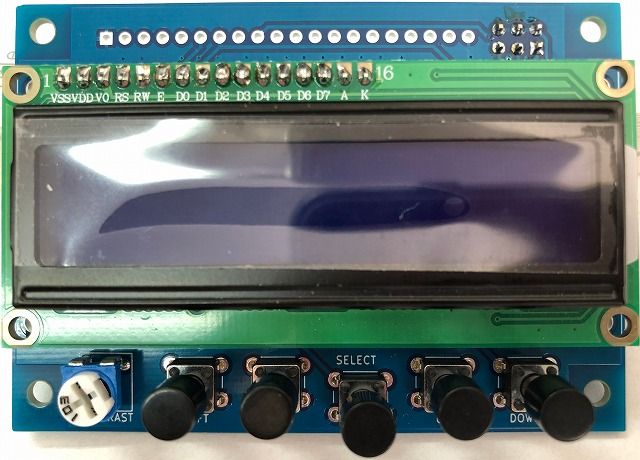

LCDの乗った操作側です。
ボタンの配置も少し変えてあります。 「LEFT/RIGHT」ボタンを左、真ん中に「SELECT」、右に「UP/DOWN」です。

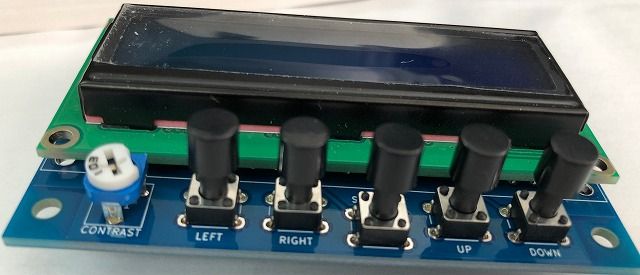

操作ボタンのタクトSWは、ボタン部分が長い物を使います。これでLCDの面よりボタンの上面が
上に出ます。

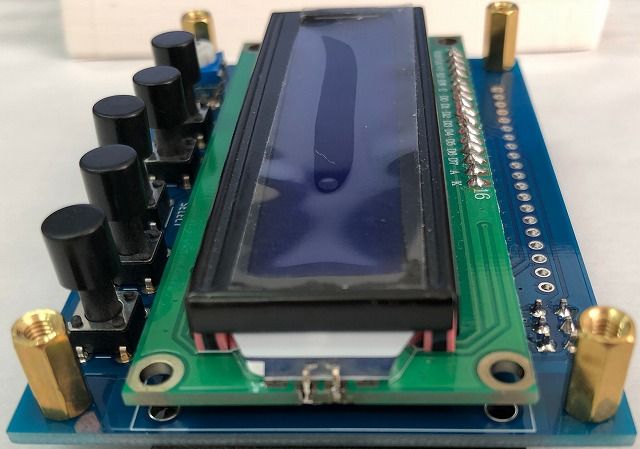

こんな風に、パネルに6角スペーサーでパネル取付にしたかったのです。

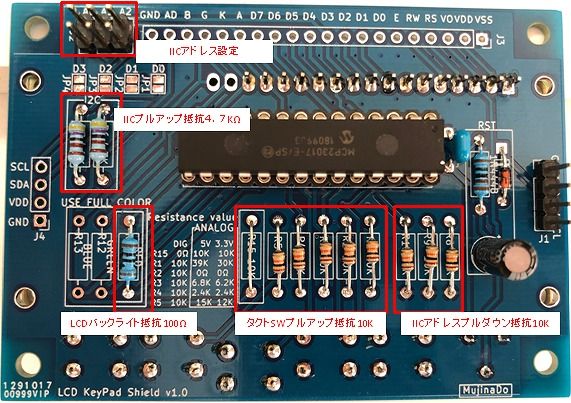

Adafruitのライブラリを使って制御するなら必要ありませんが、ついてても問題無いだろうと
実装してみました。
LCDKyePadの様にアナログ入力でスイッチが読め、LCDを直接マイコンに接続できるようにも
設計してります。
欲しい方はお譲りしますよ！ 確実にあまる予定ですから（笑）
