2012年05月28日
カテゴリ： キャンピングカーメンテナンス
マイミクのエンターさんからのご要望があり、
オルビスのベバストがどのように取り付けられているか
一連を撮影して見ました。
オルビスは非常に凝った温風の配管をしており、
キャブ部に満遍なく行き渡るようになっております。
そこも含めて分かるように撮影してみました。
＜室外＞

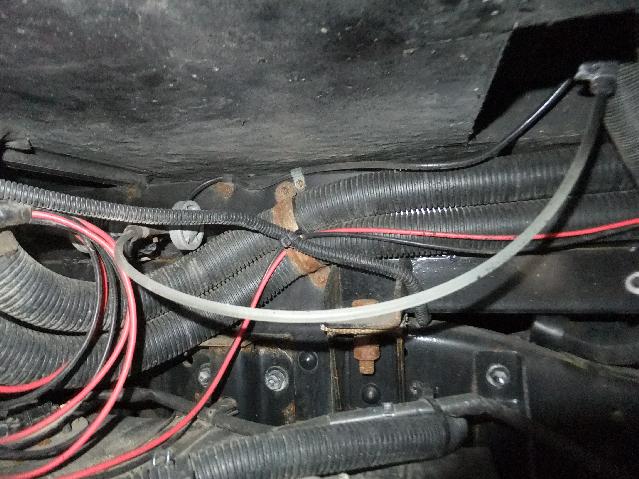

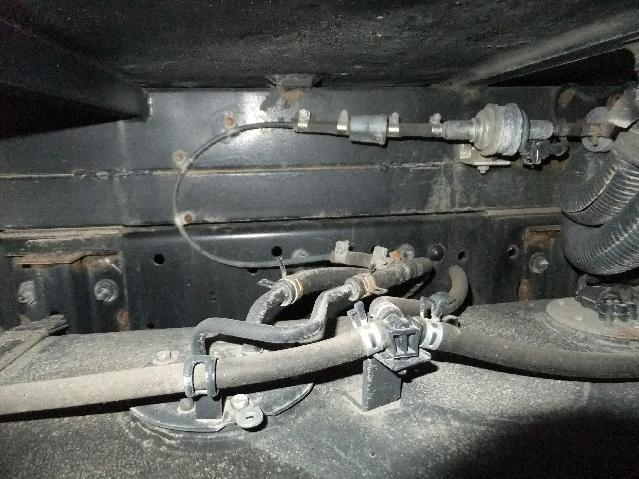

この辺の位置から燃料を取っているようです。

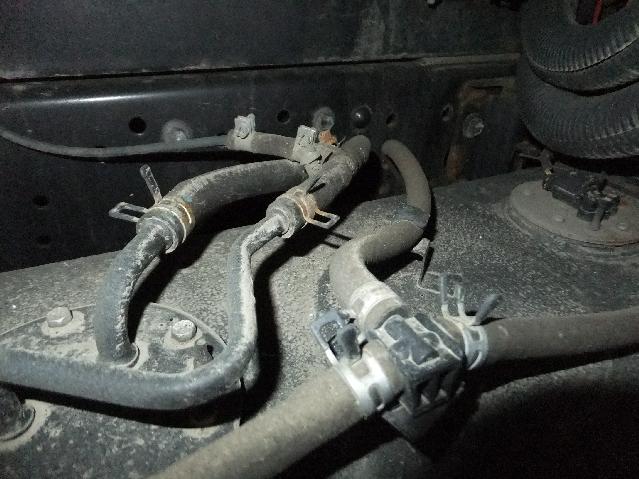

電磁ポンプまでの配管はこんな感じ

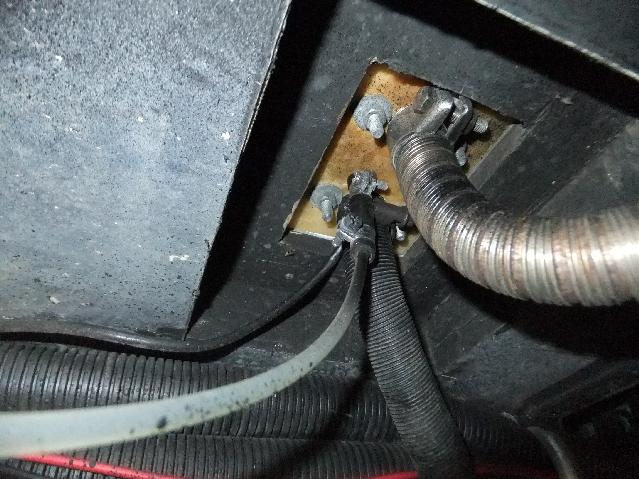

ベバストが室内から室外に貫通している部分はこんな感じ
透明なのが燃料ライン、黒いのがおそらく吸気。
銀色なのが排気かな。

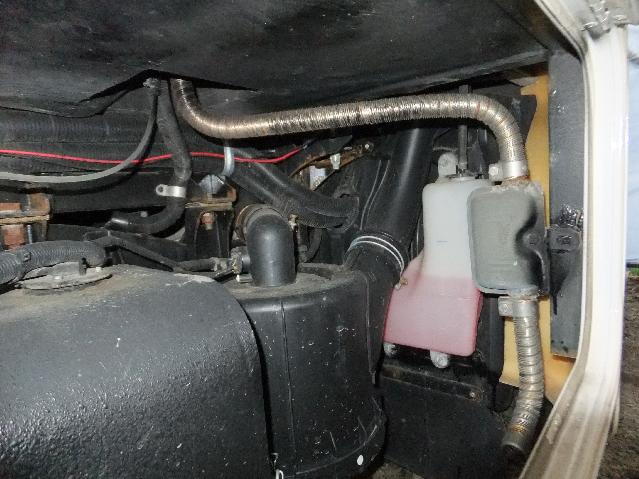

ベバストの給排まわりの全体はこんな位置関係です
＜室内のベバスト周り＞
オルビスはセカンドシート下についているようです。
ただしこれは、ＩＯとかのように、
温風配管がキャブ部全体に行き渡るようになっている場合です。
当方のユーロは窓以外ほとんどＩＯなので、ちょっと変則的かも。

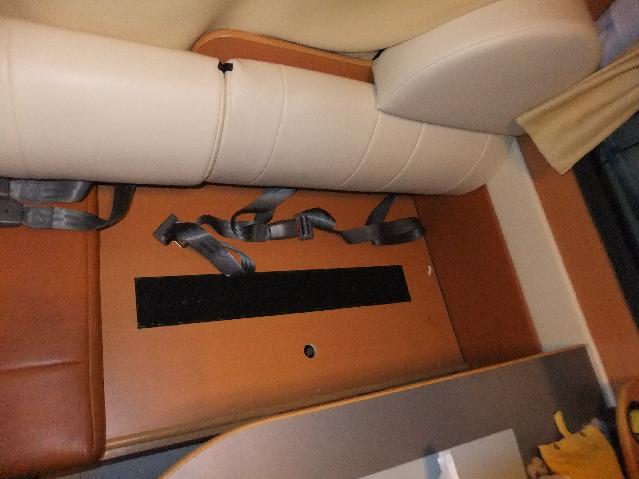

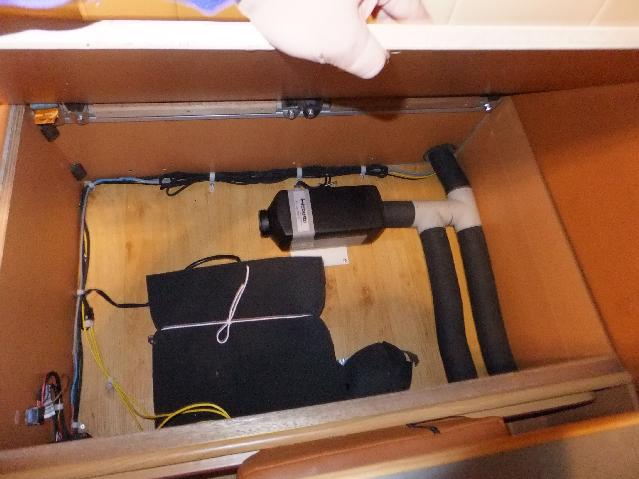

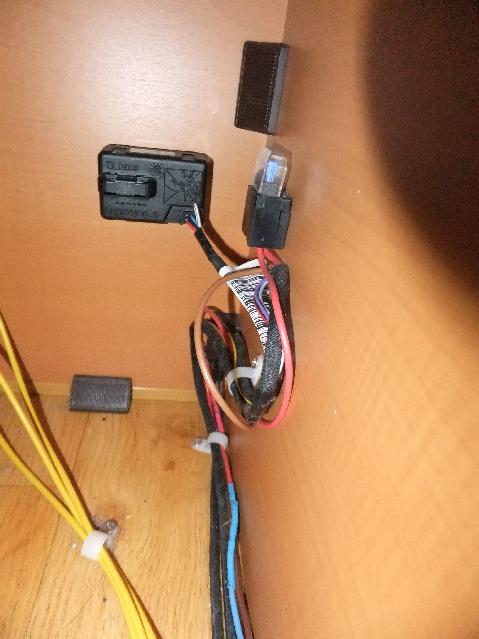

セカンドシート下を開けるとこんな感じ。
かなり余裕があるため、収納を付けたいと思っております。

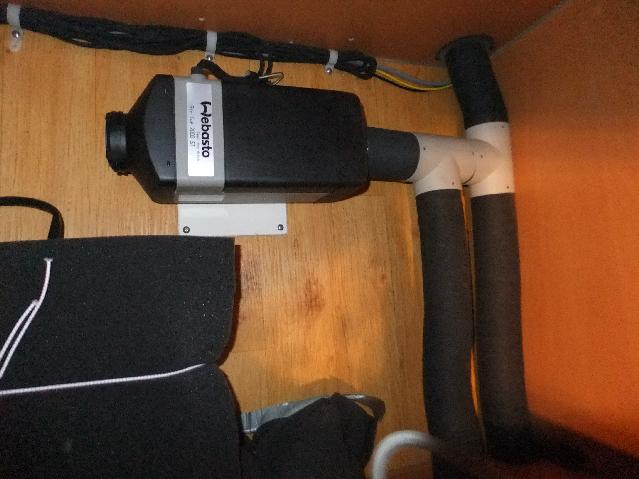

写真上側に伸びている配管はバンクルーム部へ
写真下側に伸びている配管は手前がダイネットへの排気で、
奥がトイレとリヤの２段ベッドに向かっているようです。

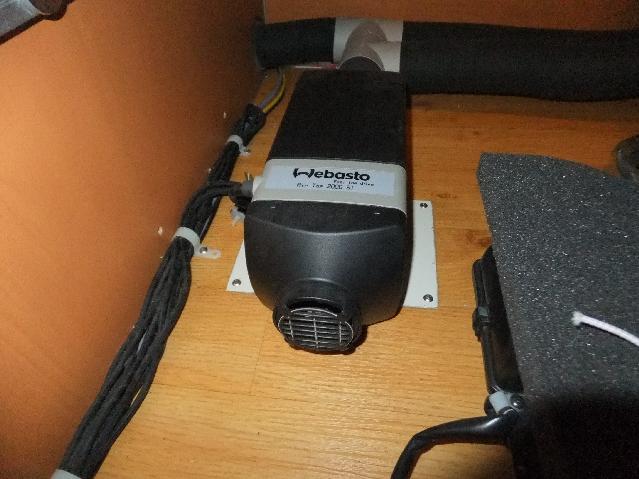

ベバストの手前右側にある黒いものは、走行ヒーターです。
北国の我が家は必需品です。
＜ベバスト温風の吹き出し口＞

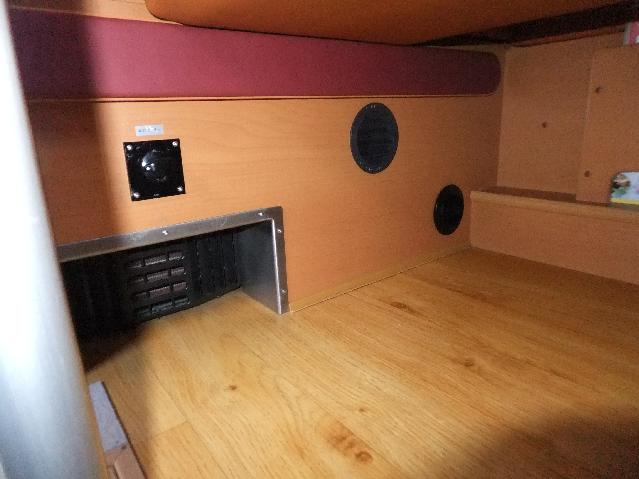

まずはダイネットの下。
手前は走行用ヒーターの吹き出し口で、
奥の二つある黒い穴のうち、手前は吸気用がらり、
奥がベバストの吹き出し口です。

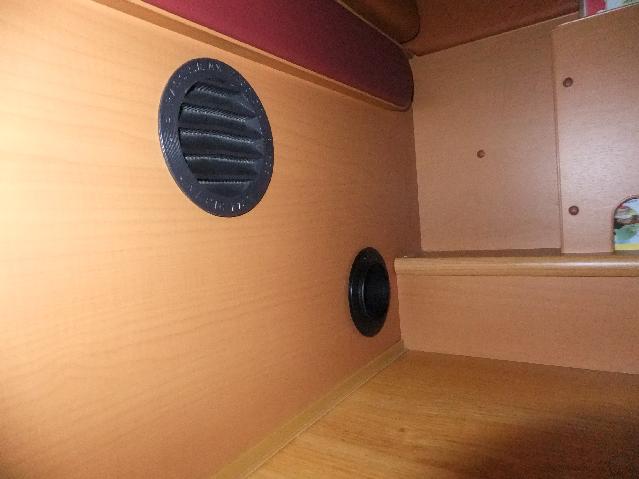

奥の二つの穴をアップします。
最初は吹き出し口を閉じることのできるタイプにしておりましたが、
ダイネットは閉じる必要がないので外しちゃいました。

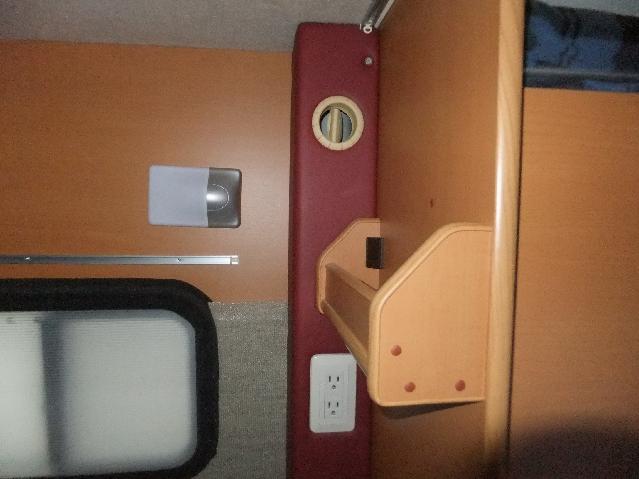

バンクベッドの吹き出し口。
車の進行方向右側にあります。

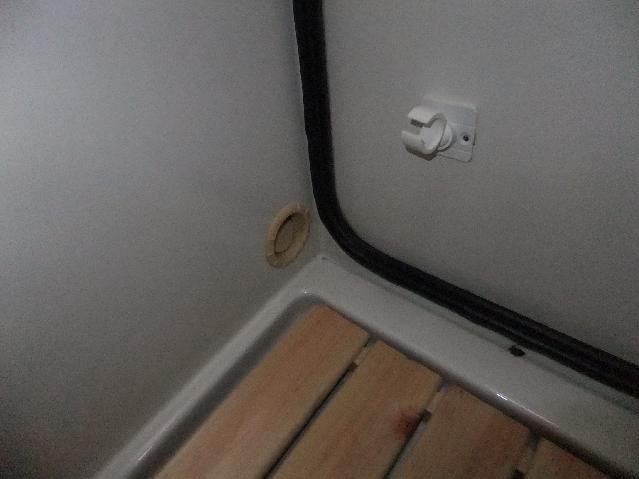

シャワー・トイレルームの吹き出し口

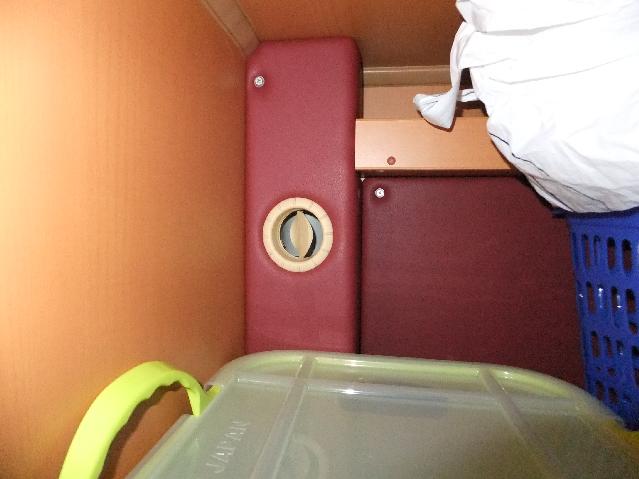

リヤベッド下の吹き出し口

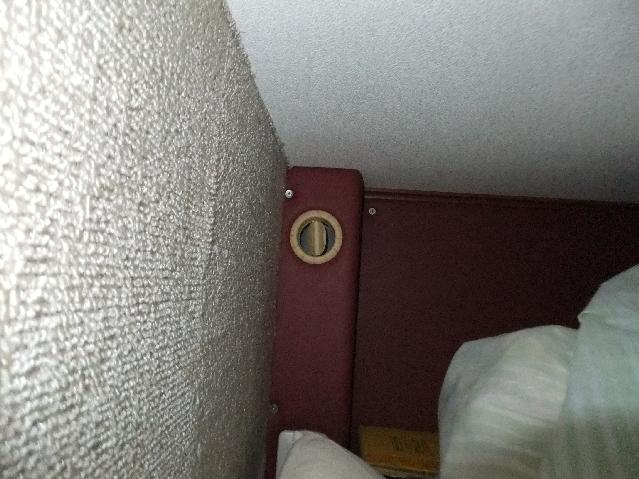

リヤベッド上の吹き出し口
以上！
オルビスのベバストがどのように取り付けられているか
一連を撮影して見ました。
オルビスは非常に凝った温風の配管をしており、
キャブ部に満遍なく行き渡るようになっております。
そこも含めて分かるように撮影してみました。
＜室外＞
この辺の位置から燃料を取っているようです。
電磁ポンプまでの配管はこんな感じ
ベバストが室内から室外に貫通している部分はこんな感じ
透明なのが燃料ライン、黒いのがおそらく吸気。
銀色なのが排気かな。
ベバストの給排まわりの全体はこんな位置関係です
＜室内のベバスト周り＞
オルビスはセカンドシート下についているようです。
ただしこれは、ＩＯとかのように、
温風配管がキャブ部全体に行き渡るようになっている場合です。
当方のユーロは窓以外ほとんどＩＯなので、ちょっと変則的かも。
セカンドシート下を開けるとこんな感じ。
かなり余裕があるため、収納を付けたいと思っております。
写真上側に伸びている配管はバンクルーム部へ
写真下側に伸びている配管は手前がダイネットへの排気で、
奥がトイレとリヤの２段ベッドに向かっているようです。
ベバストの手前右側にある黒いものは、走行ヒーターです。
北国の我が家は必需品です。
＜ベバスト温風の吹き出し口＞
まずはダイネットの下。
手前は走行用ヒーターの吹き出し口で、
奥の二つある黒い穴のうち、手前は吸気用がらり、
奥がベバストの吹き出し口です。
奥の二つの穴をアップします。
最初は吹き出し口を閉じることのできるタイプにしておりましたが、
ダイネットは閉じる必要がないので外しちゃいました。
バンクベッドの吹き出し口。
車の進行方向右側にあります。
シャワー・トイレルームの吹き出し口
リヤベッド下の吹き出し口
リヤベッド上の吹き出し口
以上！
