2012年12月02日

快適化♪　エントランスドア開閉によるオートドアロック閉じ込み防止

(9)

カテゴリ：キャンピングカーカスタマイズ(車内)

みなさんがよくやってますが、
今回はオルビスバージョン？で贈ります。

今回はこのグッズを使います。

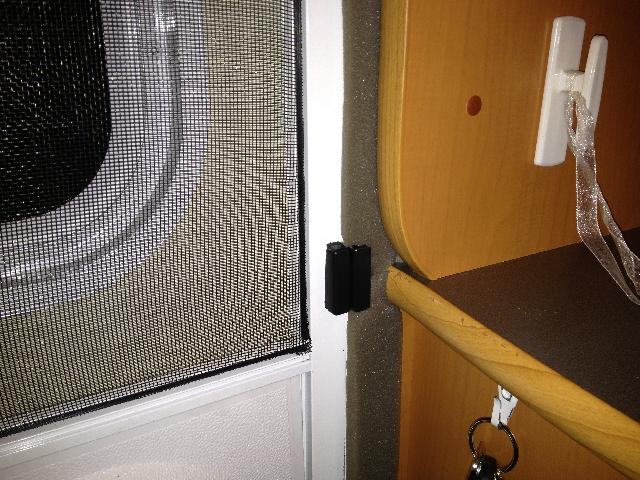

磁石の力で離れるとＯＮになるスイッチです。

オートドアロックの鍵をリモコンキーで開けて、
運転席または助手席のドアを開けないと、
30秒後に再度鍵が閉まってしまう問題を解決します。

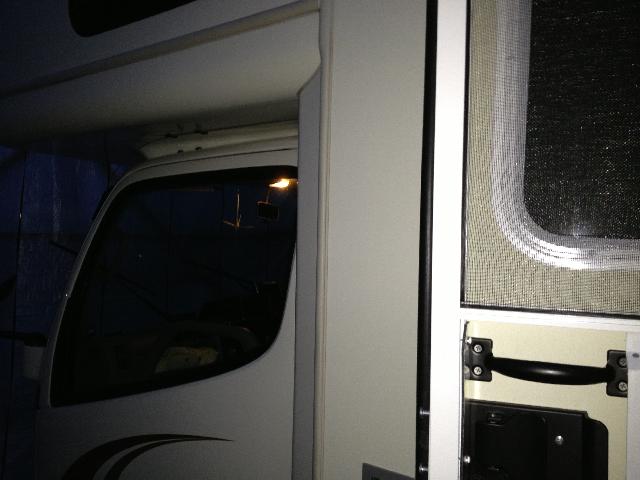

エントランスドアを開けることにより、
運転席または助手席のドアを空けたのと同じ信号を、

＜！注意！＞
ルームランプをＬＥＤにしてからでないと、
磁気センサーの部分から
香ばしい匂いが(焦げてくる)してくるらしいです。
当方はうっかり
ルームランプのＬＥＤ化を
カスタマイズの項目に入れていなかったようです。

＜原理＞
ドアが閉まっている(ドアスイッチを押した状態)時は、
ドアオープンの信号線がボディアースされていない状態となります。
(配線が切断しているのと同じ状態)
ドアを開けると(ドアスイッチが押されていない状態)、
ドアオープンの信号線がボディアースされ、
ドアが開いたことを知らせるようになっています。
ただボディアースするとショートしてしまうので、

以上のことより、
ドアを開けるとスイッチがＯＮとなり、
ボディアースされ、ドアオープンの信号がＯＮとなります。
マグネットスイッチは、
離れるとＯＮとなるため、

運転席と助手席のドアを開けたのと同じ信号が流れることになります。
この信号線は電流値が少ないので、
対応電流が高くないマグネットスイッチでも対応できる次第です。

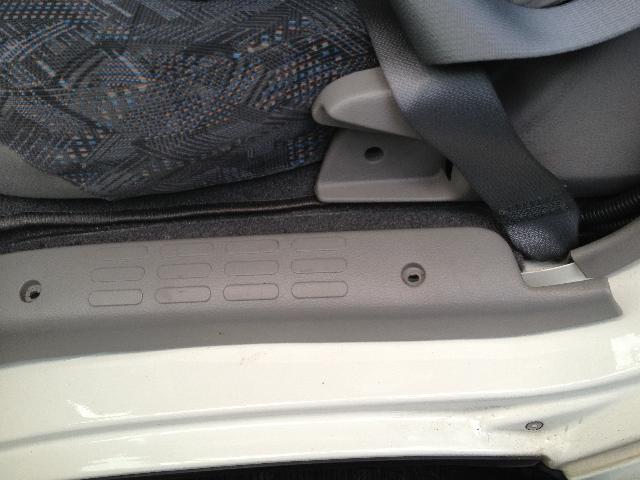

まずは助手席ドアの下にある、
配線カバーを外します。

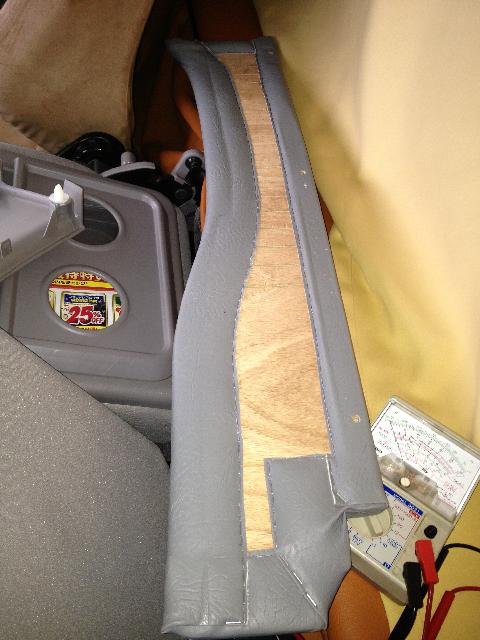

次に、化粧カバーを外します。

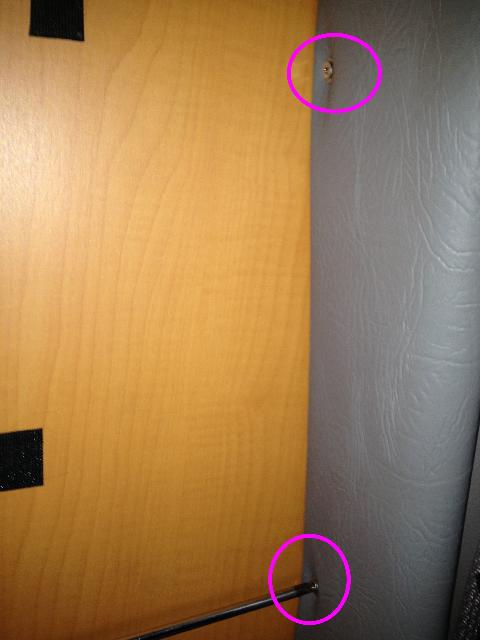

オルビスは３箇所で止まっています。

こんな感じで化粧カバーが外れます。

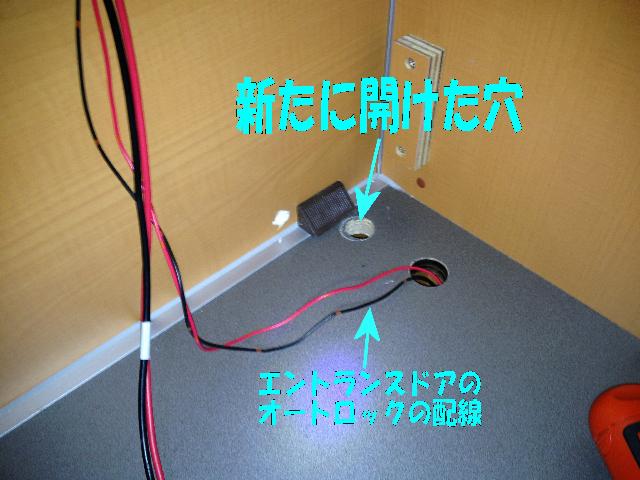

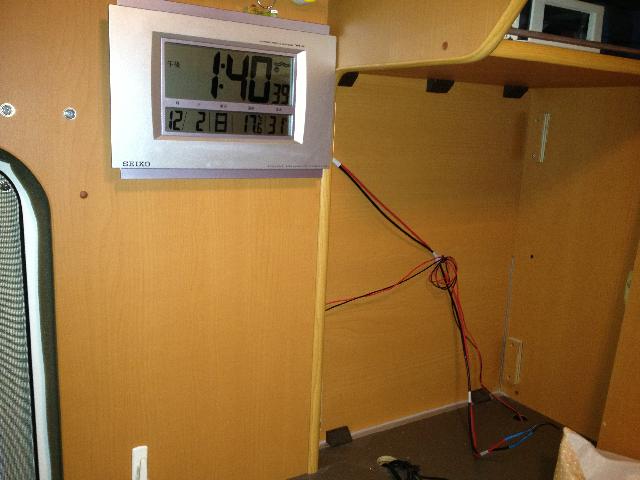

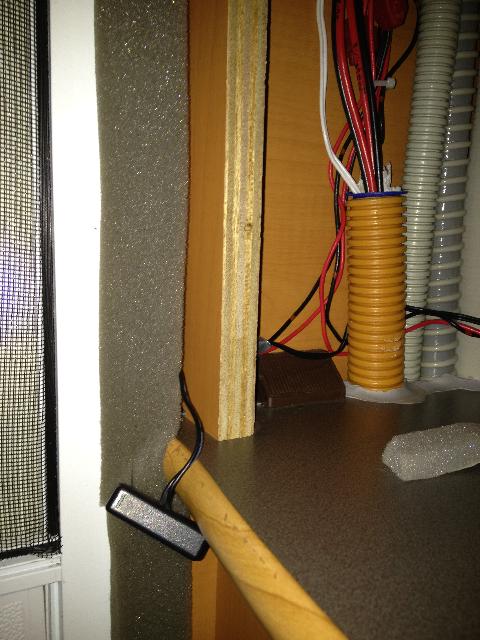

エントランスドアのセンサーへ、
配線を引っ張る場所を確認します。

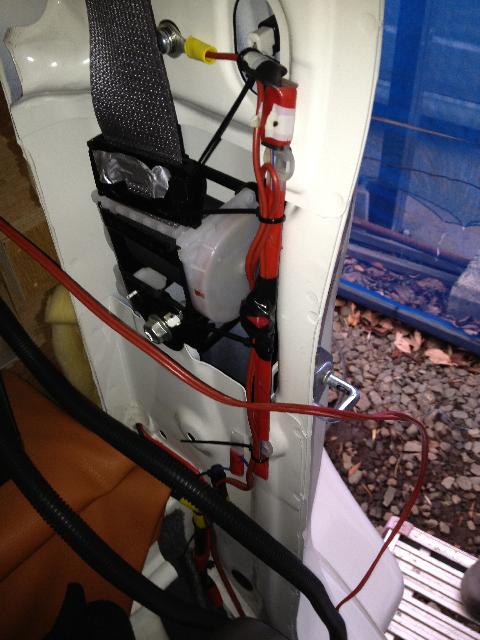

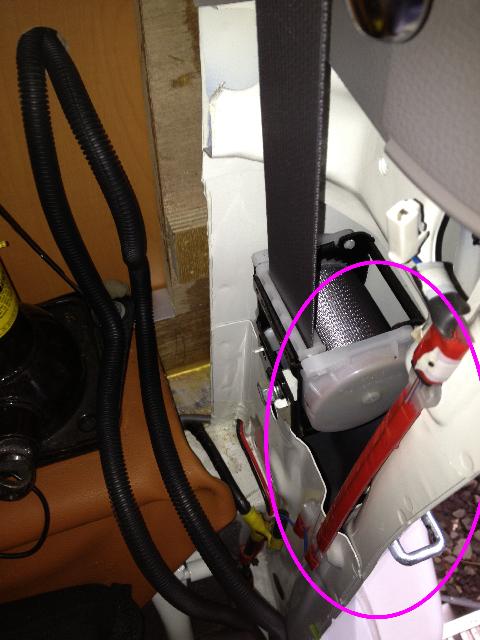

アップだとこの配線になります。
ちょうど、シートベルトの巻き取り金具の近くとなります。

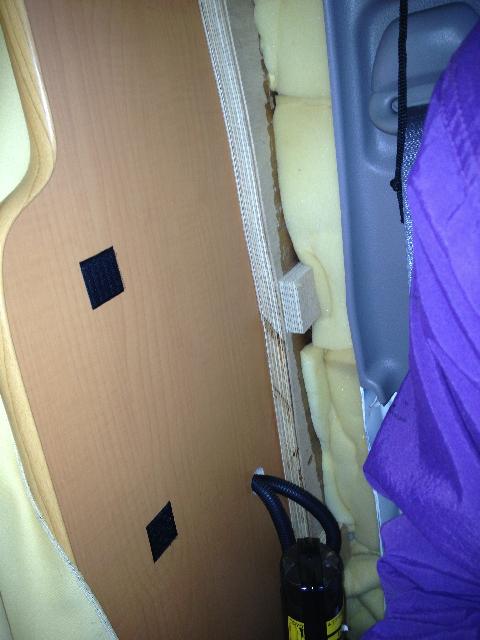

開けたついでなので、
スキマに断熱材を追加します。

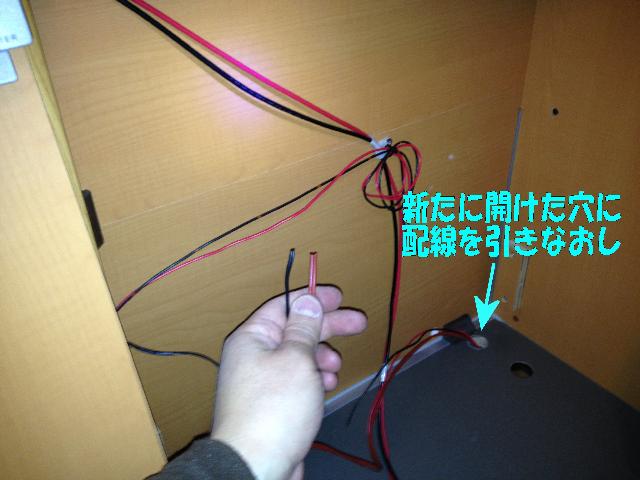

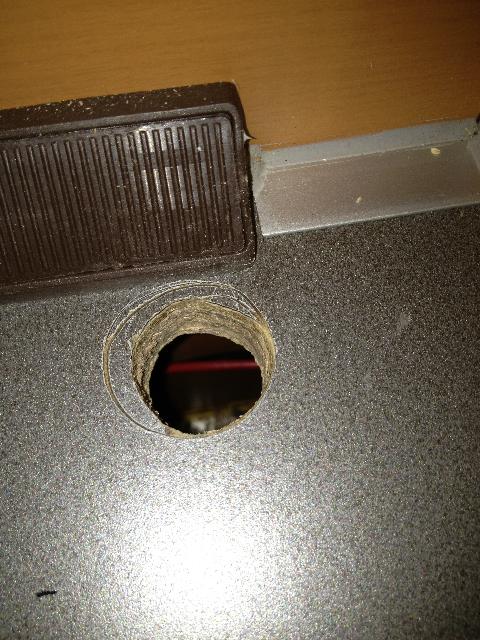

マグネットスイッチに行く配線を取り出します。

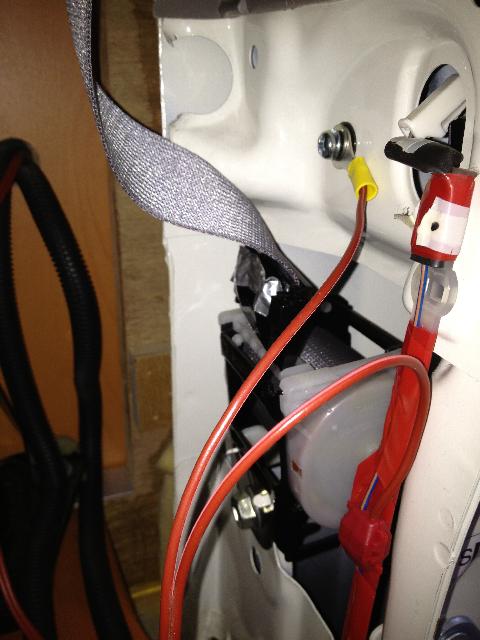

まずグランドはボルトを新たに追加したターミナルから取ります。
ボルトは６ミリで長さは15mmあれば十分です。

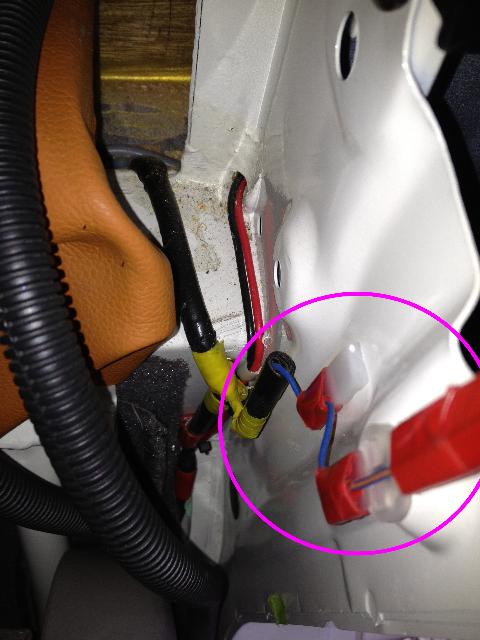

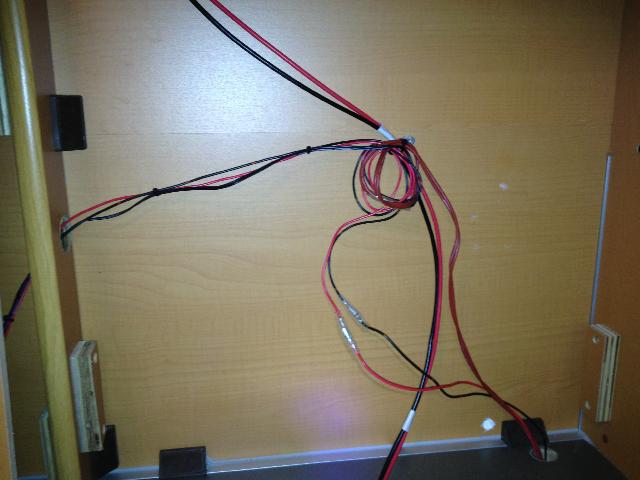

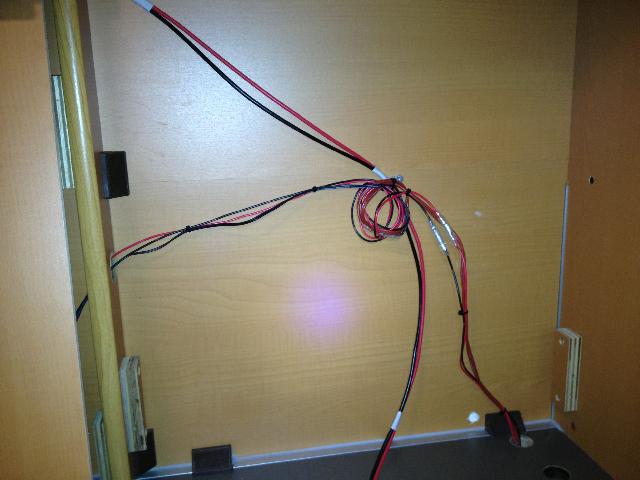

そして信号はワンタッチカプラーにて取り出します。
この位置から取り出すと、
抵抗が入った後のようなので、
抵抗なしでボディーアースされる恐れはありません。
