腱鞘炎等でお出かけが出来ないので、

いままでやろうと思ってできていなかった、

ＴＶ台下にあるインバーターの配線を整理することに。

まずは部材を購入。

・端子台

・圧着端子　R3.5-5S

・端子カバー

・コンセント

・コンセントへの差込オス

などなど。

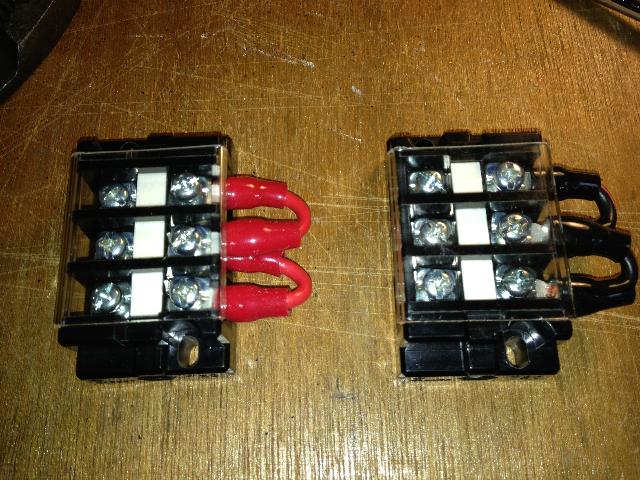

まずは端子台から加工

こんな感じに分岐をします。

この図の方向だと、

端子台の横方向は通電していますが、

縦方向はそれぞれ独立しているので、

分岐する場合はこのようにします。

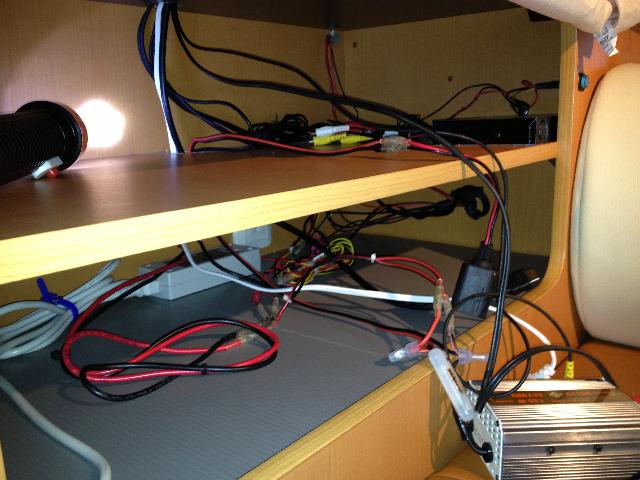

これが整理前の状態。

ぐちゃぐちゃです。

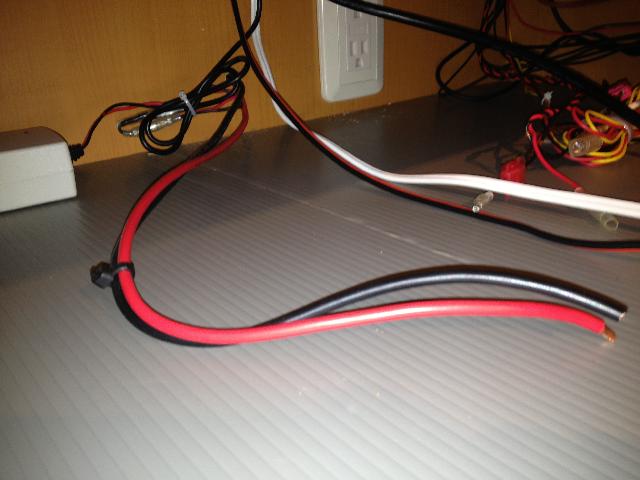

まずはメインスイッチから来ている、

１２ｖ線を必要な長さでカットします。

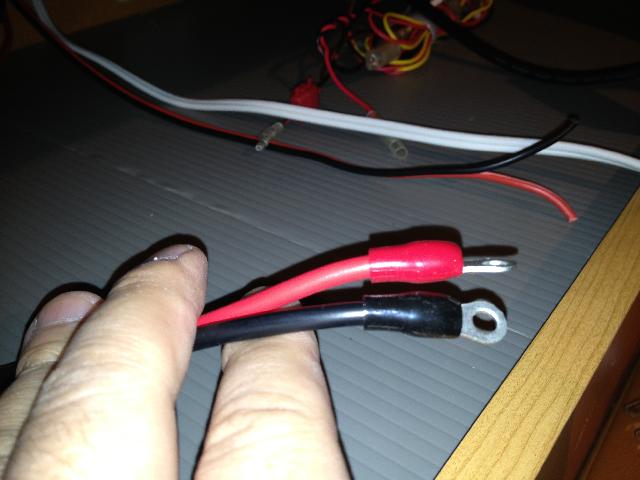

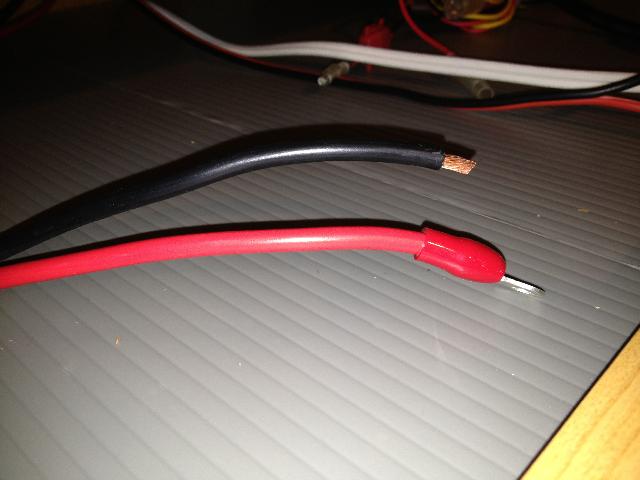

ここに圧着端子をつけて、

端子台に取り付ける準備をします。

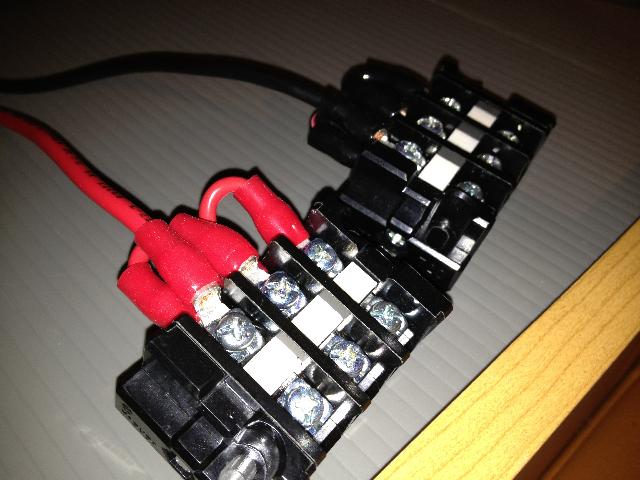

こんな感じで準備完了。

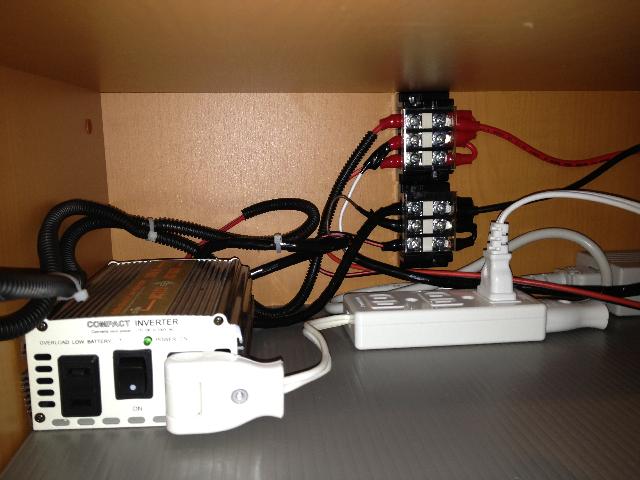

端子台にまず12ｖ電源を供給し、

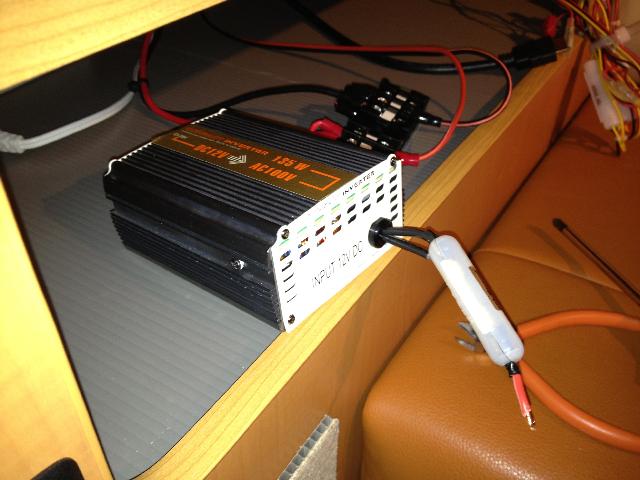

インバーター側の配線を行い、

端子台から

・インバーター

・地デジチューナー

・１２ｖソケット

へ給電するようにし、

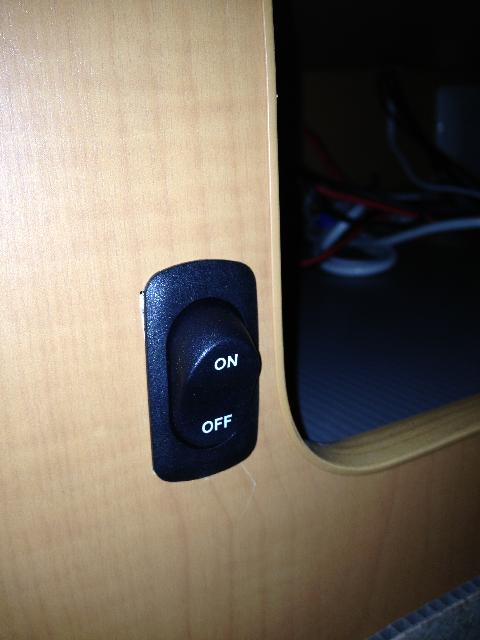

インバーターをＴＶ台の下のスイッチで

入り切り出来るようにしましたとさ。

どんどはれ
