２ｎｄキャンピングカー 「ラミータ」 パピ号の事件簿

真冬でキャンカーもなかなか出動できないため、

長年の念願であった

１２ｖリミッター

を作成してみました。（実際は１３ｖリミッター）

現在使っている液晶TV　AQUOS　ですが、

ACアダプタで12ｖ駆動できる最後の機種。

キャンカーの１２ｖ電源に直接つなげれれば、

インバータとACアダプタの損失分省エネになります。

ただし、ただ直接繋ぐと

すぐれもの充電器での充電時や

走行充電時にかかる14ｖ以上の電圧で

AQUOS　が壊れてしまう可能性があります。

そこで良いものが無いか探していたところ

北海道の「 フクロウキャンカー 」さん

が作成した12ｖリミッターが引っかかってきました。

さっそく 部品を取り寄せて みました。

フクロウキャンカーさんのリストで唯一無かったのは、

ヒートシンクが廃盤になっておりました。

とりあえず熱容量的に近いものを買ってみました。

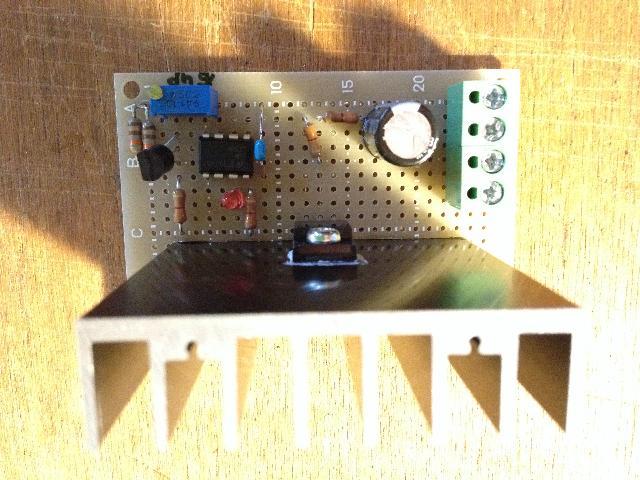

まずは部品を配置してみます。

そして部品を半田で固定し、

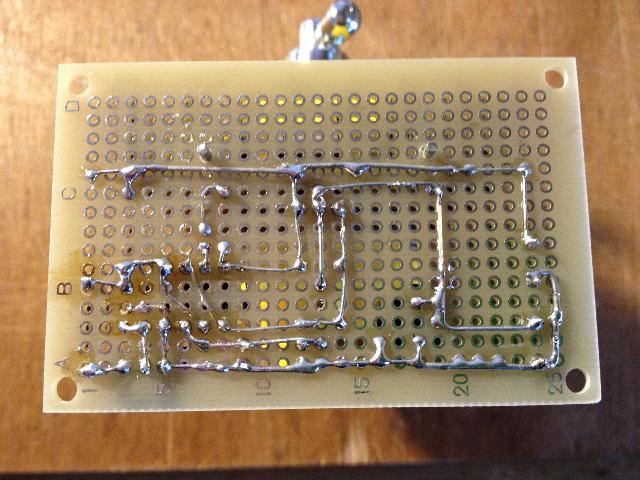

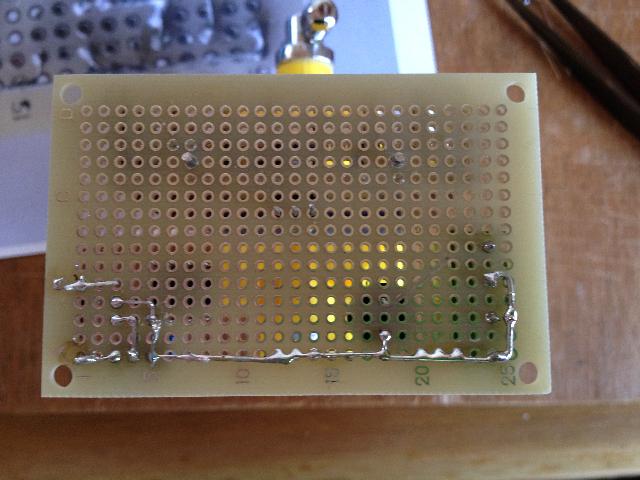

グランドを作ります（一番下のライン）。

配線ミスが何個かあり

動かすのに３時間ぐらいかかっちゃいましたが、

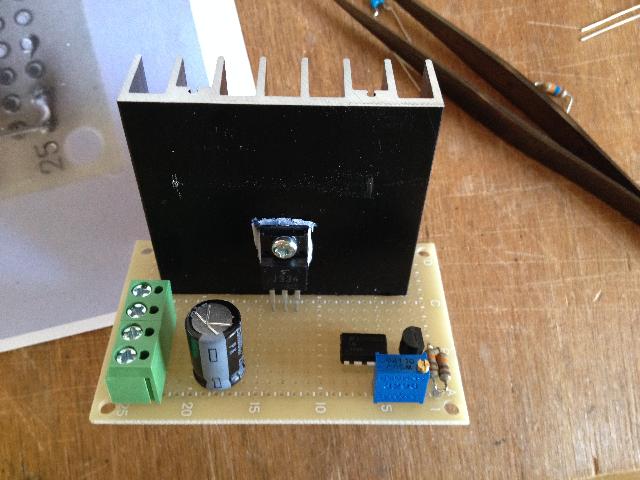

なんとか完成しました。

半田付けに慣れていれば半日もかかりません。

久しぶりに回路を半田付けしたので

イマイチ綺麗じゃないかな・・・

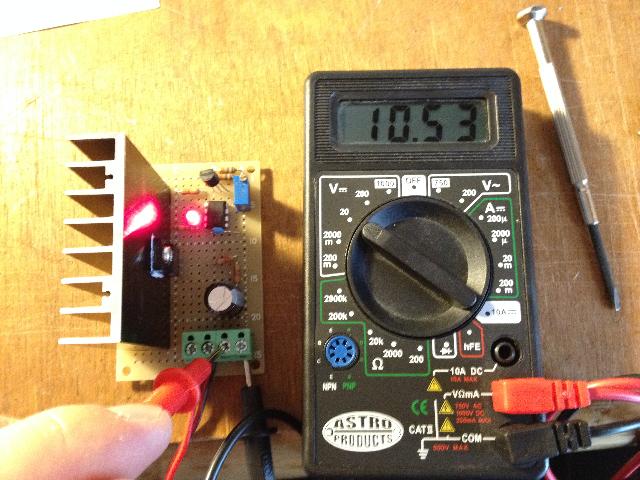

まずは電圧をコントロールできるか

12ｖのACアダプタにて確認。

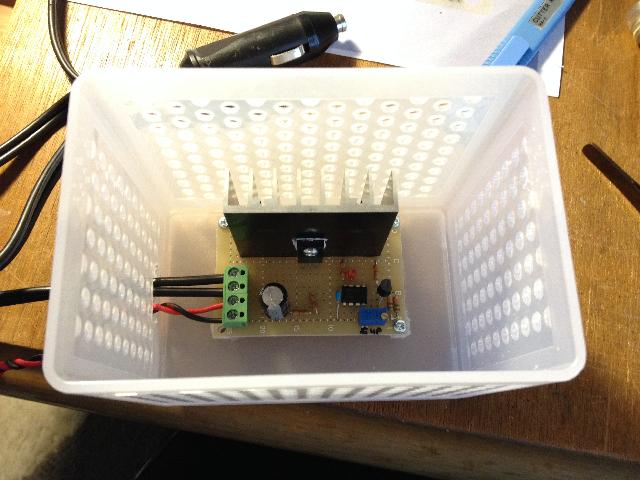

とりあえず接触しなように

100円ショップで購入したケースへ。

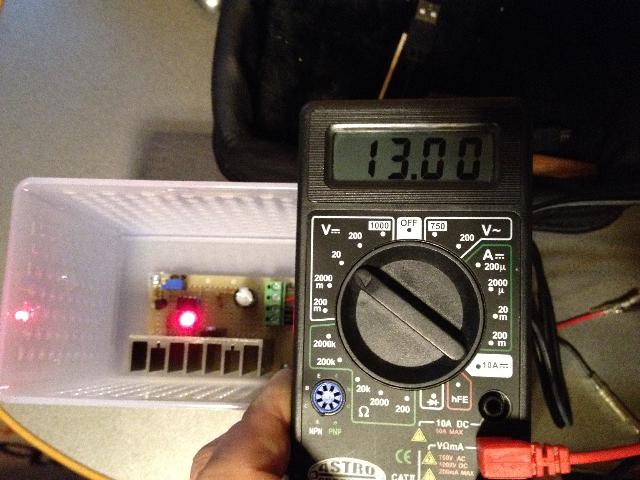

キャンカーで13ｖでリミッターできることを確認。

うまく動作はしましたが、

リミッター無しでの直結よりはマシですが、

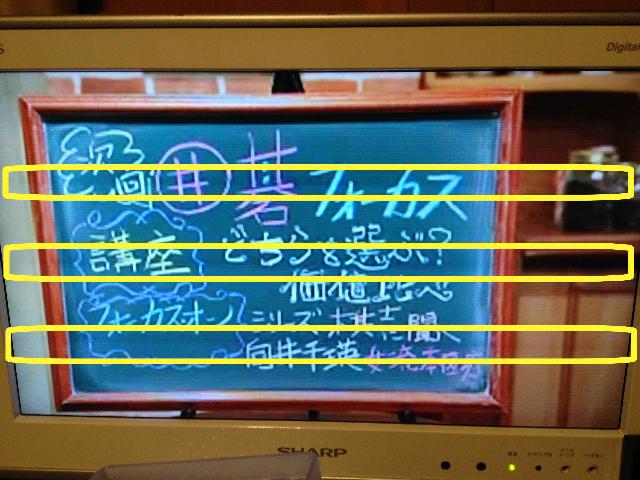

画面にシマシマのノイズがうっすら入ります。

インバータ＆ＡＣアダプタでは発生しないのと、

ＴＶを消して車載地デジチューナーと

ナビのＴＶの組み合わせでは発生しないので、

ＡＱＵＯＳ　からノイズが放射されているようです。

12ｖリミッターにコンデンサを追加して

ノイズをフィルタしても駄目なので、

車載地デジチューナーの電源に

村田製作所のノイズフィルターを

入れてみようと思います。

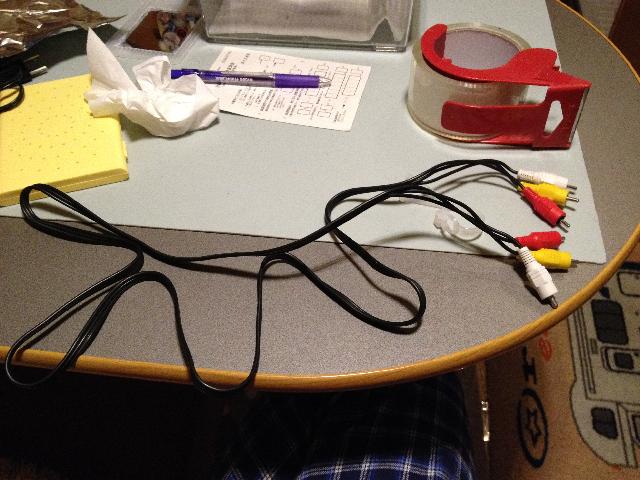

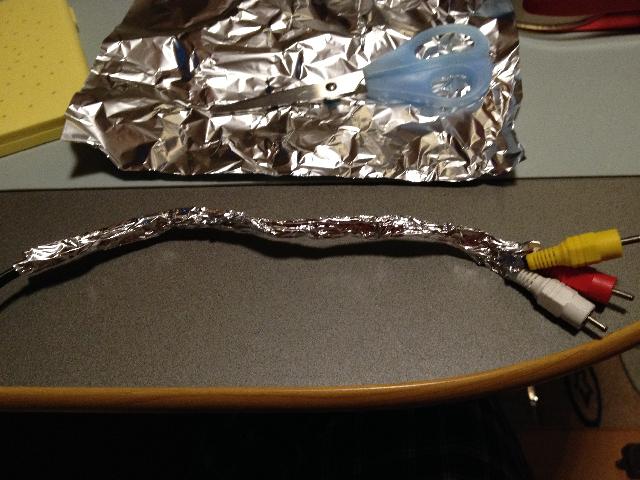

RCAケーブルにノイズが乗ることも想定し、

アルミ箔でシールドしてみましたが

効果はありませんでした。

ノイズ対策にまだ時間がかかりそうですが、

ノイズフィルターを入れてうまくいったならば

再度報告したいと思います。
