Jan 30, 2016
テーマ： しんくぱっど(1163)
カテゴリ： SL400 SL500
部品取り用に、電源が入らないジャンクなSL400(2743-4QJ)を手に入れた。このSL400は、シリーズ内の上位機種。動かなくても魅力的なパーツがたくさんある。
http://www.inversenet.co.jp/pclist/product/Lenovo-note/27434QJ.html
Core2DuoT9400/2.53G 2G 250G DVD±R DL/±RW/-RAM 無線LAN Bluetooth 14.1TFT WXGA+ Vista Home Premium Office2007 with PP 2007
まず第一の魅力はCPU。このSL400にはCore2Duo/T9400が搭載されている。T9400は45nmプロセスで製造されるモバイル向けCore2Duoの第二世代「Penryn」で、2.53 GHz (266MHzx9.5、FSB：1066MHz、6MBキャッシュ）動作のCPUだ。動作品なら我が家最速のCPUということになる。我が家のサブマシンT500に換装しようと目論んでいる。
14.1インチWXGA+液晶というのも魅力だ。SL400では、ほとんどがWXGA液晶なので、これは貴重である。また、DVDマルチドライブも魅力的だ。
早速、ACをつなげてみるが、やはり電源は入らない。LEDが反応しないことから、まったく通電していないと思われる。これで「部品取り」の運命が決定。

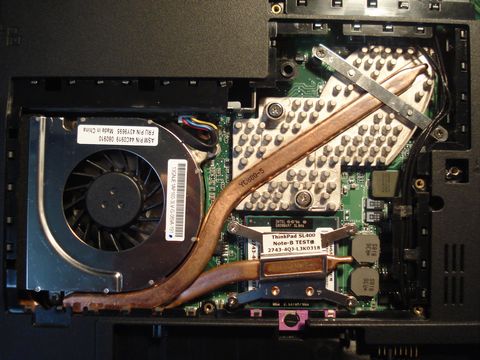

CPUファンを取り出してみると、このSL400。高級な外部グラフィックチップ搭載機種であることがわかる。
※外部グラフィックチップ搭載機なので、ヒートシンクの形状が異なる。

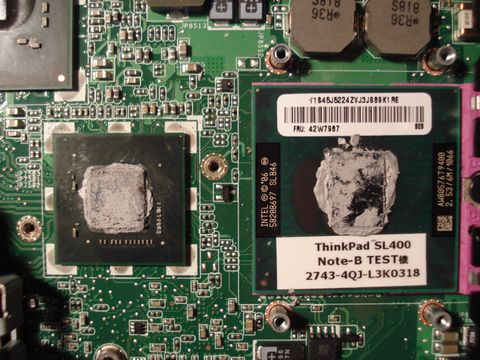

※外部グラフィックチップ(GPU)とCPU。TEST機との記載があるがこれは…？
このSL400、CPUファンにもCPUにもTESTマシンであることを示すシールが貼り付けられていた。何かのテストに用いられたマシンなのだろうか…。ネジの欠落が多く、取り付けられているネジもかなりなめっている。分解された形跡がプンプンする。
お次は、SL400の上半身の取り外しにかかる。現在稼動中のSL400は液晶下部にライン抜けが複数あるので、これと入れ換える目論み。
面倒な、無線LANのアンテナ線を取り外していく。
と…。

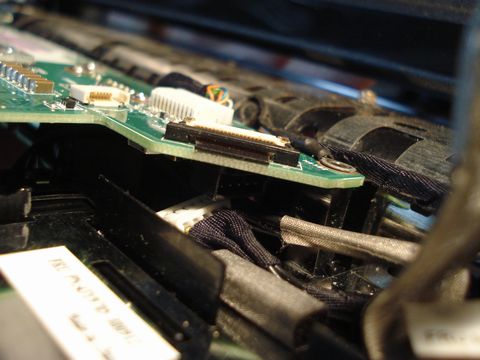

※なんとACコネクタのケーブルが抜けています…。まさかこれが原因？
シスボとI/Oカードをつなげているフレキシブルケーブルを外してみてあることに気がついた。ACコネクタから伸びるケーブルがシスボから外れてしまっているのだ。分解したときに接続するのを忘れていたのだろうか？まさか、これで電源が入らないだけで本当は動作するってことも考えられるぞ。
あわてて、取り外したパーツをもう一度付け直して、動作確認をすることにした。（メモリはDDR2の2GBメモリを使用）
すると…。

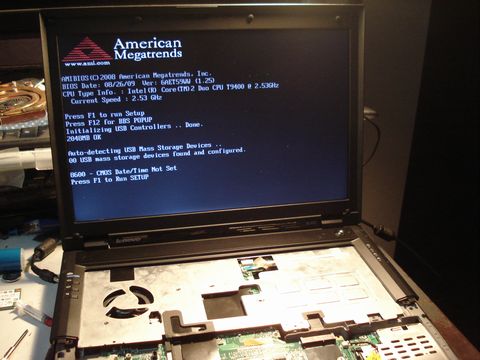

※再度組み立て、メモリを挿して電源ボタンを入れてみると…。
なんと、立ち上がった。POST画面が拝めるのだ。
ということは、このSL400。TEST機として動作レポートとともに、分解されたに違いない。そして、再度組み立てる際、ACコネクタを挿し忘れ、そのまま「不動品」として余生を送ってしまっていたのかもしれない…。（ネジが欠落していたり、違うネジが挿さっていたり、コネクタ部分が壊れたりしているのは、このSL400を分解した人物が、保守マニュアルなどを参考に作業しなかったためなのだろう。）
http://www.inversenet.co.jp/pclist/product/Lenovo-note/27434QJ.html
Core2DuoT9400/2.53G 2G 250G DVD±R DL/±RW/-RAM 無線LAN Bluetooth 14.1TFT WXGA+ Vista Home Premium Office2007 with PP 2007
まず第一の魅力はCPU。このSL400にはCore2Duo/T9400が搭載されている。T9400は45nmプロセスで製造されるモバイル向けCore2Duoの第二世代「Penryn」で、2.53 GHz (266MHzx9.5、FSB：1066MHz、6MBキャッシュ）動作のCPUだ。動作品なら我が家最速のCPUということになる。我が家のサブマシンT500に換装しようと目論んでいる。
14.1インチWXGA+液晶というのも魅力だ。SL400では、ほとんどがWXGA液晶なので、これは貴重である。また、DVDマルチドライブも魅力的だ。
早速、ACをつなげてみるが、やはり電源は入らない。LEDが反応しないことから、まったく通電していないと思われる。これで「部品取り」の運命が決定。
CPUファンを取り出してみると、このSL400。高級な外部グラフィックチップ搭載機種であることがわかる。
※外部グラフィックチップ搭載機なので、ヒートシンクの形状が異なる。
※外部グラフィックチップ(GPU)とCPU。TEST機との記載があるがこれは…？
このSL400、CPUファンにもCPUにもTESTマシンであることを示すシールが貼り付けられていた。何かのテストに用いられたマシンなのだろうか…。ネジの欠落が多く、取り付けられているネジもかなりなめっている。分解された形跡がプンプンする。
お次は、SL400の上半身の取り外しにかかる。現在稼動中のSL400は液晶下部にライン抜けが複数あるので、これと入れ換える目論み。
面倒な、無線LANのアンテナ線を取り外していく。
と…。
※なんとACコネクタのケーブルが抜けています…。まさかこれが原因？
シスボとI/Oカードをつなげているフレキシブルケーブルを外してみてあることに気がついた。ACコネクタから伸びるケーブルがシスボから外れてしまっているのだ。分解したときに接続するのを忘れていたのだろうか？まさか、これで電源が入らないだけで本当は動作するってことも考えられるぞ。
あわてて、取り外したパーツをもう一度付け直して、動作確認をすることにした。（メモリはDDR2の2GBメモリを使用）
すると…。
※再度組み立て、メモリを挿して電源ボタンを入れてみると…。
なんと、立ち上がった。POST画面が拝めるのだ。
ということは、このSL400。TEST機として動作レポートとともに、分解されたに違いない。そして、再度組み立てる際、ACコネクタを挿し忘れ、そのまま「不動品」として余生を送ってしまっていたのかもしれない…。（ネジが欠落していたり、違うネジが挿さっていたり、コネクタ部分が壊れたりしているのは、このSL400を分解した人物が、保守マニュアルなどを参考に作業しなかったためなのだろう。）
