 　液晶が乱れるE450(20DC-CTO1WW)の障害の原因を突き止めたいのだがなかなか…。



　もう一度、このE450の動作について分かっていることを整理してみる。

　・「ＡＣアダプタを挿し電源ボタンを押すと反応する（通電する）」
　・「電源ボタンを入れると乱れた画面が表示される」
　・「HDMIケーブルを挿して外部モニタで確認するがPOST画面が出ない」
　・「乱れた液晶は内部に気泡のようなものが見られる」
　・LCDケーブルを挿し直しても乱れに変化は見られない」
　・「シスボに浸水痕らしきものが見られる」

　つまり、このE450は、「通電するが起動しない状態」と考えられるので、その原因はシスボ上にあると思われる。

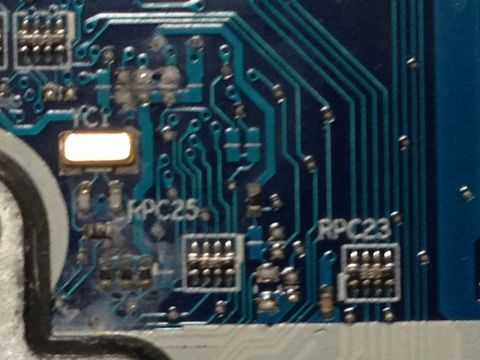

　原因かもしれない怪しい浸水痕は４か所。「バッテリパック上部・CPUファン付近」「LCDケーブルコネクタピン」「CPU裏側クリスタルユニット付近」「Lenovo複合チップ（集積回路）のピン」









　それぞれ、洗浄して再はんだしてみたが、効果も変化も見られなかった。

​
