※破損したT420sのACコネクタポート。中央部が欠けているため、短絡の危険が…。


　同じようなコネクタ形状のACポートは幾つかありのだが、端子部分が異なっているため。なかなかぴったりのものが見当たらない。

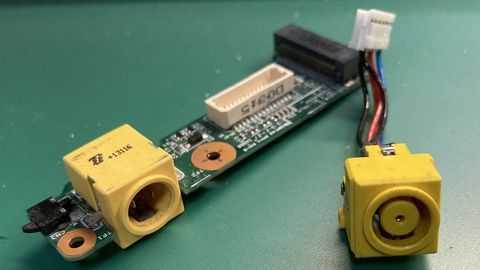

※T410のACコネクタポート（右）。端子からケーブル接続されている。

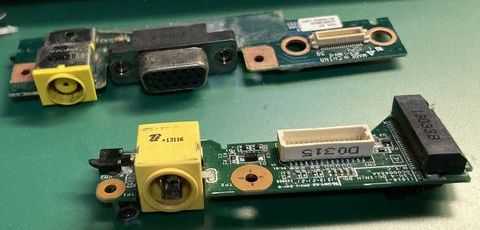

※T410sのACコネクタポート（左）。ポートからの引き出す端子の形状が異なる。

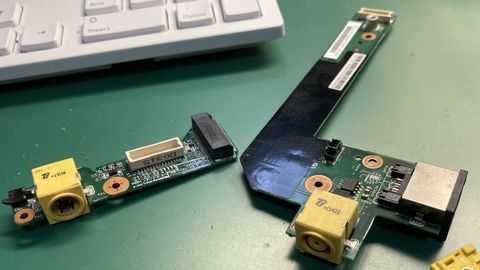

※やっと同じようなACコネクタポートが…。E520のACコネクタポート（右）


　問題はどうやってACコネクタポートを取り外すかということ。

　T420sの「DC入力サブカード」(FRU P/N：04W1699)は基板をアルミホイルで保護して、ヒートガンで炙って壊れたACコネクタポートを取り外した。（コネクタポートは保護しなかったので熱で変形してしまった…。まあいらないから…。）
　一方、E520の「DC入力サブカード」(FRU P/N：04W2083)は、コネクタポートを安全に取り外したいので、端子部分に半田を盛って、ポートをずらしながら慎重に取り外した。（ヒートガンより数段時間がかかる）

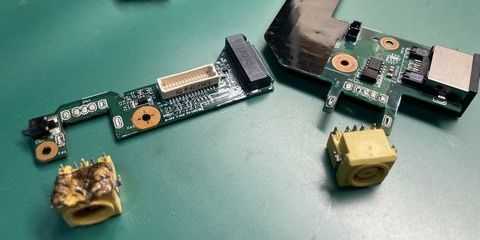

※T420sの「I/Oサブカード」（左）とE520の「DC入力サブカード」（右）


　後は、取り外したコネクタポートを取り付けるだけだが、しっかりと基板の半田を取り除かないとポートの端子ががっしりとはまらないので、けっこう手間取ることに…。


（結局面倒になって数か月放置…。）
