2023年01月08日
カテゴリ： スバル３６０
ラビットＳ２１１
実は同じセミトラキットをスバル３６０にも取り付けておりました時期が 、
私の不注意からショートさせてしまい・・・
それからは何もつけていない状態です。
以前自作していました1号機をなんとかしたい
ですが1号機は調子を崩しております。修理に手ごろなトランジスタは無いかと、
パーツ箱をごそごそしておりますと、
折角なので・・・
復習も兼ねまして修理していきましょう
ステップバン乗ってた頃の内容です・・・ セミトラ製作 その１
当時、トランジスタ ２ＳＣ３８９０ を探すのですが既に欠品で見つけられず、
２ＳＣ３571 を使用しています。（ AliExpressからは可能なので下記にリンク入れてます・・ ）
その他の必要パーツなどは以前のブログ内容から確認してみてください。
当時の素晴らし イラストです・・・
これが配線図ですが
プラス電源から２つのトランジスタに向けて抵抗とダイオードを経てベースに入力され
コレクタをコイル側にエミッタをポイント側に配線すれば完了します。
ダイオード1個、ほぼ同じですが・・
以前、偉そうにセミトラ解説している回が何処かにあると思います・・・
旧車でポイントが2つあるタイプの場合は上記の配線図を参考に、 2回路つくれば OKかと思います。
当時は工作が簡単なようにと放熱板の意味でアルミケース、余裕を持たせるつくりとし
ユニバーサル基盤を使えばもっとコンパクトになると思います。
やはり肝心となるNPNのトランジスタですが・・・
２ＳＣ３571は頻繁に取り上げられるせいかもう見つからないようです・・・
2SK2967や2SC2335-AＺなども使われている例を見ることができますが・・・これも怪しです、数が・・・
やはり電子大国！中国にないか・・・
バッタもんで有名な（失礼しました） アーリーエクスプレス に注文したようなないような
普通にありました
一通りテスターをあててぱ確認します・・

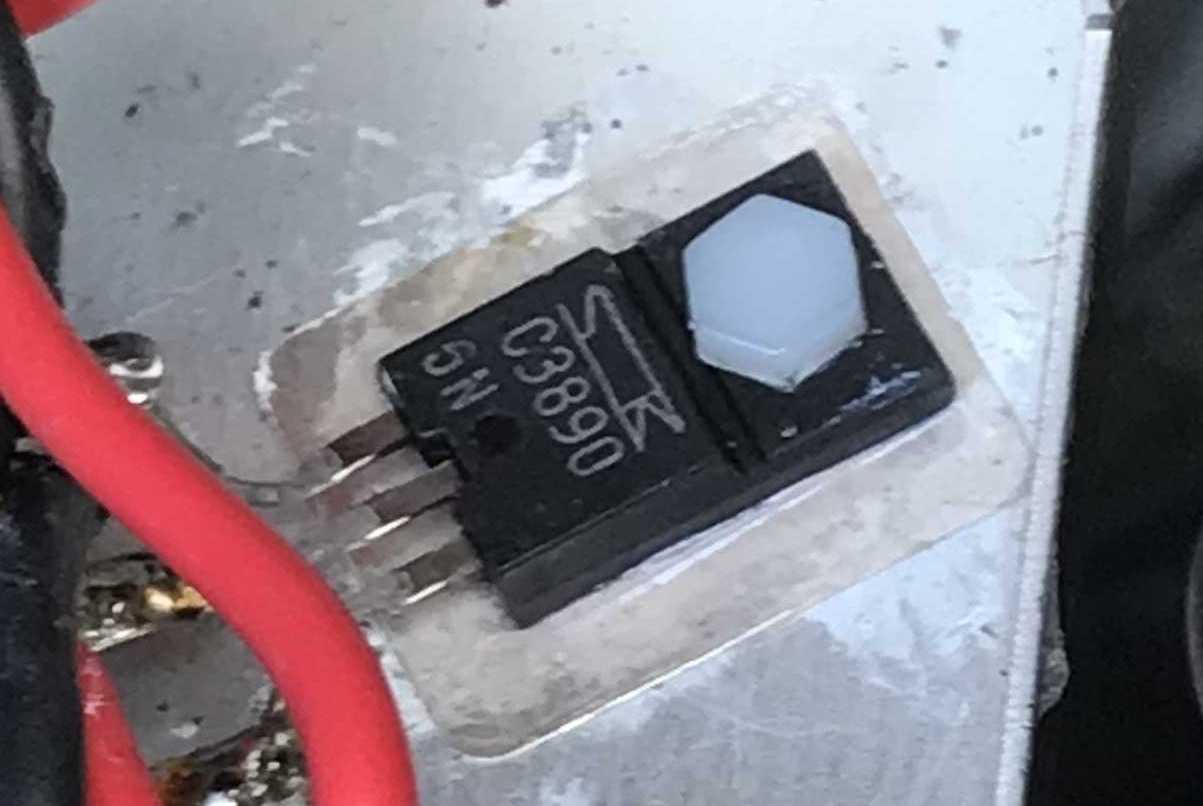

既に古いトランジスタは取り除いて２ＳＣ３８９０は取り付け済みです！
グリスをぬって筐体に放熱の意味も兼ねて取り付けます。ハンダが筐体に触れないよう
にホットボンドをスペーサー代わりに使います。
これが中国から届いた２ＳＣ３８９０です、安い
みなさんが注文されるかどうかわかりませんが、一応リンクしておきます
レギュレーターの裏側に取り付けします。
申し分ないエンジンの動作です。
これも仕上がりとしてはかなりコスパが良い
それに一般のかたも製作し易い
おすすめなのは 回路がシンプルで素晴らしい信頼性の高い回路 だと
個人的に 思います。
実は同じセミトラキットをスバル３６０にも取り付けておりました時期が 、
私の不注意からショートさせてしまい・・・
それからは何もつけていない状態です。
そこで・・・
以前自作していました1号機をなんとかしたい
ですが1号機は調子を崩しております。修理に手ごろなトランジスタは無いかと、
パーツ箱をごそごそしておりますと、
折角なので・・・
復習も兼ねまして修理していきましょう
ステップバン乗ってた頃の内容です・・・ セミトラ製作 その１
当時、トランジスタ ２ＳＣ３８９０ を探すのですが既に欠品で見つけられず、
２ＳＣ３571 を使用しています。（ AliExpressからは可能なので下記にリンク入れてます・・ ）
その他の必要パーツなどは以前のブログ内容から確認してみてください。
当時の素晴らし イラストです・・・
これが配線図ですが
プラス電源から２つのトランジスタに向けて抵抗とダイオードを経てベースに入力され
コレクタをコイル側にエミッタをポイント側に配線すれば完了します。
ダイオード1個、ほぼ同じですが・・
以前、偉そうにセミトラ解説している回が何処かにあると思います・・・
旧車でポイントが2つあるタイプの場合は上記の配線図を参考に、 2回路つくれば OKかと思います。
当時は工作が簡単なようにと放熱板の意味でアルミケース、余裕を持たせるつくりとし
ユニバーサル基盤を使えばもっとコンパクトになると思います。
やはり肝心となるNPNのトランジスタですが・・・
２ＳＣ３571は頻繁に取り上げられるせいかもう見つからないようです・・・
2SK2967や2SC2335-AＺなども使われている例を見ることができますが・・・これも怪しです、数が・・・
そこで・・・たぶんですが・・・
やはり電子大国！中国にないか・・・
バッタもんで有名な（失礼しました） アーリーエクスプレス に注文したようなないような
普通にありました
一通りテスターをあててぱ確認します・・
既に古いトランジスタは取り除いて２ＳＣ３８９０は取り付け済みです！
グリスをぬって筐体に放熱の意味も兼ねて取り付けます。ハンダが筐体に触れないよう
にホットボンドをスペーサー代わりに使います。
これが中国から届いた２ＳＣ３８９０です、安い
みなさんが注文されるかどうかわかりませんが、一応リンクしておきます
レギュレーターの裏側に取り付けします。
申し分ないエンジンの動作です。
これも仕上がりとしてはかなりコスパが良い
それに一般のかたも製作し易い
おすすめなのは 回路がシンプルで素晴らしい信頼性の高い回路 だと
個人的に 思います。
