2020.07.14

カテゴリ：クラフト

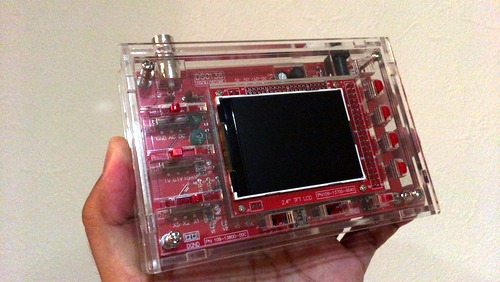

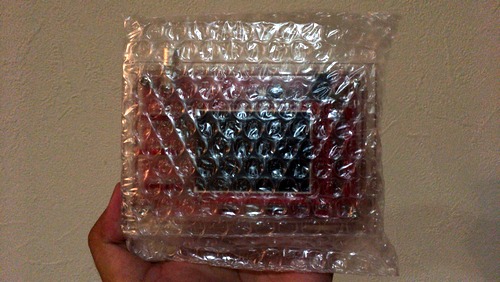

　クリアケースに収められた基板むき出しのアイテム。液晶付き。

　そう、というか、これをみてピンとくる人がどれくらいいるのかわかりませんが、オシロスコープです！

　なんでむき出しクリアケースなのか。
　それはもともと自作キットだから。本当は自分で電子部品をはんだで実装して作るキット。だから安いんです。ちょっとオシロスコープが欲しいな、と思って検索したら２０００円台でゲット出来るものも複数。ただそのほとんどがキットです。
　もちろん、いくらケースといってもスケルトンよりはちゃんとした化粧っ気のあるケースのタイプがいいんですが、そっちの商品の評価を読むと同じ中華製でも、すぐ壊れた、電源が入りません、等々品質のばらつきが大きいものばかり。
　この赤いやつだけ酷評は見ませんでした。
　安く買うなら送料込みで２０００円ちょっとで買えるけど、さすがにケースはほしい。このケース、別売りです。しかも、安いにはわけがあるのか、ほんと裸基板だけで、電源が付属しません。まあ、こういうのを欲しがるひとは、汎用のACアダプターとか電池ボックスとか持ってるでしょ、ということかもしれません。
　自分は持ってないので、クリアケース、電源を買ったら４０００円オーバー。使えない可能性の高い他の２０００円台のやつにするか、単品でいろいろ揃えるか。もう少し調べると、ケース内組み込み済み、組み立て済み、電源付きのセットで５０００円がありました。

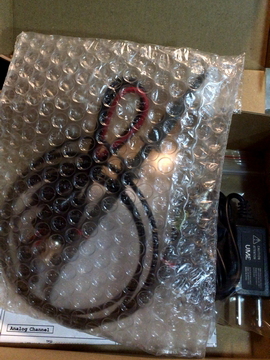

　何か用のプローブまでセット。部品の実装より、説明書なしのクリアケースを組む方が難解らしいです。組み方のYouTubeまで何本かあるくらいです。

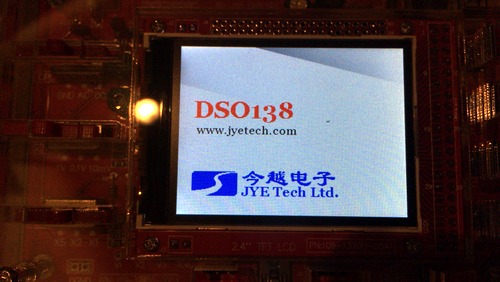

　ACアダプターを差すと画面が起動。中華くせぇー！

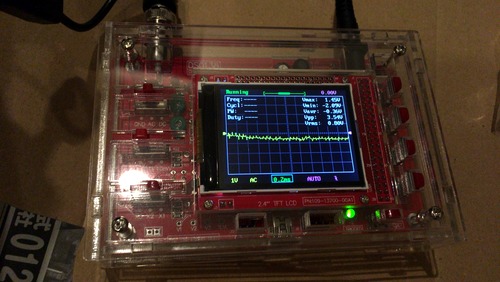

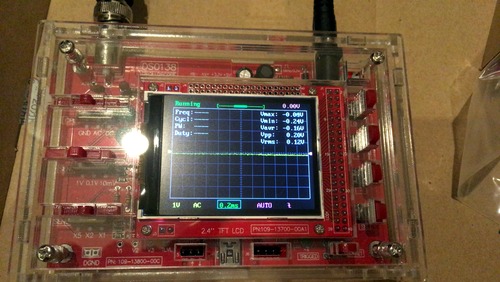

　で、みのむしクリップを指で触って波形に変化があるかチェック、というので、触れてみると、ブルブル暴れます。写真はフラットなところが写っちゃってるけど。面白い・・・。

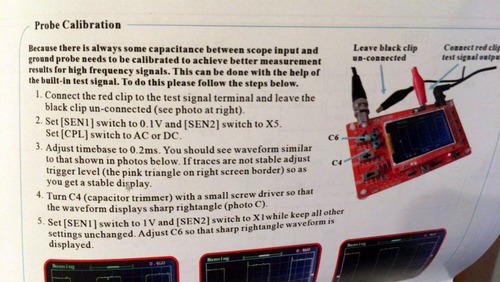

　ちゃんと測りたいから、プローブの校正手順に。このキットを選んだのは、このスコープ自体で矩形波のチェックができるらしかったから。

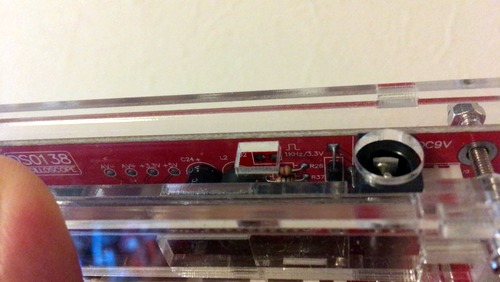

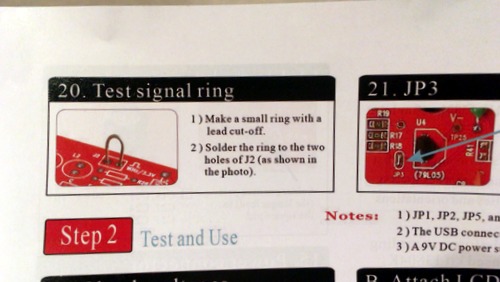

　ところが、このキットにテスト信号を測るためのリード線のリングがない？

　アクリルケースにはケース外からアプローチできるように、窓まであるのに基板にリード線のリングが設けられていませんでした。なくても使えるからその工程をスキップしたようです。

　ケースをばらしてリード線を自分でつけるか・・・。
　アクリルケースのビス止め構造を眺めてみるけど、複雑。組み立て説明書がないと復元は面倒そうです。
　・・・。泣く泣く１０００円のパルス発生装置を追加でポチリました。
　まあ素人のハンダ付けリード線は使っているうちにとれちゃうかもしれないので、専用の装置があったほうが安心とは思います。それにも電源はなさそうなので、なにか用意しないといけません。
　オシロスコープなんて高校か大学の実験で少し使っただけなので、すっかり忘れています。クリアケースなので、何のボタンなのかケースに印字はありません。基板上の小さな印字を読まないといけないという。まずは、どんな使い方をするものだったか、ネットでさらっと学習してみます。
