2012.07.07

RF-1405調整完了です。

カテゴリ： RF-1401D/RF-1405/RF-1700

FM-IF段の調整が難航していた（副作用でFMの感度も悪かった）RF-1405の調整が、やっと完了しました。
面倒なので2つの対策を同時に実施、こうするとどちらが決め手か判らなくなってしまうのですが、兎に角10.7MHzセラミックフィルター（1つしか入っていません）の交換と、どう見ても不思議なFM中間周波増幅段の回路構成を変更し、とりあえずOKになりました。IFTの微調整をすればもう少し良くなるかも。

まず交換後のセラミックフィルターの画像です。外したフィルターにも交換後のフィルターにもご覧のようなマーキングがあります。向きを間違えずに取り付けて下さい。

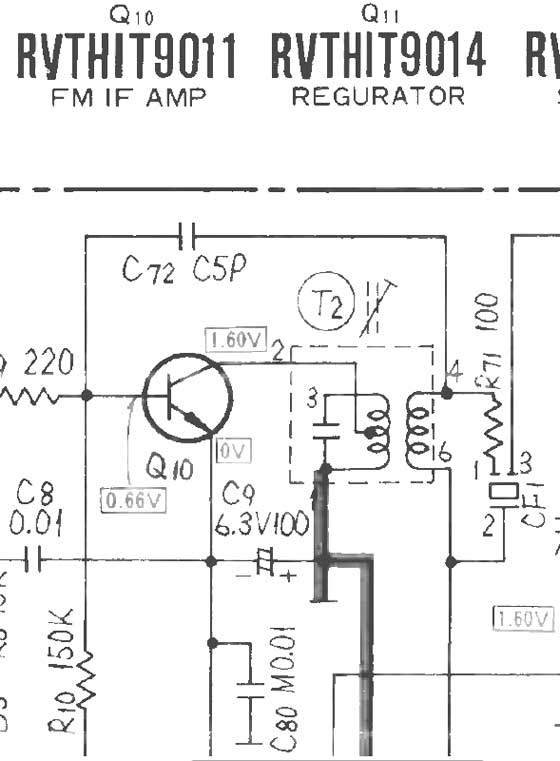

続いて変更したFM中間周波増幅段の回路図です。

この中のC72：5pFが判らないんですよね～。中和ですかね。判る人、教えて下さい。目的が判らないのですがゲインを下げている感じがしたので、C72は取り外しました。トランジスタQ10も聞いた事が無い型番で、実際に9011とプリントされていましたが、サービスマニュアルでは2SC1359となっていました。

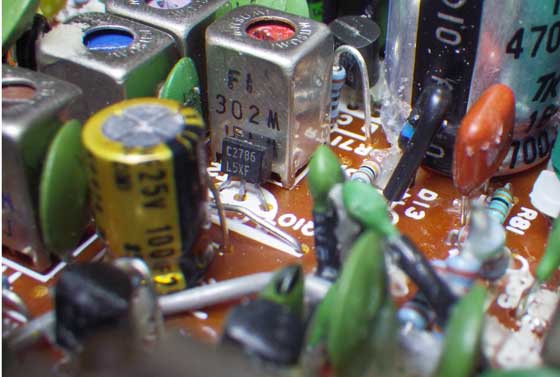

10.7MHzの増幅には十分な特性の筈ですが、C72の件が気になったので2SC2786(2SC1674相当品のミニサイズ)へ交換しました。その拡大画像です。

これでFM：バッチリOK、Air：バリバリ入感！、PSB：144MHzアマチュア無線バリバリ入感（ちょうどコンテストをやっていたので）と至ってばっちりな結果でした。しかも室内で短めのロッドアンテナでの受信です(*^^)v

以前の日記 RF-1405：AirとFMを重点的に調整しましたで紹介したRFアンプ交換後の画像を紹介します。

なおこの部分では部品を更に交換しました。

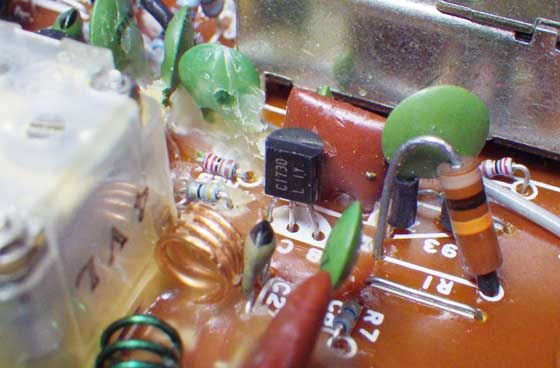

同調回路のC27:15pF　→　27pF　→　22pFへ交換、局発回路のL9と並列に取り付けた8pF ~~は変更なし~~ 　→　10pFへ変更。これで76～90MHzをカバーできました。

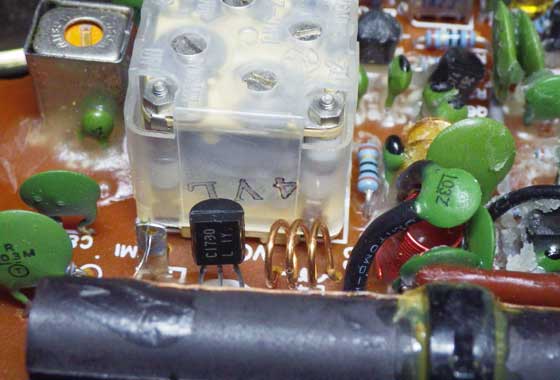

次はAirバンドのフロントエンドです。Airバンドがバリバリ聞こえたのはうれしかったです。まともに動作しているって言う事ですからねぇ＼(^O^)／

ここも本来の2SC1674　→　2SC1730へ交換してあります。なお上の画像の左側に見える橙色のコイルはAMの発信コイルです。

続いて

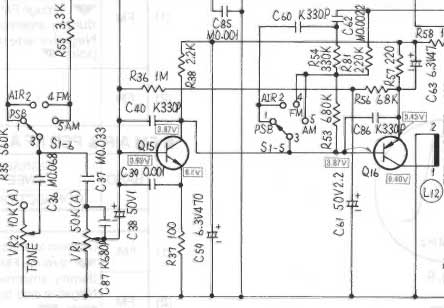

で紹介したAF増幅段の画像を改めて紹介します。

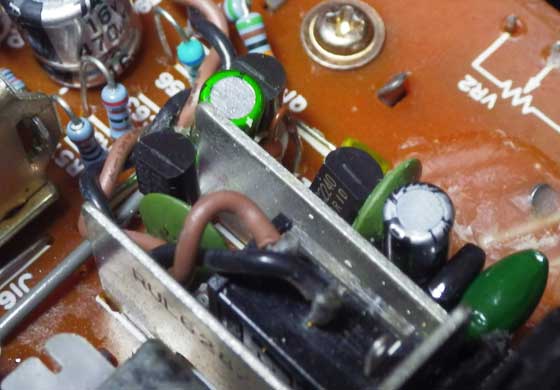

Q15：２SC945　→　2SC2240-GRへ交換しSNの改善を図りました。

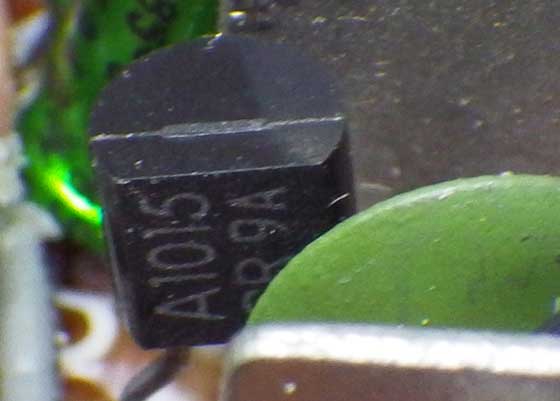

2SC2240の左に見えるのがQ16で、これを2SA564　→　2SA1015へ交換しました。下がその拡大画像です。

画像でお分かりの通り、そこいら中が蝋付け（多分、脱臭精製蜜蝋か何かでしょう）されていて部品交換が面倒でしたが、最終的にはカーボン抵抗も2本を残して後は全部金皮抵抗へ交換しました。あとはどこかで長いロッドアンテナを見つけてきたいですね。

今回の画像撮影では、Optio WG-2GPSの1cmマクロ(＋デジタルズーム)が大活躍でした。
