2012.10.20
聞き流しには十分な音質だという事が判ったので、更に部品交換を進めた上FM回路も日本バンドへ調整しました。
先日のRF-1401もそうでしたが、調整や部品交換にはサービスマニュアルが必須ですね。それでは色々やらかした後の部品面の様子を紹介します。

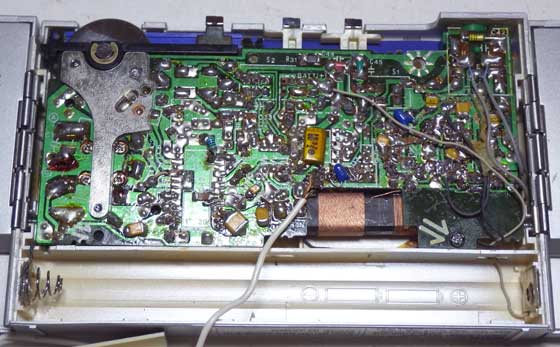

今回はオリジナルのパーツも幾つか残してありますが、部品交換の必要が無い若しくは物理的に交換不可能というのがその理由です。続いてはパターン面を紹介します。

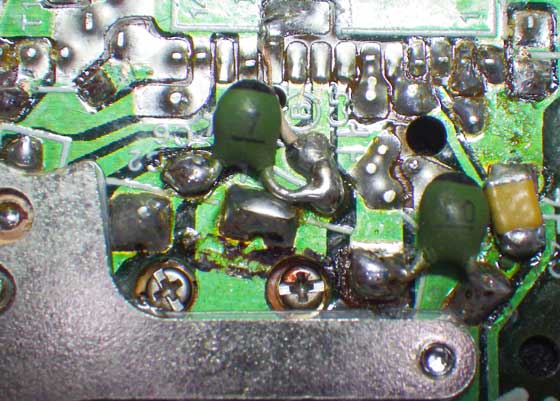

一旦上の画像を撮影してから、FM回路の調整をやりました。最初はパターン面へ円盤形のセラミックコンデンサを追加したのですが、これだと裏蓋が閉まらない(^_^;)と言う事が判り、追加したコンデンサとオリジナルのコンデンサを外して、部品面へ相当する容量のチップセラミックコンデンサを取り付け、ようやくOKになりました。まず裏蓋が閉まらなかった状態がこれ。

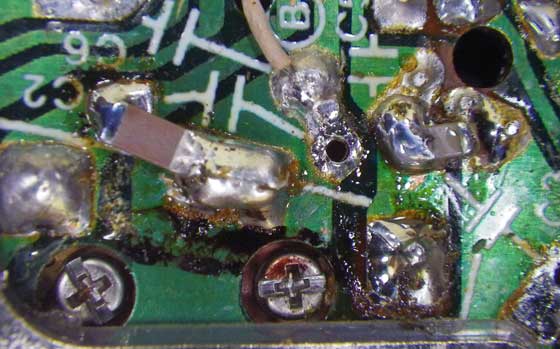

これをチップコンデンサへ交換した状態で、左：27pF、右：36pFです。この状態で各コイルとトリマーコンデンサの調整で、日本バンドへ合わせ込む事が出来ました。

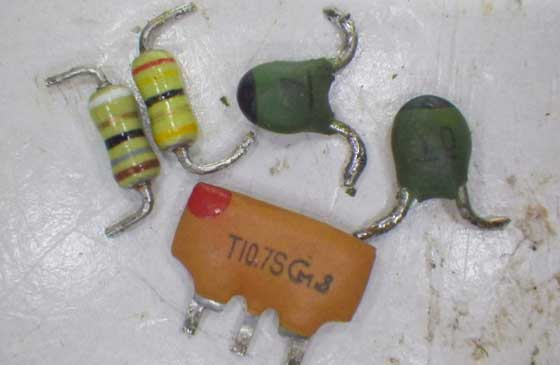

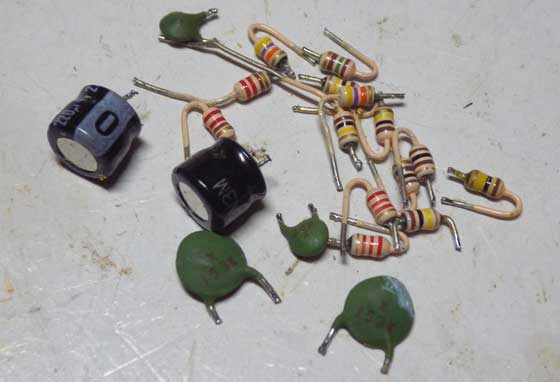

下の2枚が追加で交換後に取り外した部品です。2枚目に写っている円盤形セラミックコンデンサは自分が追加した物で、抵抗器のように見えるのはセラミックコンデンサです。
FMはロッドアンテナが短いのに結構感度は良いようですが、少し聴き込んでからまたレポートします。
先日のRF-1401もそうでしたが、調整や部品交換にはサービスマニュアルが必須ですね。それでは色々やらかした後の部品面の様子を紹介します。
今回はオリジナルのパーツも幾つか残してありますが、部品交換の必要が無い若しくは物理的に交換不可能というのがその理由です。続いてはパターン面を紹介します。
一旦上の画像を撮影してから、FM回路の調整をやりました。最初はパターン面へ円盤形のセラミックコンデンサを追加したのですが、これだと裏蓋が閉まらない(^_^;)と言う事が判り、追加したコンデンサとオリジナルのコンデンサを外して、部品面へ相当する容量のチップセラミックコンデンサを取り付け、ようやくOKになりました。まず裏蓋が閉まらなかった状態がこれ。
これをチップコンデンサへ交換した状態で、左：27pF、右：36pFです。この状態で各コイルとトリマーコンデンサの調整で、日本バンドへ合わせ込む事が出来ました。
下の2枚が追加で交換後に取り外した部品です。2枚目に写っている円盤形セラミックコンデンサは自分が追加した物で、抵抗器のように見えるのはセラミックコンデンサです。
FMはロッドアンテナが短いのに結構感度は良いようですが、少し聴き込んでからまたレポートします。
