2014.07.20
RF-080も更に部品交換を進めました。
どうにもAM受信がノイズっぽいので何とかしようと、RF-FETとAF初段と思われるトランジスタを交換しました。

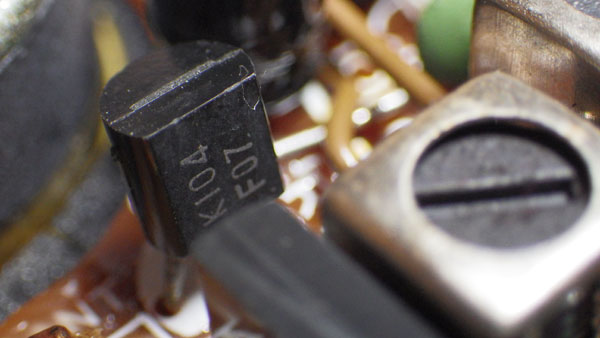

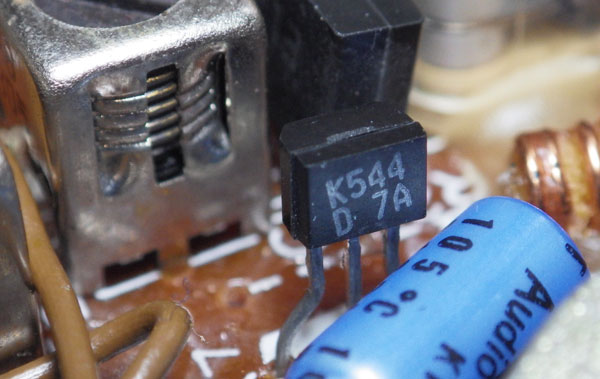

この2SK104を、お馴染みの2SK544-Dへ交換しました。
そして型番不明のAF初段？トランジスタをこれまたお馴染みの2SC3324-GRへ交換しました：画像はありません<(_ _)>
これでノイズが消えてものすごく静かになりましたよ。何がそんなに効いたのかと言えば、
1.2SK544-Dの採用
2.AF初段トランジスタのバイアス抵抗交換：470kΩ炭素皮膜 → 同金属皮膜抵抗
3.AF初段トランジスタの交換
辺りの効果が大きいと思います。
どうにもAM受信がノイズっぽいので何とかしようと、RF-FETとAF初段と思われるトランジスタを交換しました。
この2SK104を、お馴染みの2SK544-Dへ交換しました。
そして型番不明のAF初段？トランジスタをこれまたお馴染みの2SC3324-GRへ交換しました：画像はありません<(_ _)>
これでノイズが消えてものすごく静かになりましたよ。何がそんなに効いたのかと言えば、
1.2SK544-Dの採用
2.AF初段トランジスタのバイアス抵抗交換：470kΩ炭素皮膜 → 同金属皮膜抵抗
3.AF初段トランジスタの交換
辺りの効果が大きいと思います。
