2014.08.15
カテゴリ： RF-2800B
やっと終わりました・・・。
今回はバンド切り替えスイッチをもう一度開腹するというアクシデントに見舞われましたが、スイッチ各部や基板のパターンを痛める事もなく無事に終了です。
今日は作業中の画像がありません(^_^;) 上で述べたスイッチの再整備やFMのバンド上下端での感度調整に時間を取り根を詰めて作業していたので、デジカメでの撮影を忘れていましたよ。
まず周波数カウンターの表示です。5.12MHzの基準水晶を交換してどうなるのか興味ありありでしたが、ズレはなくなり受信周波数とカウンターの表示が一致しました＼(^O^)／ これはSSGの信号で確認しています。水晶は@150だったので、これ位の出費で修復出来て良かったです。
FMの感度調整は、結局同調コイルを巻き直してコンデンサの容量をカット＆トライで調整しました。
コイルはオリジナルはコア付きの物ですが、これを空芯コイルへ変更して更に同調用のコンデンサC113：10pFを10+12=22pFにして、何とか調整完了しました。コイルとコンデンサは上の回路図で赤丸の中にある物です。
本機はDR29の様なプリセレクターはないものの、中波帯〜短波帯をフルカバーしているので短波受信用のラジオとしてはなかなか使える機種です。DR29のエージングが終わったら、続いて本機のFM受信をエージングしたいと思います。

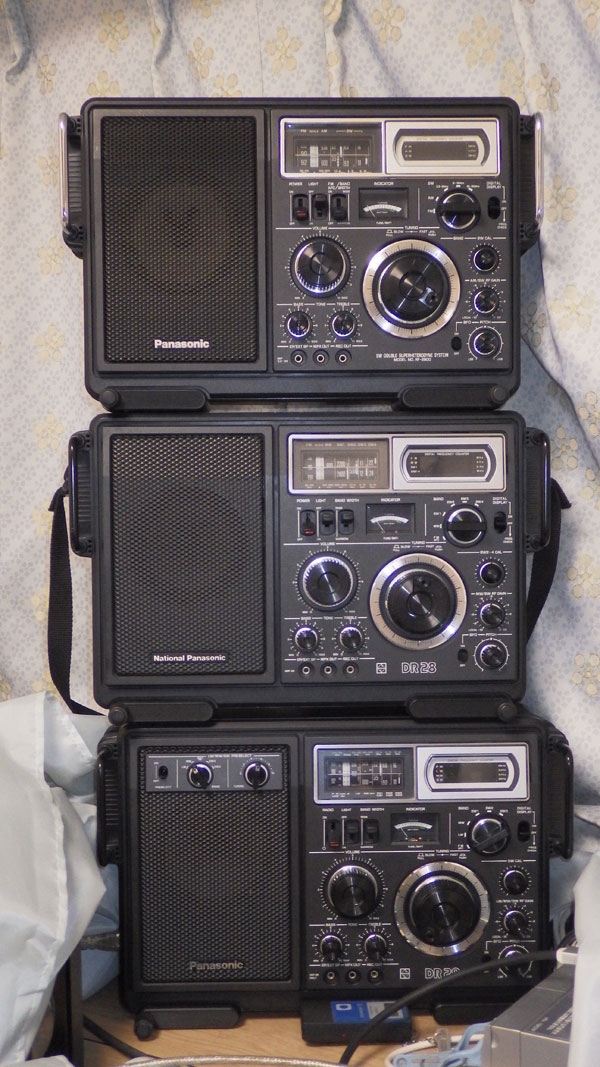

せっかくシリーズ3台が揃ったので（部屋の中が大型ラジオ散乱状態とも言う）、3段重ねのように撮影してみました(^^)
上からRF-2900、DR28(RF-2800B)、DR29(RF-2900LBS)の順です。DR28だけNational Panasonicと言うロゴになっているのが面白い。もう少しだけ解説するとDR28とDR29はスピーカーのインピーダンスが8Ω、AFアンプはトランス結合のプッシュプル形式で、RF-2900（と過去に修復した北米向けRF-2800）はスピーカーインピーダンスが3.2Ωで、AFアンプはICを使っています。
今回はバンド切り替えスイッチをもう一度開腹するというアクシデントに見舞われましたが、スイッチ各部や基板のパターンを痛める事もなく無事に終了です。
今日は作業中の画像がありません(^_^;) 上で述べたスイッチの再整備やFMのバンド上下端での感度調整に時間を取り根を詰めて作業していたので、デジカメでの撮影を忘れていましたよ。
まず周波数カウンターの表示です。5.12MHzの基準水晶を交換してどうなるのか興味ありありでしたが、ズレはなくなり受信周波数とカウンターの表示が一致しました＼(^O^)／ これはSSGの信号で確認しています。水晶は@150だったので、これ位の出費で修復出来て良かったです。
FMの感度調整は、結局同調コイルを巻き直してコンデンサの容量をカット＆トライで調整しました。
コイルはオリジナルはコア付きの物ですが、これを空芯コイルへ変更して更に同調用のコンデンサC113：10pFを10+12=22pFにして、何とか調整完了しました。コイルとコンデンサは上の回路図で赤丸の中にある物です。
本機はDR29の様なプリセレクターはないものの、中波帯〜短波帯をフルカバーしているので短波受信用のラジオとしてはなかなか使える機種です。DR29のエージングが終わったら、続いて本機のFM受信をエージングしたいと思います。
せっかくシリーズ3台が揃ったので（部屋の中が大型ラジオ散乱状態とも言う）、3段重ねのように撮影してみました(^^)
上からRF-2900、DR28(RF-2800B)、DR29(RF-2900LBS)の順です。DR28だけNational Panasonicと言うロゴになっているのが面白い。もう少しだけ解説するとDR28とDR29はスピーカーのインピーダンスが8Ω、AFアンプはトランス結合のプッシュプル形式で、RF-2900（と過去に修復した北米向けRF-2800）はスピーカーインピーダンスが3.2Ωで、AFアンプはICを使っています。
