◆Fender.US JAZZ BASS 音出ない＆セッティング
ベースオーナー様は、D.Sugaya様です
ブログをご覧頂いた事がご縁で起こしくださいました
◆画像から確認します
●久しぶりに弾こうと思ったら全く音が出ないとの事でお持ちくださいまいた

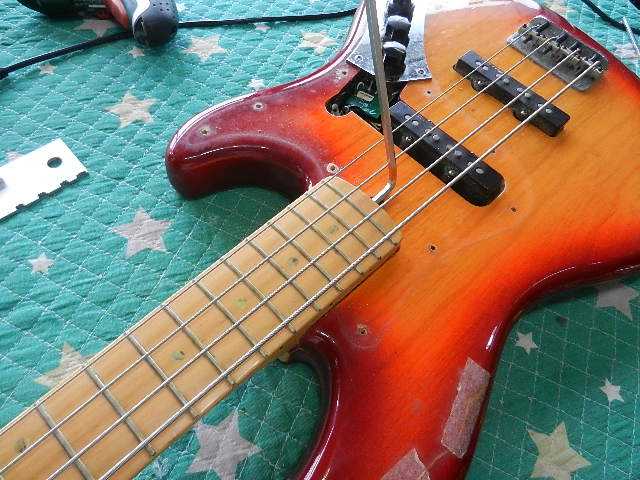

ウレタン塗装が割れて剥がれ落ちそうになってます

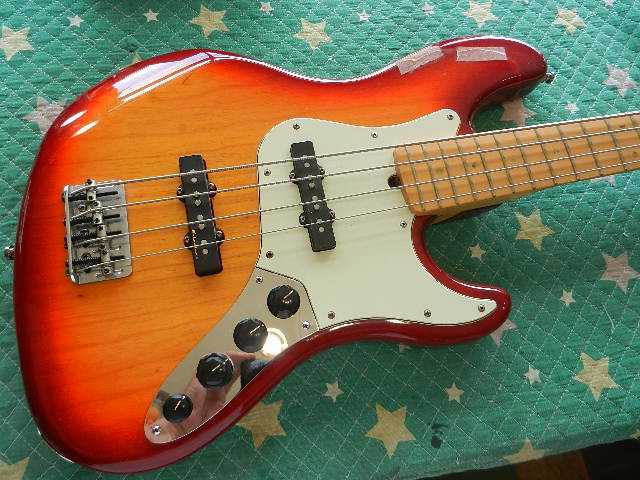

●USモデルです
◆リペア開始します

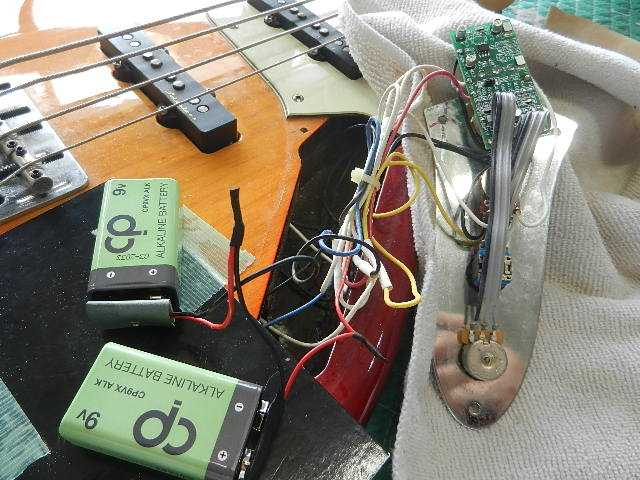

●ジャックのクリーニングorジャック交換で簡単に解決する見込みで始めましたが
ボディ裏を確認するとパネルカバーが有りました・・・即ちアクティブサーキットと言う事です
暫く弾いて無いとの事でしたので、いなや予感がしましたがビンゴで、賞味期限が過ぎた
9Ｖが入ってます
●パナソニックの9Ｖは何とか外れましたが、ダイソーの9Ｖは完全に固着してまして、
電池スナップの端子ごと外れました
●電池スナップの交換が必要です
●パナソニックの方に2014年１月の表示が有りました
両方とも派手に液漏れして無かったのは幸いです
●9Ｖ２本が並列に接続されてましたので、１本で駆動するかと思いましたが無理でした。
クリップコードで強制的に繋いでも音が出ませんでした。
アクティブサーキットを含めた電装系全てチェックする必要が有ります

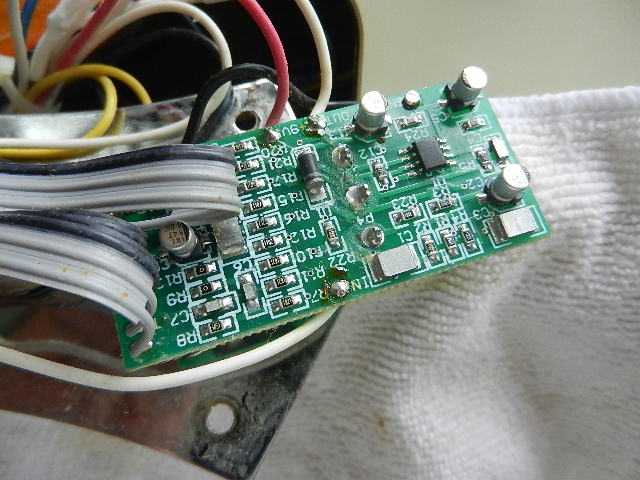

●メイン基板に特にハンダ不良箇所が見当たりませんでした
点検してますと、蚊の鳴くような弱弱しいレベルでもアンプ出力が有りましたので
基盤が原因で無い様で、ポットとジャックを点検します。
ジャックのホット側の接点とボリュームポットに手を入れると、アンプ出力が完全に復活しました、
仮に基盤が原因でしたら、補修パーツの入手は絶望的ですので、ノーマルサーキットを組む事も
視野に入れてましたので良かったです
●9V電池スナップを交換します
◆余りの弦高の高さに絶句しました

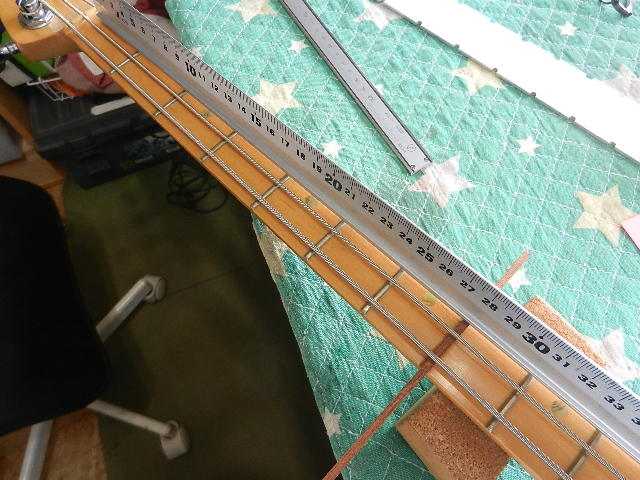

●定規を当てると、フレットとの隙間が1.0ｍｍ有りました、フレットボードからは2.50ｍｍの
順ゾリです。
工房でお預かりした順ゾリの最高記録です
●ロッドで出来る限りネックを調整して見ます

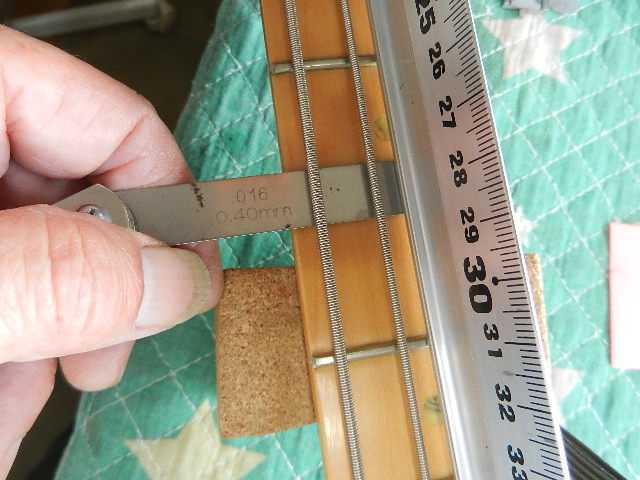

●フレット上の隙間が1.0ｍｍ➡0.40ｍｍまで修正出来ました
ベースギターですから何とか出来るレベルです

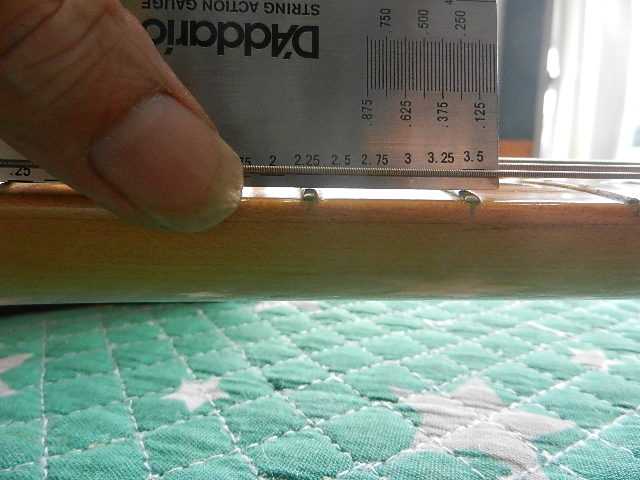

●6E/12Fを2.75mmにセットします

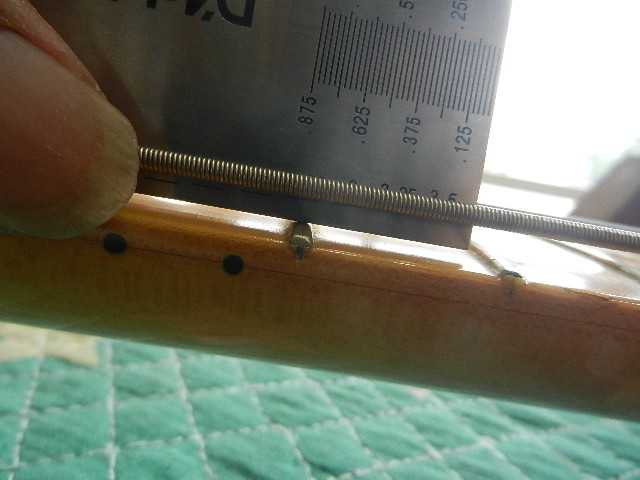

●1E/12Fを2.25mmにセットします
ハードメイプル材のネックですから、ロッド調整後に時間差でネックが動く事が有りますので
数日放置して様子を見る必要が有ります
●オクターブチューニングも合わせて有ります。
ノブは上から、マスターボリューム//ピックアップセレクター//２段式のトーンコントロール//
一番下がブーストです
🌻Ｋ2ギターファクトリー
千葉県八街市 八街 に 67-3
代表 加藤 和久
☏ O8O－5376－O998
⁂お車6台分の駐車場をご用意しております
