先日購入したPickit3が不調で動きません。初期不良かと思い購入先に送り返しましたが商社さんでは問題なし。でもウチのパソコンじゃ動かないんですよね~何度もソフトを入れ直したりデバイス交換したりライターを変えてデバイスをチェックしたりとでも結局はpickit3が不調のような・・・同じような症状で困っている人は居ないのかと検索してみるとやっぱ居ましたKO-IBO project blog さんのブログで書かれていました。対策を教えていただき試してみましたがダメでした。コメントにリンクされている改造についても私のは対策済みでした。どの抵抗も0Ωで対策済みちなみにライターソフトのPICKIT3ではちゃんと読み書きできるんですよね~どう考えてもMPLABのバグと思うのですが・・・同じような症状の人居ますかね~何とか使えるようになれないかな~~~追記:外部電源その後ですが、なんとかターゲット側の電源では認識するように成りました。でもPICKIT3からの電源は相変わらず書込みできません。書き込みソフト(スタンドアローン)では全てOKなのにMOLAB上ではうまく行きません ;_;
2014.01.21
コメント(0)

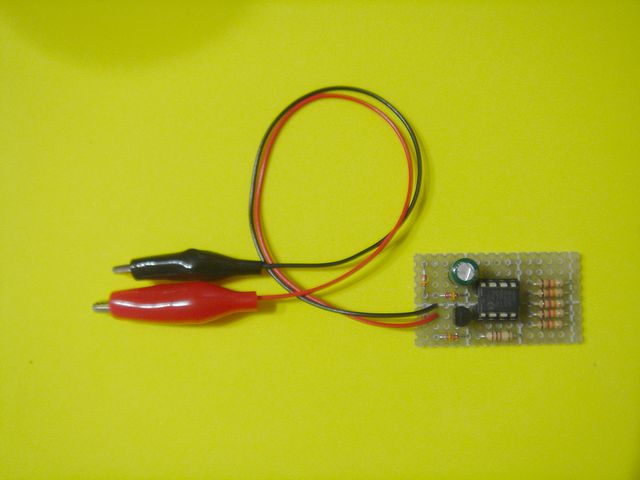

とりあえず~ありあわせの部品で組んでみました。プルアップ抵抗の定数の違いやCPUが違うのは気にしないでください^^;とりあえず形だけです。ケースに入れるともっとタグっぽく成るんでしょうね。配線していて2箇所ジャンパーに成りました^^;ちゃんと基板作ればノージャンパーですよ w随分ハンダ付けしていないとやっぱバッチイですね。12C508が余っていたので挿しています。ソフトが決まればこれでもいいのですけどね~何時ものことながら、ハード工作は早いのですが、ソフトはいつなんだ??? ww追記:なまえが間違っていましたm(__)mサーキットチェッカーではなくルートチェッカーだそうです ^^;ローカルの方からツッコミを頂きましたww失礼しましたぁ~
2014.01.19
コメント(0)

今日も寒いですね~私は飽きもせずサーキットチェッカー考え中♪タグの部分はこんな感じで図面決まりました。結局は12F629でジャンパーパターンを設け32個まで可能にしました。しかし、現状のアンプ部分はLEDだけなので32回数える必要がありますww最初に考えたマイコン式ならばLCDに番号表示できるのですが、電子工作初心者の方でも入りやすいように簡単な方法で進めます。パターンもユニバーサルに組めるように設計しました。チップ部品を使えばもう少し小さくなると思うのですがまだまだ一般では入手困難かと思いますのでDIP部品で揃えました。基板はこんな感じです。設定用ジャンパーは裏面に設けハンダジャンパーで設定します。シルク図はこちら~~そしてパターン面はこちらですなんとかジャンパー無しで出来た ^^しかし微妙なところもありますがwwまぁ 作る人も居ないか・・・・でわまた~
2014.01.19
コメント(0)

先日アップしたサーキットチェッカーですが極端に簡素化してみました。動作チェックなどは一切してなく未だ妄想状態ですww屋内配線くらいなら電源は4.5Vでも大丈夫じゃないかとか・・検出部はCRD+LEDでもいけるんじゃない? とか・・それならばタグの部分は部品点数4点もあれば問題ないんじゃない?? とか・・しかし使いやすさを考えると12F629あたりを使用してジャンパーパターンでID変更できたらプログラムは1本化出来るなぁ~ なんてまだまだ妄想は続くか? ww追記:大丈夫だぁ~部品点数が少ないのでボードに乗せてテストしてみました。電源とタグ側が反対になっていますが無事にどう出しています。回路は少し変更していますがほぼ上の回路です。プログラムができたら1個作ってみてもいいかな。何時のことやら・・・
2014.01.18
コメント(0)

もう数十年前に居た会社で制御盤の組立をやっていました。当時はケーブルを使うことが少なくて配管用のパイプに直接配線を数十本も通し配線に傷をつけて両端にマークチューブを付けていました。大手の制御盤メーカーはサーキットチェッカー成るものを所有していて数十本もある配線に触れるだけで相手のマークが解るものを持っていました。最近は屋内配線用とかに安価なサーキットチェッカーが存在します。電子工作で作れないかと妄想したわけです ^^;まずは全体図で小さくて見えないかなww右がアンプ部分で電源とセンサー部と表示部からなりますあくまでイメージですから使用部品とか定数とか全く無視でイメージですタグ部分は小さくまとめるために10F206あたりのCPUでコンパクトに作ります。チェックする配線は2本必要で低速なパルス信号を通しますタグ部分には抵抗を返して電源を送ります電源を受けたタグは一旦コンデンサーに蓄えた電源で入力の電源をショートしますアンプ側にコンパレータを設け送電している電源の電位差を測りパルス数をカウントしLCDに表示しますタグを必要数作りパルス設定しておけば、かなりの数のチェックが一度に出来るかも?なお、コンパレーターの電位差によりオープンとショートの確認もできそうですね^^追記:超シンプルアンプ部分を超シンプルにしてLEDの点滅回数で読み取りますタグ部分も電源の簡素化でコンパクトにしてみました^^;これなら作れそう?ww
2014.01.16
コメント(0)

仕事が終わり色々私用で店をはしごして遅くなったついでに大きな本屋さんに行った。何時も近くの本屋さんに行くのですが最近は電気の書籍を置いている店が少なくなりました。7年くらい前は近くのどの店に行ってもトラ技は置いてあって買う事になんの不自由も感じていませんでしたが最近はトラ技買うのに大きな本屋さんか市内の書店に行かないと置いていません。色んな事が有って3年くらい前からまばらにしか購入していません。今回は付録付きということで購入しました。8ピンの32ビットマイコンですよ~~ 奥さん!!お買い得じゃないですか? ^^;勢いで買ってしまった・・・・来月号も買わないと・・・
2014.01.14
コメント(0)

先日誕生日で5?歳になりました^^;この歳が来ても嫁の母は私に誕生日のお小遣いをくれます。何時もだったら貰ったお金で家族みんなで外食に行くのですが、今回は自分のものを買うのに全部使っちゃいましたww普段から欲しい部品は沢山有るのですが、以前の仕事の部品だけでも家の倉庫、外の倉庫、実家の倉庫といっぱい有ります^^;それでも部品が増えることはさすがに家族に申し訳がないと自重していましたが今回会社の方が電子工作を始めそうなのでそれに合わせて買っちゃいました^^;PICは数百個の在庫があるにも関わらず~~ ww新星PICのF1シリーズを購入またタンスの肥やしに成るのか? ・・・それからこれらを使うために書き込み器も買いました。実は書き込み器もPIC関係だけで5種類10数個持っています ^^;H8とARMとJTAG集めると20数個 ^^;私が死んだら すべてゴミになるんだろうなぁ~ 悲しいですねオークションで売っても二束三文ですし身近な人で電子工作を始めないかな~ なんて何時も思っていますちなみに今回購入した部品リストはこちらです♪なかなかハードが増えるばかりでソフトがね~~~何年後に日の目を見るのかww
2014.01.12
コメント(0)

今日は友人に頼まれて学駅に行ってきました。学駅Wikipedia 見てね^^写真には写っていませんが車が多くて止められず近くの自動販売機の前に止めて歩いて駅まで~~駅について納得!! テレビ局が取材に来ていました。あ~~ モロに映ってしまった~~ 結構アップで~~まぁ、放送されても解かんないか県外の放送局みたいだし^^お目当ての入場券とお守りセット^^なんとか売り切れる前に限定品ゲット出来ました。今は砂粒(すべらない砂)付きで残り僅かでした。普段はこんな形で売られています(HP転用)合格できるといいですね!!がんばってね~
2014.01.11
コメント(0)

昨日アップした記事とほぼ同じ回路で確認ができるためナイトライダー風電飾(疑似PWM制御)を点けてみました。やはり12個LEDが無いと感じが出ないので2個追加してテストです^^点灯パターンを若干変更して点けてみました。どうでしょうか? なめらかな点灯パターン^^ 綺麗ですよね~元ネタは ナイトライダー風電飾(疑似PWM制御) です^^みなさんもお試し下さい。
2014.01.07
コメント(0)

昨日紹介したありがちな電飾を点けてみました。凝ったことは出来ないのでブレッドボードに組んで実験です。お~~綺麗に尾を引いて流れています残念ながらLEDが10行なの2個足りませんが雰囲気は味わえます。チラつきのないPWM綺麗ですね~ ^^
2014.01.06
コメント(0)

久しぶりにEAGELを触ってみました。楽天イーグルスじゃないよ~先日LEDの記事を書いた時に少しだけ触ったのですが、見事に使い方を忘れていました ;_; トシダニャ~久しぶりに触るのと懐かしさも有って朝から色々資料を元に触っていました。丁度 waewaxさんHPで新しい記事が投稿されていたのでそれを元に基板を設計してみました。作品6:ありがちな電飾PIC16F84を使い流れるしずくをイメージした電子工作です。何時もながら素晴らしいソフトです。今回の目玉は乱数を使用して不規則な雫のイメージを出されています。記事を見ながら自分なりに基板を設計しました。まずは回路図から・・・車や9Vアダプターなどで使用できるように若干回路を追加しています。不要と思われる部品はジャンパーなどで取り外して下さい。基板はサンハヤトの288Gに実装出来るようなレイアウトにしています。パターンはハーフピッチなので注意して下さい。あくまで趣味レベルです^^;部品面シルクです。解りやすいようにPATもだしています。ハンダ面パターンです。TOPビューです。(上から見た図)部品面ジャンパー位置です。なんとかジャンパー無しで頑張ったのですがジャンパー無しを考えている時間だけで2時間過ぎたのであっさり諦めてジャンパー付けました ^^;少しだけEAGLEを思い出しました。追記:EAGLEファイルあまり綺麗に出来ていませんがEAGLEファイルアップしておきます。F84_12LED ←ここにあります^^使ってね~~
2014.01.05
コメント(0)

正月休みに入ってようやく趣味の時間です^^以前から気になっていたHPで4本の配線で10個のLEDを点滅させる記事を見ていて試してみたかったのですがブレッドボードで10個のLEDを配線するのも複雑でLEDの部分だけ基板に配線してみました配線が複雑なのでまずはEAGLEで配線図を書き間違いがないか確認してからパターン化しますレイアウト出来そうなので今度は手配で組み立てプログラムをコピーしてすぐに動きました^^使用したPICは12F675ですホントに4本で動くんだぁ~ へ~~不思議です♪ちなみに元ネタは 4ピン で LED 10個を制御するフラッシャ です^^とりあえずLEDの部分が出来たのでソフトをグリグリ触ってみますでわまた~追記:ナイトライダー風同じ開発者の方のUSBバスパワー・インジケータを応用してナイトライダー風にパターン作ってみました
2014.01.03
コメント(0)

喪中のため新年の挨拶できませんが今年もよろしくお願いします ^^
2014.01.01
