新しい真空管
以前にネット検索していたらNutubeと言う新しい真空管が開発されたらしい。昔からある真空管とは違い低電圧から動作するということで寿命も従来の真空管から比べると寿命が長いらしいですでもこれってどう見てもVFDですよね～と言うことで以前にデジットで購入した物を出してきましたでも真空管てどうやって駆動するんだ？たしか高い電圧が言ったかな・・・・ネットで見つけた3極管の図面試行錯誤でなんとか動作確認できました駆動電圧は１２Vで表示は薄ぼんやり点灯するだけで増幅度も僅かでしたおっと！ こんな時間だ寝よう～～おやすみなさ～い
2016.01.26
コメント(2)
-
あちゃんでいいのでマトリックスディスプレイ

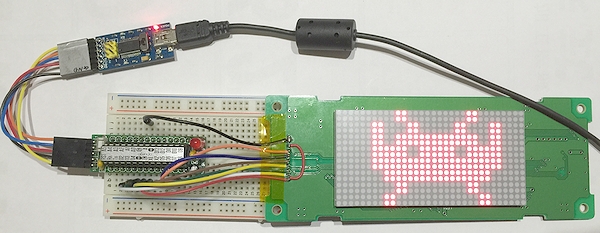

ａｉｔｅｎｄｏさんのあちゃんでいいのでデジットさんの32ｘ16のテスト表示してみました元ネタはこちらikkeiさんのブログよりデジットの32x16ドットマトリクスLEDモジュールをArduinoにつないでみたプログラム1式お借りしました＾＾プログラムは解りませんが配線はとてもシンプルです先日組み立てたあちゃんでいいの～～ ですｗチラツキも少なく綺麗に表示できています＾＾動画はこちら表示に自分のアドレスを表示させようと思いましたが・・・今回も パス！！ ｗｗ
2016.01.24
コメント(0)
-
aitendoさんのTS119-5液晶
今年はじめてaitendoさんの福袋が買えて嬉しかった～中に入っているものはいろんな人が公開しているのでそちらを確認してください何か一つでも動かしたいなとTS119-5液晶を触ってみました説明の通りしたはずなのですが・・・・エラーの嵐ｗｗナンノコッチャわからんｗｗコンパイル通らないと何も出来ませんね～
2016.01.17
コメント(0)
-
100円均一 恐るべし！
今日私用で近くのセリアに行ってきました嫁さんが新しく色付きのレジン液をセリアで販売していると購入しに・・私はお供で別に必要な物もなかったのですが探索に電気コーナーで見つけたのがこれ！右側の変換ケーブルですが、アンドロイド系のマスターに使用できます通常のケーブルはアンドロイド系の機器に繋ぐ時パソコン側からはスレーブ扱いになり同じケーブルではマウスやＨＤＤなどは接続できません上の左のケーブルは以前にアンドロイドタブレットと通信させるために近くのデオデオで1200円位で購入したものですなんと！ １００均で売っていたためしてみると・・・・マウスを接続するとちゃんと認識していますちっちゃなマウスカーソルが出てきますアンドロイド機器から外部コントロールするにはお勧めです＾＾
2016.01.17
コメント(0)
-
3DSの液晶分解

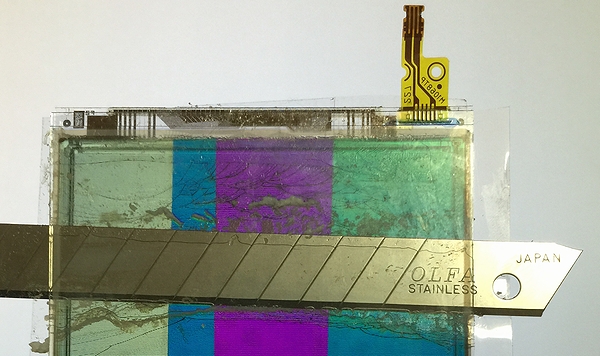

ジャンクの３DSを購入して孫の３DSを修理して残った残骸で遊んでいます今回は3DSの液晶分解です液晶の分解と言っても分解された方はどうせ液晶とバックライトと偏光フィルターくらいだろうと思っているでしょう安心してください！ 私はそんな単純な分解では終わらせません ｗｗ今回は液晶の部分の３ＤＳにしか無いスイッチ液晶部分を取り出します薄い薄い液晶のスイッチ液晶と画像用の液晶の間にエタノールを染み込ませカッターの刃を少しずつ入れていきます万が一のためテープを張りガラスの飛散防止をします時間をかけてスイッチ液晶の部分だけ剥離します作業時間約30分そして接着剤をエタノールで拭き取ると0.5ｍｍくらいのスイッチ液晶が取れますこの液晶に電気を加えると不透過部分ができ液晶の映像と合わせると3DS映像になります背景が3Dじゃないので立体的には見えませんがストライプが見えます裸眼で見える３Dの心臓部はこれです＾＾よく出来た液晶ですね～～
2016.01.16
コメント(0)
-
3DSのCPUを覗いてみた ＠＿＠
ジャンクの３DSを購入して孫の壊れた３DSを修理したのですが要らなくなった基板からＣＰＵを取り外し内部を見てみました分解方法は周りのパッケージを焼いて炭化させますそしてススで黒ずんだダイの部分を洗浄しますそして出てきた３DSのＣＰＵがこれ！！え！？ なにこれ？反対の面かな？ いや反対はシリコンのベースだし・・・気になって顕微鏡で１２０倍にして見てみましたどうやら何層かの構造になっていて表面はRAMのような記憶領域かな？同じパターンが全面に配置されていますまぁ 基板でも多層基板が当たり前の時代ですから内部にCPU本体が隠れていても不思議ではないですねペンティアムのようにキラキラ感を期待していましたがダメでしたね ＾＾；追記：構造気になって検索してみたら構造が出てきましたやはり表面は記憶領域みたいですね
2016.01.16
コメント(0)
-
孫の３DS修理
以前より検討していた孫の３Dｓ修理ですが先日オークションでジャンクの３DSを1000円で落札出来たので今日は天気もよく明るいので修理してみました１０００円だから文句はいえませんが非常に汚いですｗｗ早速壊れたゲームカセットスロット部分を取り外しです最初はヒートガンで裏から当てて温めましたが外気温が低いのか５分たっても溶けません仕方ないのでハンダコテで取り外しです取り出し口の方に基板に刺さるピンが出ています前の部分だけハンダを溶かして浮かします後は奥の部分にベタハンダをして一気に外します部品取りの基板なので色んな所にこれ先があたって焼けますが気にしない ＾＾；取り外したソケットはピンの歪みが有れば修正します修理する側の３DSはカードスロット取り外し時に他の部分が壊れたら困るのでカードスロットのシールドの部分はニッパーで先に切り離しますそして細いニッパーでリード線も切りますピンだけになった部分を綺麗に取り除きますこんな感じね ＾＾その後はソケットを半田付けするだけあかん！ 指が震えて綺麗にできん ；＿；蓋を閉めて動作チェックです３DS用のカセットがなかったのでとりあえずDSのかセットで点検無事に修理完了です ＾＾これで爺さんの格も上がったかな？ ｗｗ修理される方は自己責任でね～～～
2016.01.16
コメント(0)
-
超音波モーター入手！！
今日は3番めの孫が来て先日壊した３ＤＳを修理に来ました分解して見てみるとゲームカセットのスロット部分のピンが5本くらいネジ曲がり修理不可能でした時間が有ったので近くのハードオフに３ＤＳのジャンクがないか探しに行きましたまぁ 結果から申しますと中古は有りましたがジャンクはなく部品入手はできませんでしたアマゾンとかで調べても売り切れでとりあえず修理は断念時間が有ったので久しぶりにジャンクコーナーをあさっていたら欲しいものが見つかりました！！キャノンのレンズでこの中には超音波モーターが使用されています早々に家に帰り分解です！想像では・・・・・こんな感じのリング状モーターを想像していてワクワクしながら分解したのですが・・中から出てきたのは変な形のモーターです ；＿；手で回してもクラッチから下のギヤ部分しか回りません駆動回路を検索しましたが見つかりませんでした検索途中にそのものズバリの画像発見こういうふうに収まっていてこんな感じで駆動されているみたいです詳しいピンアサインやモーターの定格がわからないので全く触れませんしばらく眺めて楽しむしかないようです
2016.01.09
コメント(5)
-
Arduino互換組み立て

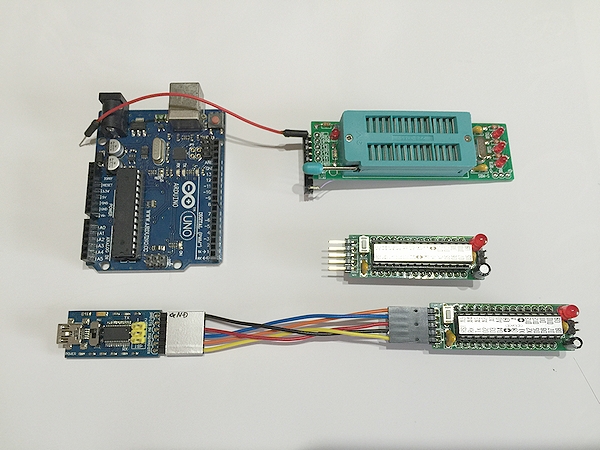

去年に購入したArduino互換機とブートローダライタキットを組み立てました左上はArduino Unoです右上はブートローダライタキット [SBW-S] です右中はあちゃんでいいの [AKIT-ADINO] です下はFT232R基板と接続したあちゃんでいいの [AKIT-ADINO] です購入してからしばらく忙しくて組み立てる暇がなくてようやく形になりました ＾＾；ブートローダライタキットはマニュアルもないので最初なにがなんだか解らなくて色々資料を探していると離れて付いているＬＥＤなどの意味もわかりましたポートに直接刺さるようにピン配はなっておらず電源ラインの延長とハーフピッチのずれたコネクターの自作で対応しました裏面も割りと綺麗にできました＾＾あちゃんでいいの [AKIT-ADINO]は232Cを持っていないので書き込み時は変換基板を接続して使用しますＩＣのシールはaitendoさんのシールをそのままテプラで印刷しました割と綺麗にできて満足です ＾＾
2016.01.03
コメント(0)
-
新年明けましておめでとうございます。
明けましておめでとうございます。今年も爺さんのブログを宜しくお願いします。
2016.01.01
コメント(2)
