Mar 4, 2018

Eachine 5.8G 送信機をMobiusMiniに接続しました

カテゴリ：ラジコンヘリコプター

先日やっと開封した Eachineの5.8G 送信機ですが、
やっとMobiusMiniに接続して動作確認をしました。

取り敢えず自分の覚書として…
Eachine VTX03 Super Mini 5.8G Transmitterの取説を…
これをなくすと、周波数を確認できなくなっちゃうからね

1ページと4ページ

たった一個のスイッチで

送信出力
バンド(便宜上こう書きますが5.8GHz帯のみです）
チャンネル

を切り替える形になりますので、ちょい押し・2秒押し・5秒押しとあって少々面倒かな

配線はMobiusMiniに付属していたビデオ出力ケーブルを
ボードの配線につじつまを合わせて接続しました。
一応このボードに電源を供給すれば、カメラへの電源は
橋渡ししてくれるので、+5・GND・Videoの3本…
録画とかじゃなければ適当な3端子のカメラユニットで良いんだよね～
ドローンのレースなんかでは録画のカメラなんていらないでしょうから…

取り敢えず確認ができたので、テスト飛行の妨げにならなきゃ良いだろう…
と言うことで…こんな感じになってます…かなり大雑把です

機体下面

MobiusMiniの純正ケーブルが少々特殊なので
切りたくないがために、こんな感じでとぐろを巻いてます(^^ゞ

送信機は機体上面に…両面テープとクラステープでペタリ

う～ん、よく考えたらPGSを拾うのに思いっきり邪魔しそうだな…

で、結果ですが

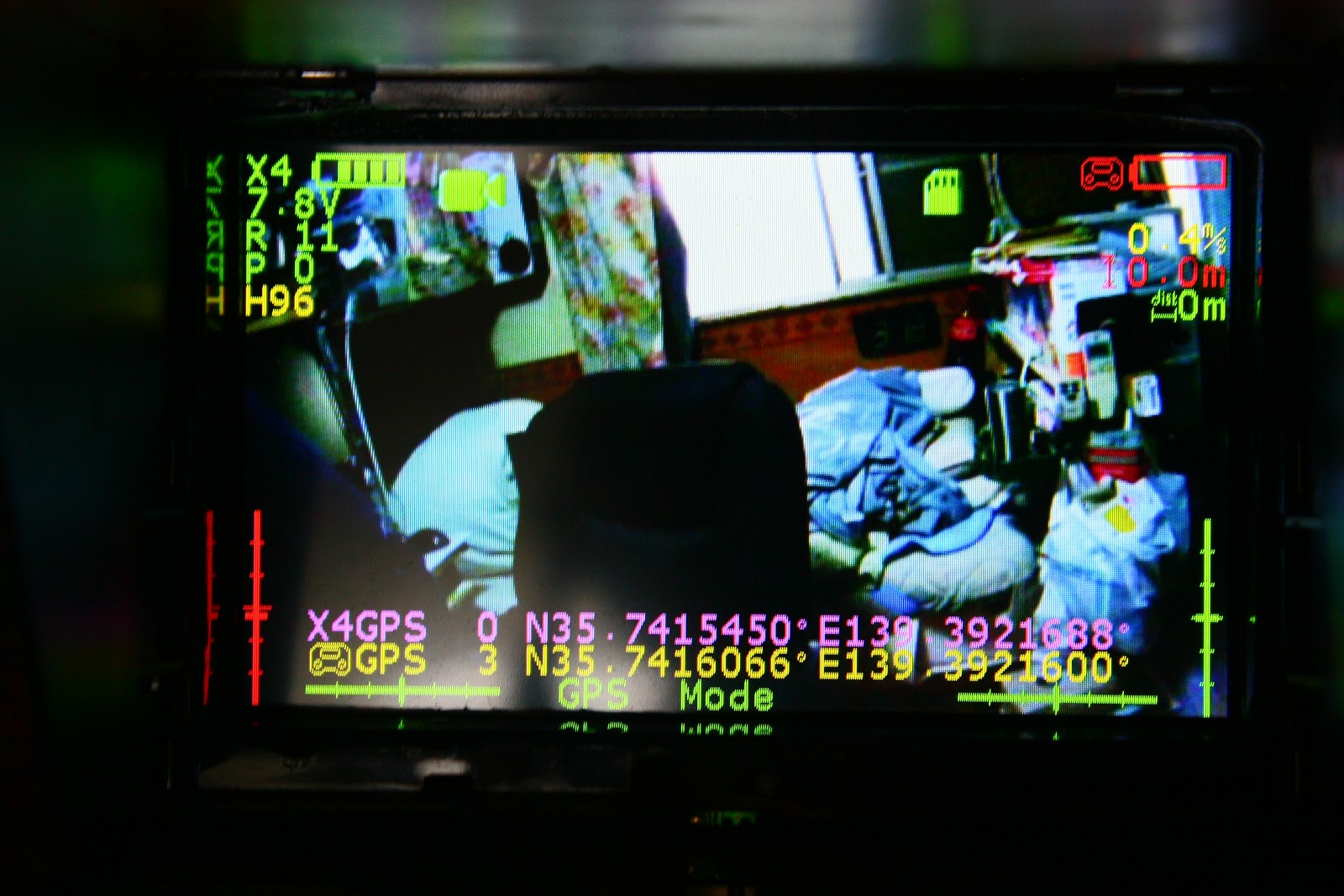

純正のFPV画面

まあこの機体をお持ちの方なら見慣れた画面です

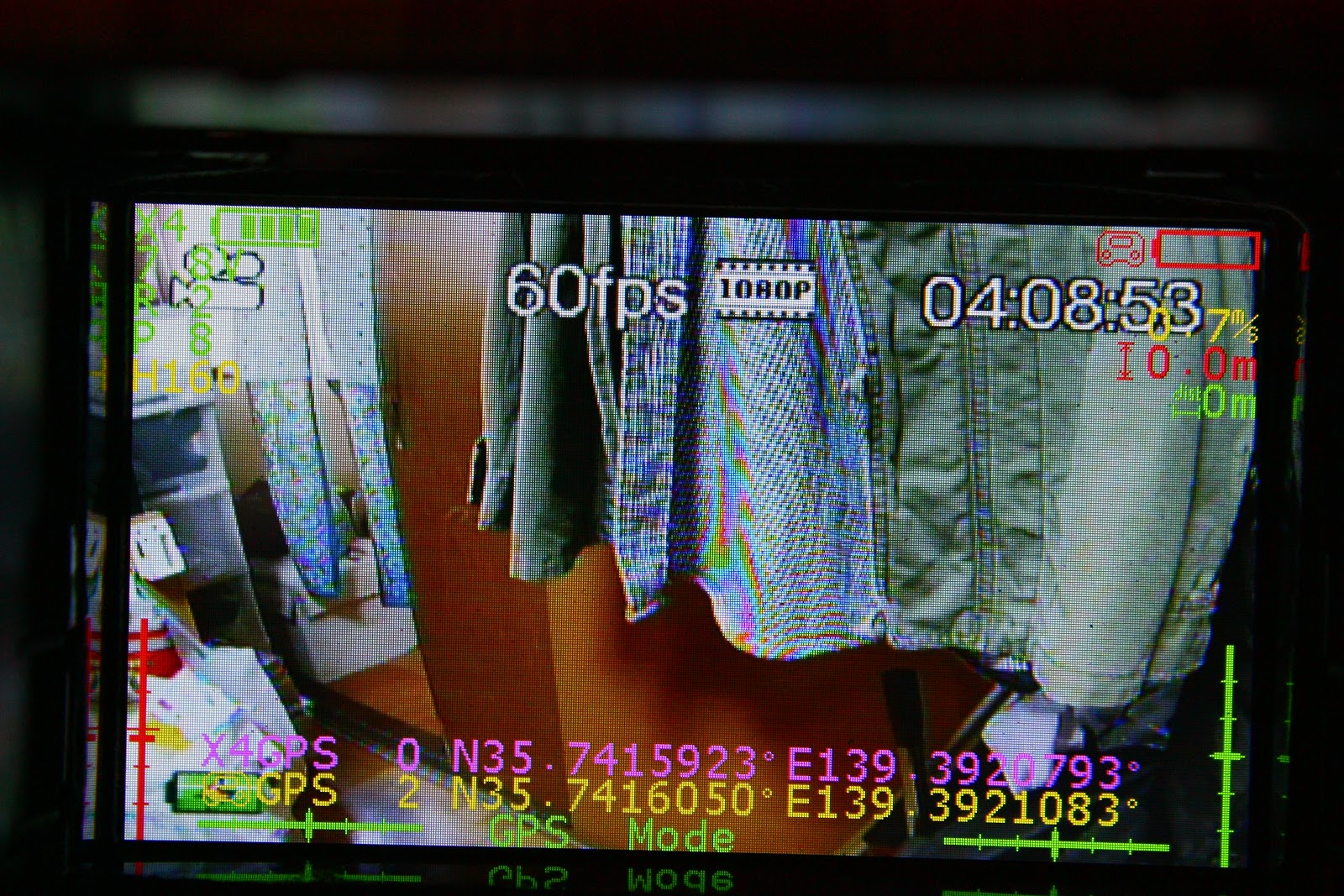

MobiusMini+Eachine VTX03の画面

ちゃんと機体の情報も表示されていますが

左上にカメラマーク
真ん中上に60fps1080P
右上に時刻

と通常では見られないMobiusMiniのアイコンが表示されています
それに重ねて機体の情報もちゃんと表示されてます

重なってしまうところがあり、ちょっと見づらいですが
録画を開始すると右の時間がカウンターになるだけで
真ん中と左のアイコンは消えるので、まあ大丈夫でしょう

プロポからはMobiusMiniの録画開始・停止は指示できませんが
画面で録画がされていることもモニターできますので
MobiusMini側の録画失敗が減るでしょう

室内で試しただけなんですが、内蔵カメラの映像だと液晶の視野角が
すごく狭くて暗いのですが、MobiusMiniの方では明るくて視野角も
広がる感じがしました。たぶん明から暗までの階調が違うんじゃないかと
思います。

今日は夜勤明けで出歩くのはしんどいので、明日にでも例のグランドにでも行って
飛ばしてみようかなと思ってます
