Jan 18, 2019
XML
カテゴリ: 3Dプリンター
Z(高さ)最大サイズは先日やってみたので
これね(^^ゞ
XY軸(水平縦横)の最大サイズの印刷をやってみました

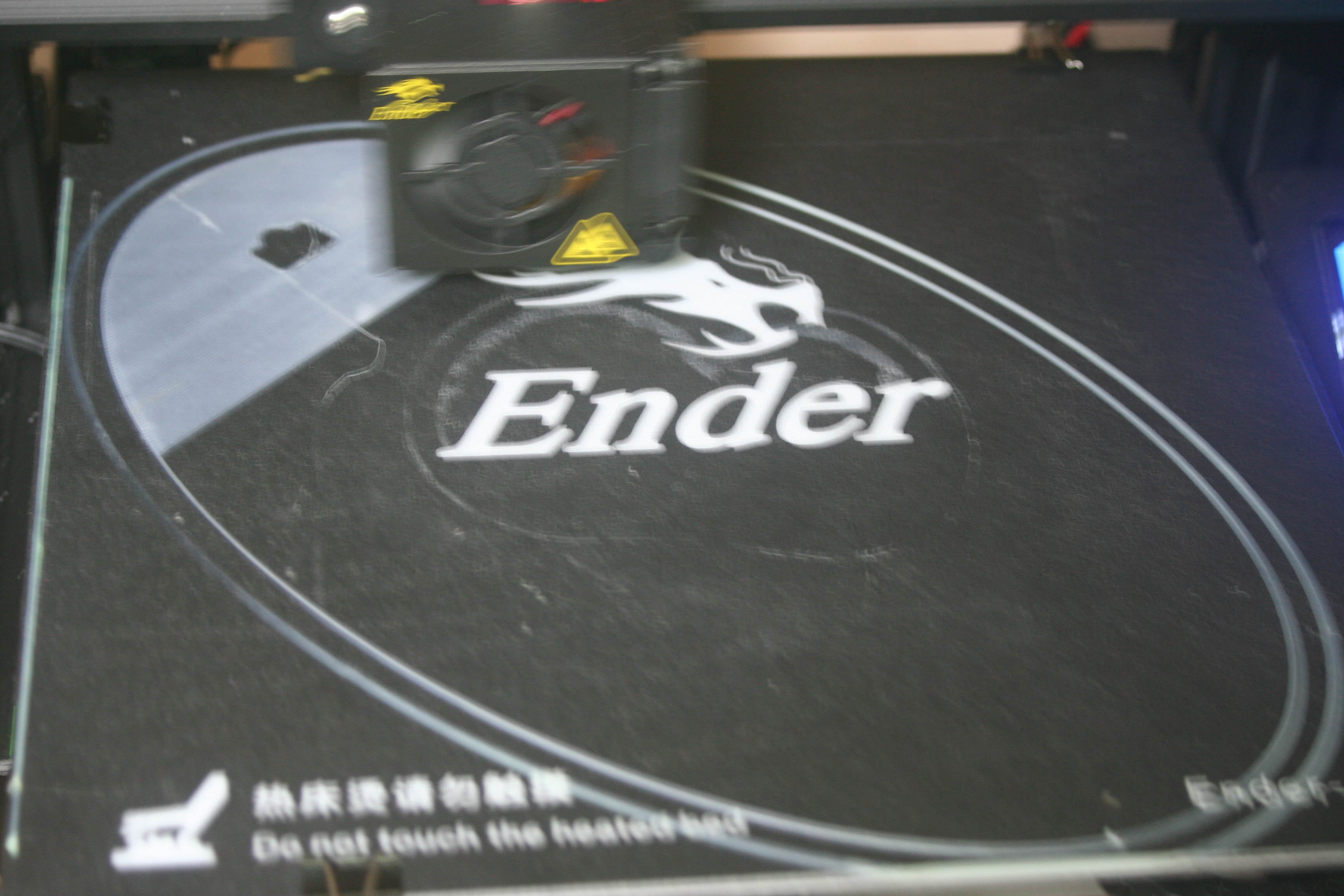

こんな感じでスタート(ぶれてて見にくいです…勘弁ください)
ビルドプレートの真ん中じゃな無いのはX軸の原点がプレート上じゃないからかな?
なので、2重に描かれている楕円の外側は一部こぼれてしまっています
内側が本体の外枠なので、これがこぼれたら止めるのですが、
無事にビルドプレート上に載ってくれたので、そのまま続行しました

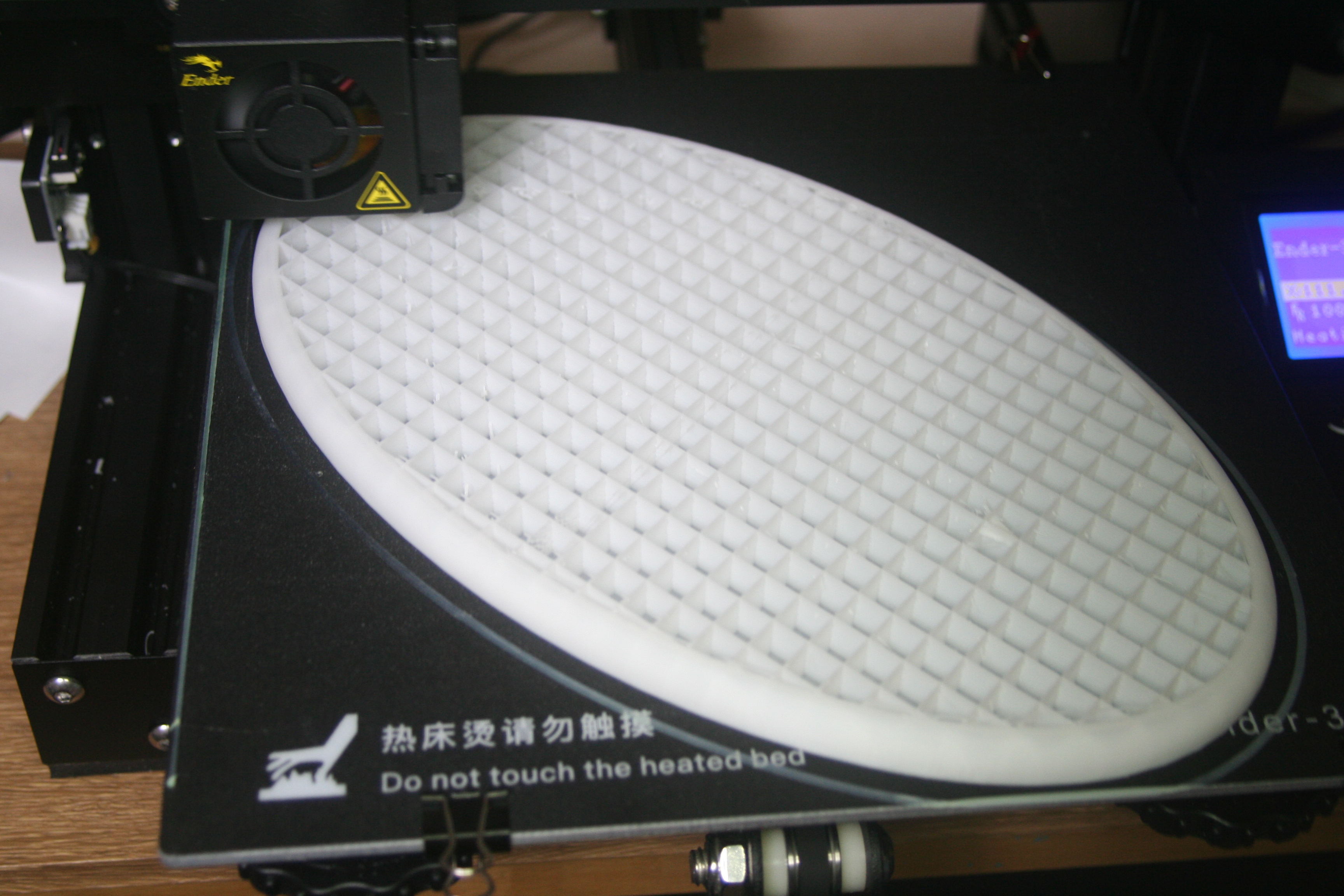

途中経過
本体の方はほんとにギリギリですが、欠落もなく印刷しています
データは拡大と回転を駆使して、ビルドプレートのサイズギリギリにしました

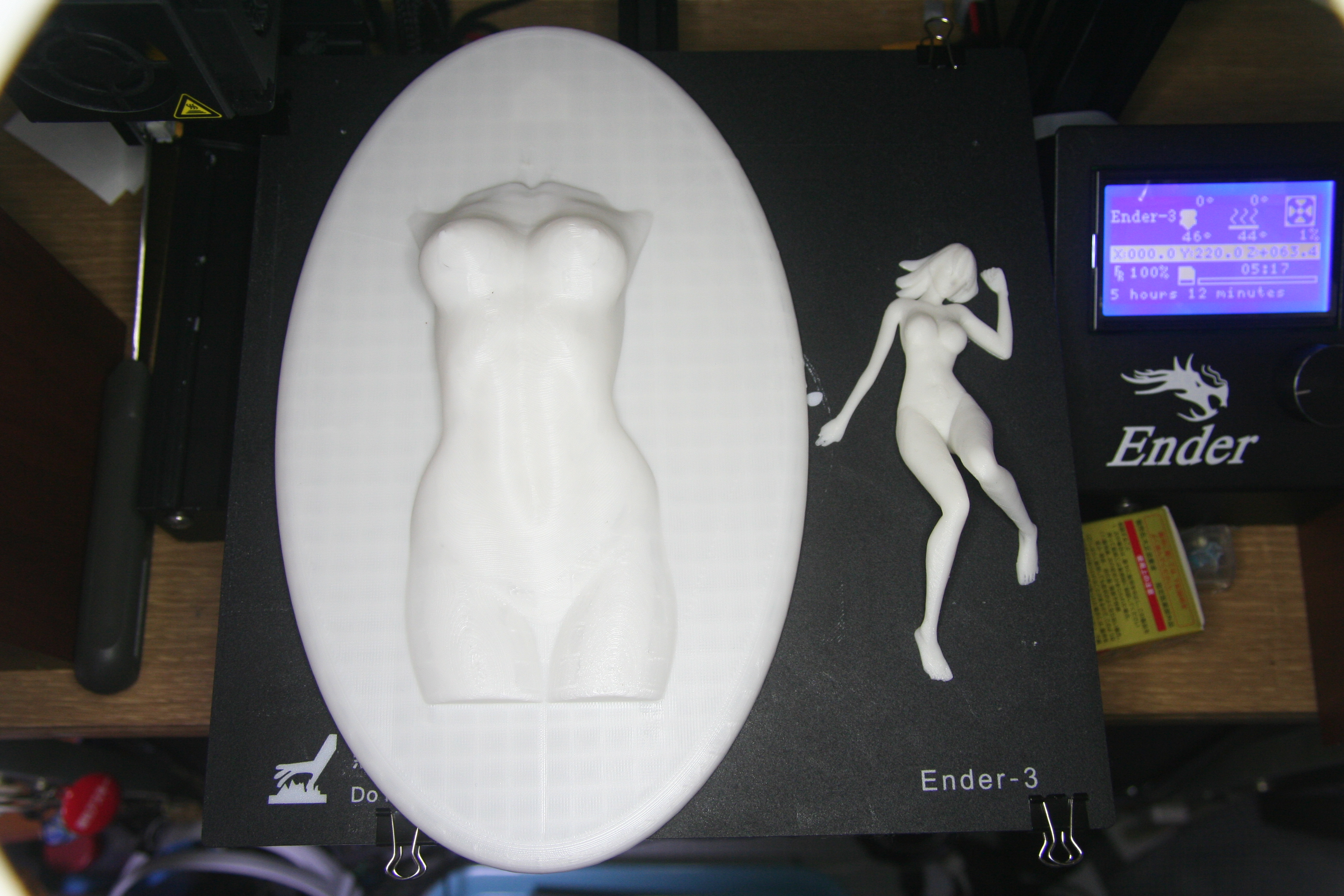

出来上がりました(^^ゞ


ビルドプレートいっぱいに、並べてまとめて印刷することも可能ですね

紹介の順番が逆ですがこの女体像のプレートの前に無くてもいいけど
あると便利という小物も印刷しました…中には作るべきと言うのもあります…

Z軸ホルダー
私の買ったEnder3だけかどうかは判りませんが
Z軸のボールねじは下部はモーター軸・上部はX軸のアームに刺さっているので、
ブラブラしているわけではないのですが、上端が開放しているので気持ち悪い
…というか、曲げてしまいそうなかんじなので(^^ゞ

冷却ファンカバー
ちょうど真上が原点付近なので、垂れた樹脂などが飛び込みそうと言うことで…

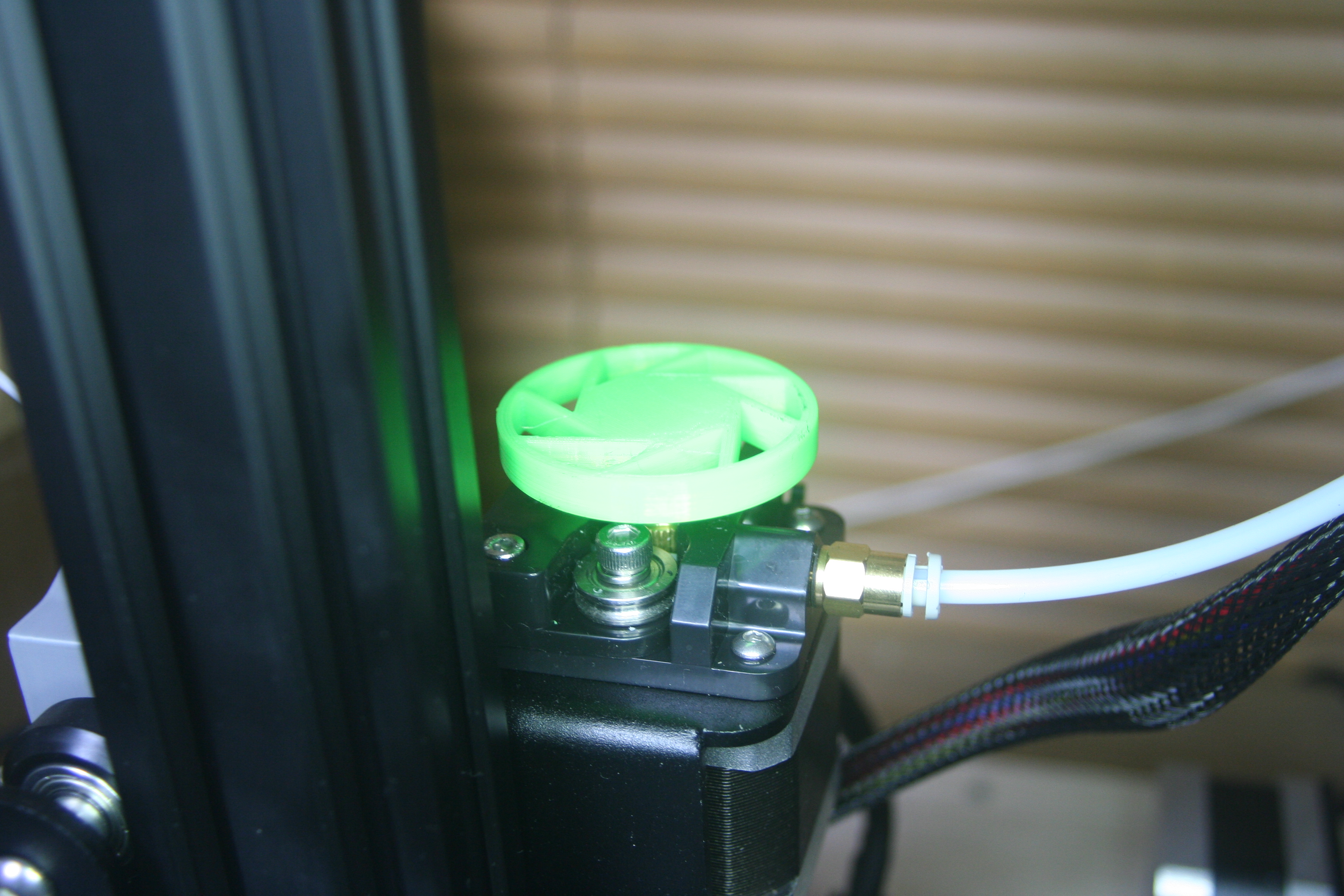

エクストルーダー用ハンドル
フィラメント押出機の軸にはめるハンドルです
無くてもほぼ問題ないのですが、印刷時に順調に送れているかが
視覚的にわかりやすくなるので、作りみました

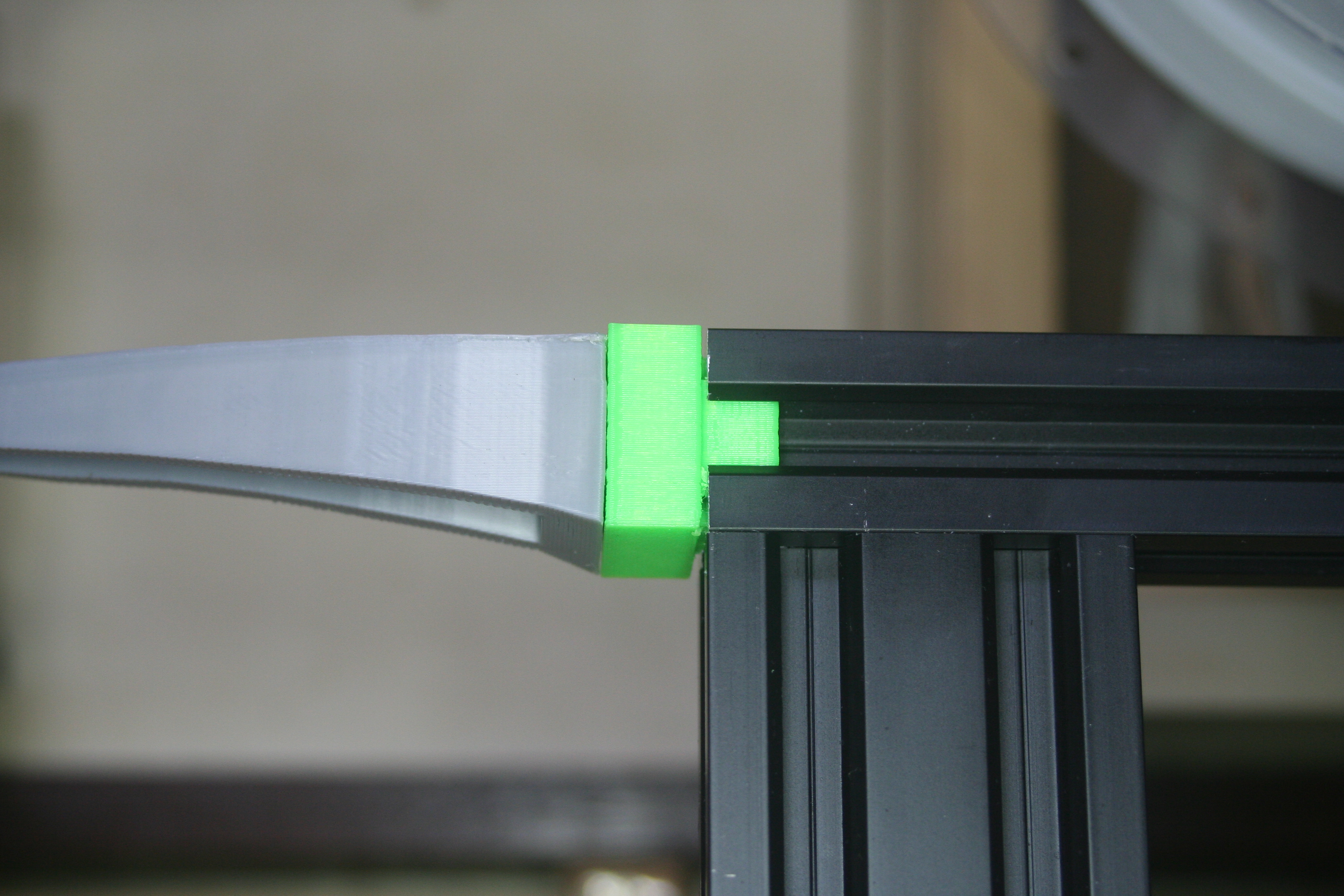

フィラメントガイド

接続する部品エンドキャップがとても割れやすくて扱いにくかったので
データを回転させて印刷方向を変更しました
もともとは画面の上下方向に印刷していたのですぐ割れてしまいました
新しく作った方は画面の左右方向に積層していますので引っ張りには強いはず…
考えたとおりとても丈夫になりました\(^_^)/

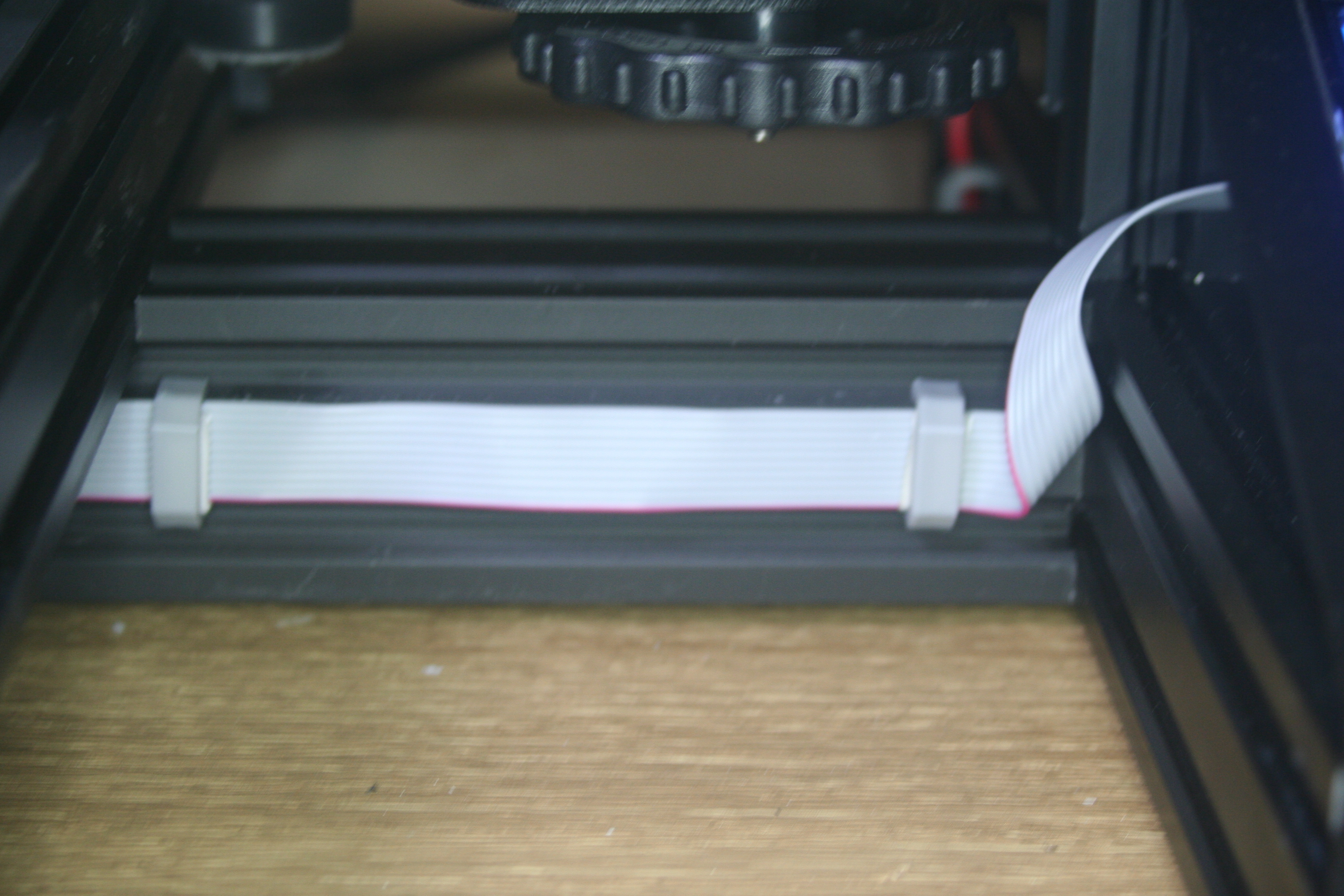

ケーブルクリップ

…ただちょっとゆるいので、クッション性のあるテープを挟み込んであります

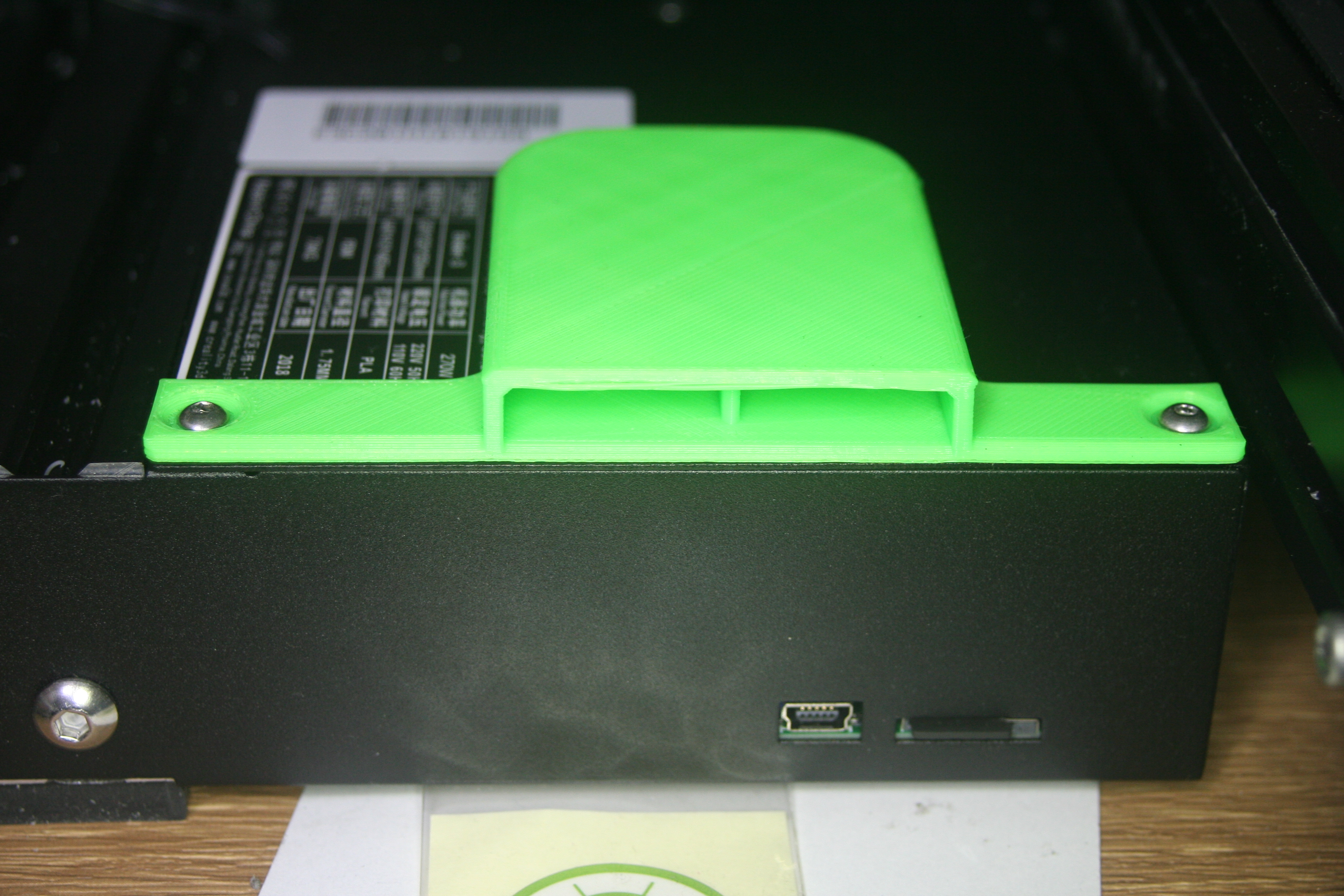

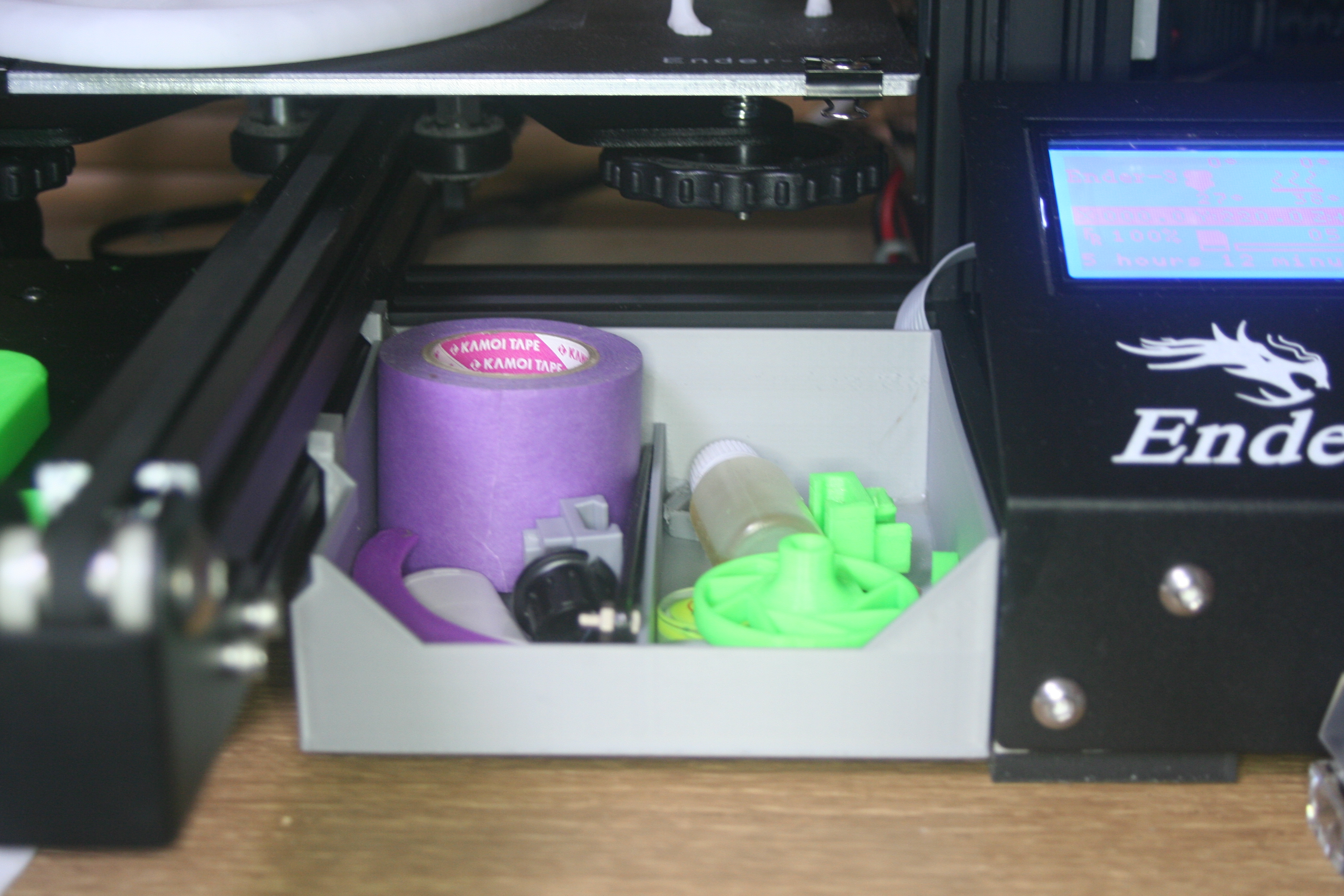

パーツトレイ
ただこのスペースに収まる箱だろうと考えてたのですが
印刷してみたら、ちゃんと本体フレームの溝にはまるようになっていて
ちゃんと引き出しになってます

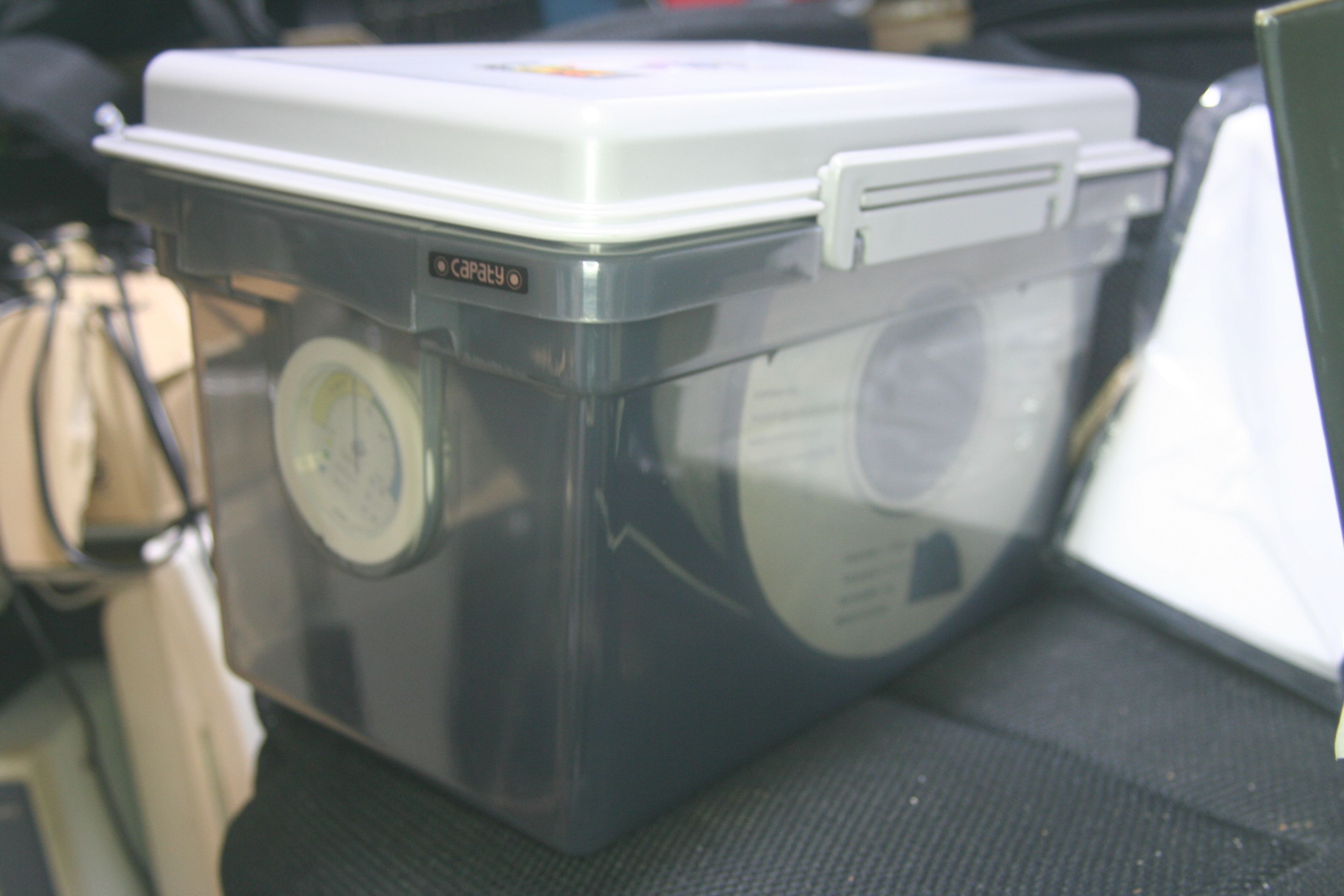

それから購入物が一つ…
2017年8月に一つ買って ​いて、今も常用しないレンズなどを
入れていますが、今回はフィラメント用に購入しました

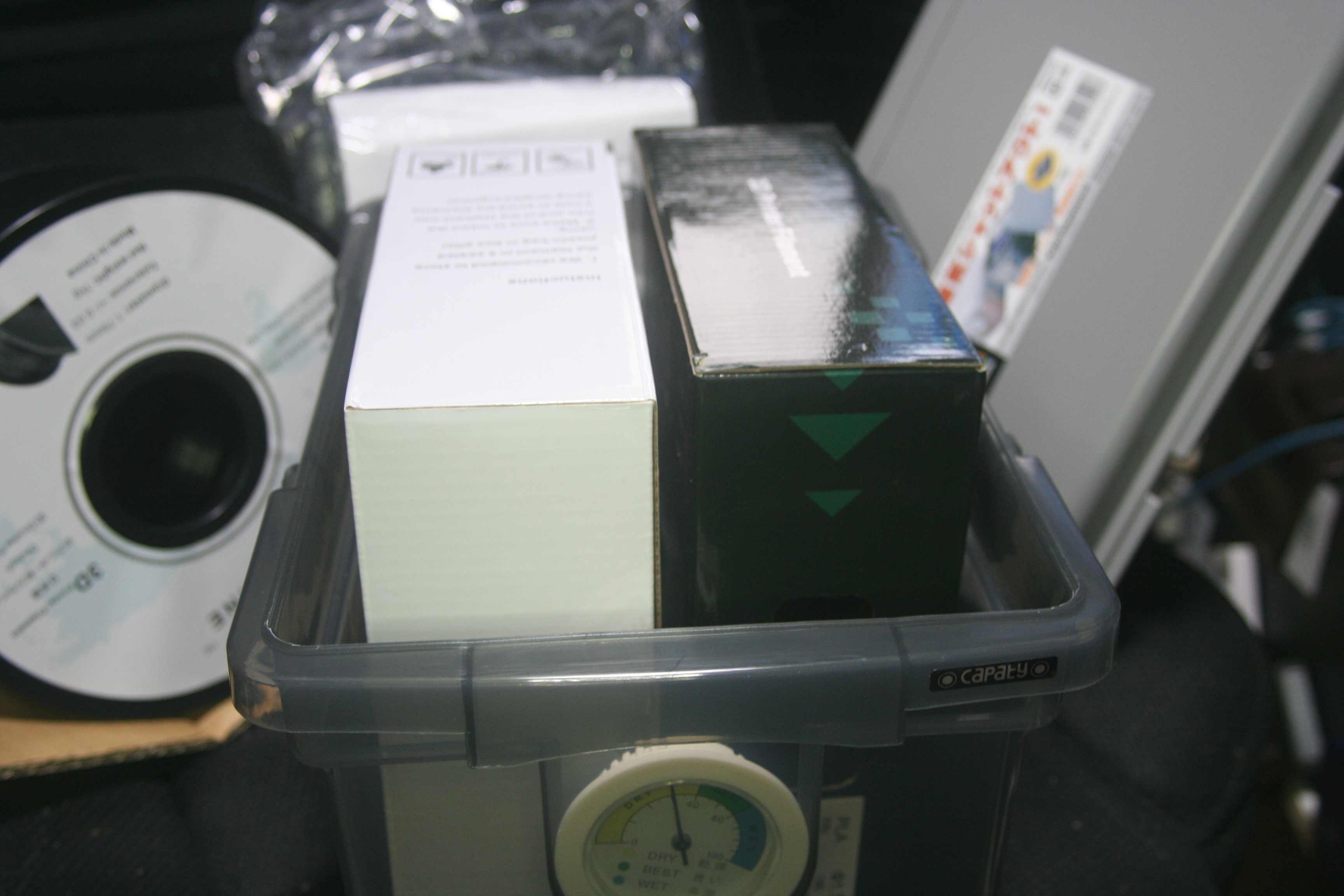

1Kgのリールの箱を2個だと…

入るけど…

蓋が閉まりません(^^;


ただし、箱から取り出したものなら2巻が十分入ります
使いかけを保管したいので、私にはこれで十分です

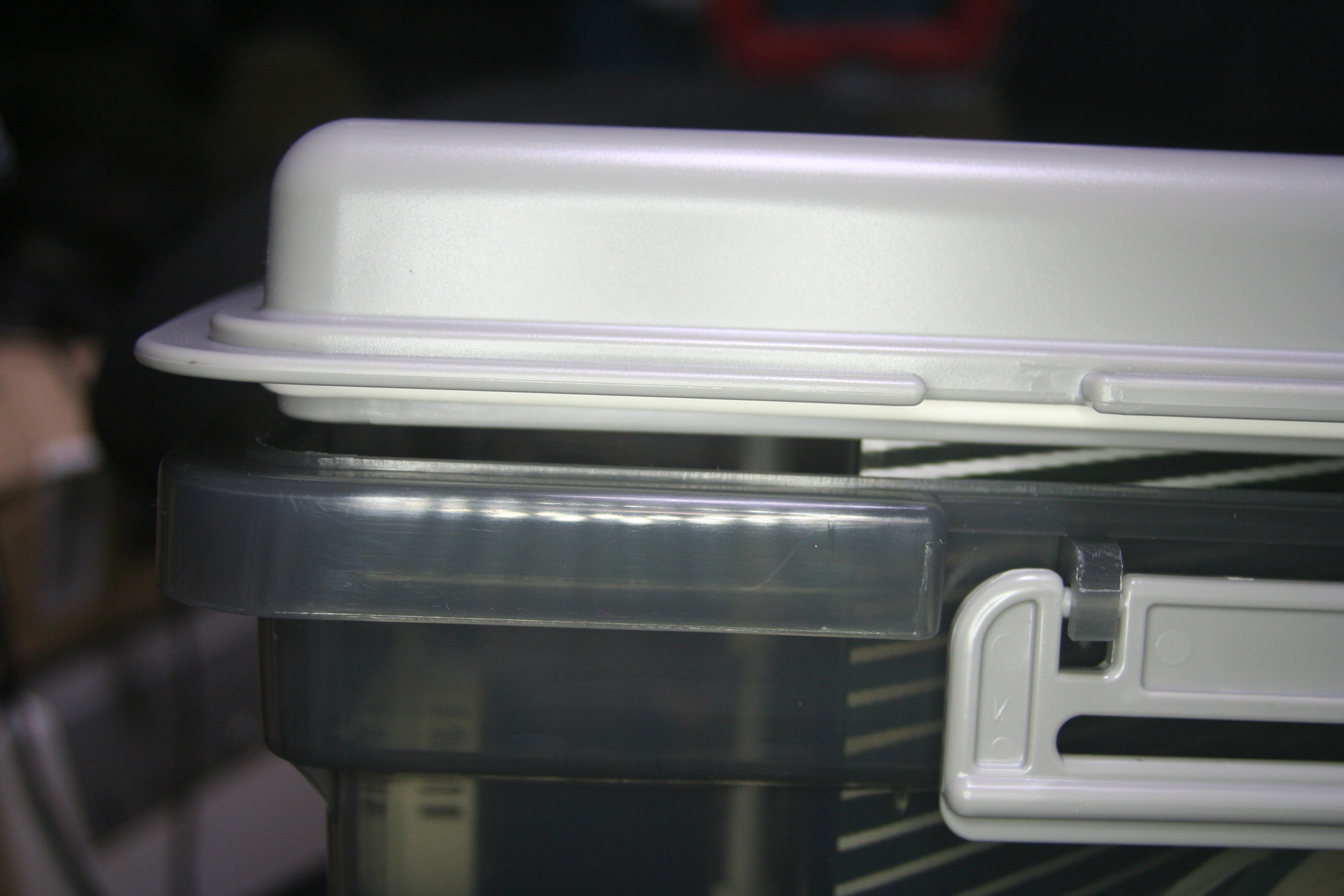

※商品説明の H(高さ)は170mm となっていますが
蓋側の高さが3cmほどある ので20cm弱なら入るというわけです

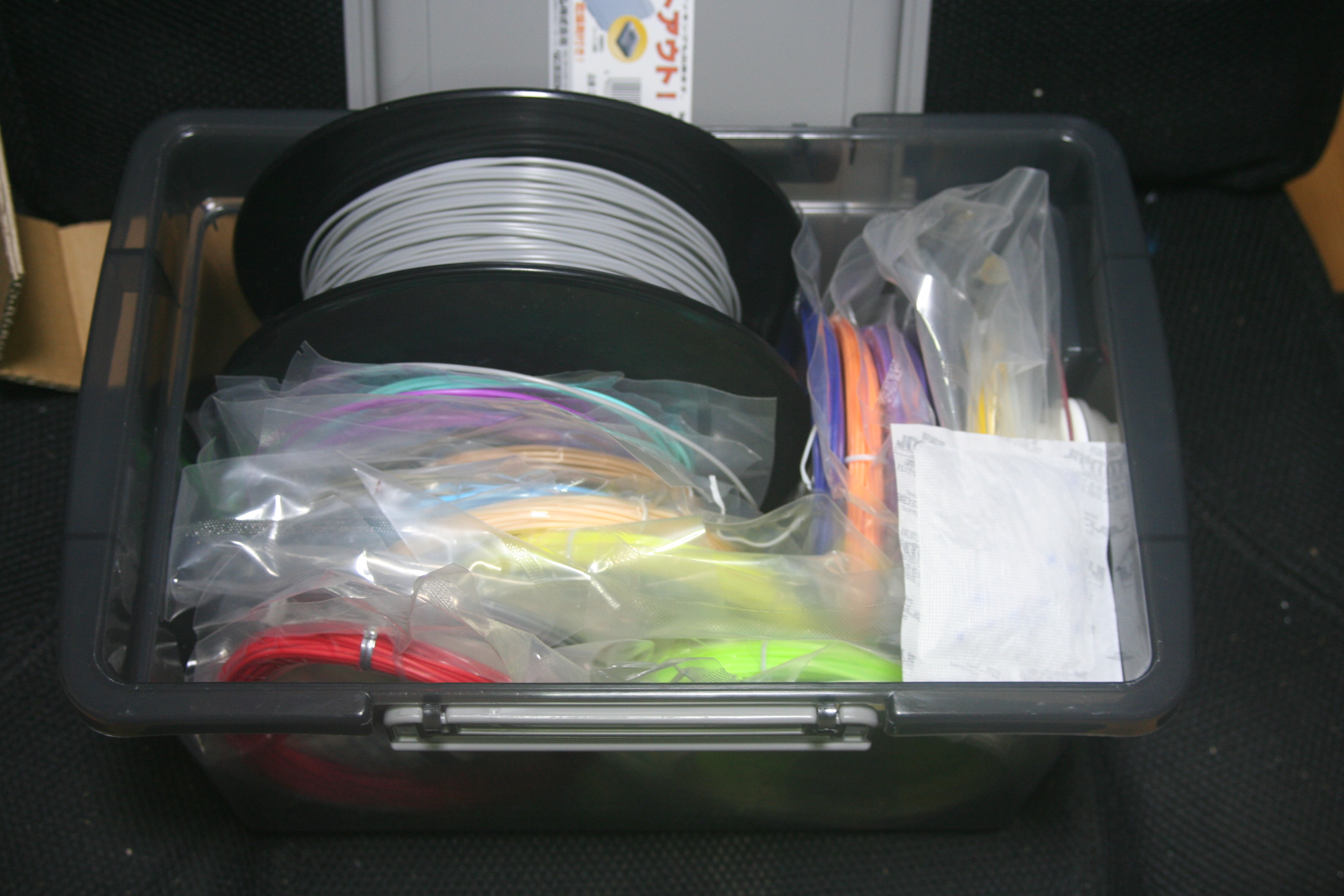

というわけで、白のリールをプリンターに取り付けて…
グレーのフィラメントと​Pxmalionと同時に買った短尺のカラーフィラメントを

放り込みました
未開封のものは良いのでしょうけど、保管庫として使いたいのでこうなりました(^^ゞ

精度は微妙ですが湿度計も一応付いているので、それなりに目安にはなるでしょう
ドライフラワー用の大容量 ​のでも良いし100均でも買える​ 食品用のもの ​でも良いので
シリカゲルを仕入れて放り込んでおきましょう
このドライボックスにも一つ付いていますが、一つでは効きがマイルドです
…カメラには乾燥し過ぎも良くないので、そのほうがよいのですがね
