2020年04月25日

スマホの充電スタンドをマグネット式に改造しました

カテゴリ：スマホ

昔から書いていますが、スマホに限らず充電クレードルが大好きです

机周りにあるものだけでこの状態

他に枕元や居間にも置いてあります
単なる充電台だとしても純正品を手に入れたり、汎用品を改造したりで手に入れています
試しに私のブログを「クレードル」で検索してみてください…
スマホに限らずタブレットやポケットルーターのものまで出てきます

そしてIphone7用ですが
こんなのを買いました… 前にも買っているけどあれはiPhone6用(笑)

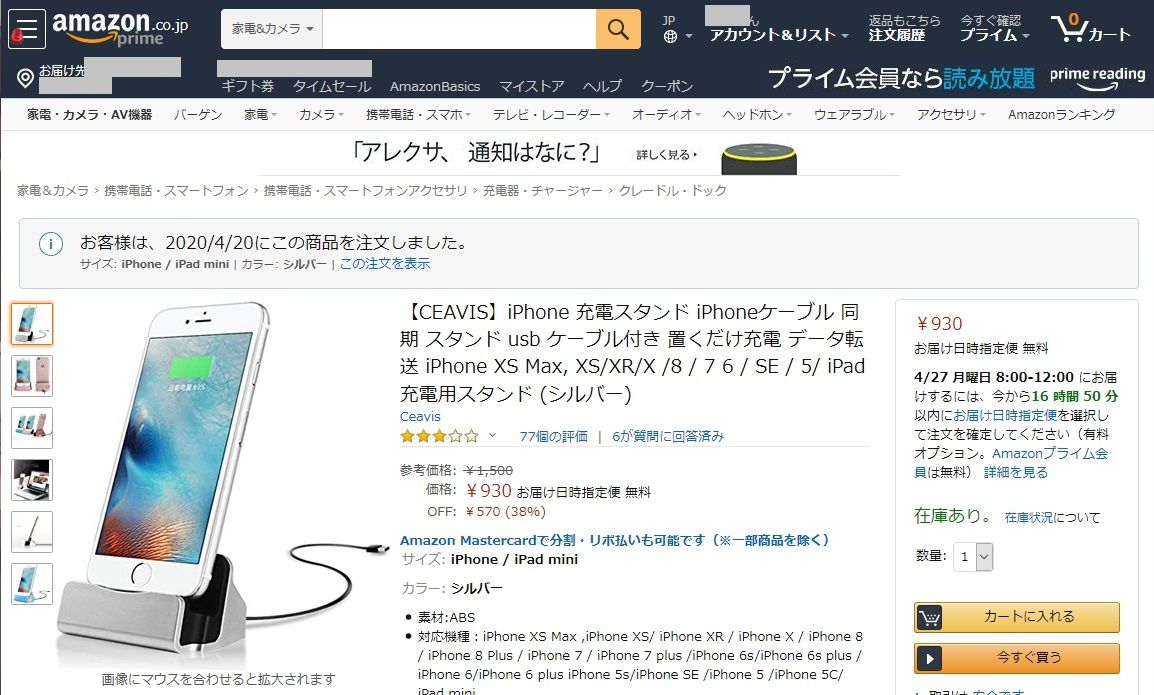

【CEAVIS】iPhone 充電スタンド …プライムで930円です

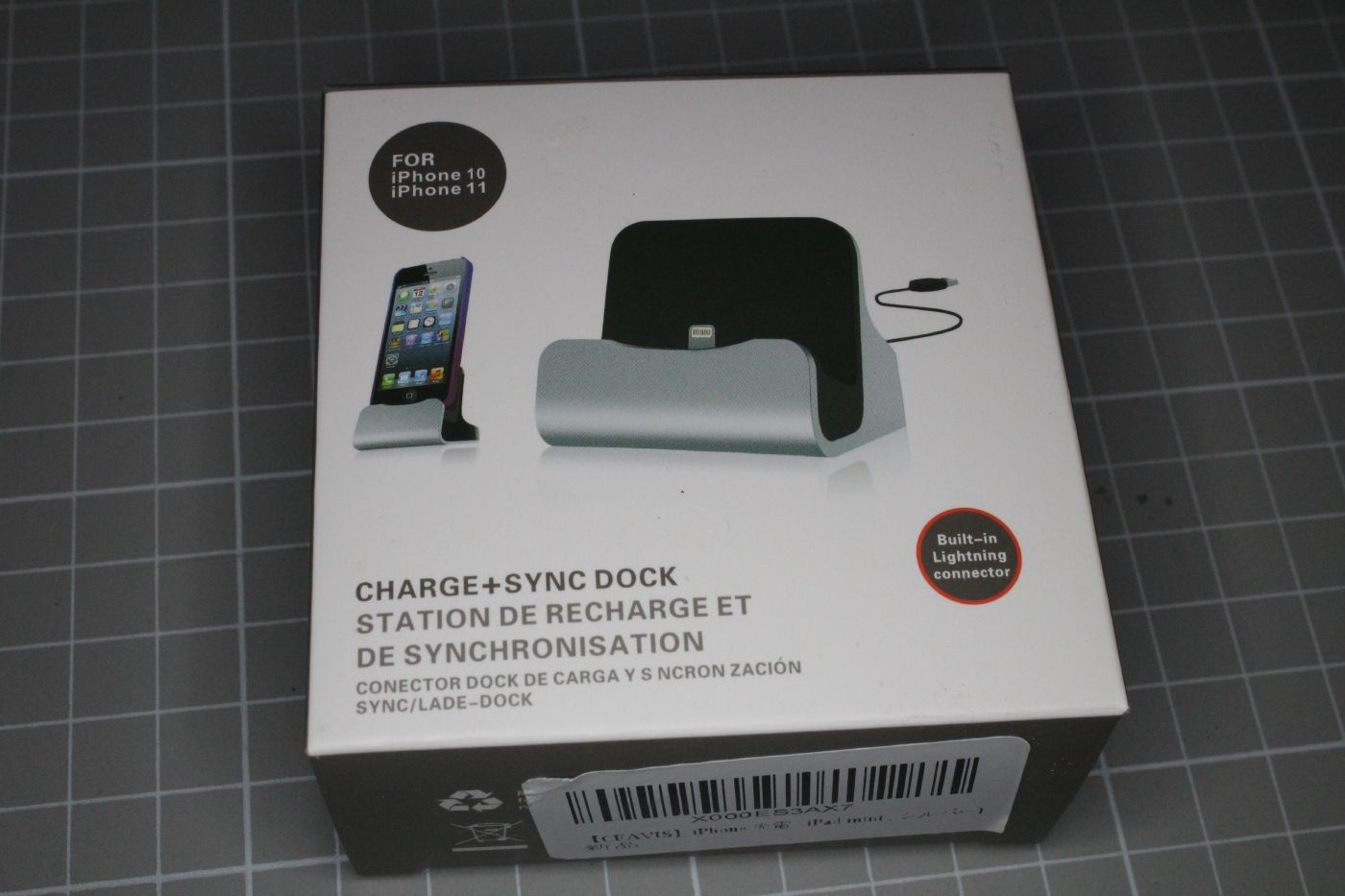

値段の割にちゃんとした箱

例によってラベルがベッタリで商品名も読めない状態だったので剥がしました

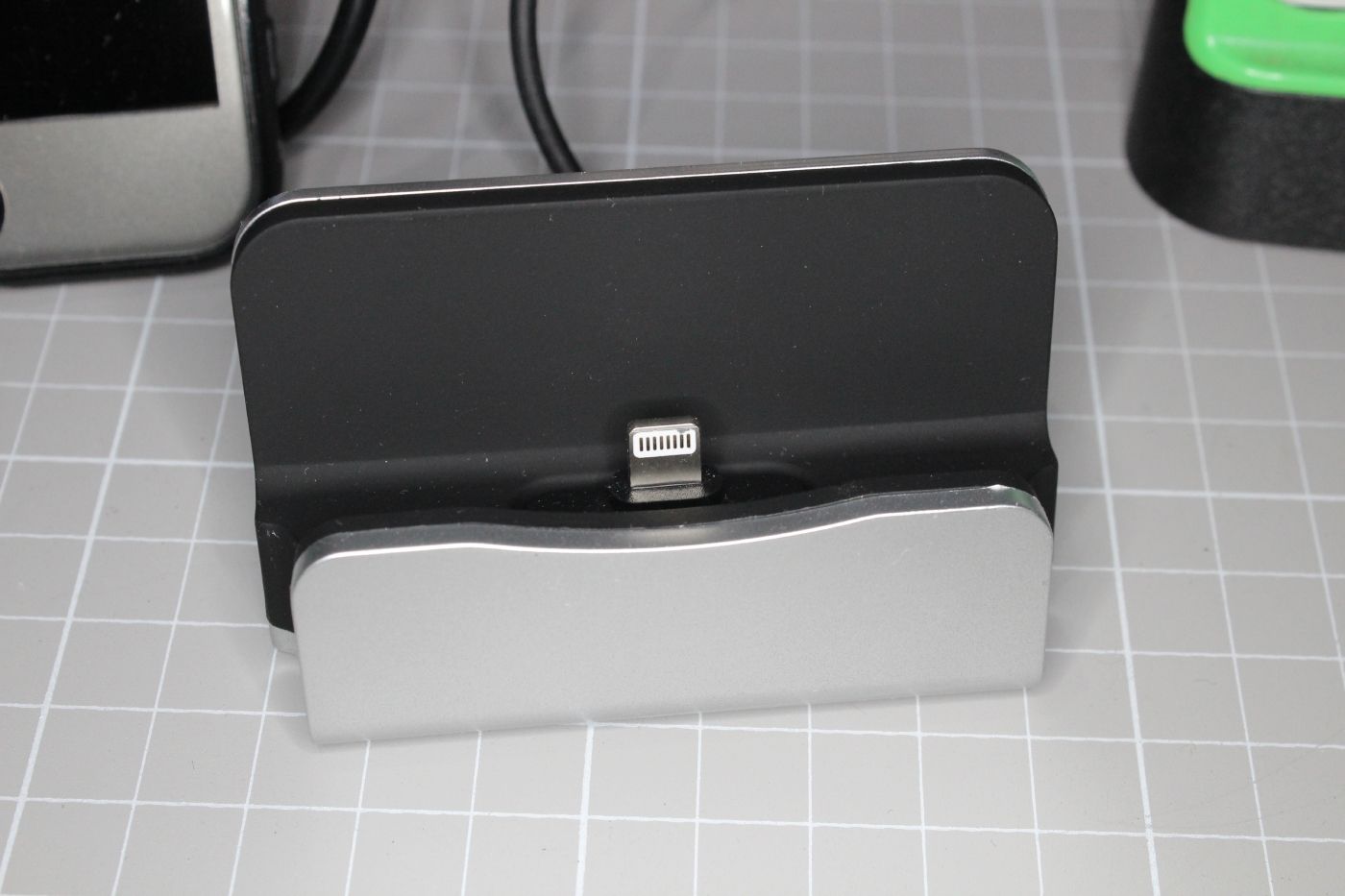

当然ながらライトニングコネクター仕様

「今の所」と書いておきますが、充電もPCとの同期も問題なし

で、このコネクターをマグネット式のケーブルに変えれば
つけはずしのストレスを減らせるし、コネクターだけ変えれば
汎用の充電スタンドになるんじゃないかな～と思ったんです

思いついちゃうと、やってみないと気がすまない性分なので…

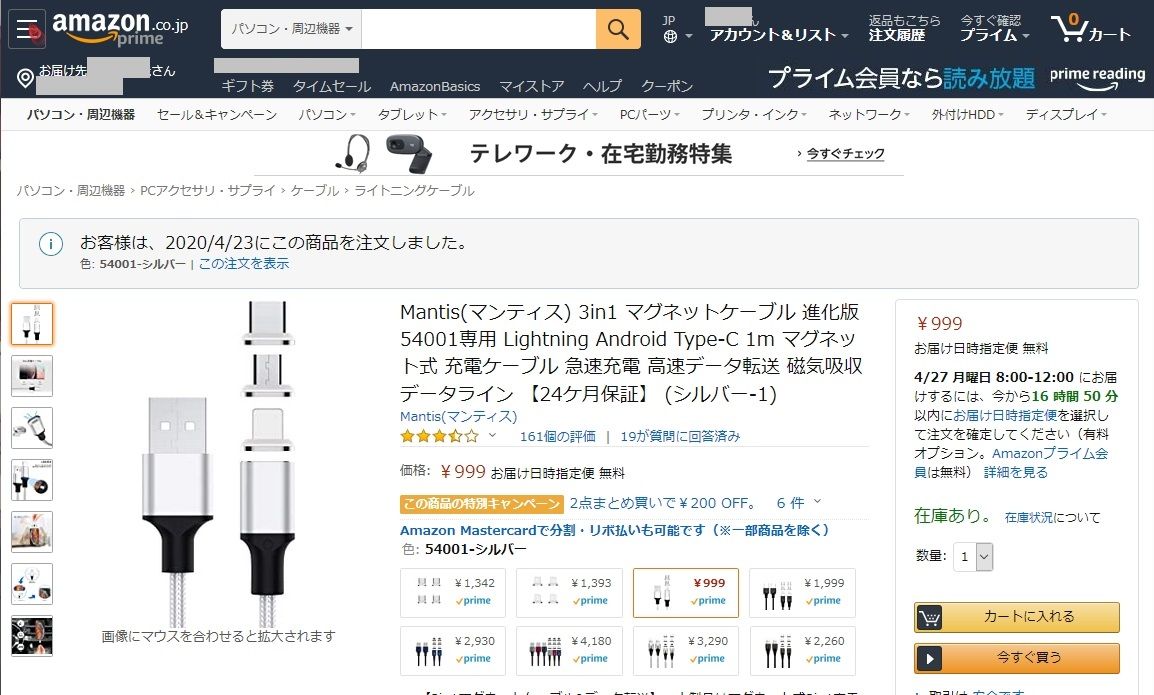

マグネットケーブルを注文しました

このケーブル値段の割に1セットでコネクターが3種類ついてます
ついでに、このショップから「2点」購入で200円引き…
1組のセットを2つ買うと999円*2-200円＝1,798円
2組セットを1つ1,999円
色違いではありますが単品を2つ買うほうが安いです

到着しました

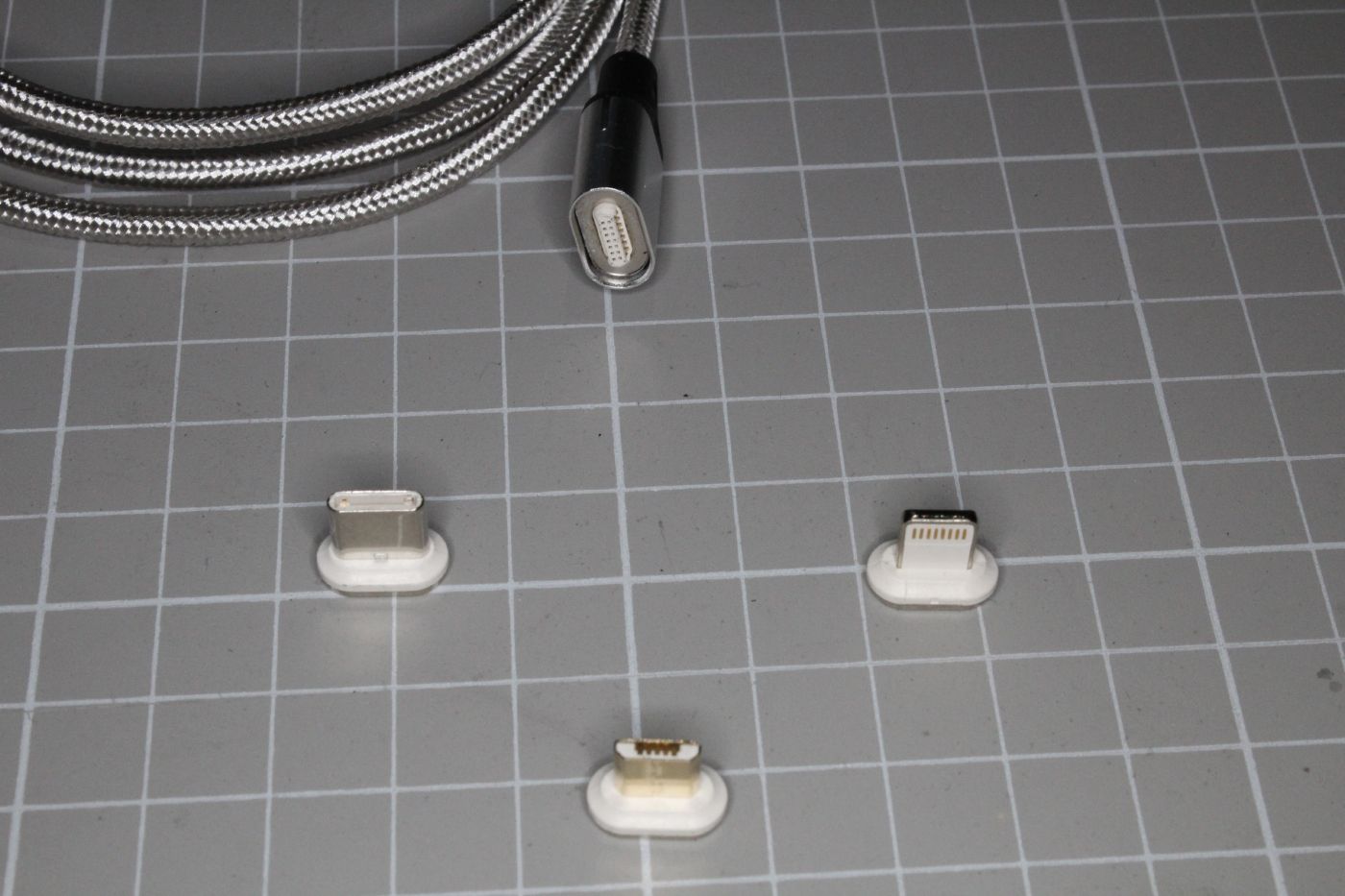

ちゃんと1本あたり3個のコネクターが付属していました

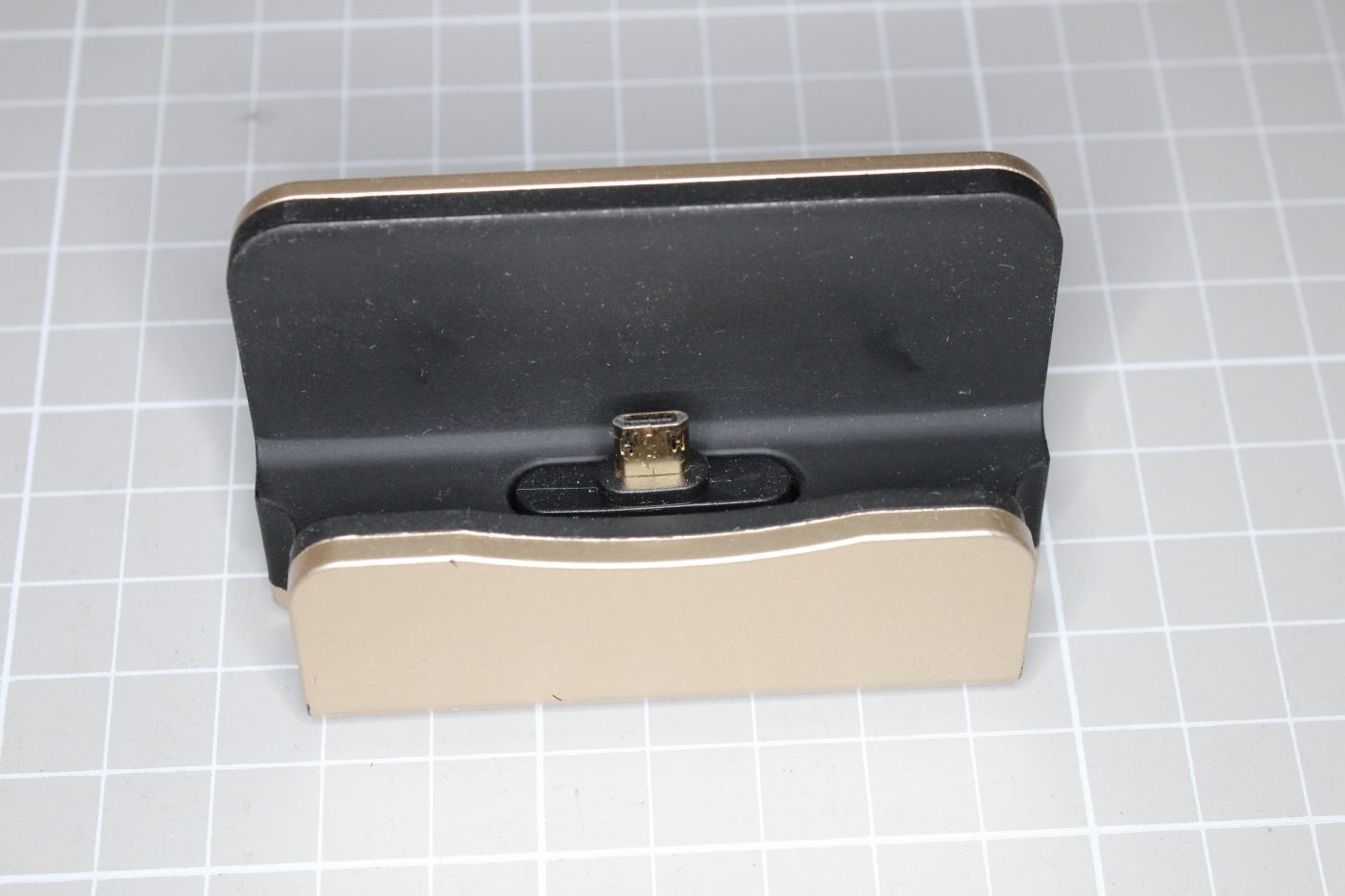

生贄になるスタンドは…

docomo SO-04Hを手に入れた時一緒に買ったもの

約2年前ですね～
このスタンドも直出しのケーブルをコネクターに変更してあります

分解すると

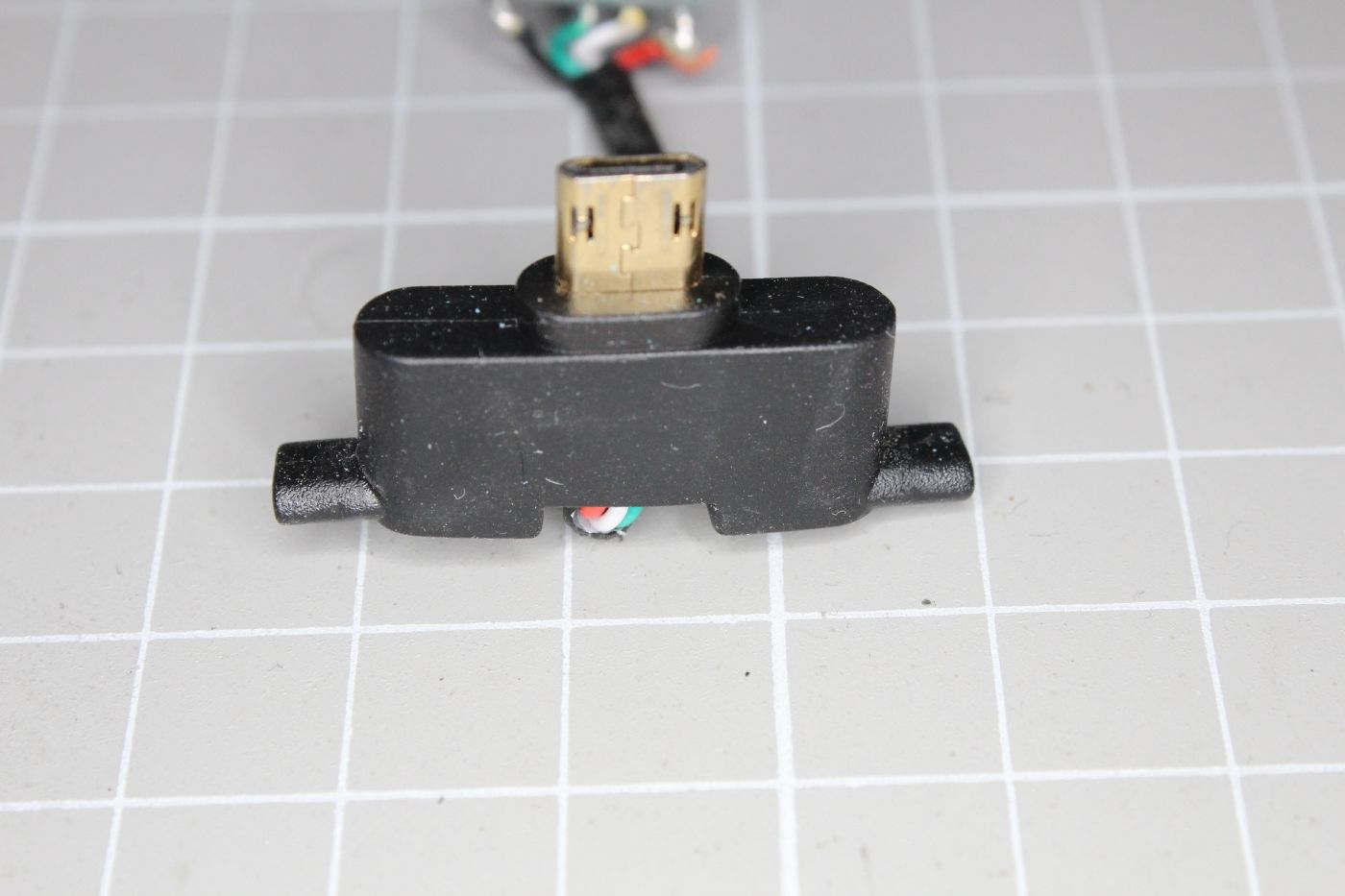

コネクター部分はこうなってます

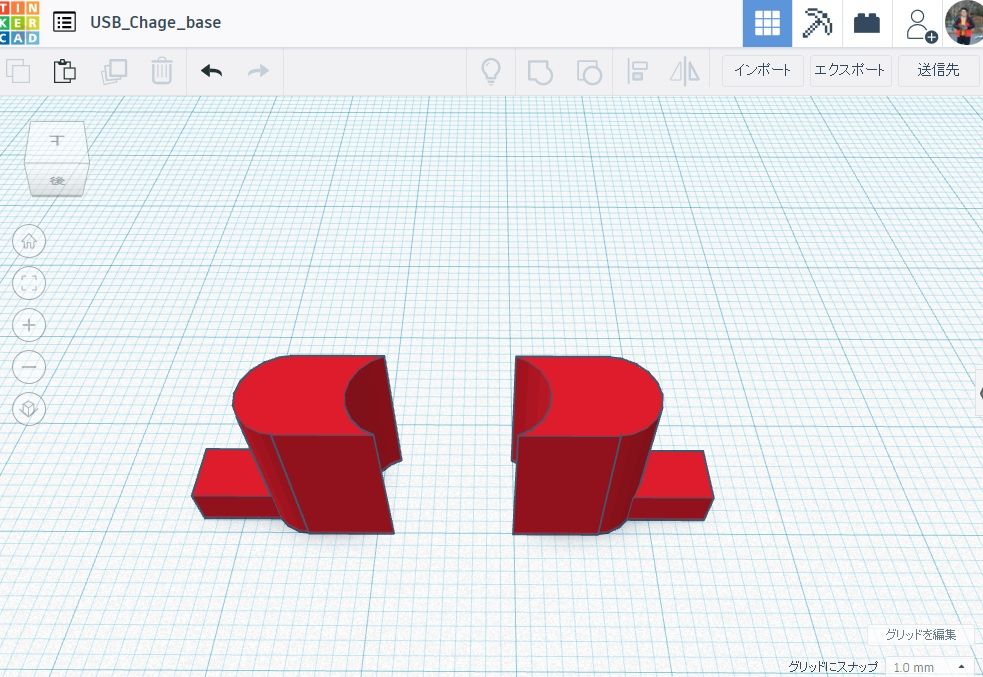

CADでこんなのをデザインして

コネクターに貼り付けると…

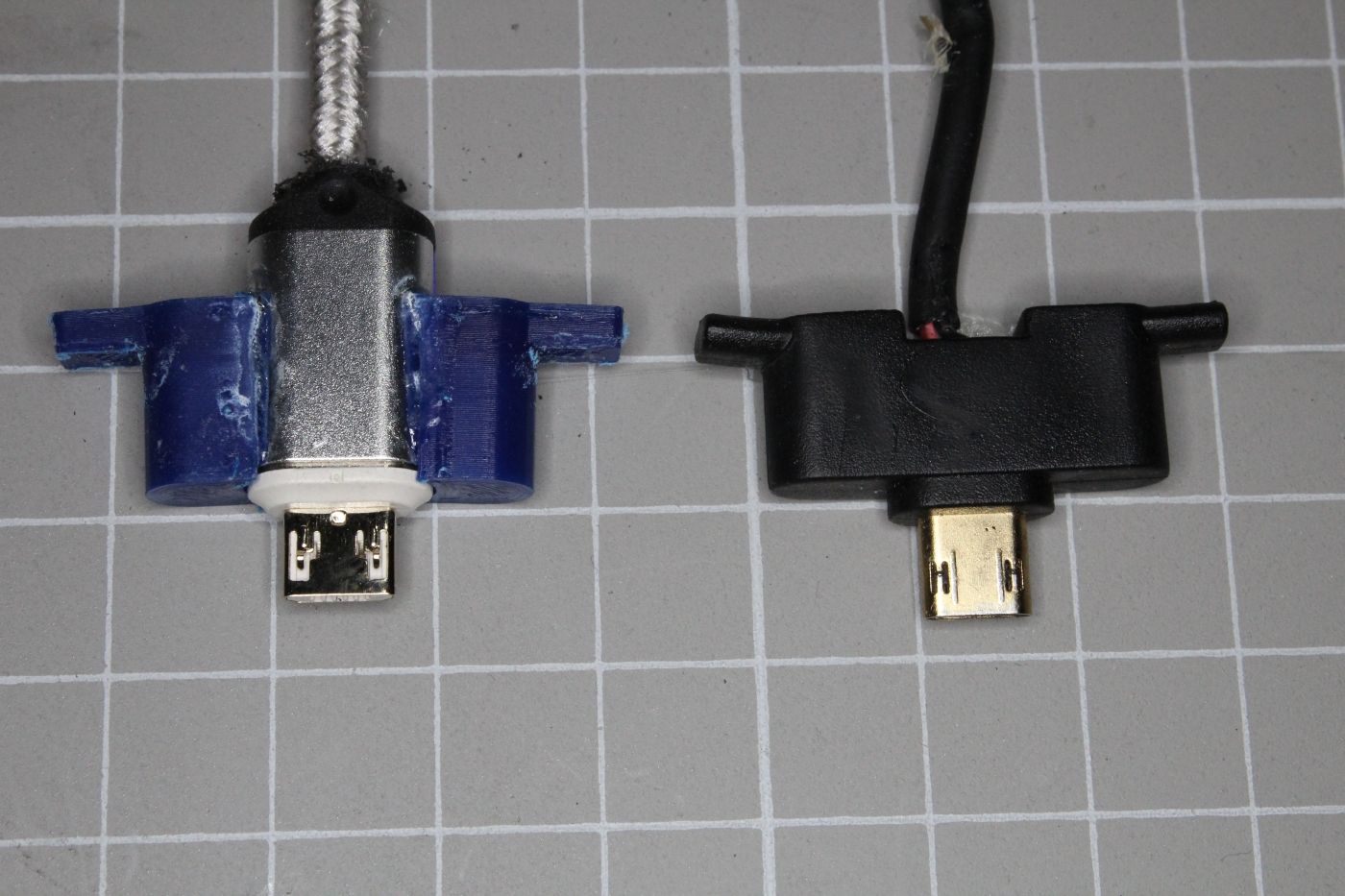

出来ました…微妙に違う気がする？

接着は例によって瞬間接着剤+アルテコで充填接着

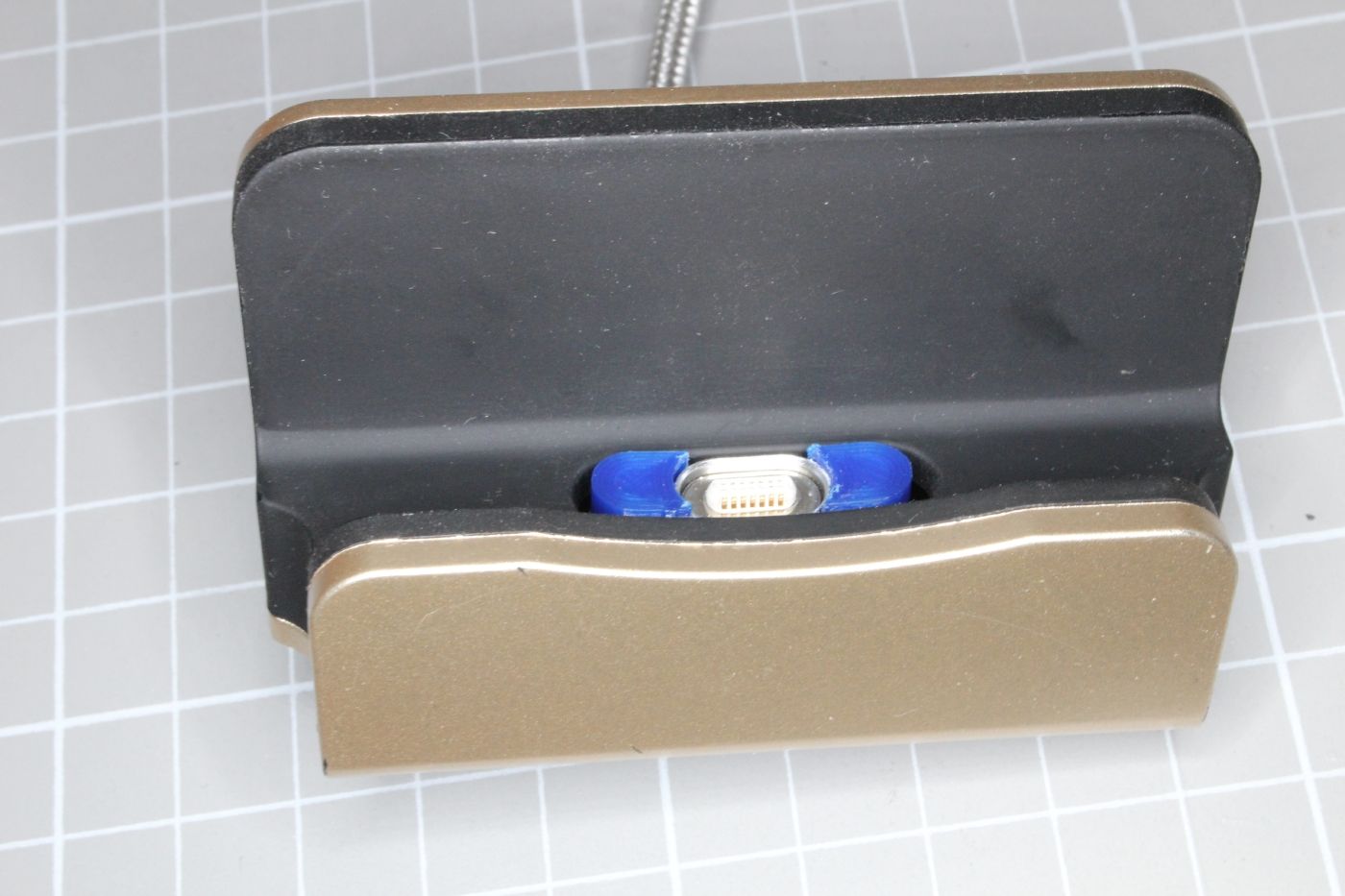

クレードルにセットすると

ちゃんと収まりました＼（^_^）／

すこしだけ奥目に見えるのはマグネットの逃げる分です
ただ、コネクターの長さがあるのでケーブルが

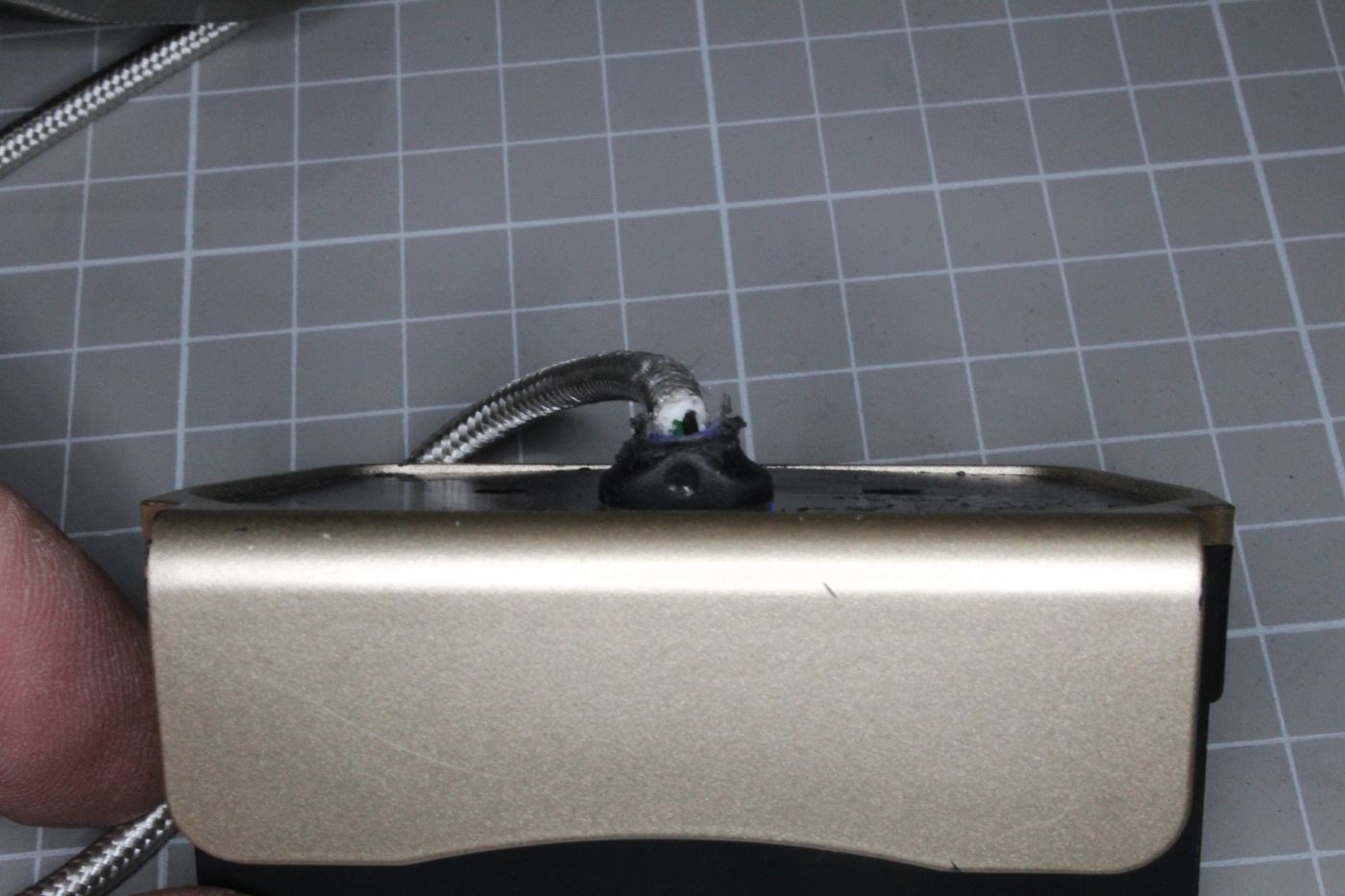

底を突き抜けちゃいます

コネクターの根本を保護する樹脂部分をかなり切り取ったのですが
13mmほどはどうしようもありません…

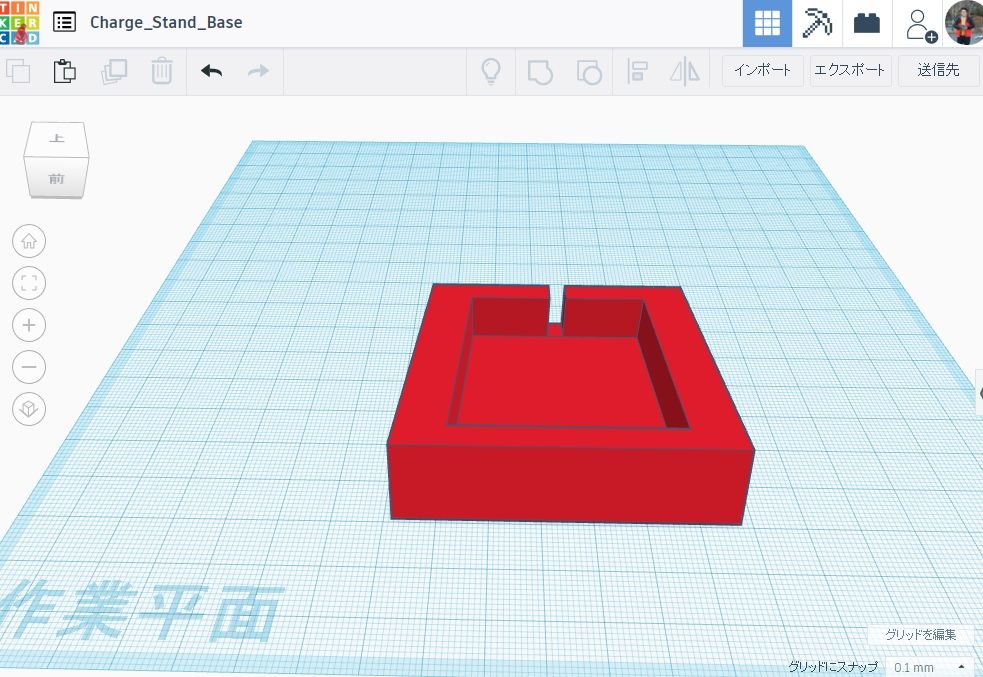

なので、再びCADでこんなのをデザイン

上げ底用の下駄です

厚めのゴム足を貼っても良いけどどうせならね(^^ゞ

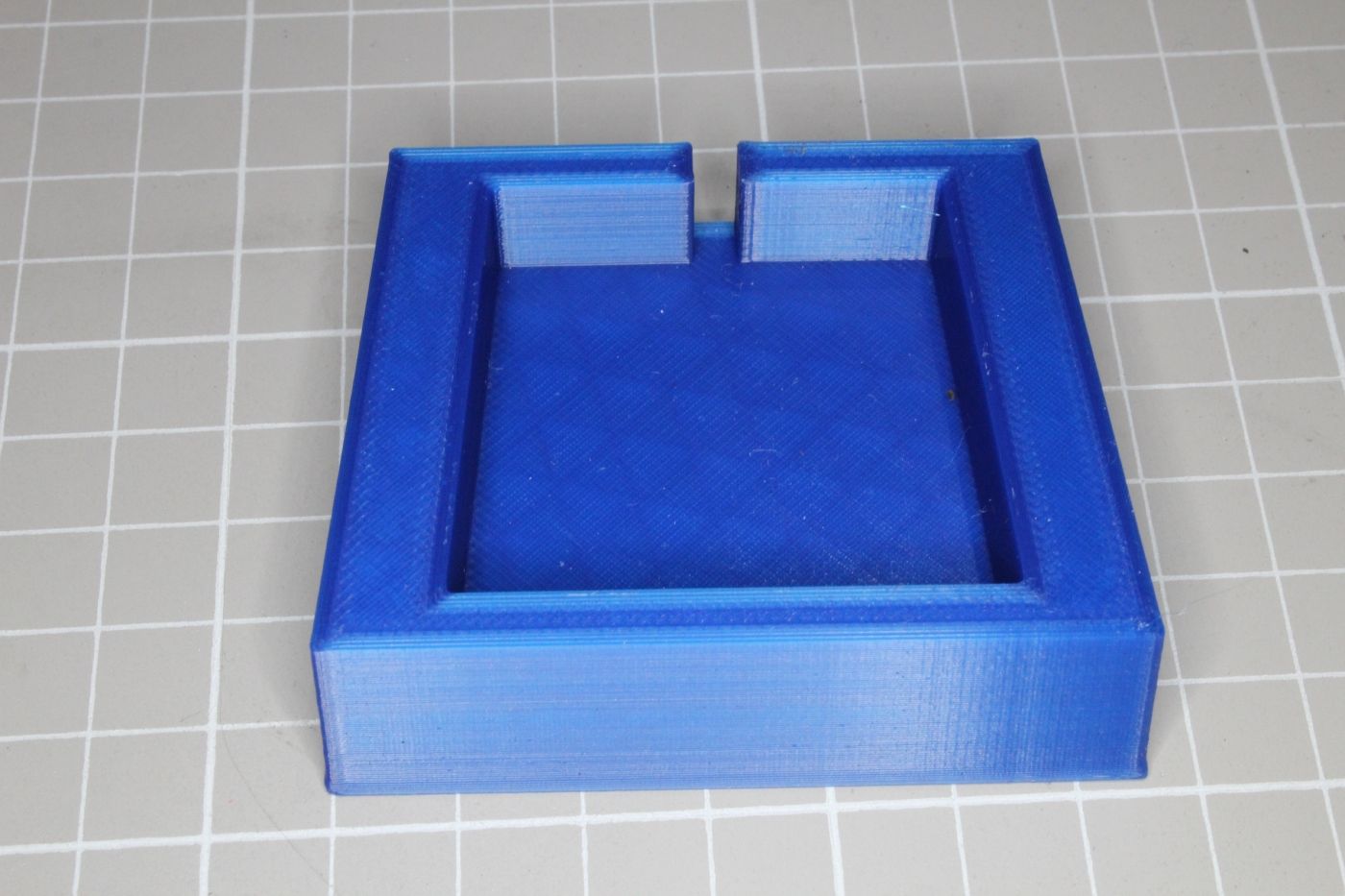

出力できました

コネクターに貼り付けた方は小さい部品なので積層厚を0.12mmとかなり小さくしましたが
こちらは通常の0.2mmでやっちゃってます…普段遣いは時間の兼ね合いも有って積層厚0.2mmです

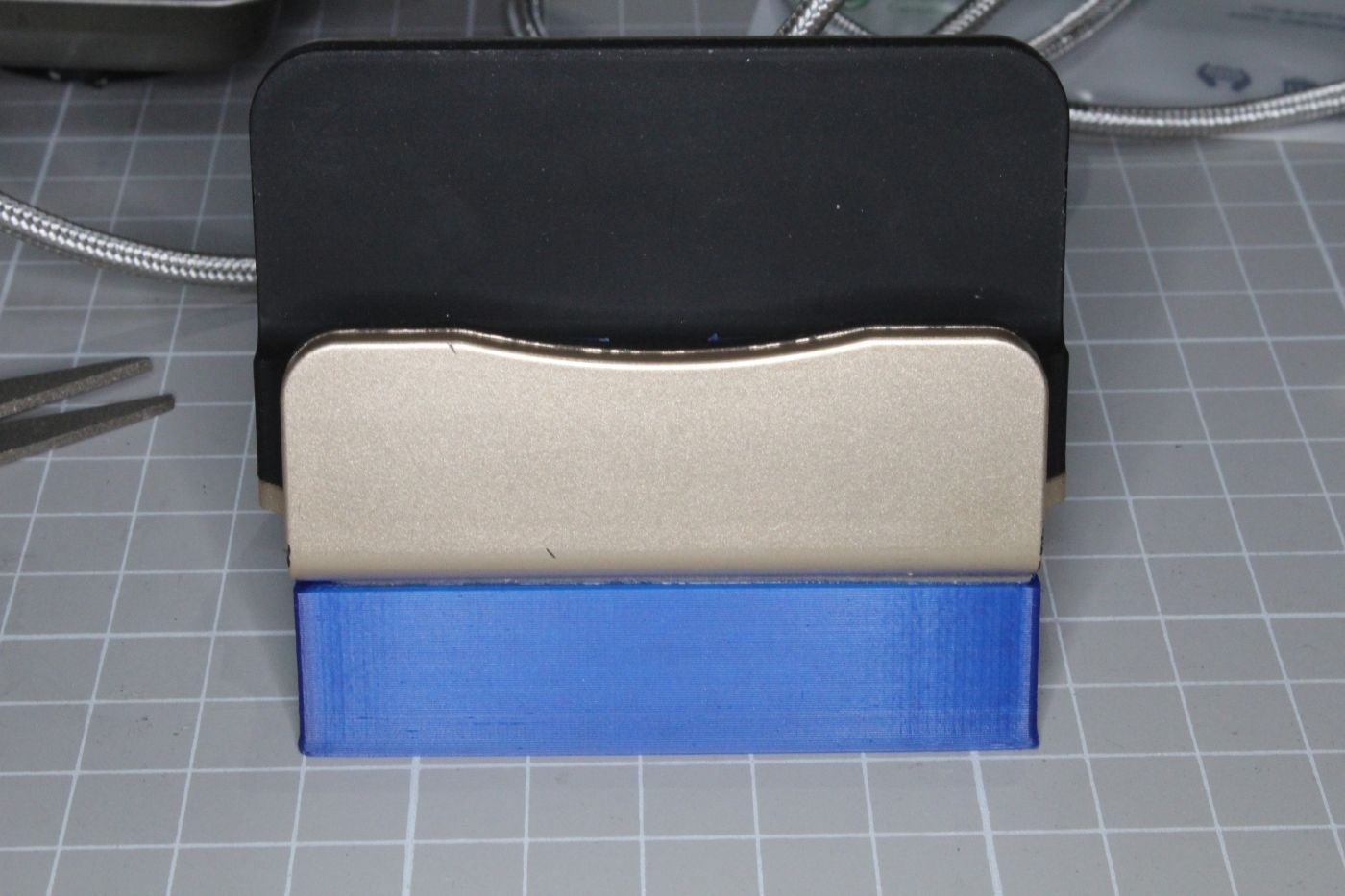

両面テープで合体

スマホ側にコネクターを挿しっぱなしにして良いのでちょっと便利です
ただ、一度こういうのを買ったらある程度数を揃えないと結局不便なんですけどね

少なくとも車に1本できれば枕元と居間にも…
「とりあえず」はiPhone7専用なので、おいおい手に入れればよいでしょう

ということで、意味があるのか無いのかわからない工作をしたというお話でした
