May 25, 2020

Ender3の改造…改良?に手を出してます

カテゴリ： 3Dプリンター

うちの3Dプリンター

Ender3 ですが

時々ベッドのレベルを調整してやるくらいで順調に動いてはいます。

最近は小さな部品を出力するために解像度をできるだけ上げてみたりもしてますが

まあまあの品質で出力してくれます
これは直径６mmほどの輪っか…お人形さん用

で、その改造なんですが、レベル調整が要らなくなるという夢のようなもの。
例によって人様のやられたことをそっくり真似しているだけなのですが…
参照したのは…
Make.oldcyclist様の

Ender-3 Auto Bed Leveling というページ

オートレベリングには BLTOUCHかその互換品
というものが多いのですが、Make.oldcyclist様の方法は磁気誘導型の金属センサーを
使われていて、しかもそのセンサーをEnder3に取付る冶具まで紹介してくださっています

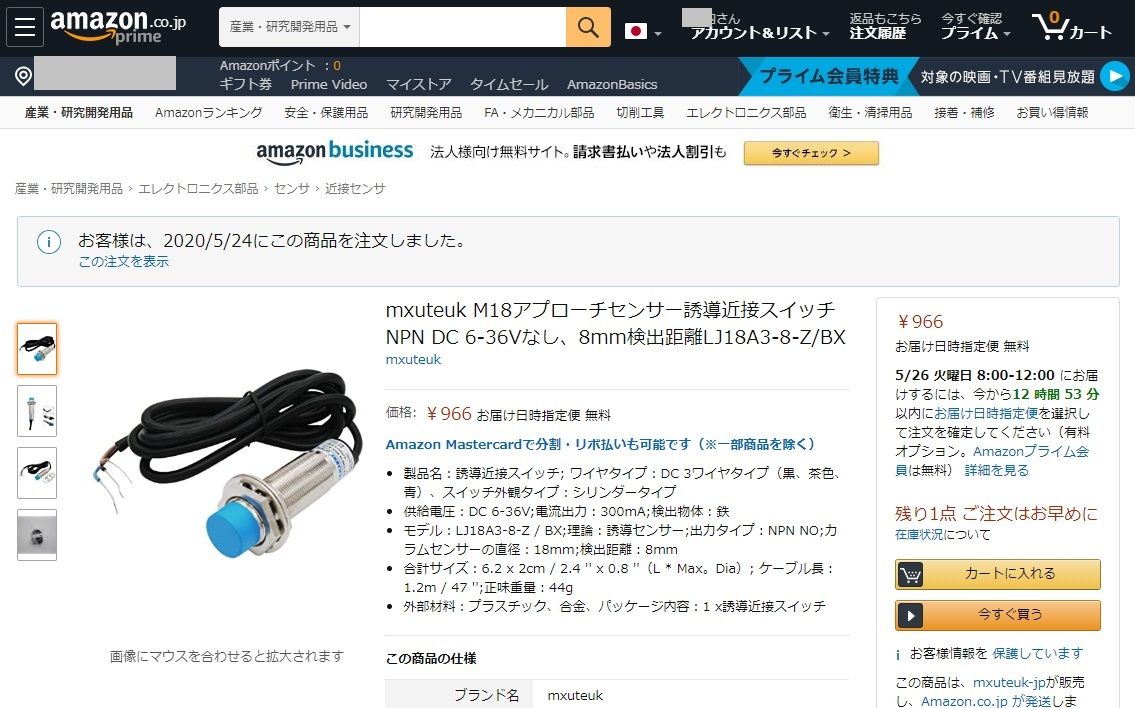

LJ18A3-8-Z/BX 誘導近接スイッチNPN DC 6-36V

センサーもAmazonのプライム品でも1000円程度…
ビルドシートを変えない限り、ギャップ調整がほぼ不要になるなんて

もうやるっきゃ無いでしょう…

と言うことで、

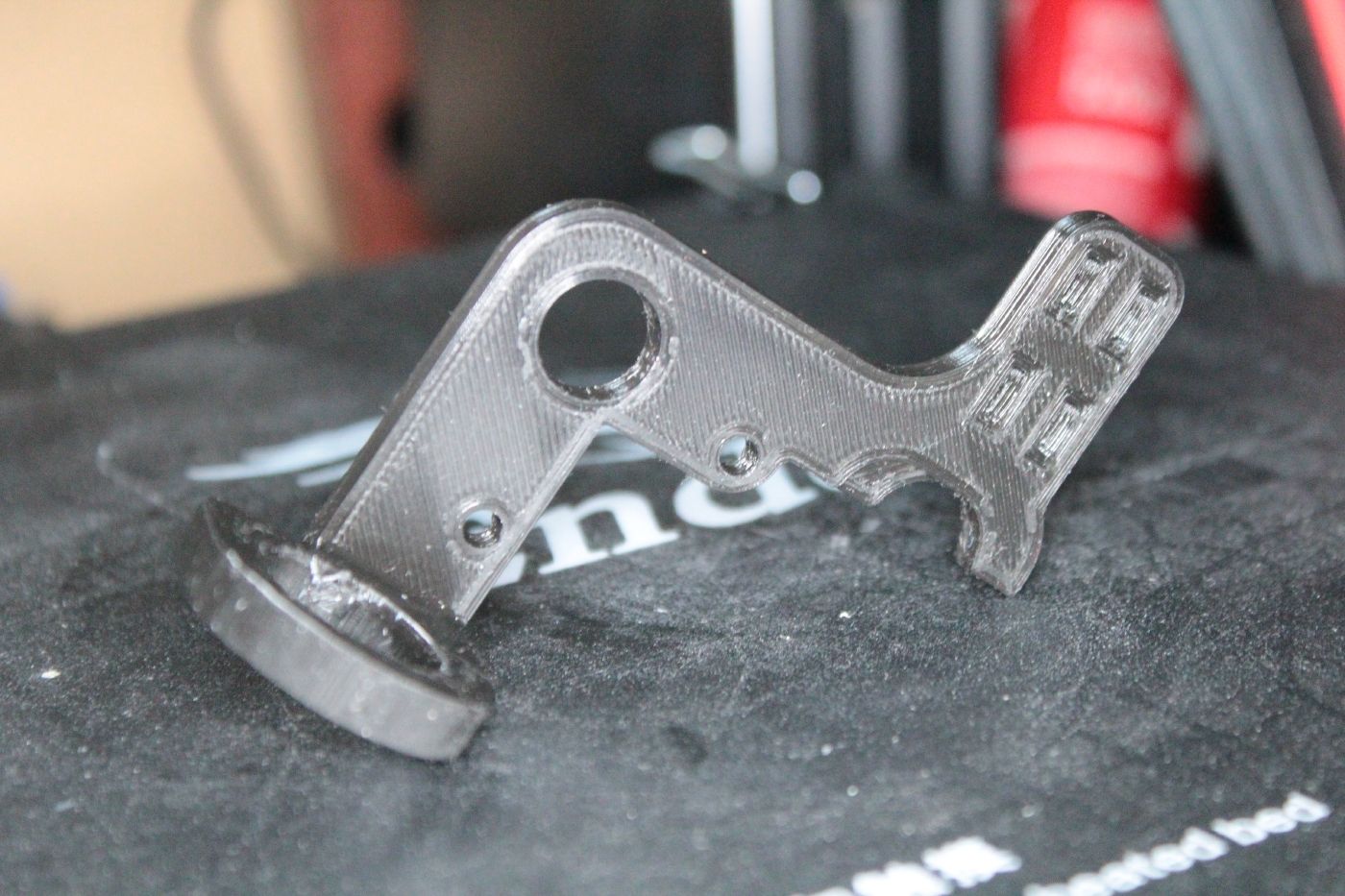

冶具をプリント

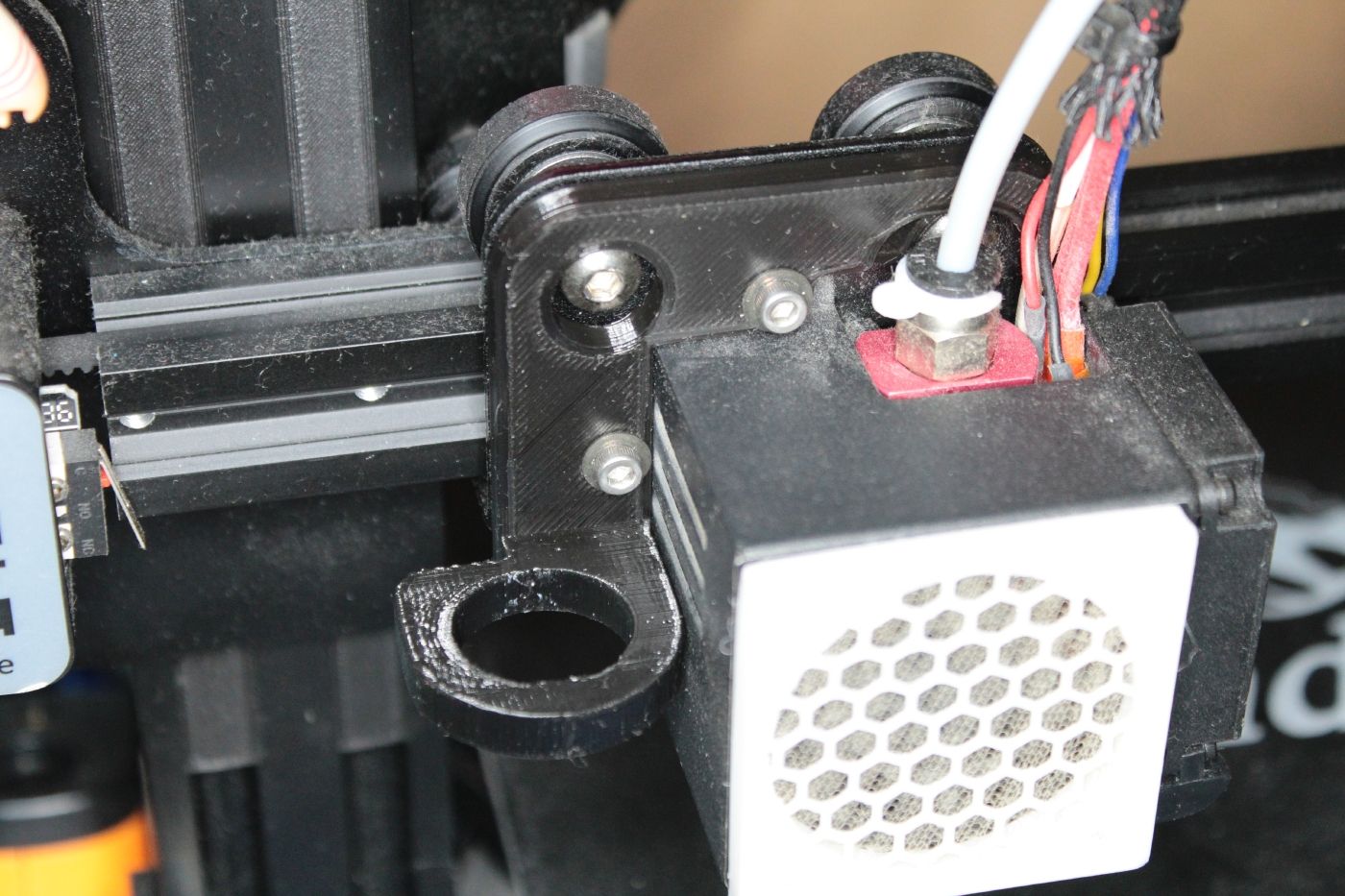

少し手直しをして冶具だけをプリンターに取り付けちゃいました

センサーの到着は明日の予定(^^ゞ

※部品を付けたとしてもファームを書き換えてないので通常通り使えます

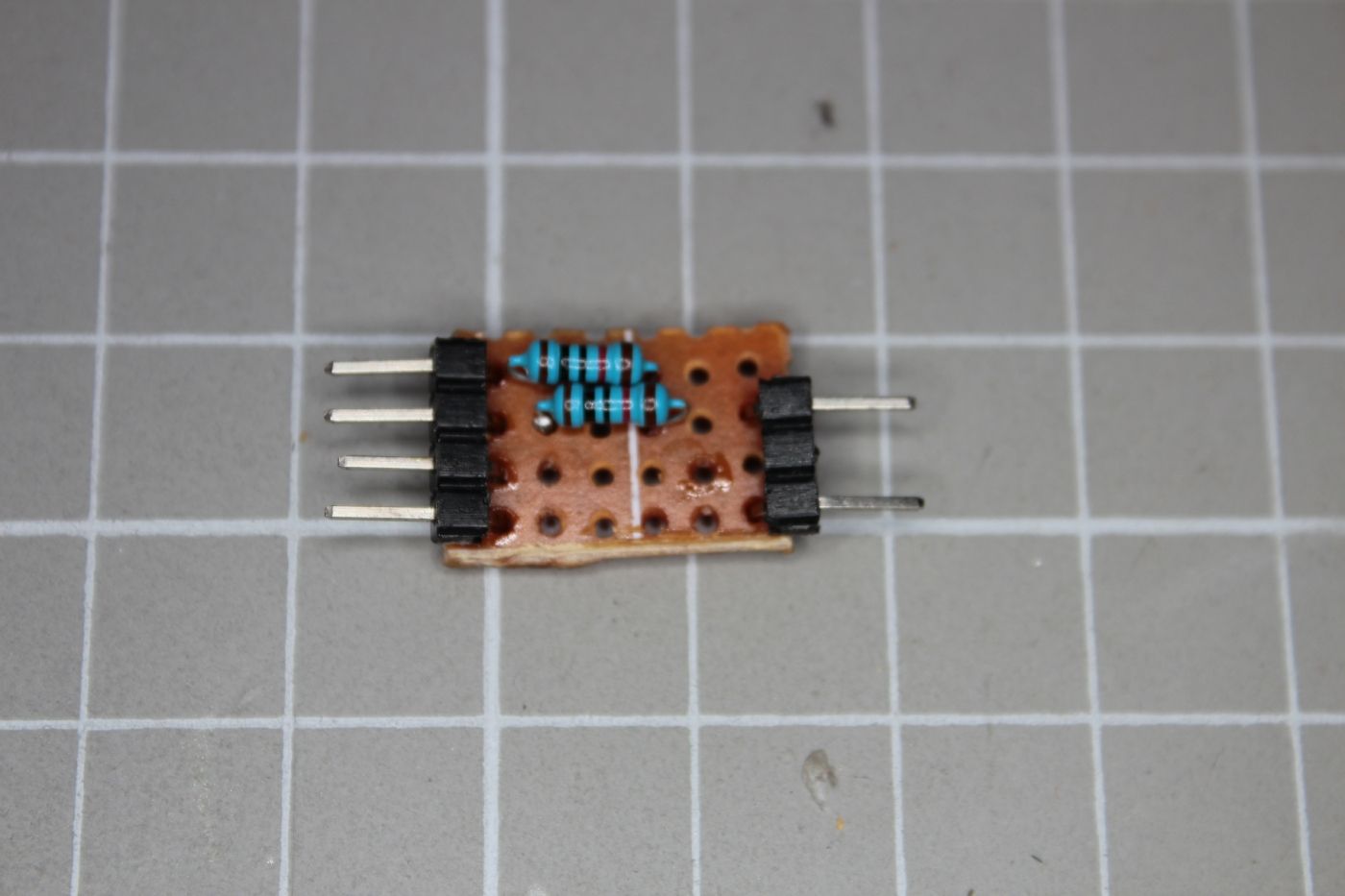

そしてそのセンサーとプリンターをつなぐ回路は…

なんかとっても単純です

でも、なんかおかしいでしょ?フォトカプラが入ってません
…いや、入ってはいたんです…部屋の中を漁ってやっと見つけた一個が…

ただそのフォトカプラ、購入したのが25年くらい前!!で、

そういうわけなので、いくつもあるはずなのに一個だけがポロッと出てきたので
当時に壊してしまったものなのか、経年で壊れたものなのか判別できませんでしたが
動作不良だったので取り外しちゃいました

仕方が無いのでフォトカプラも注文しました …あ～あこちらも到着待ち～

こんな感じで、簡単なものです…

ただ私はどうも論理回路は好きじゃない(笑)

BKが出力で、常時はVCCにプルアップ、検知するとGNDに変化するらしい

…ということは5KΩを介していショート状態…に見える

そして検知するとGNDとGNDがフォトカプラに…なのでLEDは消える

回路自体は本当に単純なんですがプルアップとかダウンとかアナログ回路で生きてきたので
抵抗を介してとはいえプラスとマイナスを直結するなんて、なんか意味不明な感じがします…
プレッドボードで改めて動作を確認しちゃいましたよ
回路としては

未検出時にON

検出するとOFF

と言う動きをしているのね

センサーが到着したら組み込む前にブレッドボードで検出のチェックをやるつもりです

後はファームの書き換え…
こちらもMake.oldcyclist様のページのままなんですが
Marlineのバージョンが上がったため、行番号が一致しないので
書き換え部分の文字列を検索して書き換えました
書き換えが必要なのは

Configuration.h

Configuration_adv.h

の2つファイル

Ender3のファームウェアーをMarlineに変更した方なら、かんたんでしょう

というわけで、センサーが到着しないので今日はここまで～

と言うことで、Ender3の改造に手を出している途中というお話でした
続きはフォトカプラが到着する火曜日になると思います
