8月の初旬にFT-857 / FT-897用の多機能メーターを買っています
これです…
FT-857 / FT-897にはシグナル・SWR・パワー・MODを外部に出力する端子があるので
電流計を繋げてあげればよいだけなので、こんな値段で実現できるんです
完成品を買ってしまいました。
ただ問題がありまして…
たくさん見つかりますので、そちらを利用させていただきました
結局パネルごと変えてしまったのですが、もともとは
メーターの裏は乳白色のプラなので裏にLEDなり電球なりを埋め込んでやれば
読みやすくなるだろうと始めたのですが
なので、光源さえ埋め込めば良いだろうということで
…両面テープでとめただけですけどね(^^ゞ
というわけで、とてもマイナーな無線機用のオプションを改造したと言うお話ですが
照明が無く視認性の悪いメーターの対策のヒントにはなるかもしれませんね(^^ゞ
これです…
FT-857 / FT-897にはシグナル・SWR・パワー・MODを外部に出力する端子があるので電流計を繋げてあげればよいだけなので、こんな値段で実現できるんです
そういうわけなので、この商品の中身は…
単なる電流計とフルスケールを調整するVRがあるだけ
電流計とそのケースを用意するとそれなりの値段になってしまうので完成品を買ってしまいました。
私が買ったときより500円強値段が上がっちゃってます…
この値段だったら買わなかっただろうな～
ただ問題がありまして…

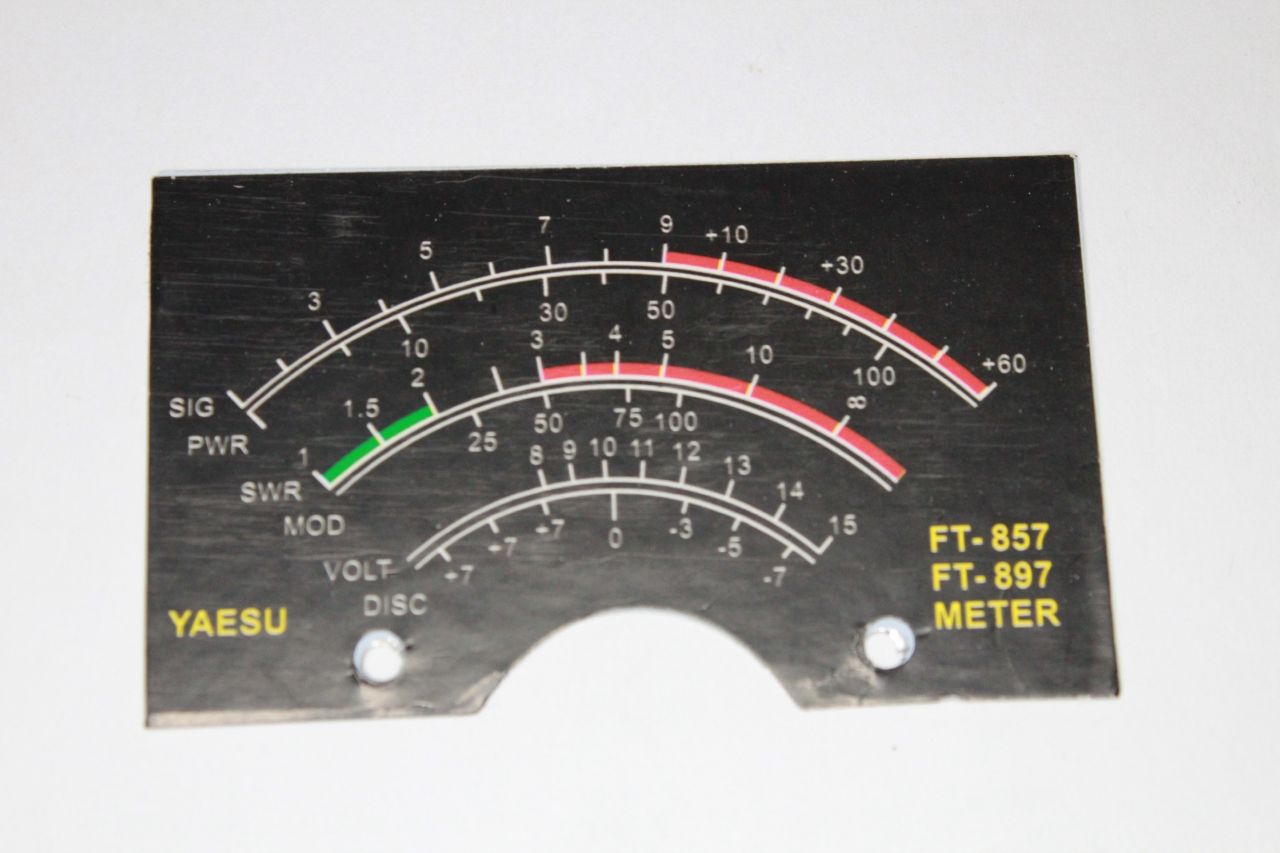

メーターパネルが黒いのでちょっと読みにくいんです
こちらのお目々のせいも多分にありますが、とにかくちょっと奥に置くと見えない(^^ゞ そんなわけでパネルを作り変えました
「 FT-857 外部メーター 自作
たくさん見つかりますので、そちらを利用させていただきました

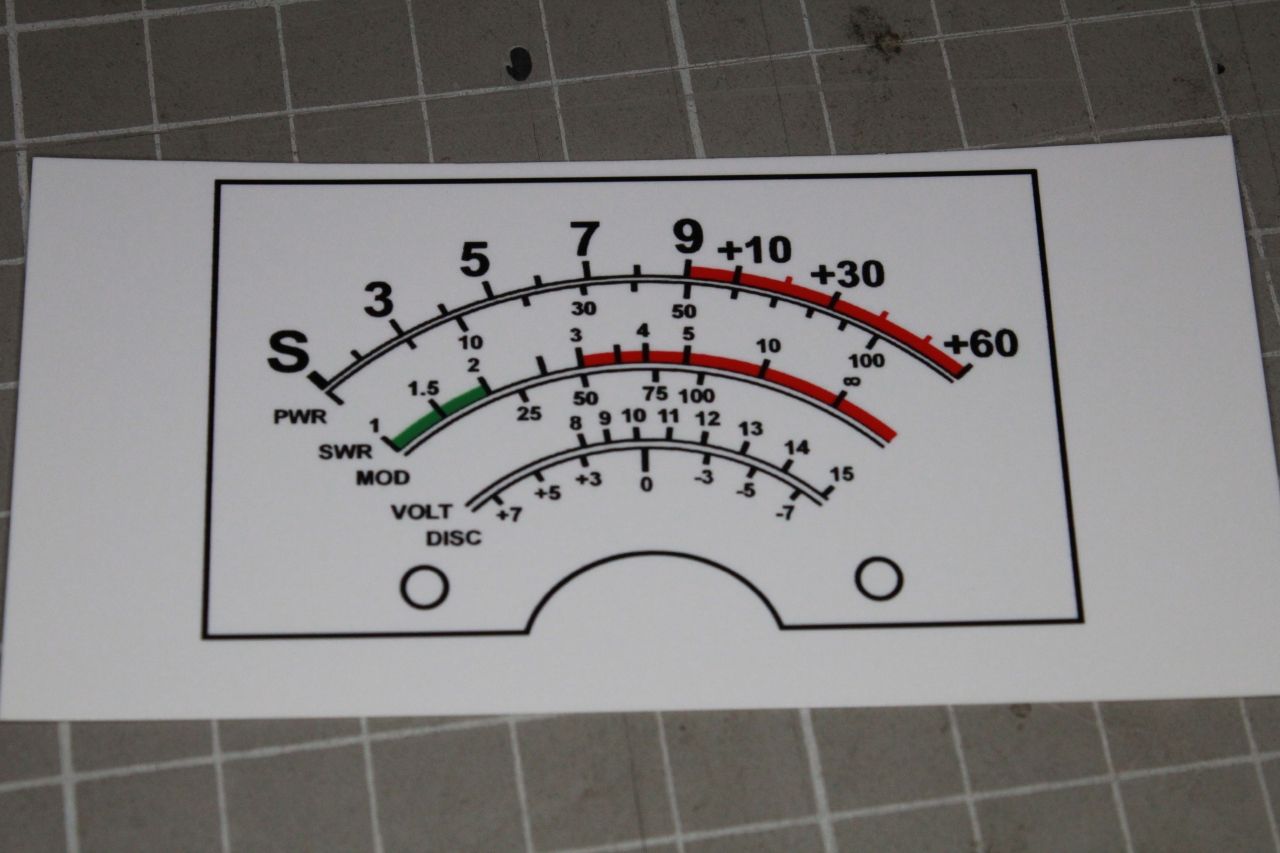

こんな感じで見やすくなりました
結局パネルごと変えてしまったのですが、もともとは

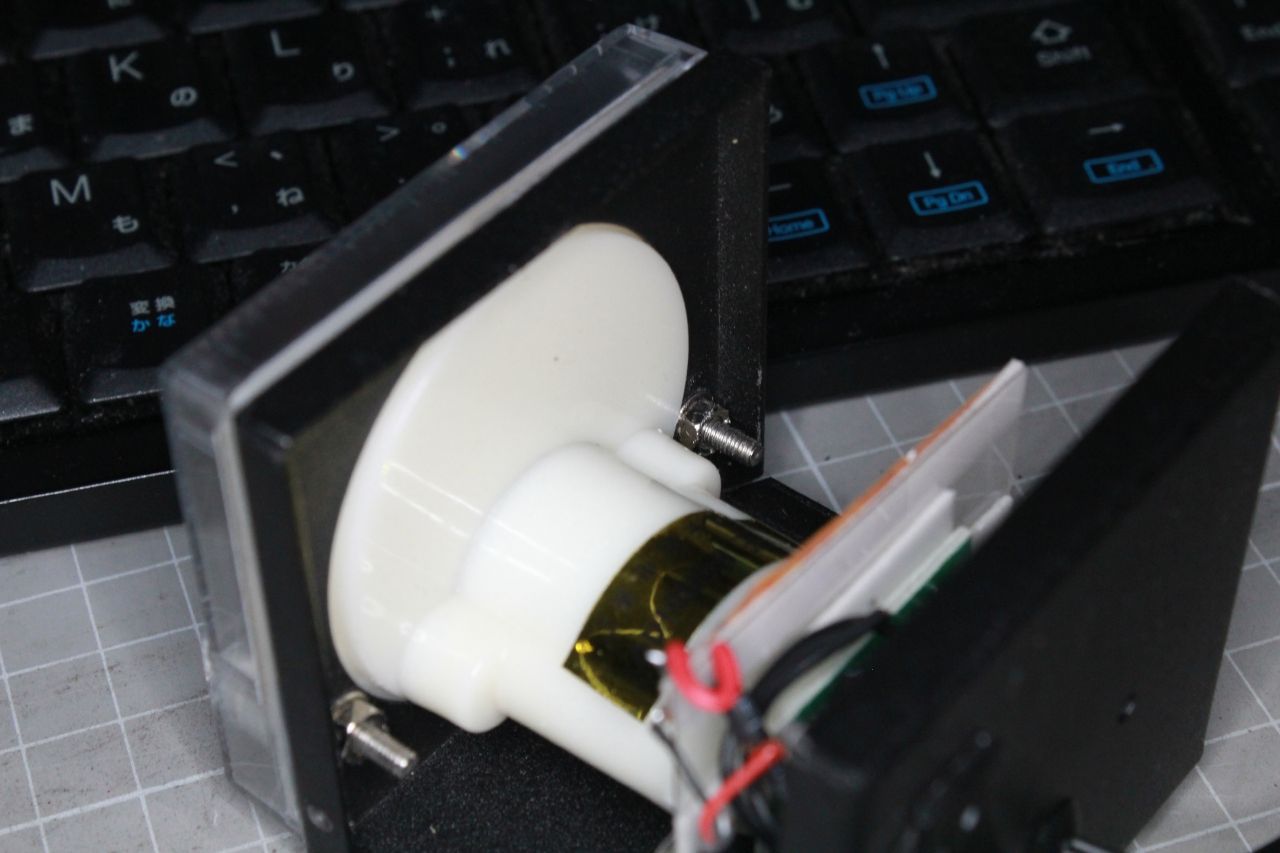

メーターの裏は乳白色のプラなので裏にLEDなり電球なりを埋め込んでやれば
読みやすくなるだろうと始めたのですが

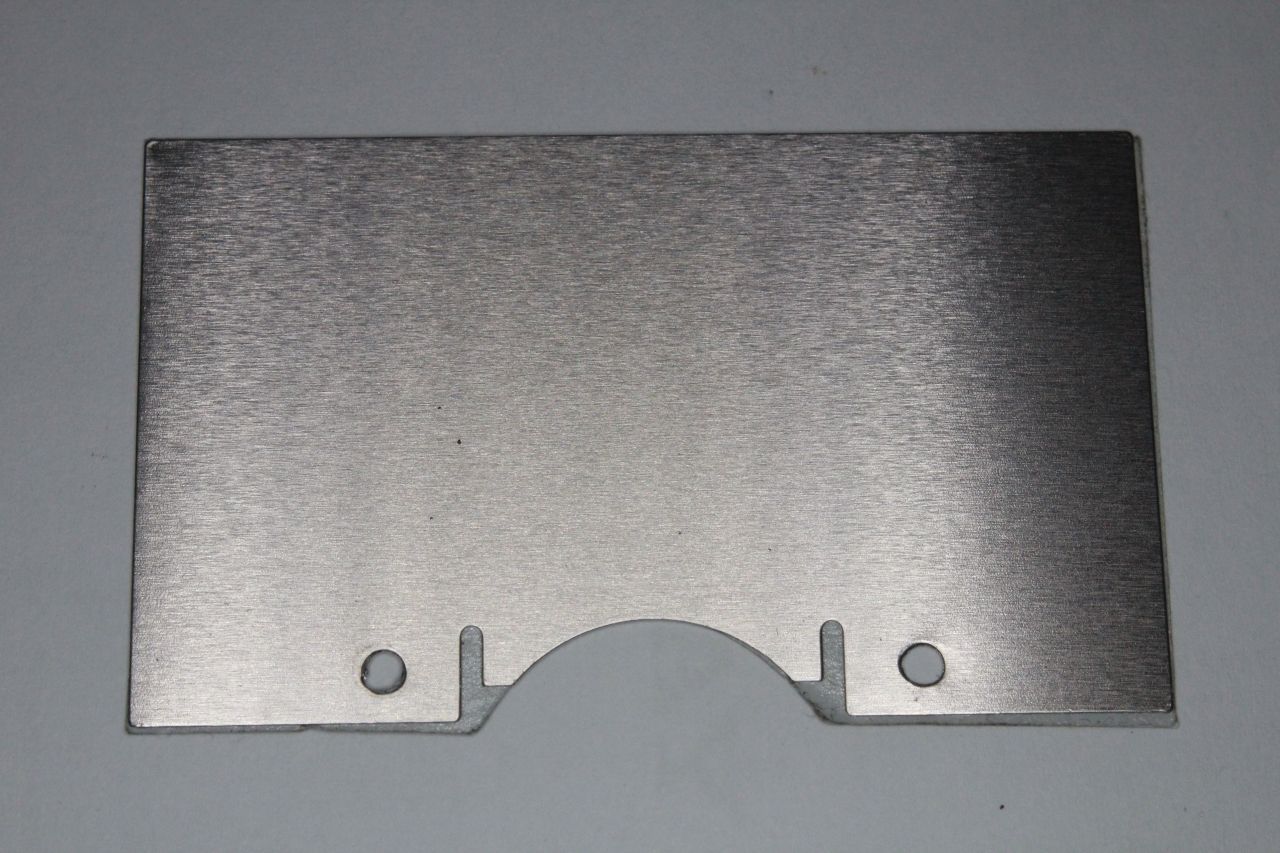

目盛はシールに印刷したものでしたがメーターパネル自体はアルミで光を通さない
それでパネルごと光を通す素材に交換してしまいましたなので、光源さえ埋め込めば良いだろうということで

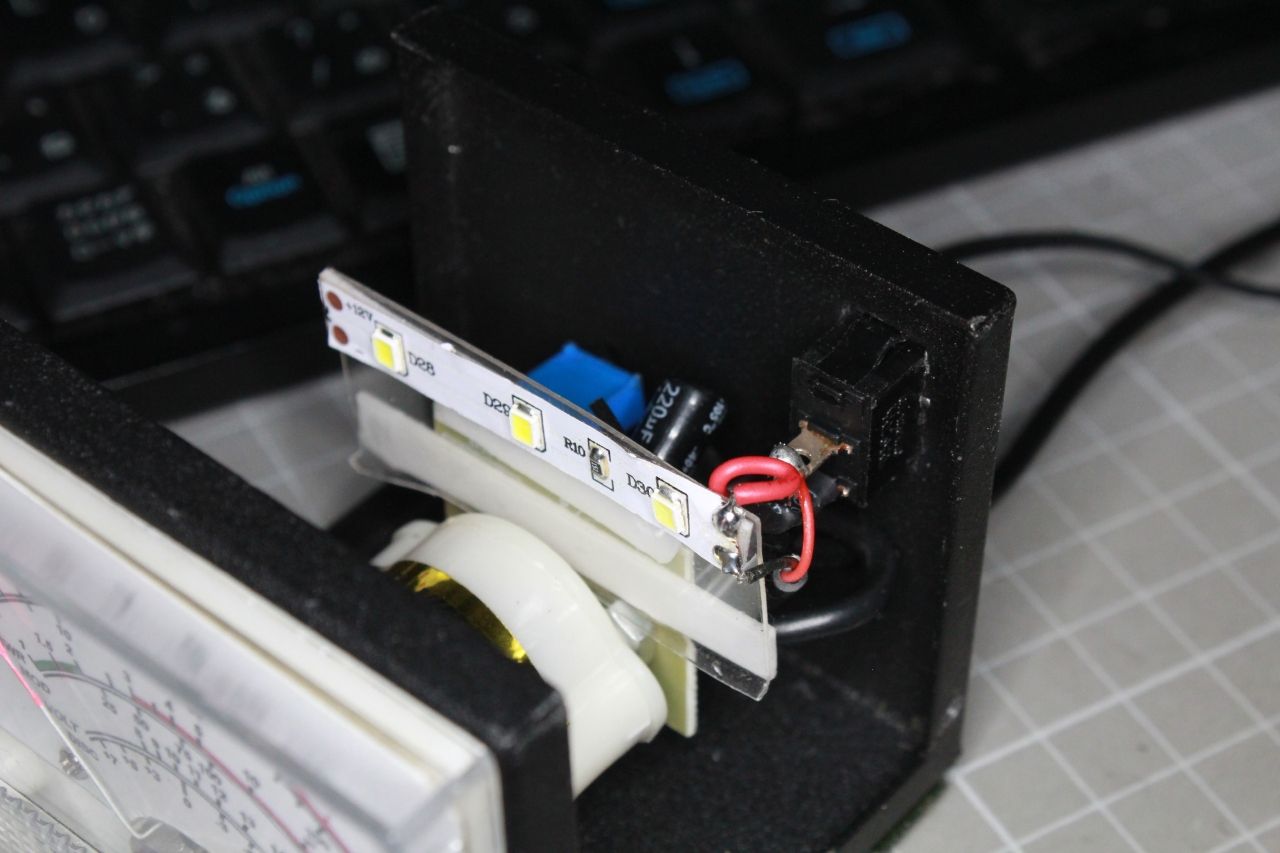

LEDを組み込み
LEDの光点が見えると嫌なので、できるだけメーターから離して固定…両面テープでとめただけですけどね(^^ゞ

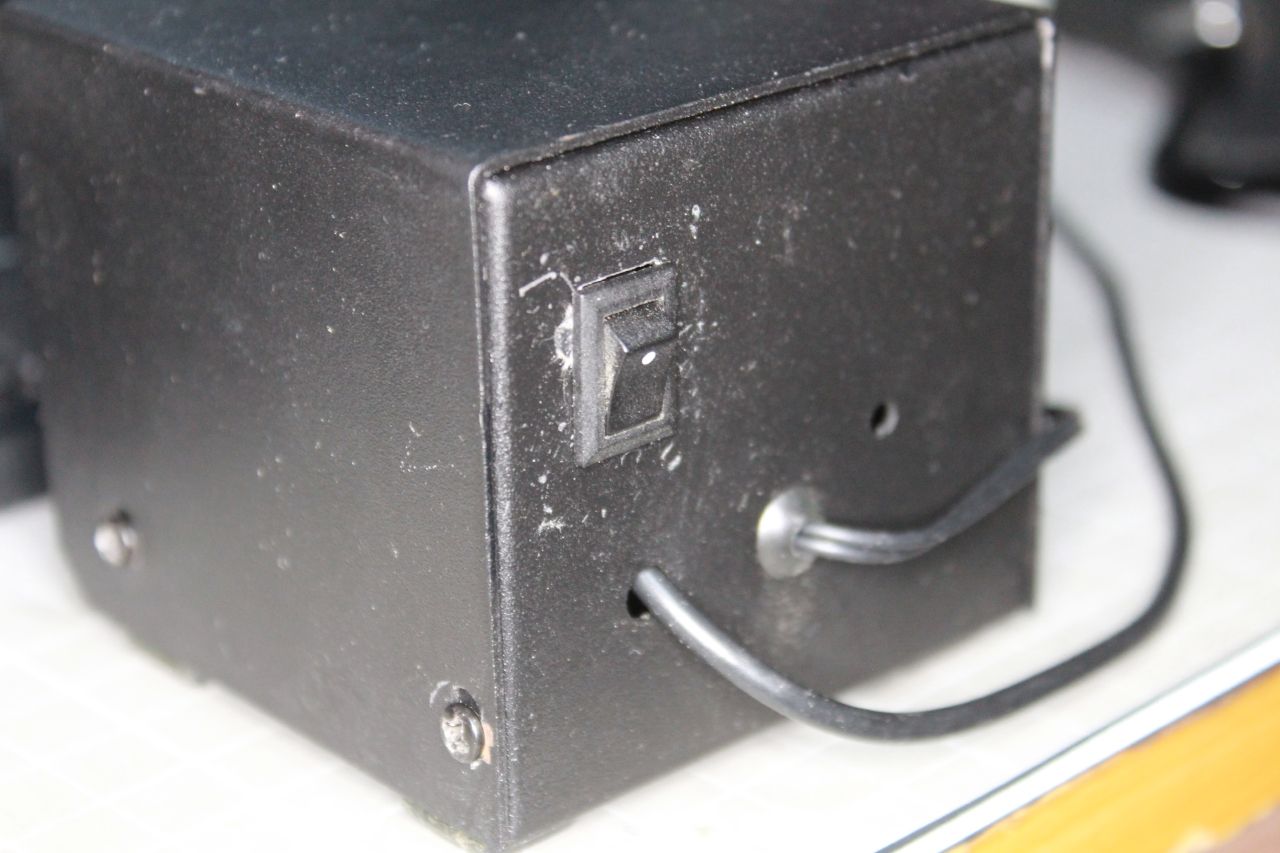

ケースに穴を開けてスイッチを埋め込み
こっちの作業のほうが大変でした(^^ゞ

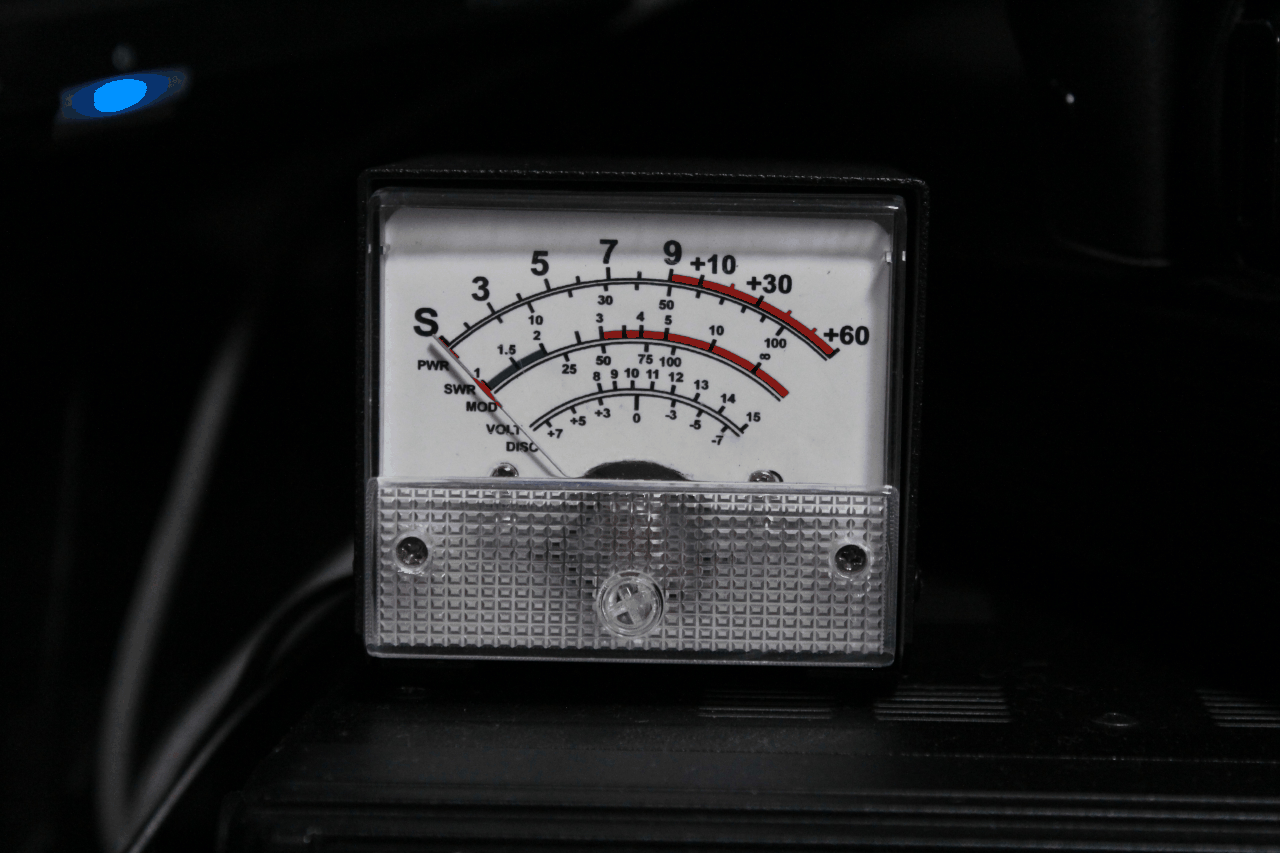

で、こんな感じにちゃんとON/OFFできるようになりました
※いつもと違って三脚を使って撮ったのでそれなりに撮れてるでしょ？
というわけで、とてもマイナーな無線機用のオプションを改造したと言うお話ですが
照明が無く視認性の悪いメーターの対策のヒントにはなるかもしれませんね(^^ゞ
