我慢に我慢を重ねて月が変わるのを待っていました
あるととっても便利な代物らしい(^^;
調整可能な広帯域発振器と検出器が内蔵されていて
これ一つでリアクタンス系の測定ができるもの…なのかな
…すいませんよくわかってませんので間違っているかもしれません
購入したのはこれです
3種類のキャリブレート用のコネクターの付属を明示的に
※ショートケーブルは付属していません
到着したので
表示はぐちゃぐちゃですが、ちゃんとスイッチが入りました
そしてこの計測器はコネクターがSMAなので
も購入しました…合わせて4000円くらいかな(^^ゞ
コネクターの準備もできたのでよくわかっていないまま
キャリブレーションを取って 例の安物の144/430のGP のSWRを測ってみました
三角の目印が中心なので145MHzになるはずですが
SWRは1.06とまあ文句のない数値ですね
1番の目印のセンター部分でSWRは1.14なので十分な数値ですが
気持ち的にはもう少し低いと嬉しいかな～
こちらの見方はよくわかってません(^^ゞ
確か理想的なアンテナだと中心の1点に収まるんだったかな?
というわけで、よくわからないままにVNAを買ったお話でしたが
もう一つネタがあります、こちらは購入したよ～というだけで、まだ袋のままですが…
中身は…
7/18/21/28/50MHz 5バンドのダイポールアンテナで
14MHzオプションコイルも入っているというもの…
ただ、私は電話級なので、14も18も出られないんですけどね～
HFから50まで1本で出られるアンテナと言うとこの辺しか無かったんです
取付作業中にある程度追い込んでおいたほうが良いだろうというわけで
VNAも購入したわけです
アンテナ工事の予定はまだ未定ですが、来週に時間が空きそうなんだよね
天気との相談もあるしどうなることやら…。
今回は自分ひとりで上げるつもりです、工具類一式を屋根にあげてしまえば
VNAもあるので調整もできるしね。
と言うわけで、VNAの方はすでに多少いじっていますが
VNAとアンテナを買ったというお話でした
…ちょっと大げさか?(笑)
そして買ってみたのが…ベクトルネットワークアナライザー
…なんだそりゃ?状態なのですが、どうもアンテナを調整する時にあるととっても便利な代物らしい(^^;
調整可能な広帯域発振器と検出器が内蔵されていて
これ一つでリアクタンス系の測定ができるもの…なのかな
…すいませんよくわかってませんので間違っているかもしれません
ただ、アマチュア無線的にはアンテナのSWRと同調点が
簡単に計測できるものという認識は間違っていないと思います
購入したのはこれです
3種類のキャリブレート用のコネクターの付属を明示的に※ショートケーブルは付属していません
到着したので

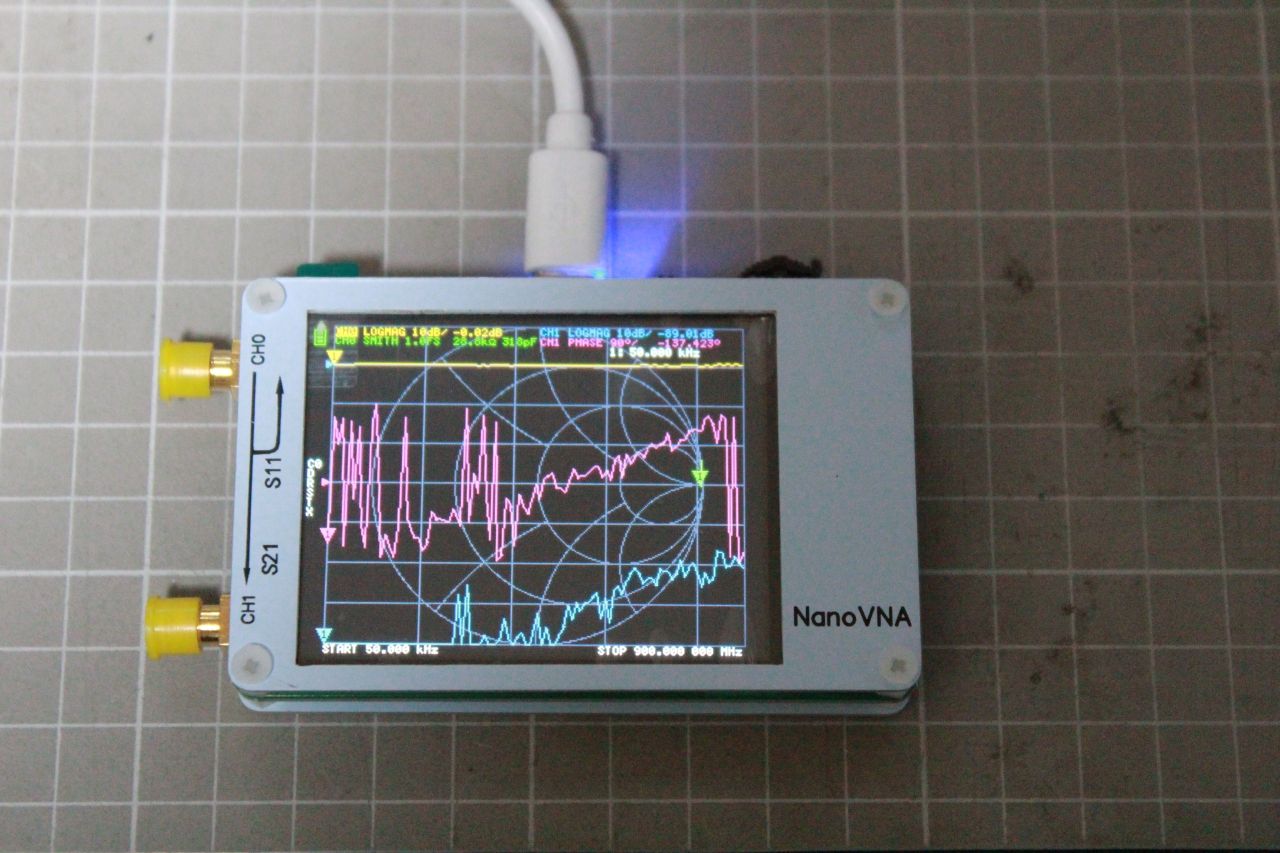

とりあえず電源オン
キャリブレーションもまだだし無接続なので表示はぐちゃぐちゃですが、ちゃんとスイッチが入りました

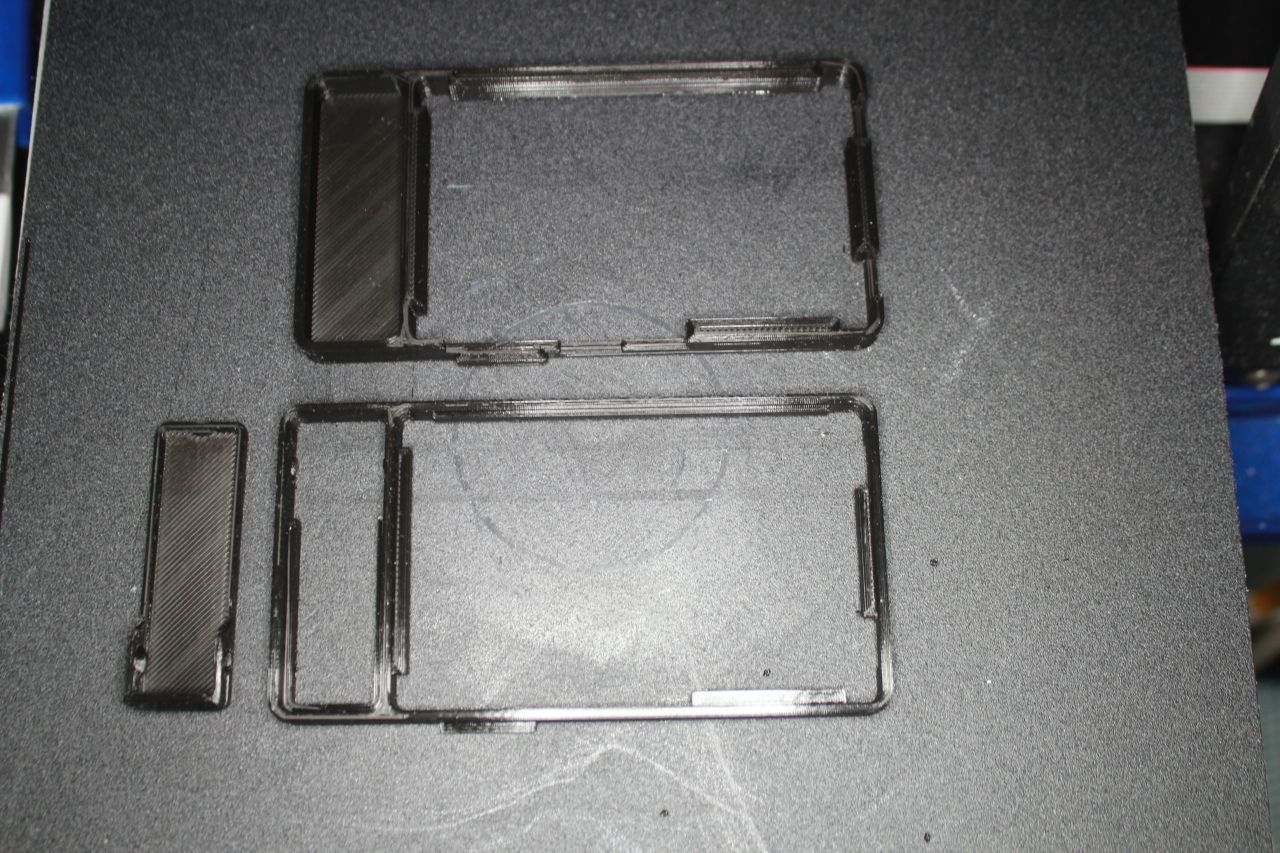

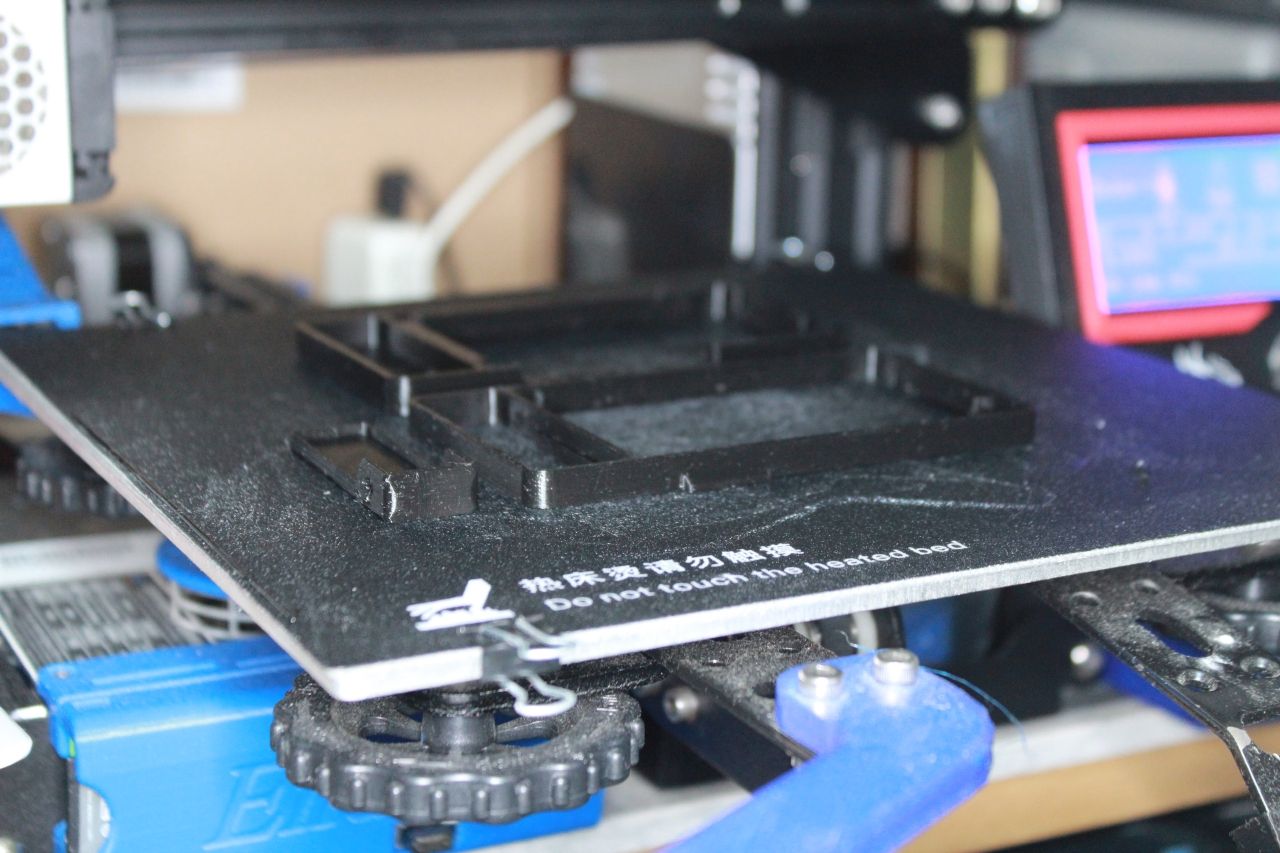

で、早速3Dプリンターでアクセサリーパを印刷
出来上がりはこんな感じで…

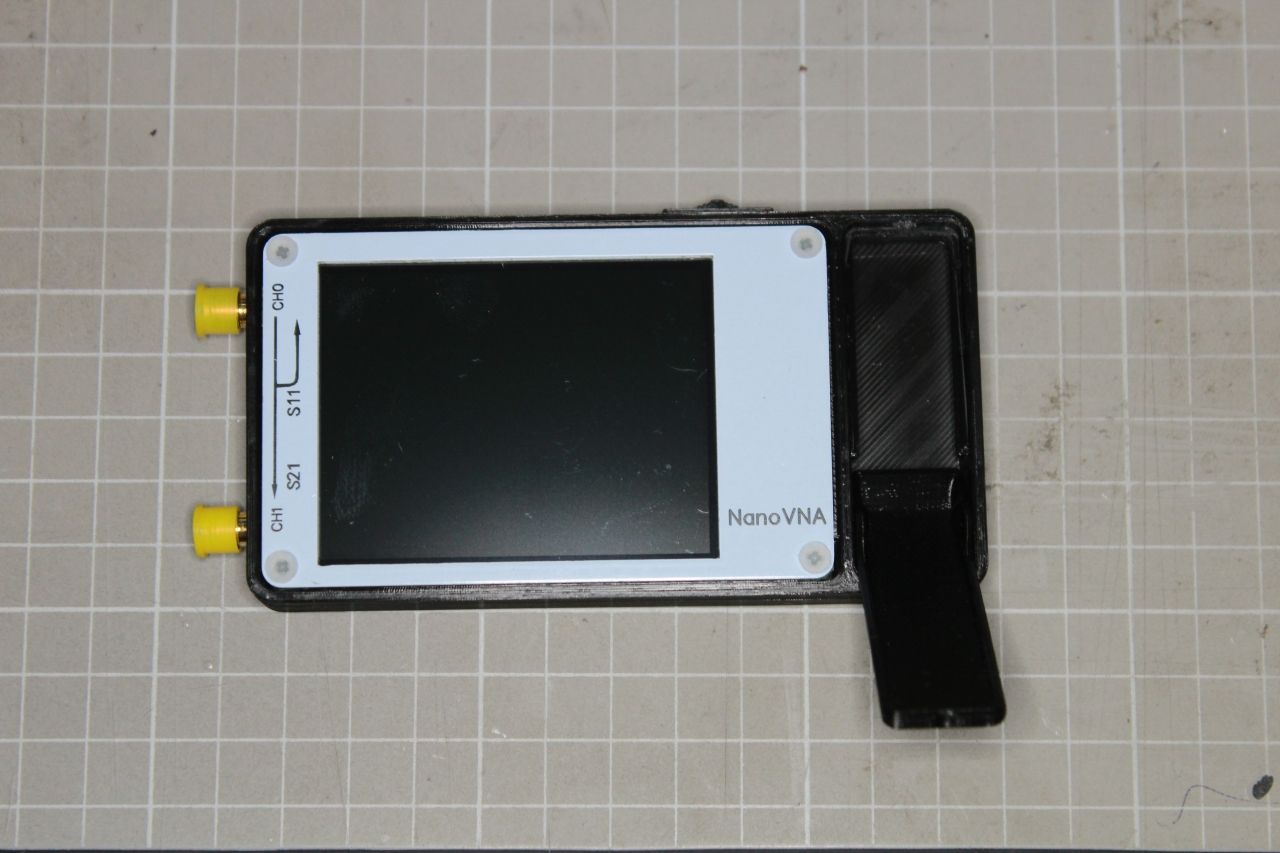

これをVNAと合体する… とこうなります
右側は小物入れになっていて 使わないダミーロードなどを保管できます
必須なものではないのですが、このVNAはメイン基板と全面背面のパネルを
スペーサーでつないであるだけなので、側面がむき出しなんです
そしてこの計測器はコネクターがSMAなので
も購入しました…合わせて4000円くらいかな(^^ゞコネクターの準備もできたのでよくわかっていないまま
キャリブレーションを取って 例の安物の144/430のGP のSWRを測ってみました
こちらは144MHz帯

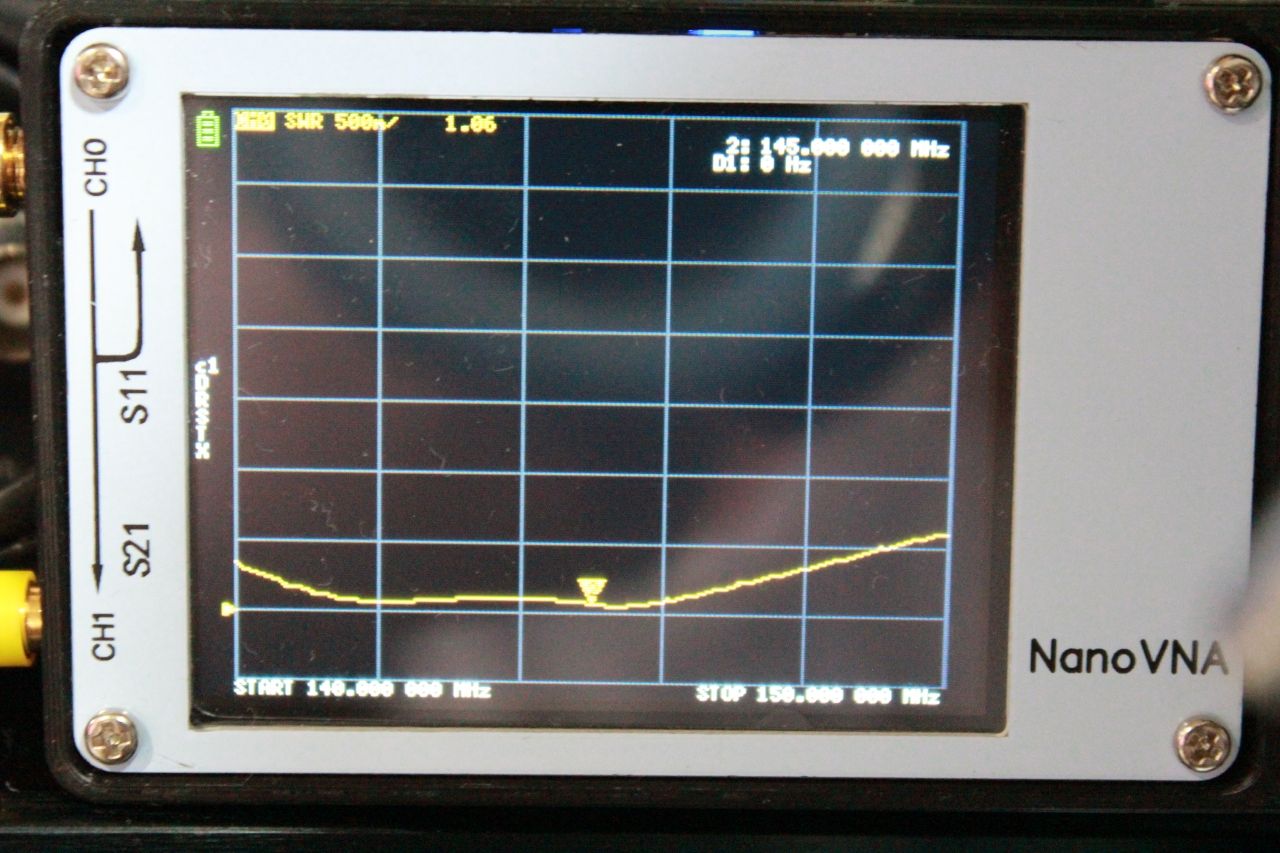

三角の目印が中心なので145MHzになるはずですが
SWRは1.06とまあ文句のない数値ですね
こちらは430MHz帯
こちらは435MHzをセンターにして20MHz幅で計測1番の目印のセンター部分でSWRは1.14なので十分な数値ですが
気持ち的にはもう少し低いと嬉しいかな～
こちらの見方はよくわかってません(^^ゞ
確か理想的なアンテナだと中心の1点に収まるんだったかな?
というわけで、よくわからないままにVNAを買ったお話でしたが
もう一つネタがあります、こちらは購入したよ～というだけで、まだ袋のままですが…
でっかい箱が届きました
…4Kgほどと、重さも結構あります中身は…
無線用のアンテナ
7/18/21/28/50MHz 5バンドのダイポールアンテナで14MHzオプションコイルも入っているというもの…
ただ、私は電話級なので、14も18も出られないんですけどね～
HFから50まで1本で出られるアンテナと言うとこの辺しか無かったんです
個人的には50MHzに出られれば文句なしで
昔も7MHzなんて出たことがないですから
取説通りに組んで、多少のミスマッチはアンテナチューナーに任せるつもりでしたが、取付作業中にある程度追い込んでおいたほうが良いだろうというわけで
VNAも購入したわけです
アンテナ工事の予定はまだ未定ですが、来週に時間が空きそうなんだよね
天気との相談もあるしどうなることやら…。
今回は自分ひとりで上げるつもりです、工具類一式を屋根にあげてしまえば
VNAもあるので調整もできるしね。
と言うわけで、VNAの方はすでに多少いじっていますが
VNAとアンテナを買ったというお話でした
