May 16, 2021

FT8でPTTをシリアルのRTS端子でやろうとしたら…論理が逆?

カテゴリ：アマチュア無線

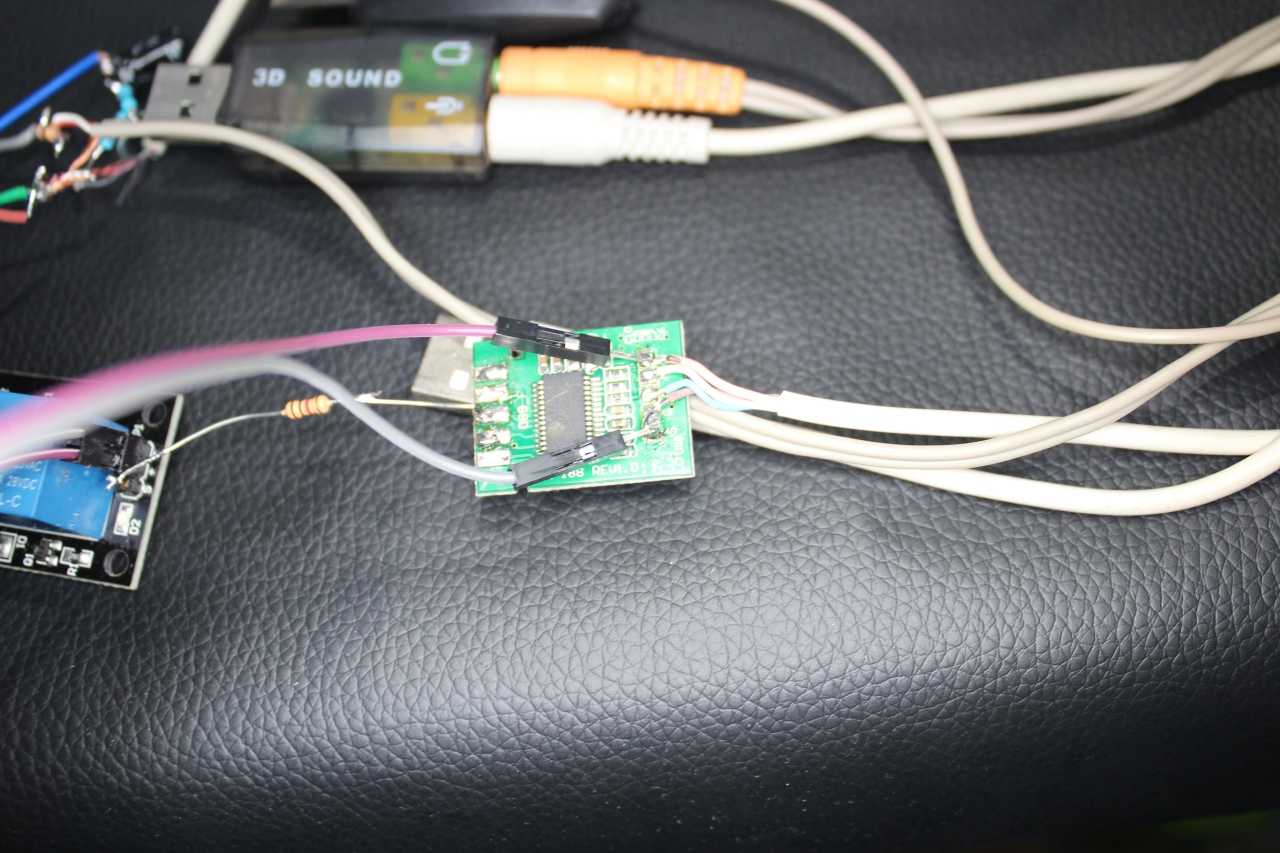

私自身が IC-706MK2用FT8インターフェースをでっちあげた時に使った
USB－シリアルのボードは…

別途購入したFT8用アダプターに入っていた物で、

FT8ソフトのチェックでPTTをオンにすると、RTSがHi(５V)になるものだったので

リレーボードと接続するだけで悩まずに送信にできました。

で、友人が入手したのUSB-シリアルは逆論理…

RTSが通常でHiになっていてPTTオンでLowに変化するらしい

リレーボードのCOMとNC(通常接続)をつなげばFT8の運用はできるけど
USBが落ちると無線機は送信状態になっちゃう…と悩んでいました

…PTT端子をNC経由でグランドに落とせばそりゃ送信しっぱなしに成るわな(^^;

で、うちにあったUSBシリアルの変換を確認したらRTSが存在するものもあったので
確認したら、こちらも逆論理でした…やっぱりこっちが普通なのかな～

ネタにしました…長い前振りです(^^ゞ

解決策としては

1.もう一つリレーを入れて電源が落ちた時にPTTの配線を切る

安直ではあるけど電気屋さんならこういう手もありでしょう

2.RTSの信号をインバーターで反転させてからリレーボードに入れてやる

NO(通常開放)端子でPTTを制御できるので電源が落ちた時に送信にならない
…弱電屋ならこっちの方法をとるでしょう

で、どちらかというと弱電屋の私は2の方法が使える超安直なインバーターを
仕立ててみたというわけです。とは言っても、前に 3Dプリンターのオートレベルを組んだ時に…

これがそのまんま使えます
この回路のコレクターがフォトカプラではなくリレーボードの信号入力になるわけで…

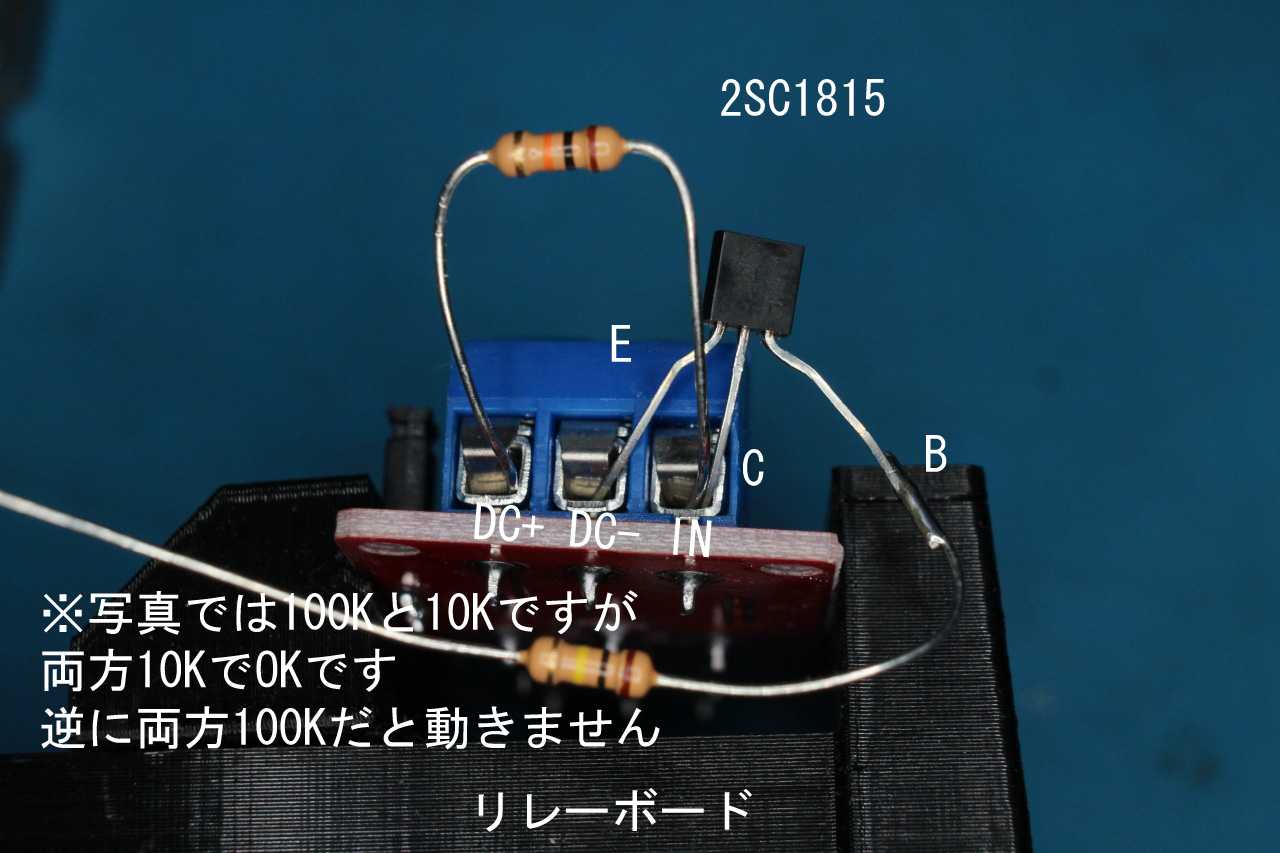

2SC1815と抵抗2本でできちゃいます

実験としてなので基板とか面倒なので実体で配線して…

こんな風に繋げてみました

回路的に組んであげれば落ち着きますが、どこにもつながない状態だと
ベース端子がとても敏感で手で触れるだけでもリレーが暴れます

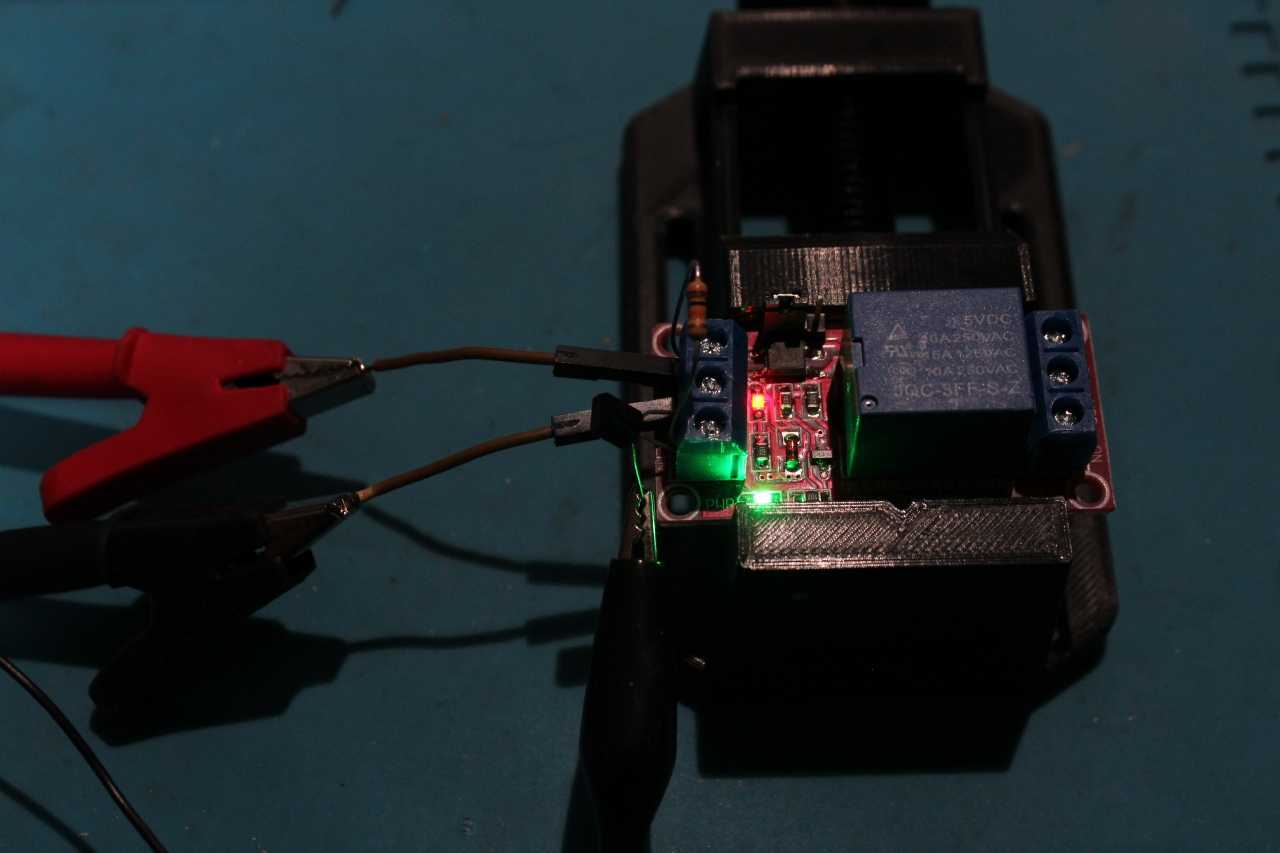

緑のLEDは電源表示で、赤が点灯するとリレーがオンの状態

ベースはグランドに落としてあります

信号線がLで、リレーがオンになっています

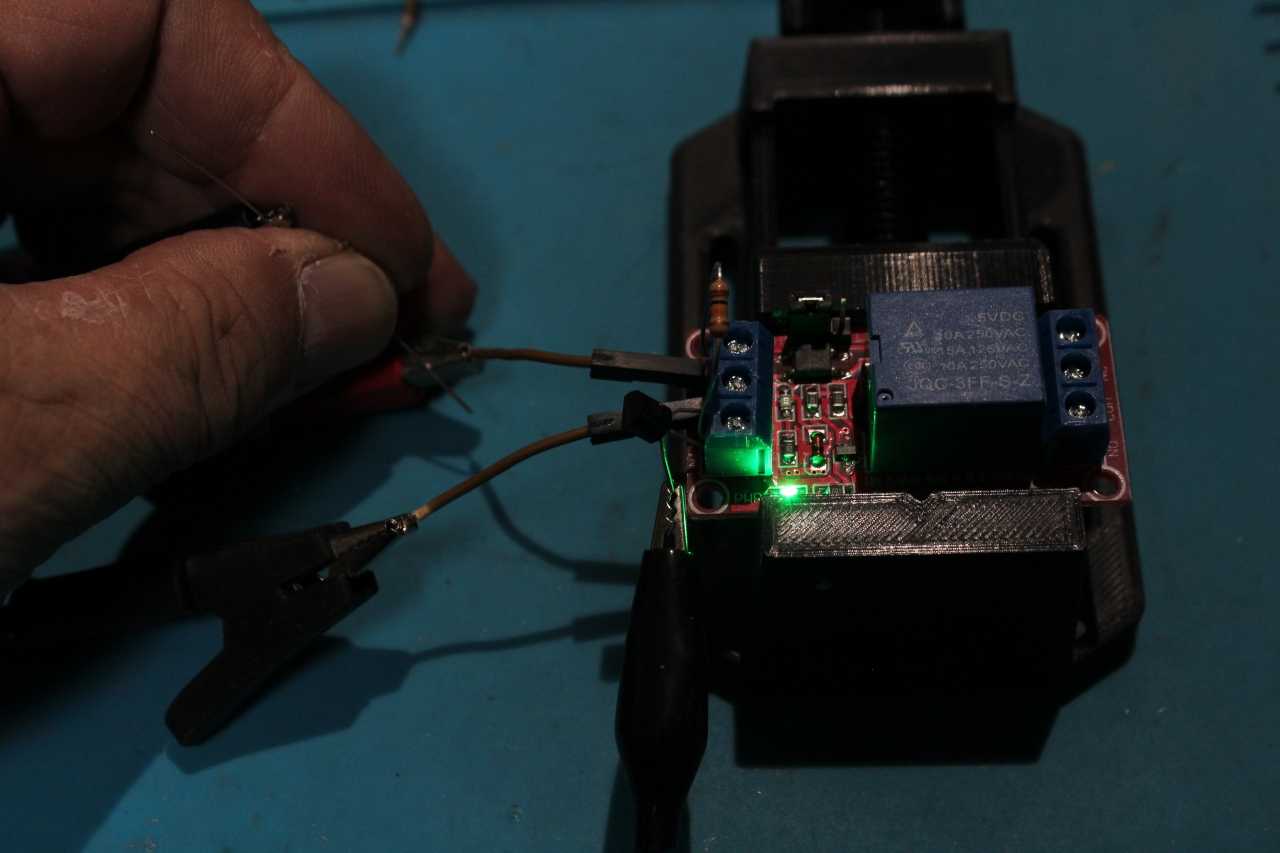

今度はベースを５Vに接触

すると、赤いほうのLEDは消えます

ハイ出来た～
トランジスターは小電力のスイッチ動作で使っているので、NPNならなんでも行けると思います

私はアマチュアです… 火を噴かなければ動けばよい！

まあ、５Vレベルのスイッチ動作なので問題ないでしょう
…あるとすれば、トランジスターに負荷がかかる…くらいかな(^^ゞ

手持ちにあったUSBシリアル変換

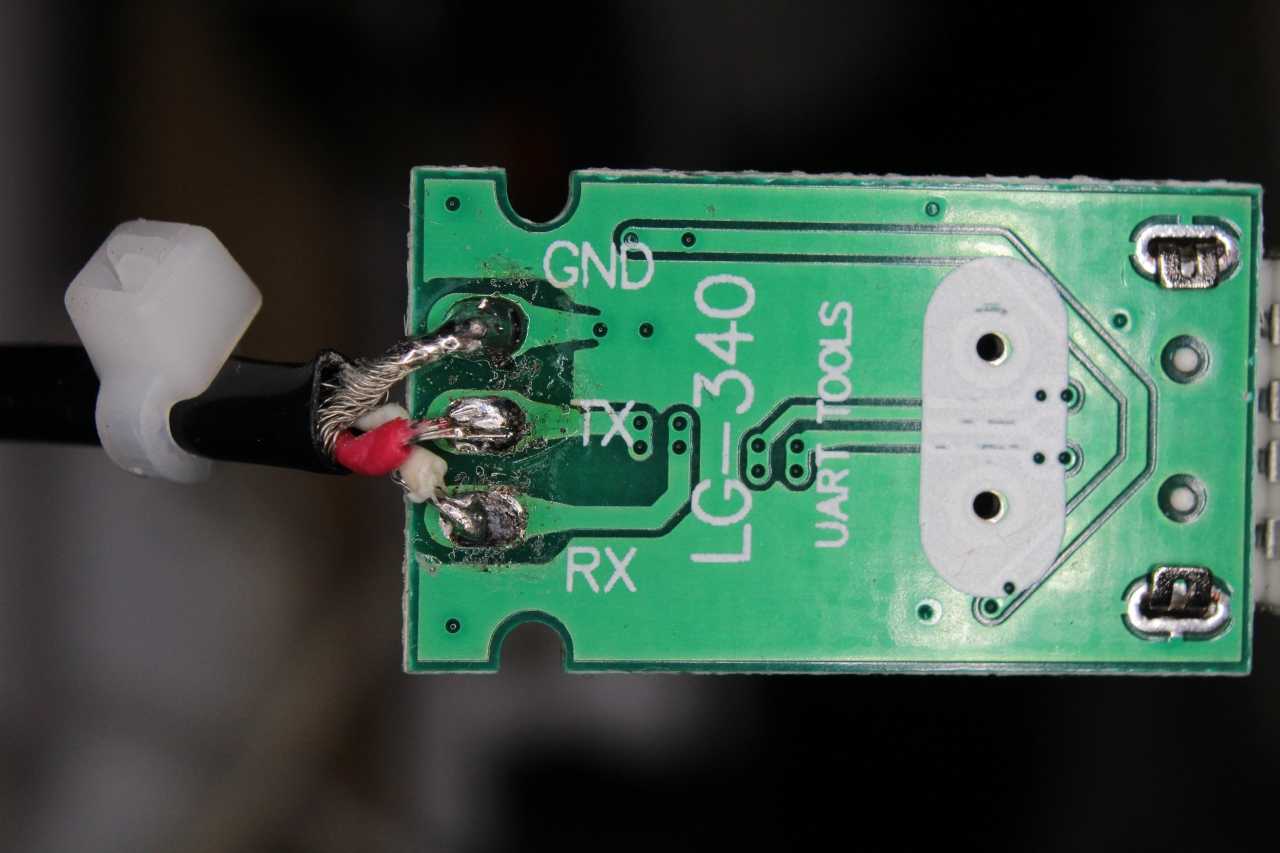

BaofengのプログラミングケーブルにはRTSが出ていませんでした

ICから直接引っ張れば取り出せるのかもですが、それは面倒なので(^^ゞ
※無線機のCATケーブルとして使うならこれで十分なんですけどね

手持ちのもう一つは…

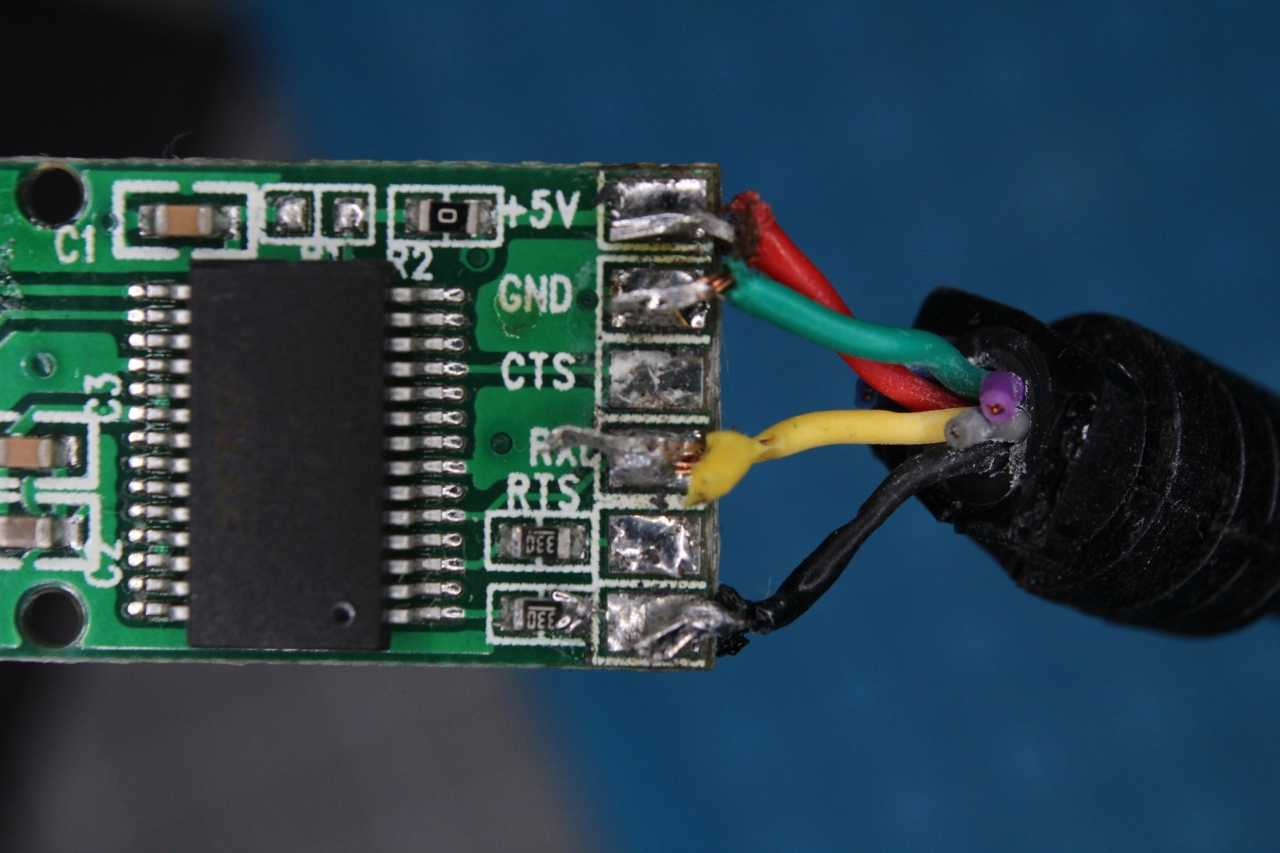

八重洲用FTDI無線プログラミングケーブル

こちらは配線こそ未接続でしたがしっかりRTS端子もありました

…しかも友人のと同じく逆論理でした(私は逆って書いているけどこっちが普通なのかも?)

上の回路に接続してNO-COM間でのPTTを制御できました…
通常開放の端子を使ったので電源がなくなったときに「送信状態」にもなりません
ああ、リレーボードはアマゾンで売っていたこれを使ってます
中華なユニットですが1個200円ほどなので、部品を集めるより安いし簡単なので
私はいろいろ使ってます…何しろ簡単なのでね

というわけで、誰かの役に立つかも…と、
超簡単な論理反転の回路を実体で作ってみたというお話でした
