Dec 3, 2021
カテゴリ： ラジコンヘリコプター
いやまあ、大した仕事ではないのですが、そもそもは…
アマゾンやAliexpressで何度も注文したけど商品がなく入荷の予定も有りませんと
返金処理になってしまっています…なら、掲載しないでよね～
eBayで かろうじて購入できました が、それももう掲載されてません
このケーブルががあると
差し替えるようになっています
このケーブルを使えればな～と前にコネクターのピッチを確認したのですが
うまく合うものがない…と諦めていましたが…
2本ずつならなんとかなるということで
ピン配置は
※確認しましたしこれで良いはずですが、同じことをやられるのならご自身でもよく確認してください
※私のものは5ピン仕様でしたが4ピン仕様のものもあるみたいです(未確認情報です)
そんなこんなで…
長さが違いにほとんど意味はありません
ピンヘッダーの固定とケーブル保護で瞬間接着剤とアルテコで固めたので白化しています(^^ゞ
最初はホットメルトで塗り固めても良いかなと思いましたがこのほうが硬いでしょう
とまあ、だから何？と言うものですが、純正の充電ケーブルをパラレル充電器で
Bebop2用のバッテリー充電器のバランスケーブル
これがすんなり買えれば良いだけの話なんですがアマゾンやAliexpressで何度も注文したけど商品がなく入荷の予定も有りませんと
返金処理になってしまっています…なら、掲載しないでよね～
eBayで かろうじて購入できました が、それももう掲載されてません
このケーブルががあると

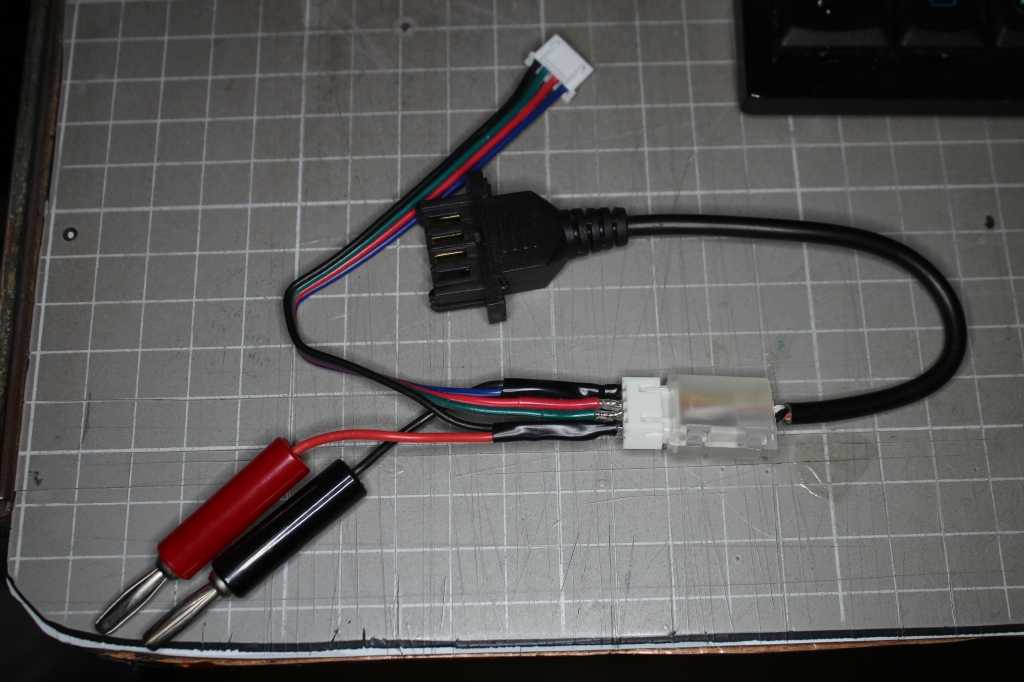

こんなアダプターケーブルを使って
B6 バランスチャージャー

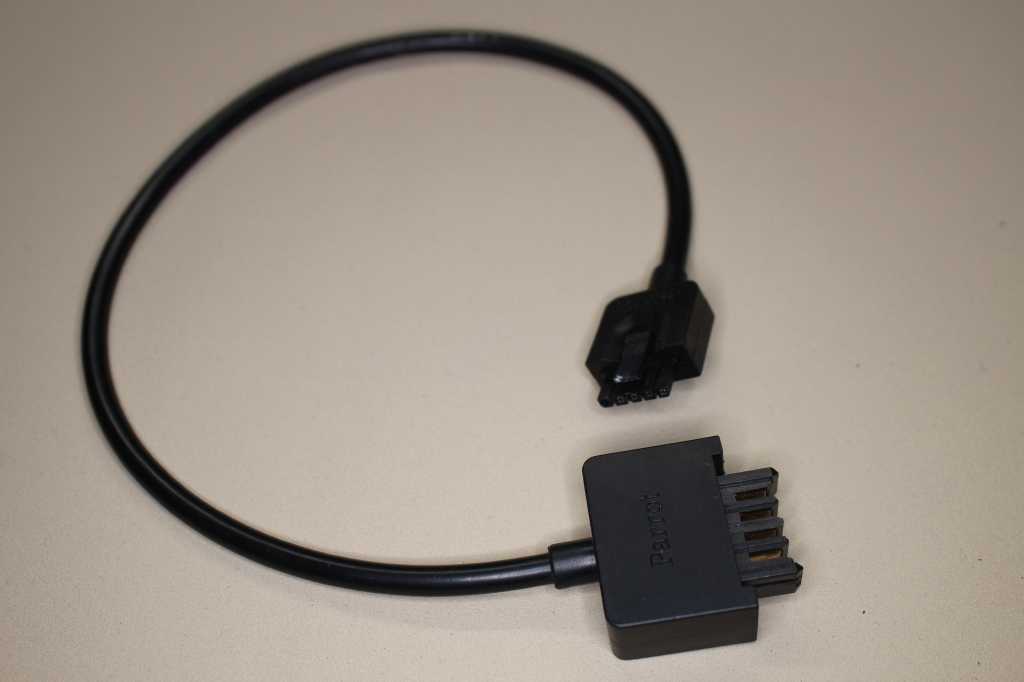

を使って充電や放電・バランス取りが出来るわけです 純正の充電ケーブル
これって、AC側がコネクターになっていて、スカイコントローラーを充電する時は差し替えるようになっています
このケーブルを使えればな～と前にコネクターのピッチを確認したのですが
うまく合うものがない…と諦めていましたが…
基盤同士をつなげたりするピンヘッダーならどうだろう
と思いついて試してみたら、4ピン全部ではさすがに挿さりませんが2本ずつならなんとかなるということで

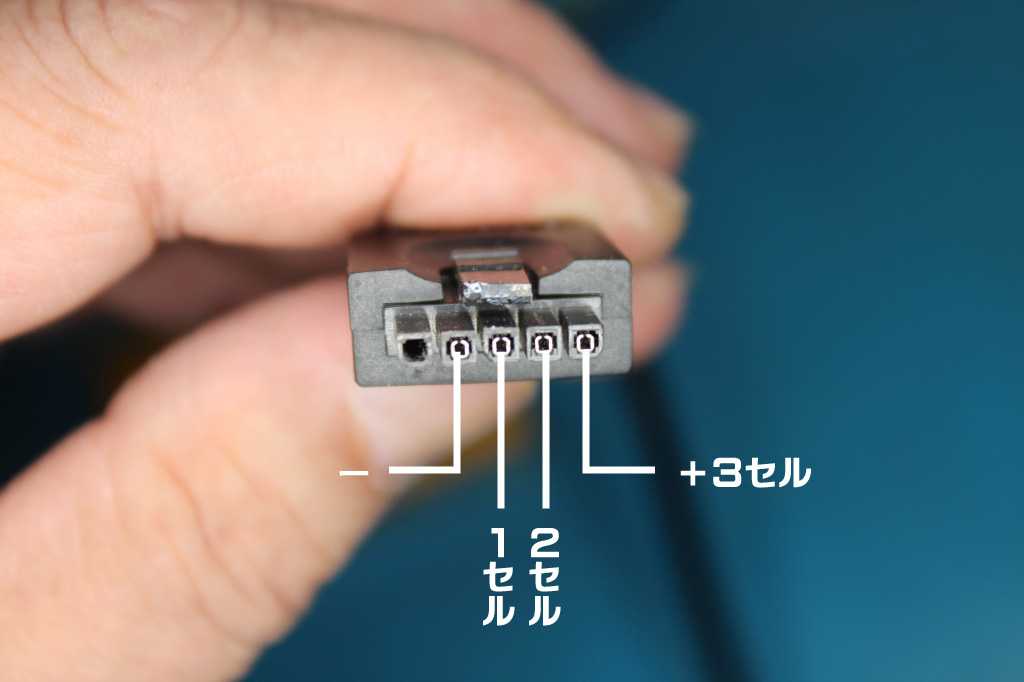

ピン配置は
うちの5ピンのものはこうでした
あえて５ピン分のヘッダーを使って方向を間違えないようにしてあります※確認しましたしこれで良いはずですが、同じことをやられるのならご自身でもよく確認してください
※私のものは5ピン仕様でしたが4ピン仕様のものもあるみたいです(未確認情報です)
そんなこんなで…

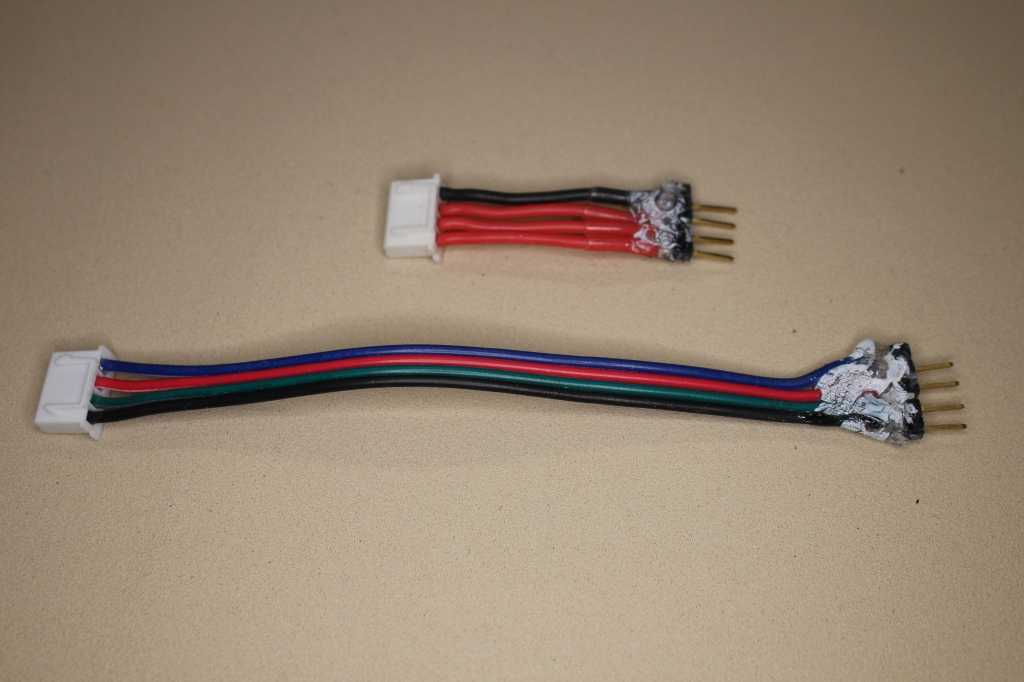

2本作ってみました
長さが違いにほとんど意味はありません
ピンヘッダーの固定とケーブル保護で瞬間接着剤とアルテコで固めたので白化しています(^^ゞ
最初はホットメルトで塗り固めても良いかなと思いましたがこのほうが硬いでしょう

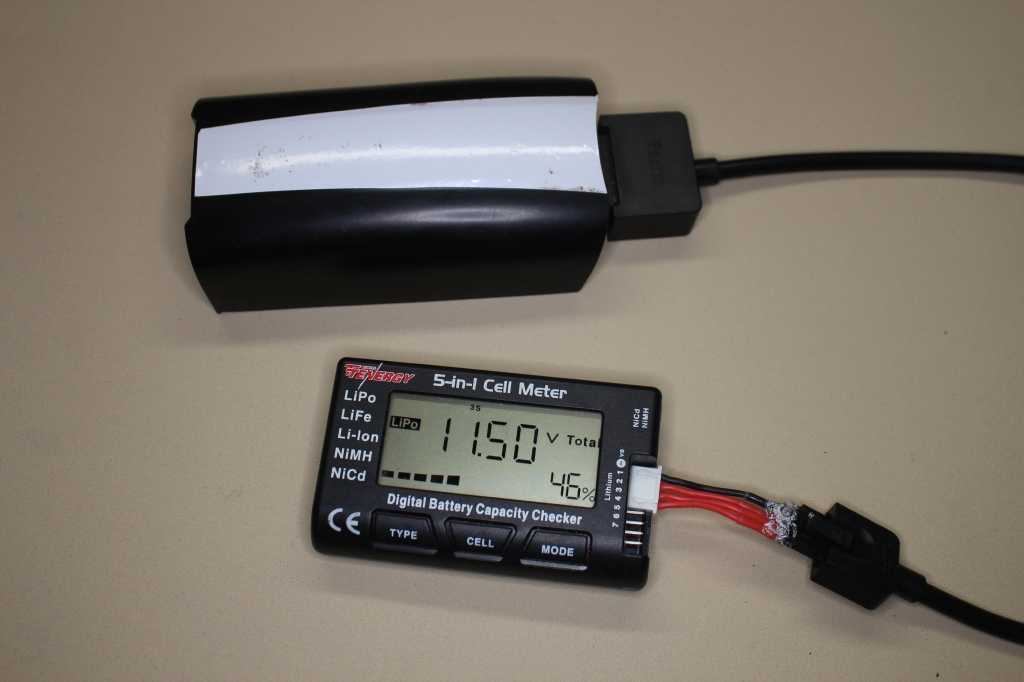

ちゃんと各セルの電圧も合計の電圧も計れます(これは合計)

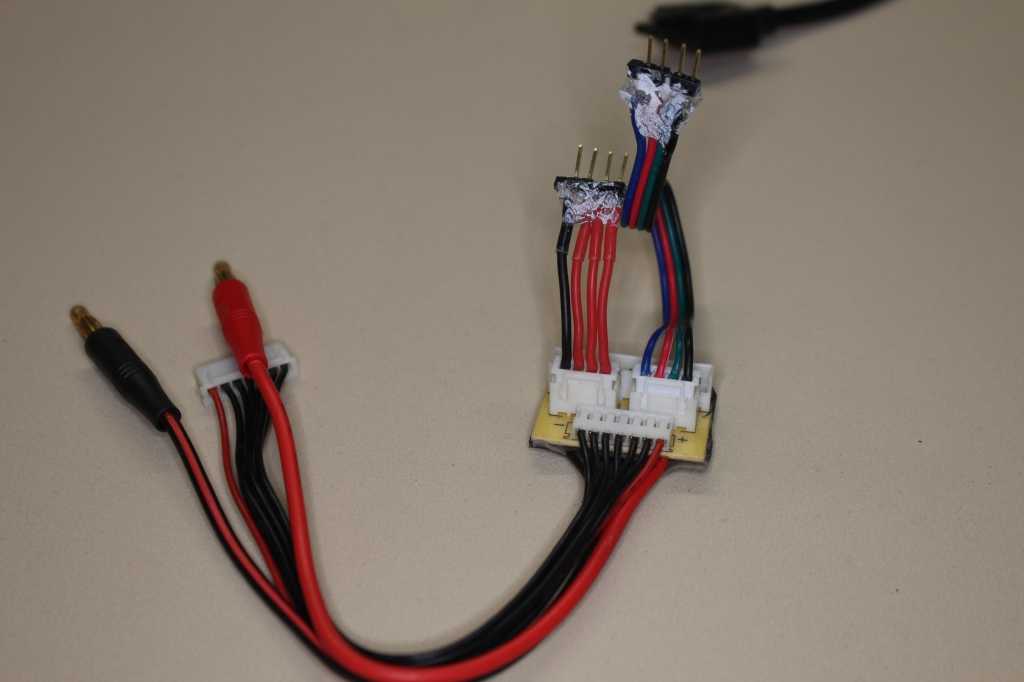

パラレル充電ボードに2本挿して
6セルバッテリーとして一気に充電することもできますとまあ、だから何？と言うものですが、純正の充電ケーブルをパラレル充電器で
