Mar 8, 2022
カテゴリ： ラジコンヘリコプター
ほとんどネタと言うことで始めた…
の続きです(^^ゞ
前回はちょっと大きすぎて小さくしましたが、ちょっとっ小さすぎたので…
3回目は高さを取ったので
これでホルダー自体はOKなんですが、ケーブルが届かないんだよね(^^;
だから、タブレットを使うために こんなのが売られている わけですね
プロポ側のコネクターは microUSB AB なので一般的なmicroUSBが挿せます
…当然か充電の時は普通に挿しているもんね(^^ゞ
だとすれば、ホスト配線になっているかいないかくらいの違いでしょう
で、microUSBの IDピンをグランドに落とし てホスト配線にして繋げたら当たり！
普通に使えたので…
ケーブルは前にBebop2のスカイコントローラーでも使った
1本でiPhoneとmicroUSBのスマホに兼用できるだろうということで作ってみました
ちゃんとホストの配線をしてあげれば両用できることは確認でしました
あとは配線した部分の処理ですが
瞬間接着剤＋アルテコ でしたが
今回は…
ってちょっと思っただけです
あっMicroUSBのほうは起動中の写真を撮ったんだっけ(^^ゞ
あとは今のところ急ぎはしないですがUSB-Cの長めのケーブルも作っておいた方が良いかな
ということで、MavicMiniのスマホホルダーと接続ケーブルを仕立て上げたというお話でした
の続きです(^^ゞ前回はちょっと大きすぎて小さくしましたが、ちょっとっ小さすぎたので…

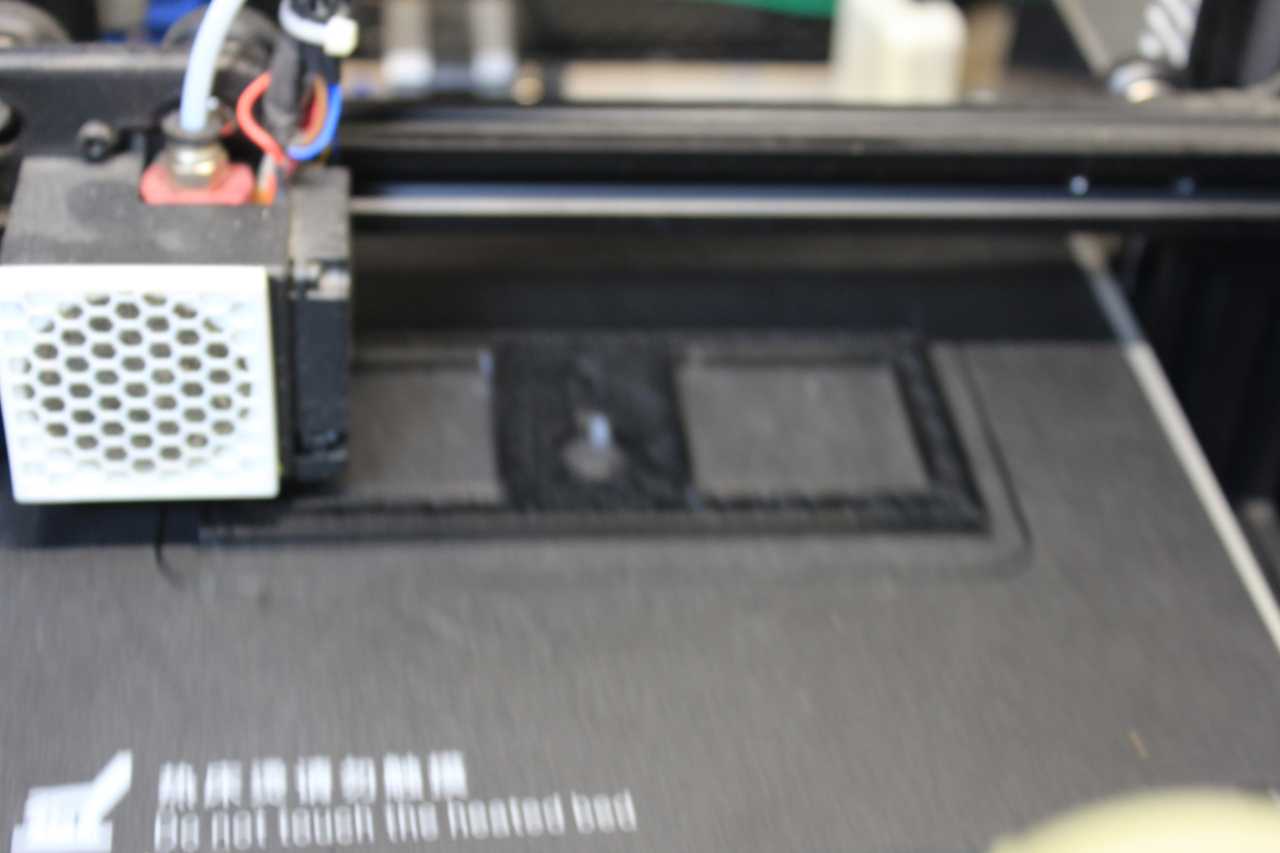

もう一回出力しなおしました

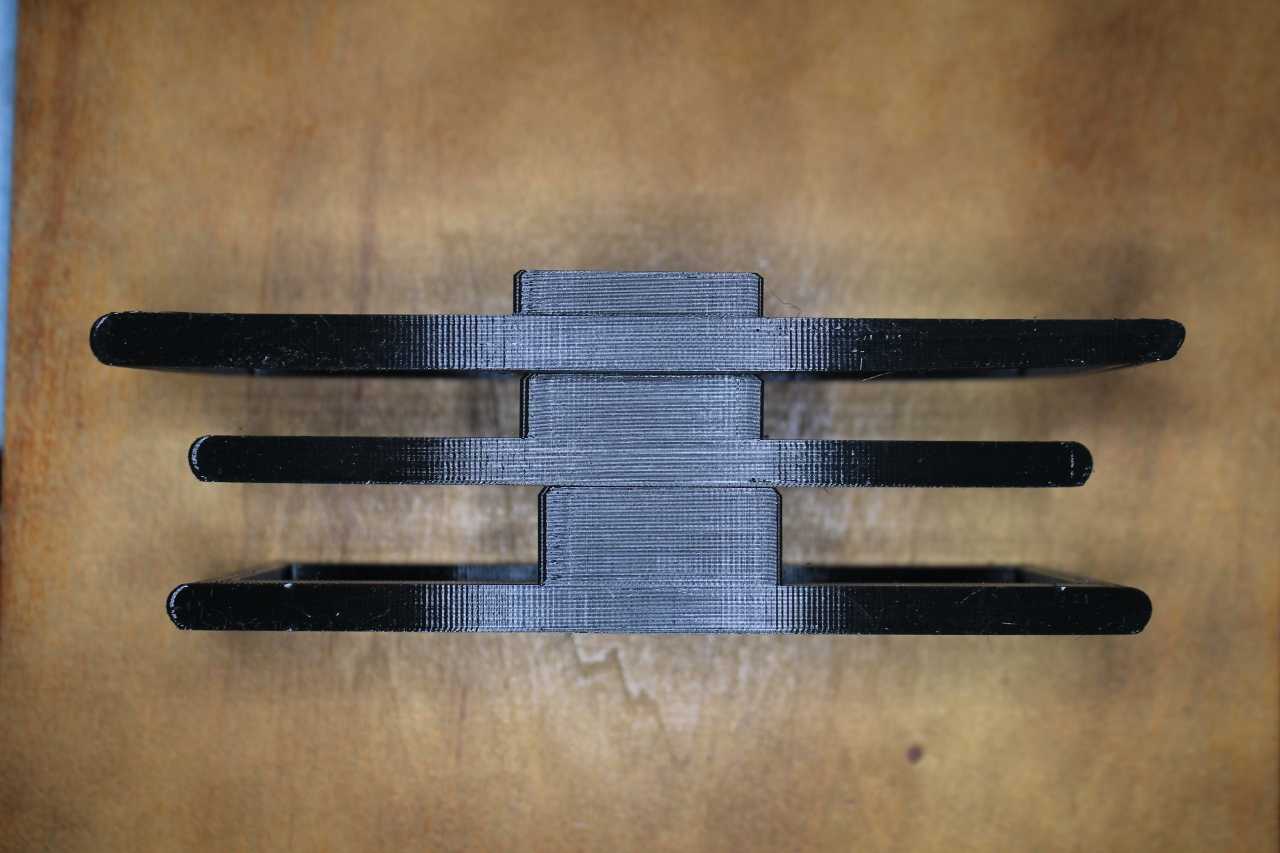

並べるとこんな感じ…奥から最初・2回目・3回目です
幅は小さくなってから3回目で少し大きく
高さは少しずつ高くなって3日目は23ミリほど

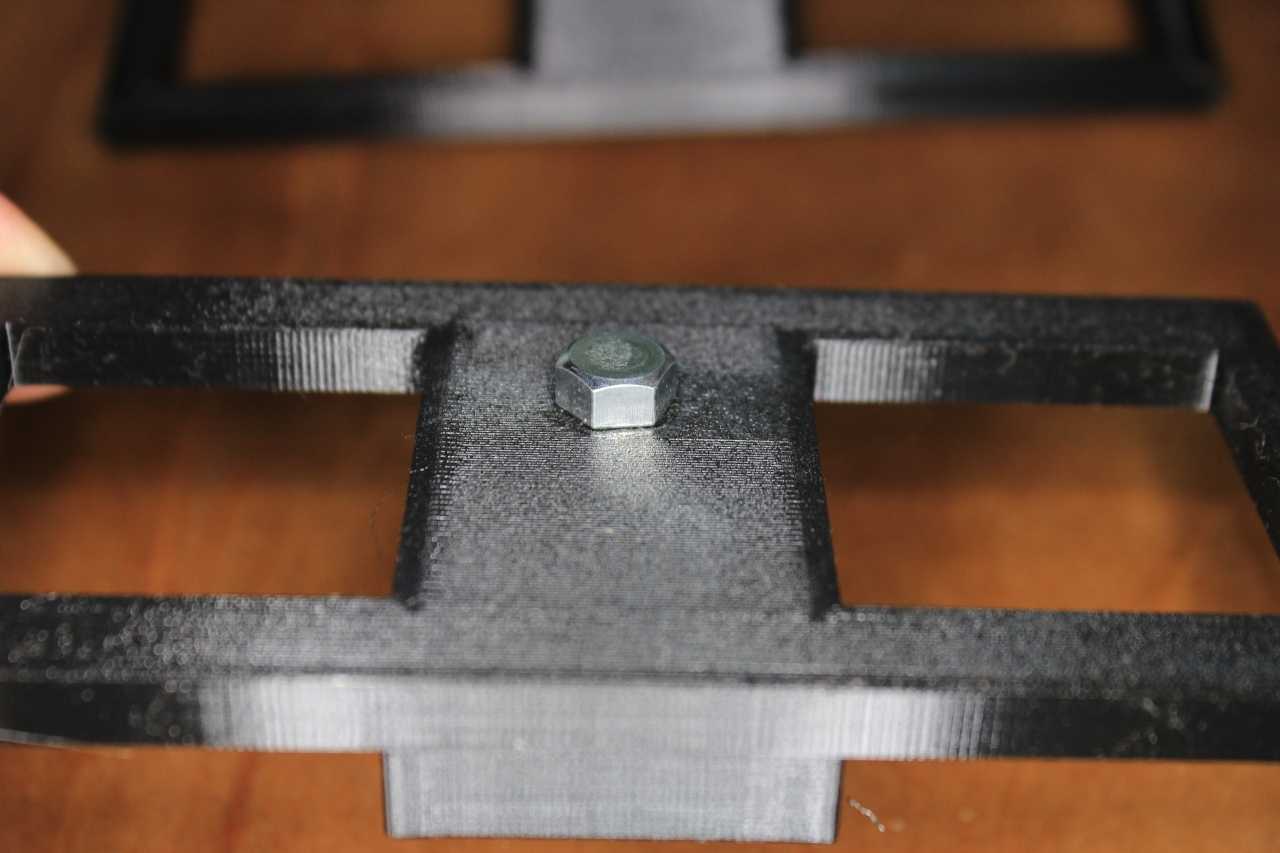

それから、1回目・2回目は裏面に ボルトの頭が出てしまっていましたが…
3回目は高さを取ったので

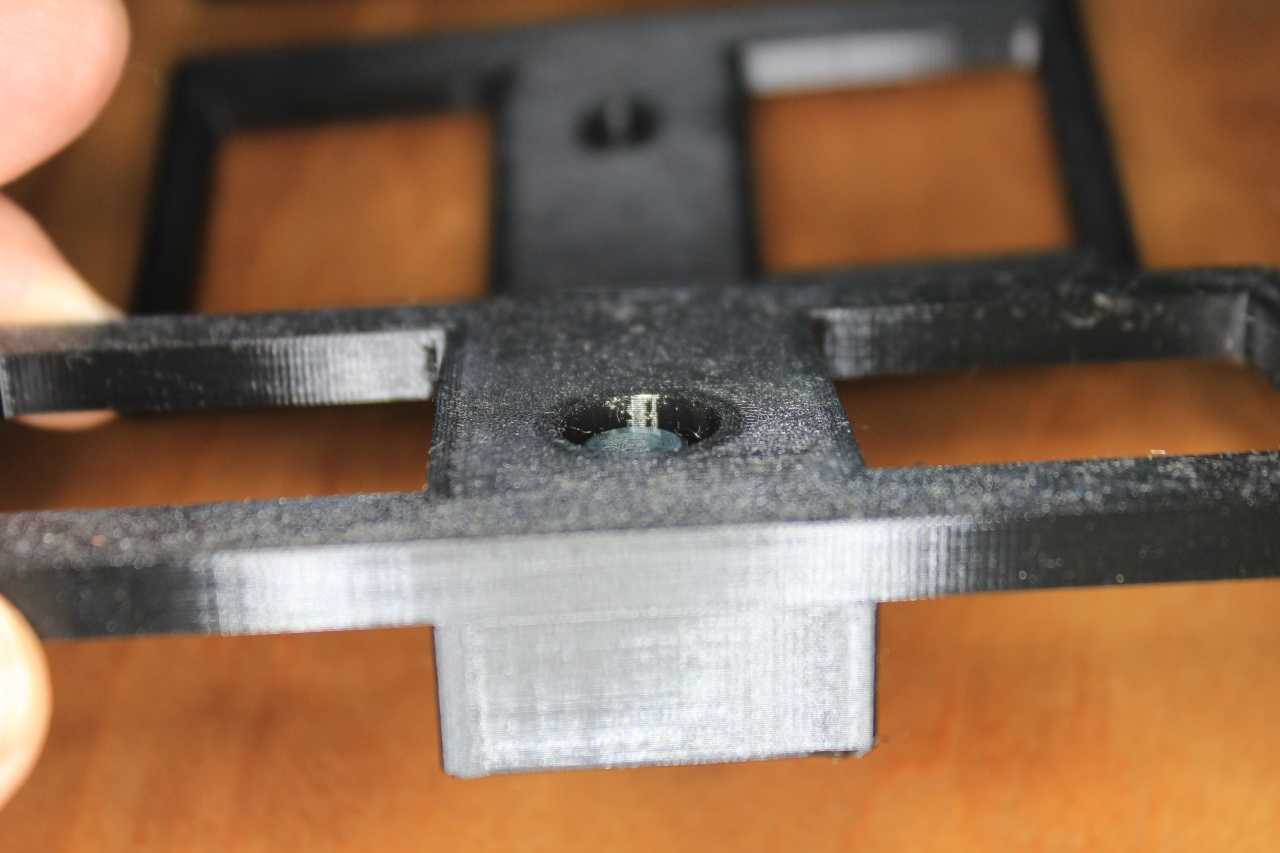

ボルトも埋め込みにできました
※そうしないとねじが20mmしかないので届かないのさ(^^ゞ なので、平置きしてもグラグラしない(^^)

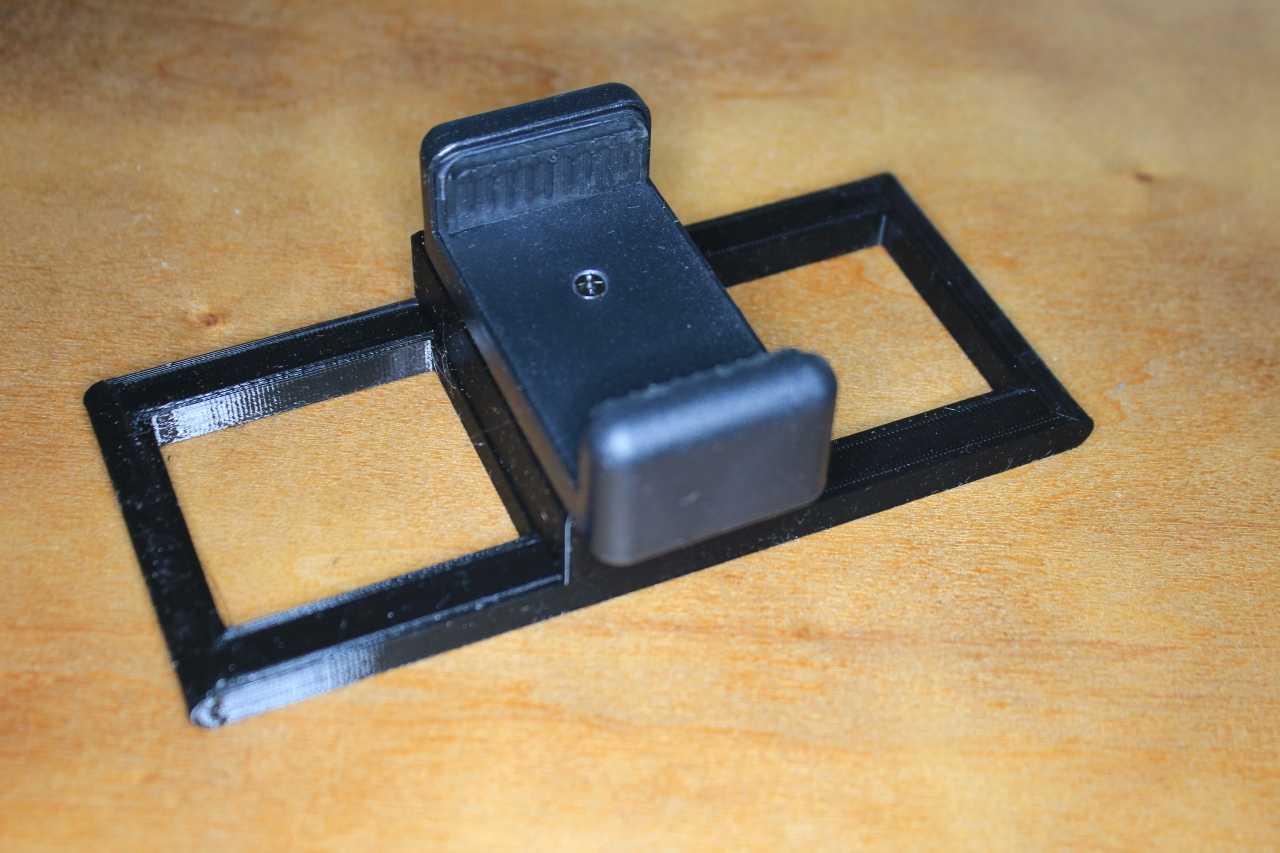

これでホルダー自体はOKなんですが、ケーブルが届かないんだよね(^^;
だから、タブレットを使うために こんなのが売られている わけですね
プロポ側のコネクターは microUSB AB なので一般的なmicroUSBが挿せます
…当然か充電の時は普通に挿しているもんね(^^ゞ
だとすれば、ホスト配線になっているかいないかくらいの違いでしょう
で、microUSBの IDピンをグランドに落とし てホスト配線にして繋げたら当たり！
普通に使えたので…
ケーブルは前にBebop2のスカイコントローラーでも使った
1本でiPhoneとmicroUSBのスマホに兼用できるだろうということで作ってみましたちゃんとホストの配線をしてあげれば両用できることは確認でしました
あとは配線した部分の処理ですが
瞬間接着剤＋アルテコ でしたが
今回は…

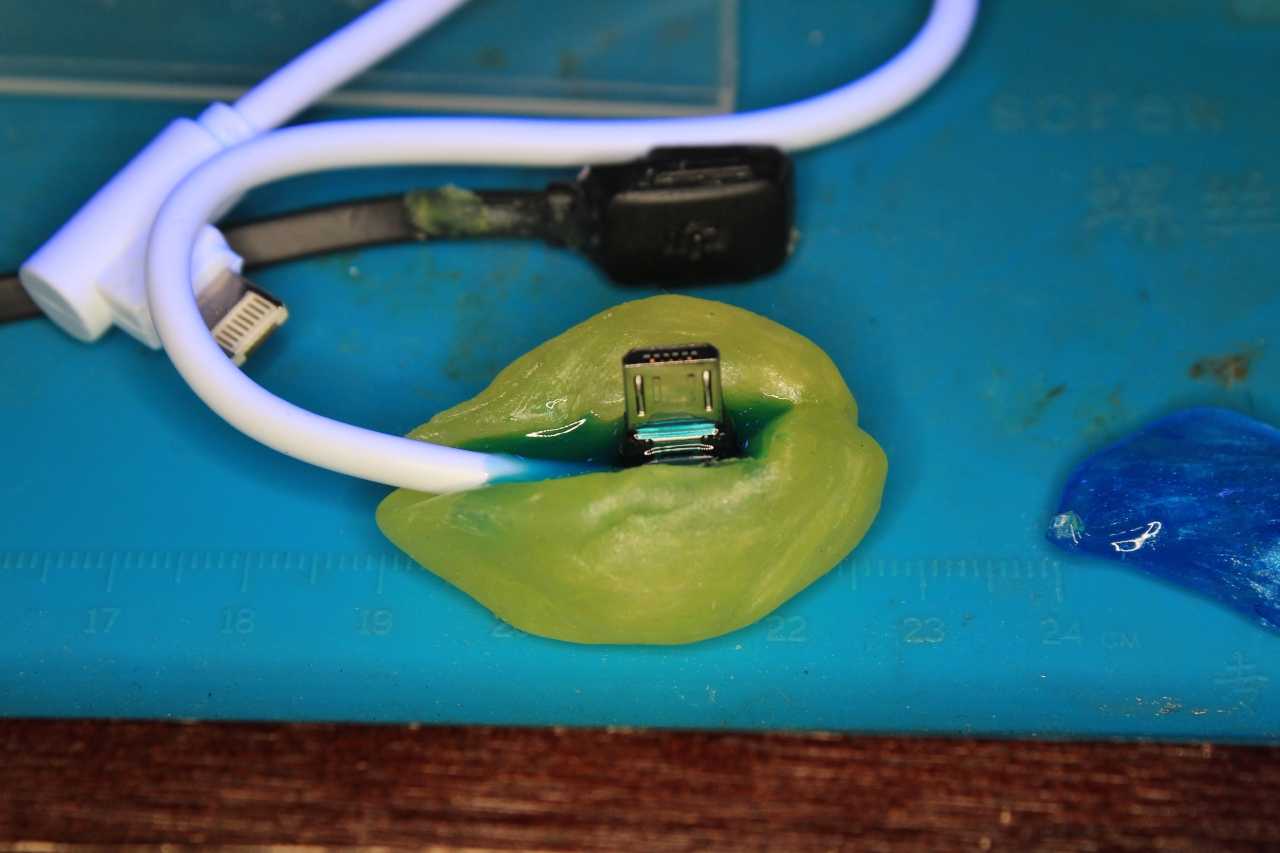

UVレジンを使ってみました
深い意味はないです、ただ型どりすればオリジナルのモールドようにできるのでは？ってちょっと思っただけです
どこがオリジナルのモールド形状だ？と言われそう(^^)

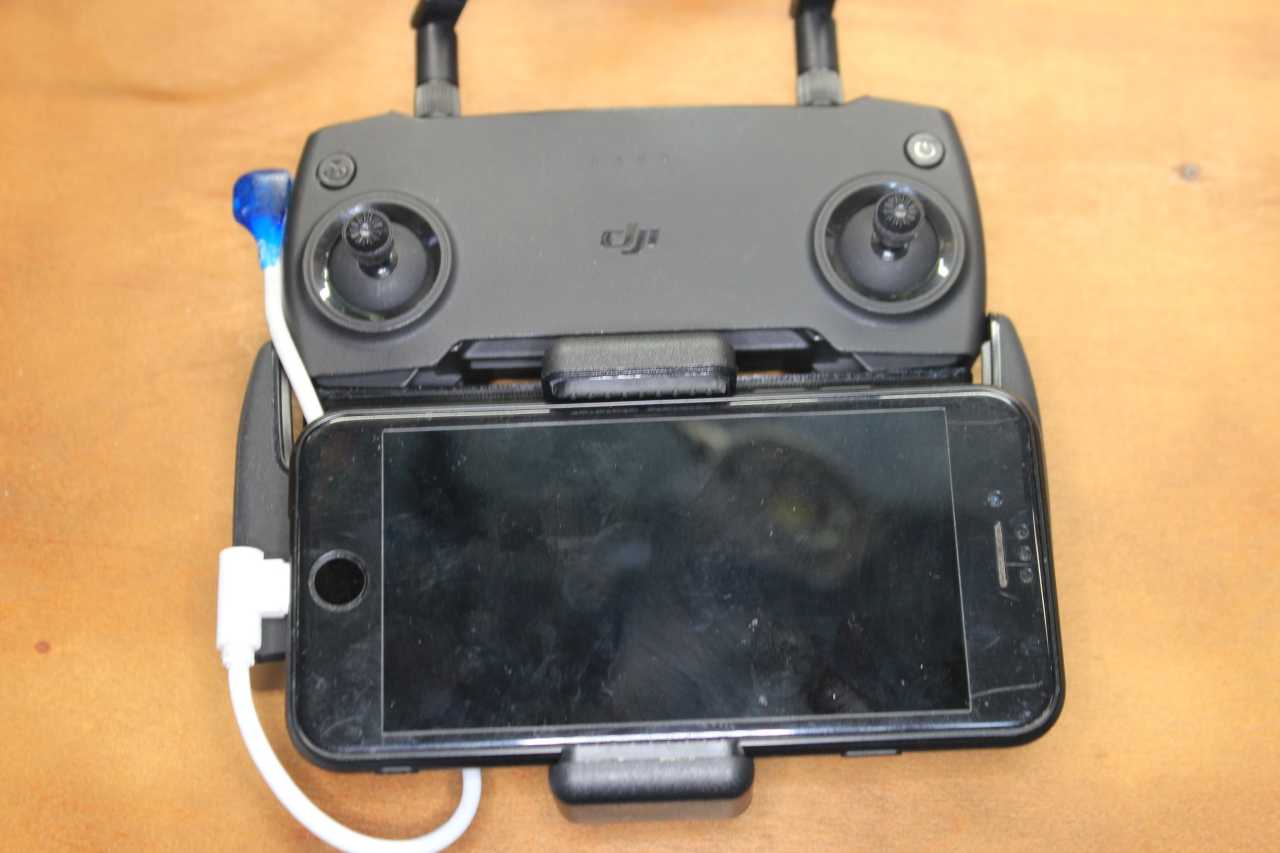

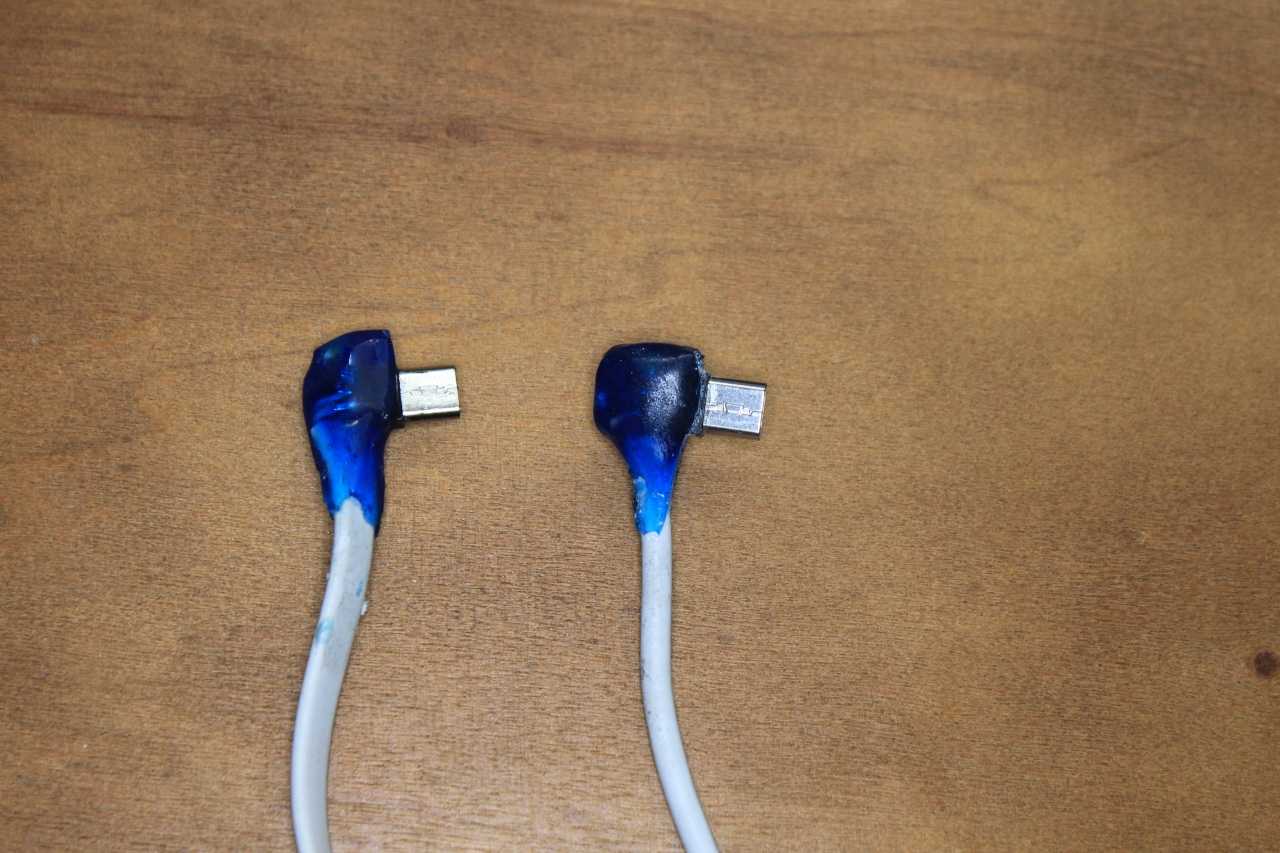

L字の物とストレートの物の2種類作りました(もちろんスマホに挿す側の話ね) iPhoneに挿すときはコネクターがこの向き
あっMicroUSBのほうは起動中の写真を撮ったんだっけ(^^ゞ
MicroUSBに挿すときはこの向き(まあこれは機種にもよるかな)
※タイミングよく(悪く？）友人からLINEが入ってしまった(^^ゞ
1本で両用できるケーブルが完成しましたあとは今のところ急ぎはしないですがUSB-Cの長めのケーブルも作っておいた方が良いかな
ということで、MavicMiniのスマホホルダーと接続ケーブルを仕立て上げたというお話でした
