Apr 29, 2023
カテゴリ： 日記
以前にディスプレイアームを入れ替えて 北側の窓の風通しを良くした
時から
おぼろげにやりたいと考えてたことなのですが…
こんな物たちを買い込んでみました

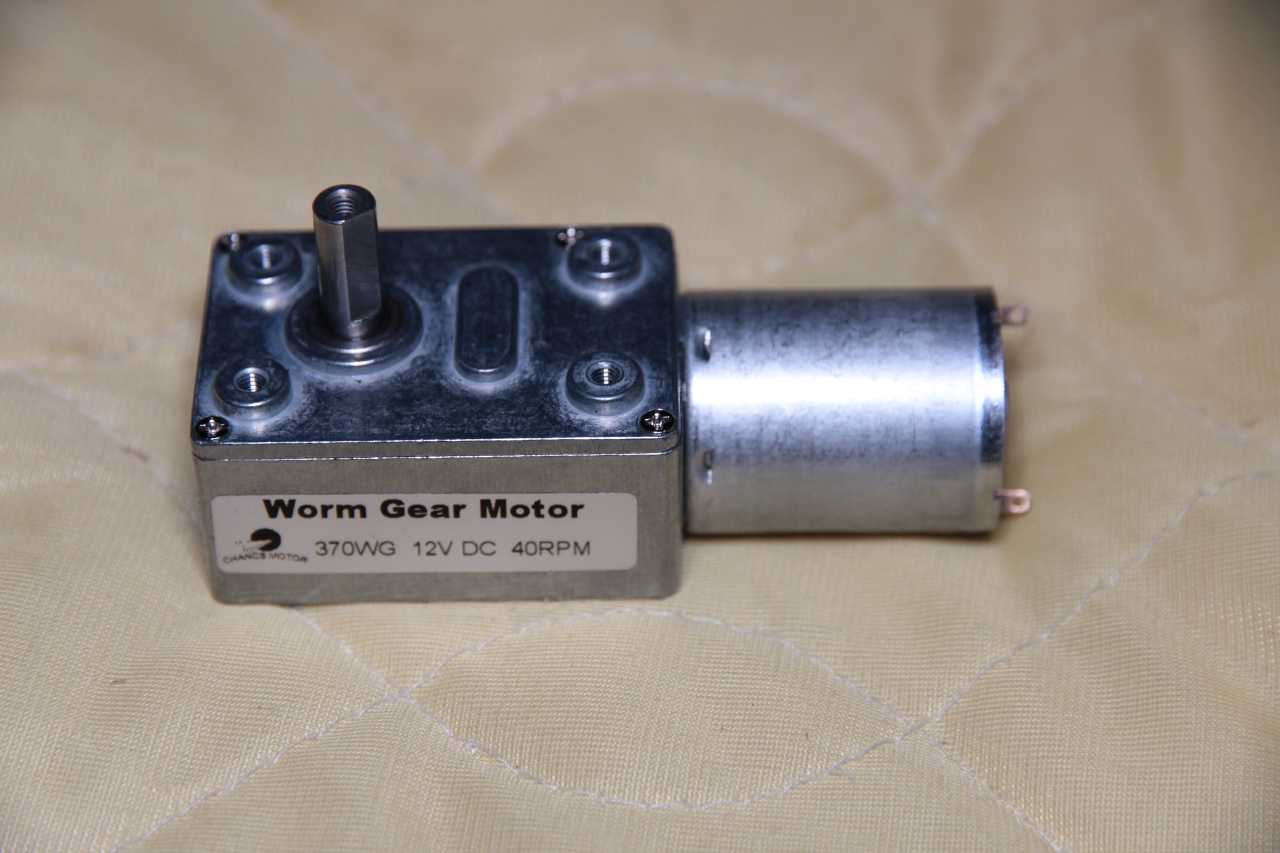

ウォームギアで減速してるモーターなので、減速比が大きくその分パワーが出るタイプの
ギアモーターです

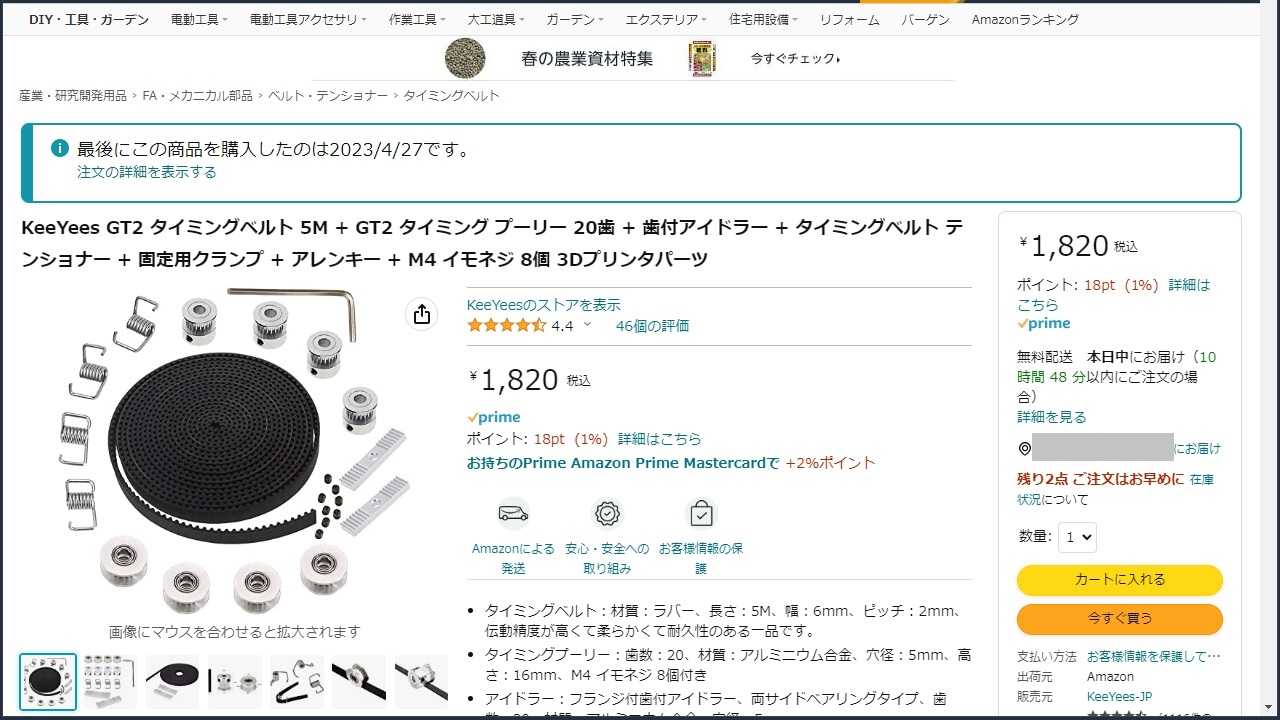

検索しても出てこなかったけどGT2という3Dプリンター用のメンテナンスのセットなのかな？

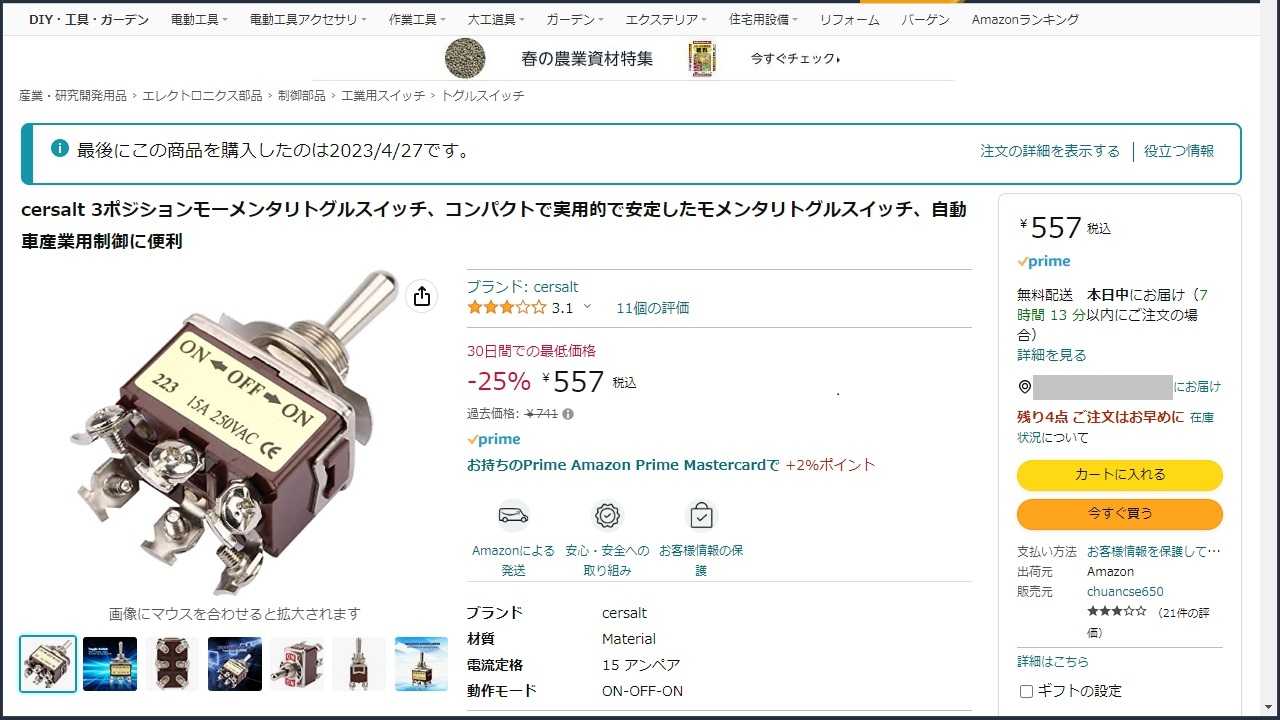

センターに戻りロックしないタイプのスイッチです
こんなものを集めてみました
何がしたいか…
雨風の対応で閉めたい時に私自身は腕を伸ばせば開閉できるのですが
物が色々あり図ぎて母には閉められません
で、電動化して手前にスイッチを置けば対応してもらえるだろうし
電動化が成功すれば音声での開閉も夢ではないのでやりたかったんです
いきなりその作業性の悪い窓でテストしながらというのも大変なので
到着したモーター
このアルミマウントやアイドラープーリーを窓枠に乗せるために
ベルトがスリップしている音なので、ちゃんと固定してベルトの張りを調整すれば
音はしません…静かなモーターです
とっ散らかった場所なので完成形だけですが
…収まりを考えて調整と言うのはまあ仕方ないですが大きさ間違いはミスですね(^^ゞ
ということで…
開閉も出来なくはないでしょう
もっと頭の良い人ならステッピングモーターとかでカウントして開閉させるのでしょうけど
私は安直に時間で制御するつもりです…動画の通り動きもゆっくりですしね
ということで、開閉がしにくい窓を電動化してみたというお話でした
スマートスイッチを組み込んだ…と言う続編があるかも(^^)
おぼろげにやりたいと考えてたことなのですが…
こんな物たちを買い込んでみました
ギアモーターです
- GT2 タイミングベルト 5M
- GT2 タイミング プーリー 20歯
- 歯付アイドラー
- タイミングベルト テンショナー
- 固定用クランプ
- ネジなど
こんなものを集めてみました
何がしたいか…
部屋の窓を電動で開閉を実現したい
…でした
風通しを良くした北側の窓ですが、これからの時期は開けっ放しにしていますが雨風の対応で閉めたい時に私自身は腕を伸ばせば開閉できるのですが
物が色々あり図ぎて母には閉められません
で、電動化して手前にスイッチを置けば対応してもらえるだろうし
電動化が成功すれば音声での開閉も夢ではないのでやりたかったんです
いきなりその作業性の悪い窓でテストしながらというのも大変なので

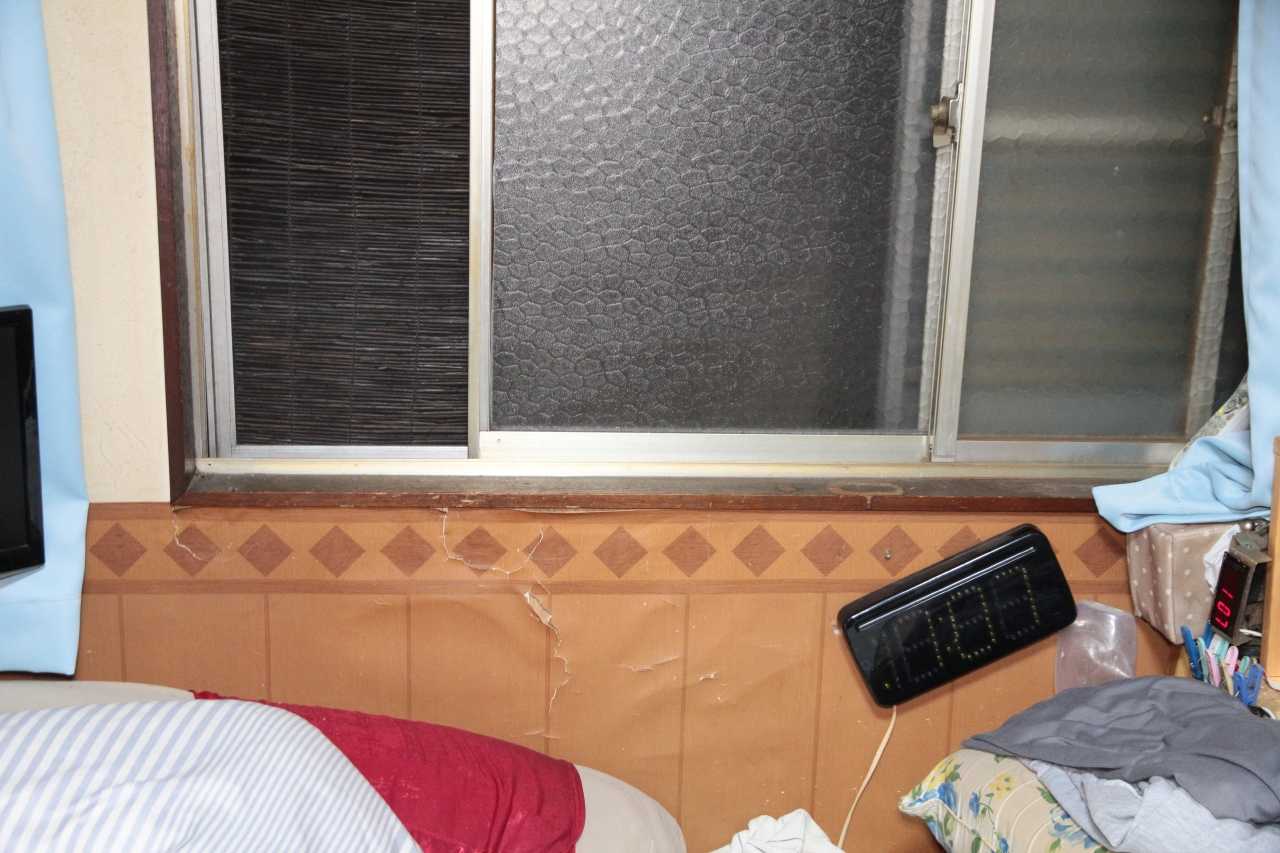

ベッド脇の同じサイズの窓で色々テスト…
時計が傾いていたりひどい状態ですが、そのへんは気にしないでください(笑)到着したモーター
これを固定するために…

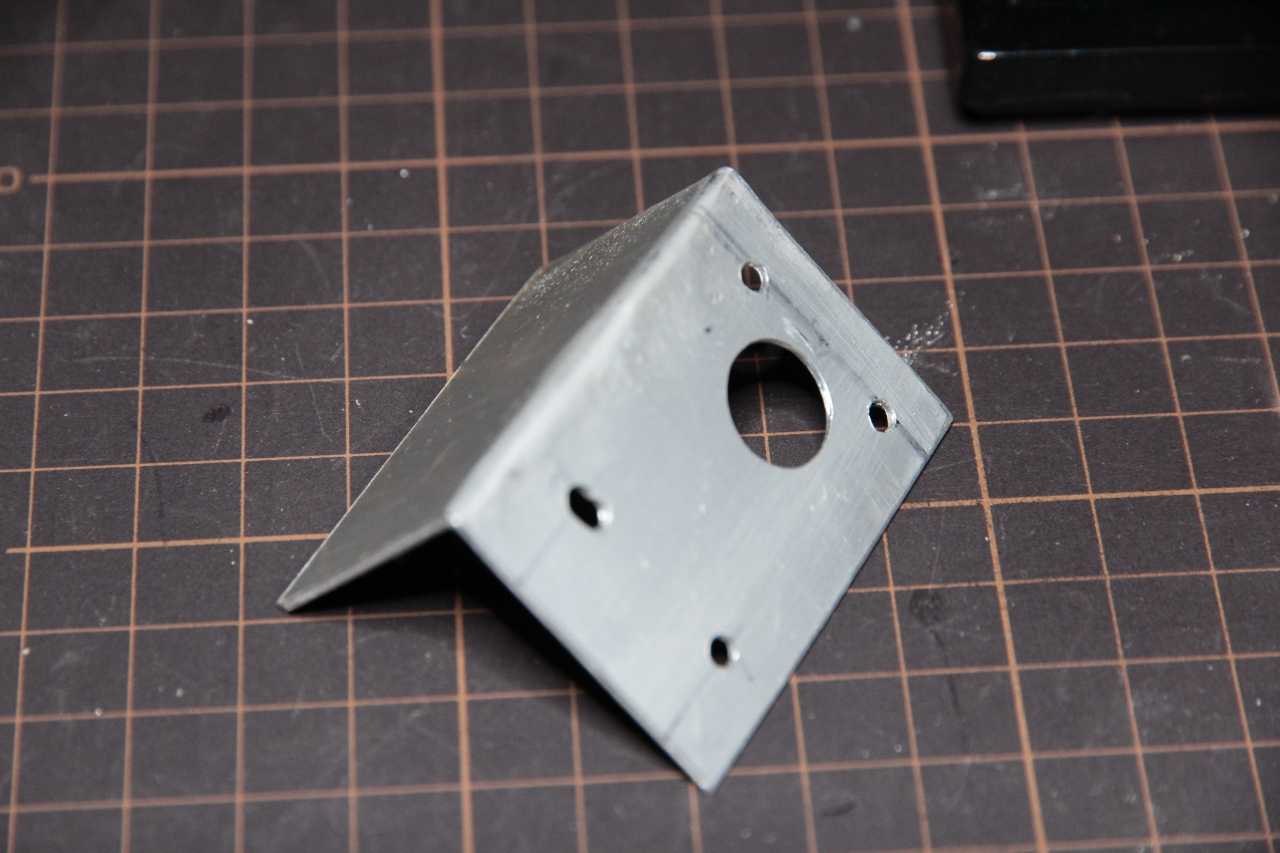

アルミ板でブラケットを製作
このアルミマウントやアイドラープーリーを窓枠に乗せるために

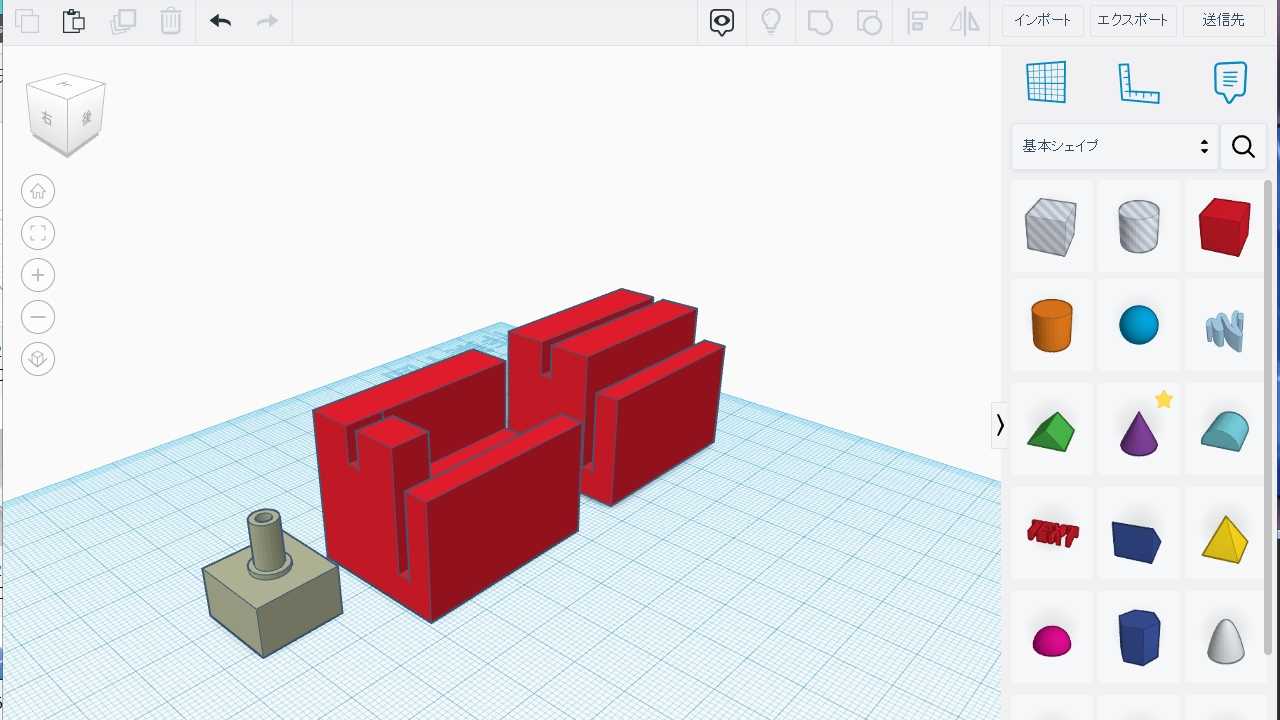

こんなものをデザイン

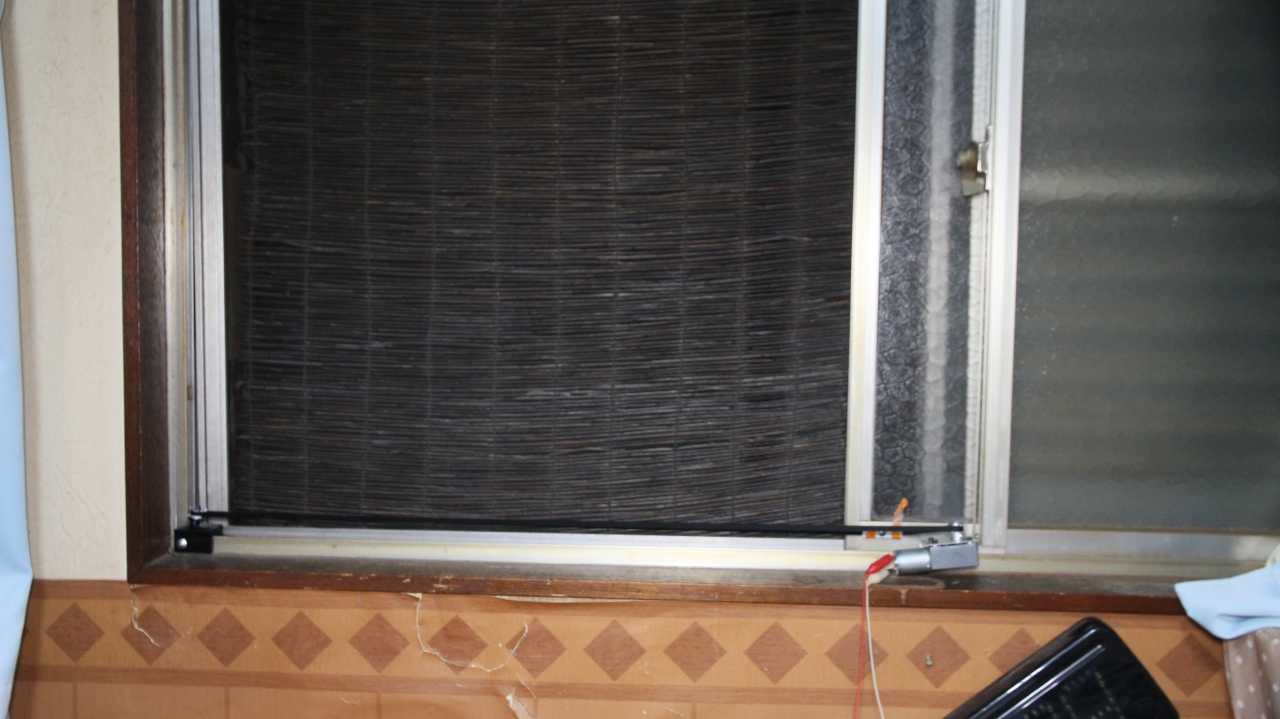

ベッド脇の窓でテスト運転
窓の電動開閉テスト
ガ～っと音がしていますが、固定がいい加減なのでテンションがかかってベルトがスリップしている音なので、ちゃんと固定してベルトの張りを調整すれば
音はしません…静かなモーターです
とっ散らかった場所なので完成形だけですが

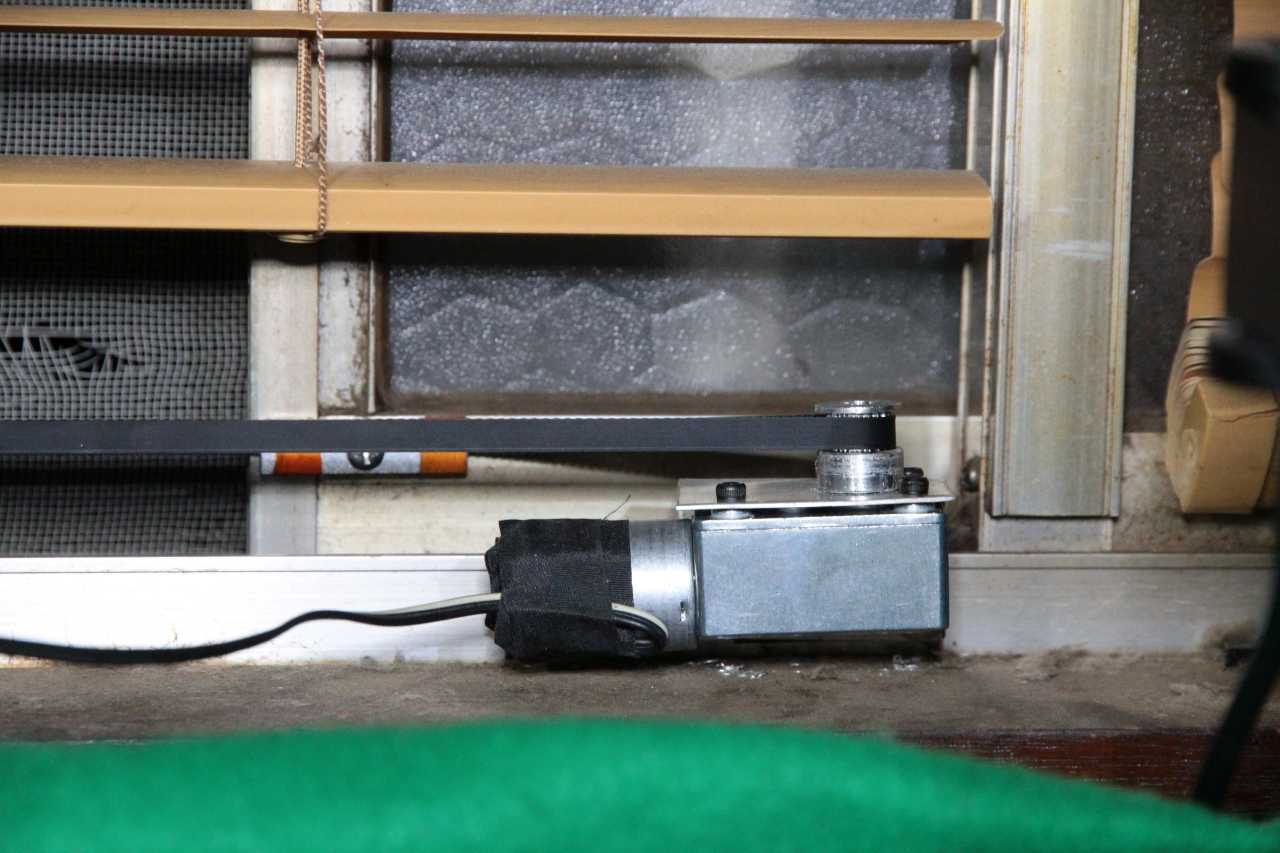

思っていた場所に取り付け成功
操作スイッチはラック手前の側面赤丸のところ

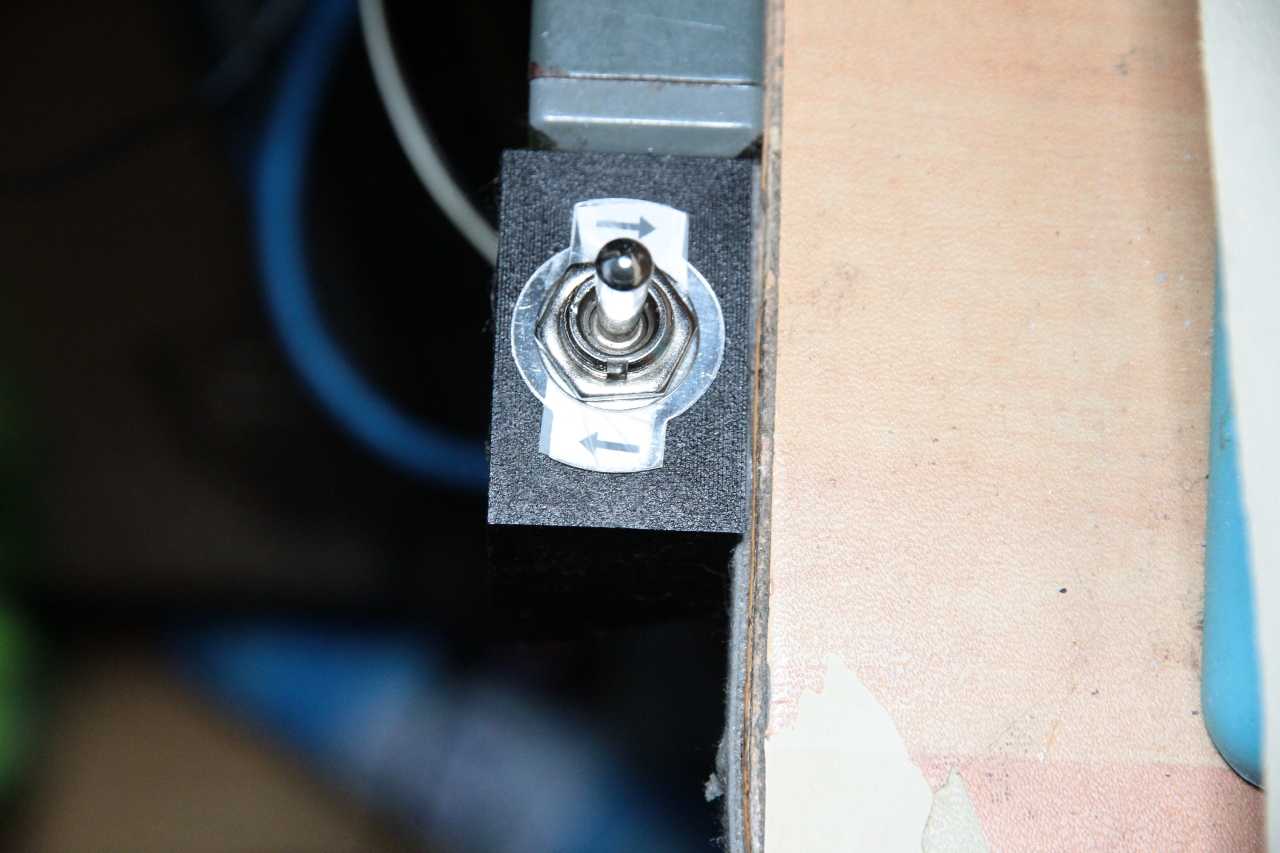

こんなふうに取り付けてあります
このハウジングも3Dプリンターで出力したもので、 大きさを間違えてスイッチが入らないものを1回
収まりを調整してもう一回
…収まりを考えて調整と言うのはまあ仕方ないですが大きさ間違いはミスですね(^^ゞ
ということで…
窓の電動開閉…一応完成
電動化が出来てしまえば、リレーを挟めばWiFiのスマートスイッチで開閉も出来なくはないでしょう
もっと頭の良い人ならステッピングモーターとかでカウントして開閉させるのでしょうけど
私は安直に時間で制御するつもりです…動画の通り動きもゆっくりですしね
ということで、開閉がしにくい窓を電動化してみたというお話でした
スマートスイッチを組み込んだ…と言う続編があるかも(^^)
