Aug 15, 2023

自作間欠ワイパー組み込みも終わりました＼（^_^）／

カテゴリ：車

色々やっていたコムスの間欠ワイパーですが
完成させて組み込みも終わりました～

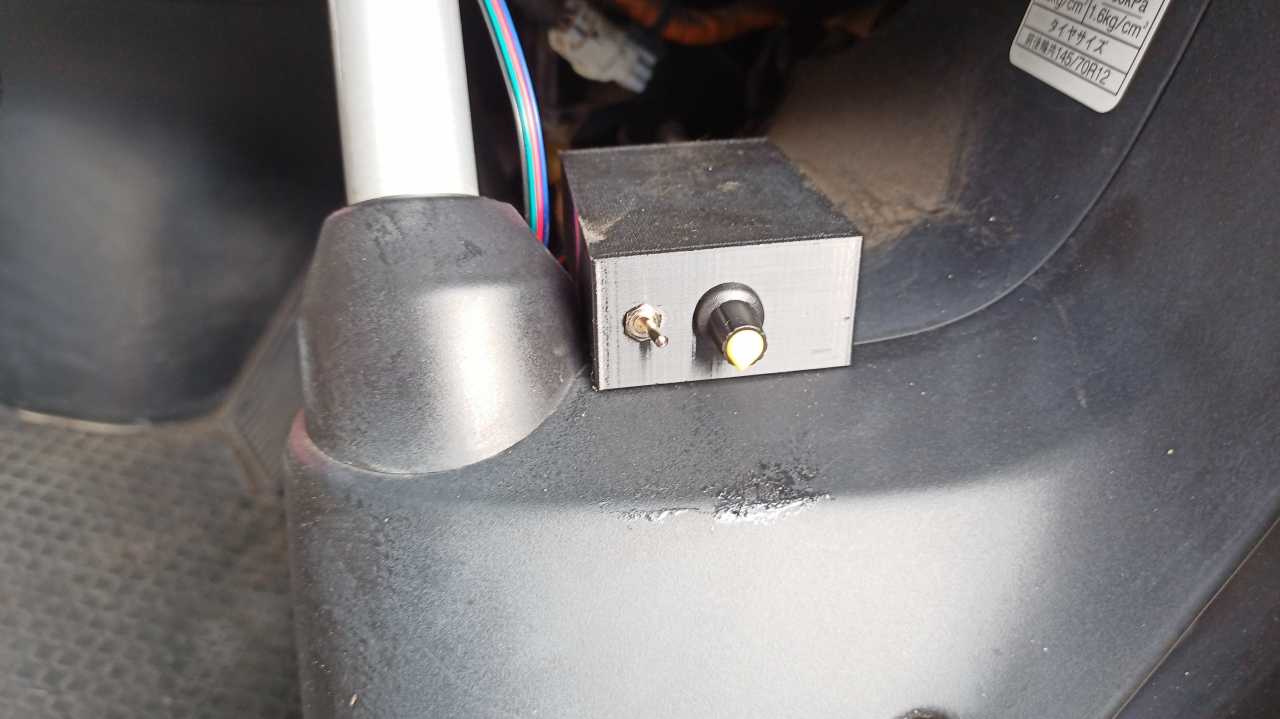

意外に大きくなってしまったので…

こんなところに置くことにしました…

中の基板については…
時間をちょっと調整したのでコンデンサーと抵抗は少し変えましたが

基本的に朝に完成と書いた物のままです(^^ゞ

短めと中間・最長の間隔

単にワイパーが動いているのを撮って繋げただけのものです

配線についてですが、自分で作ろうという方の参考になれば…
ワイパースイッチのハーネスから引き出す配線は
プラス12Vとオートストップコード・ボディーアースですが

接続は4本ということになります
プラスとボディーアースは言わずもがな…ですが
問題はオートストップコードの配線だよね～
リレーのCOMとNCにオートストップコードを繋げなければならないのはわかるよね？
だって、ワイパーコントローラーがOFFのときワイパーが元に戻らなくなっちゃう

で、切ったケーブルのどちらをCOMにつなぐのか？
NOに12Vを繋げてどちらに流すのが正解なのか？

答えを書くと

N O　12V

COM　オートストップコードのスイッチ側

N C　オートストップコードのボディー側

朝にも触れましたがヒューズも入れずに…エイ、ヤーで繋げてみちゃいましたが

1/2の確率に 今回は勝てました ＼（^_^）／

※電気がどう流れるのか考えた上での掛けでしたので、ほぼ勝てることを確信してましたけど

うん十年前に作ったときには、ワイパーモーターを直接扱ったので
リレーの誤動作が頻発して、動きがおかしいこともよくありましたが
今回はリレーボードは完成品ですしその辺は大丈夫でしょう…

でもうん十年に作った物も誤動作はするけど、壊れはしなくてそのままだったような気がします
ちなみにその車は360ccのスズキキャリーのワンボックスで、
間欠ワイパーがあるというだけで「へ～！」と驚かれる時代でした

ということで、コムスへの自作間欠ワイパー回路の組み込みが終わったというお話でした
