Ender3初号機をダイレクトエクストルーダーに改造～しかし(^^;

カテゴリ： 3Dプリンター

2台になってしまった
改造してみました…が、どこかで ドジを踏んだみたい です(^^;

改造キットはAmazonで￥1,799とお手頃価格で売っています
ただ、それを買って取り付けるのでは能がないので
Thingiverseで「 Ender 3 DirectDrive w BLtouch 」を見つけて取り付けました
このデータはあくまでホットエンドの上にエクストルーダーをモーターごと載せられる
…だけですが、元々取り付けてある部品を使って完成できるものです

しているような状態

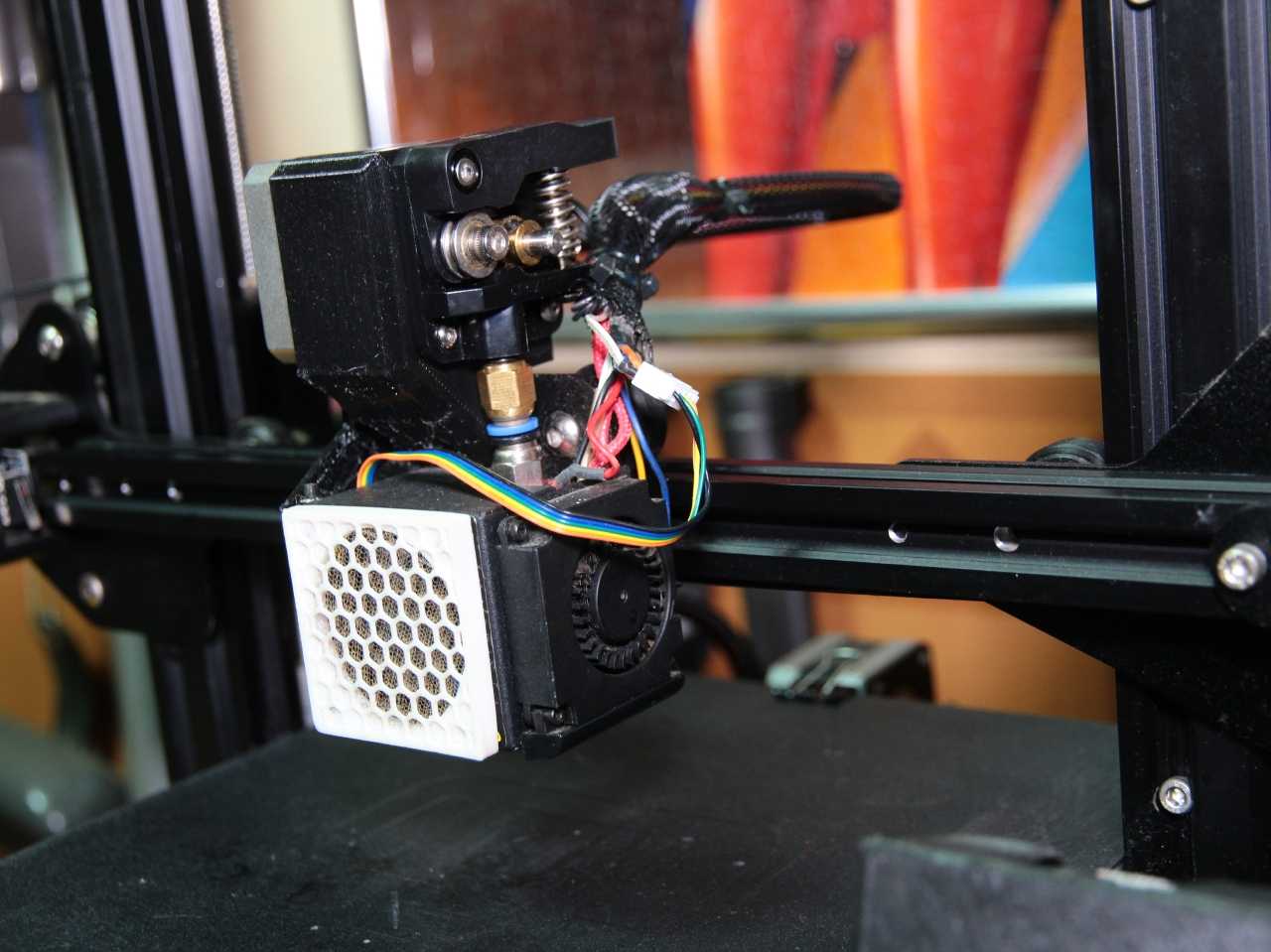

全体はこんな感じ

3D Touchも問題なく取り付けることが出来、ABLも働きます

※微妙に位置が変わるので0点のオフセットは取り直しですけどね

ケーブルの取り回しは…

こんな感じ…フィラメントのパイプがないのでクニャクニャ…

その代わりフィラメントの急カーブを抑える必要はなく、ヘッドの移動範囲を
カバーできれば良いのでかなり短くなりました

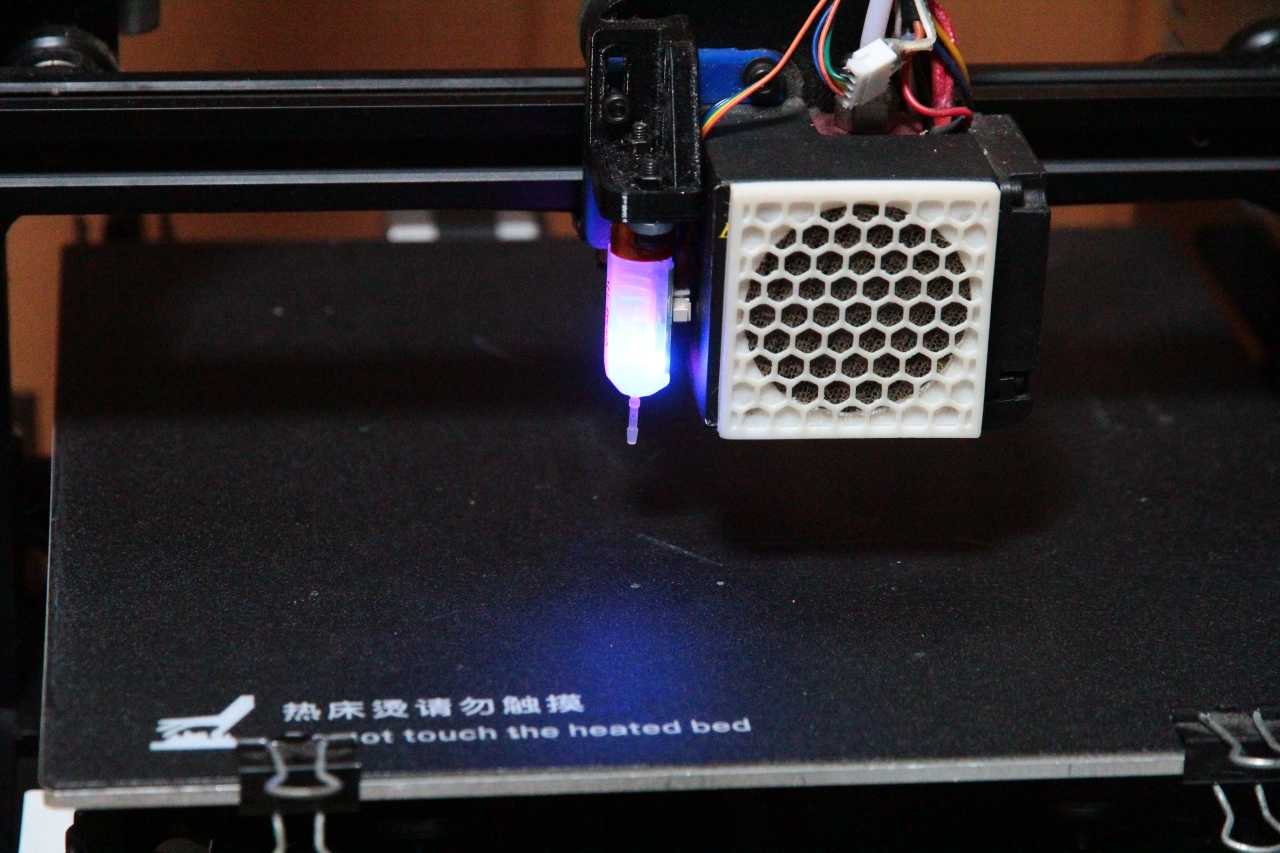

前から見るとこんな感じ

なんか、Vレールに干渉していそうに見えますが、干渉はないので問題ないと思います

そのために…

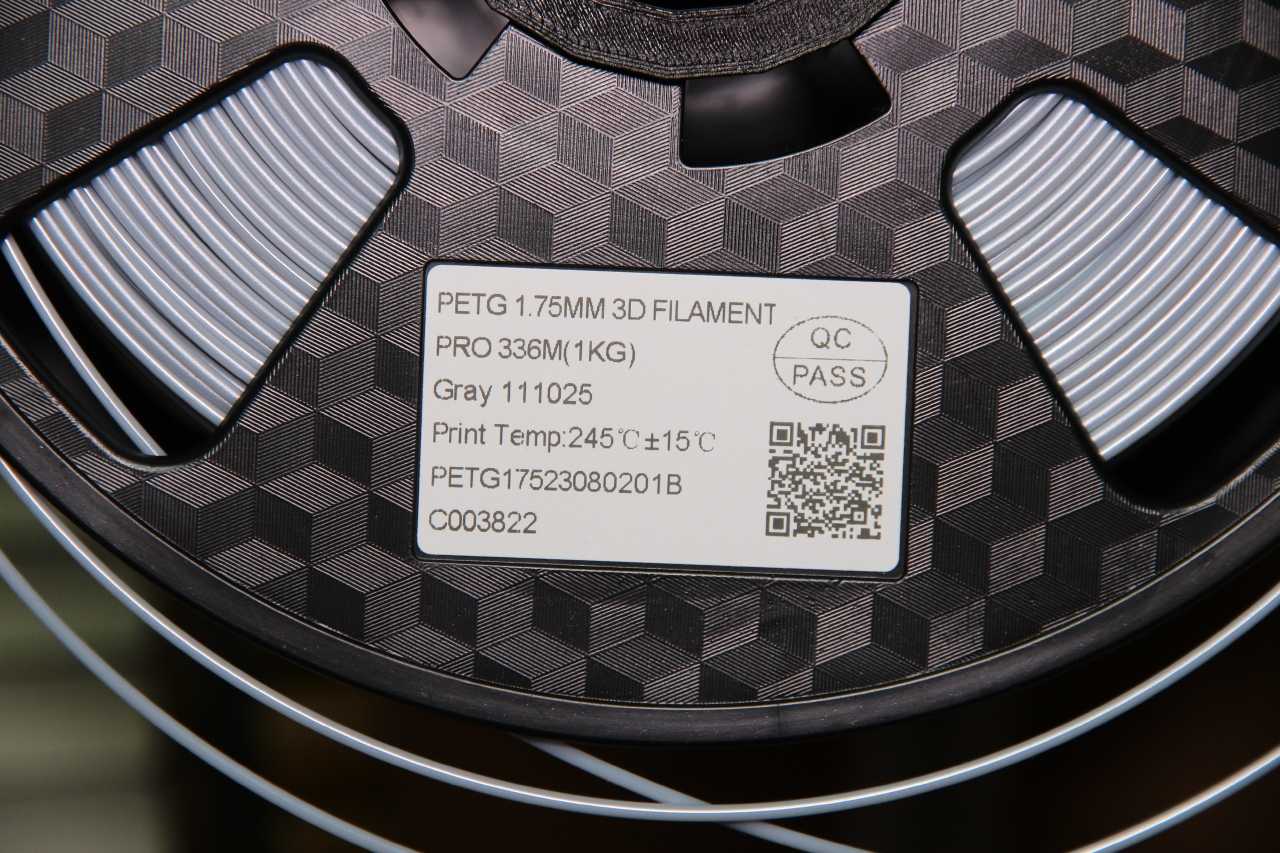

色違いのPETGのフィラメントや…

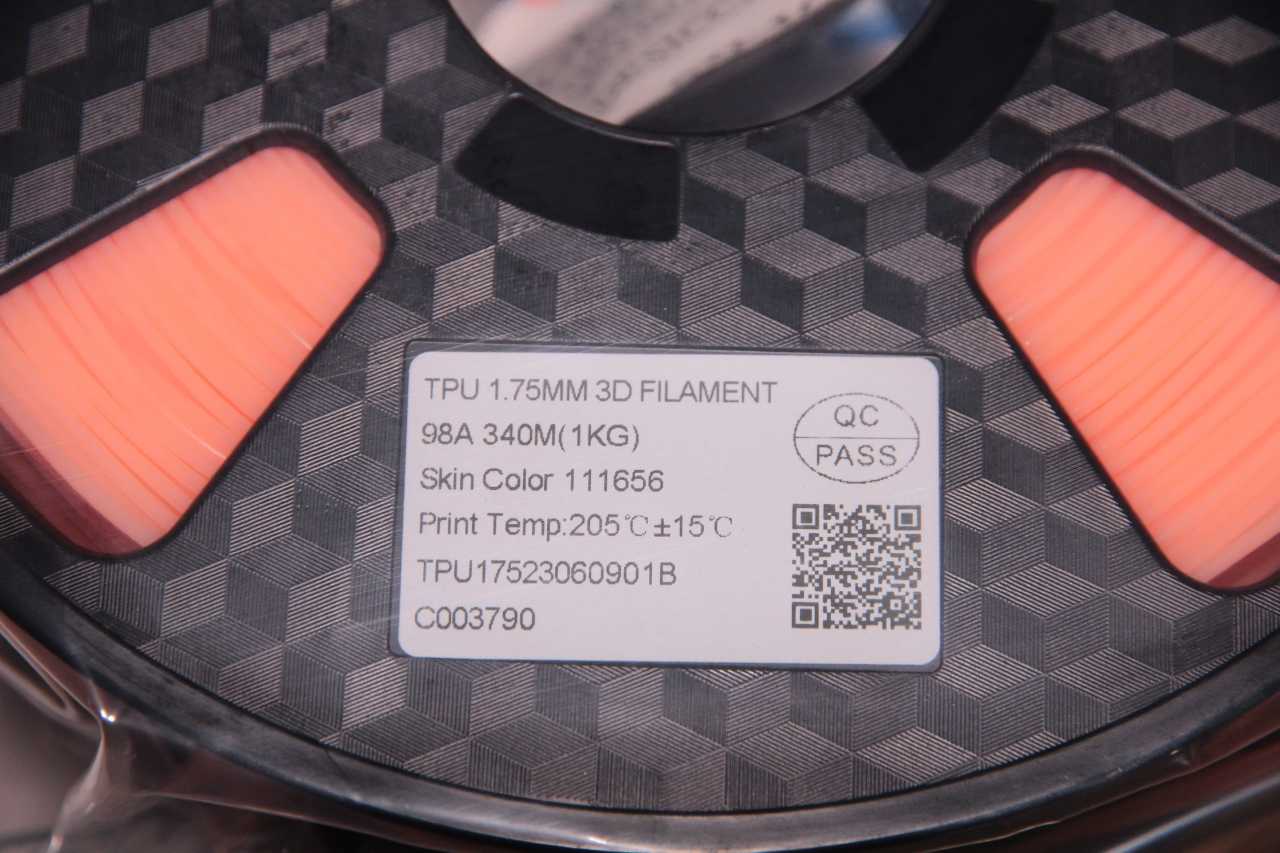

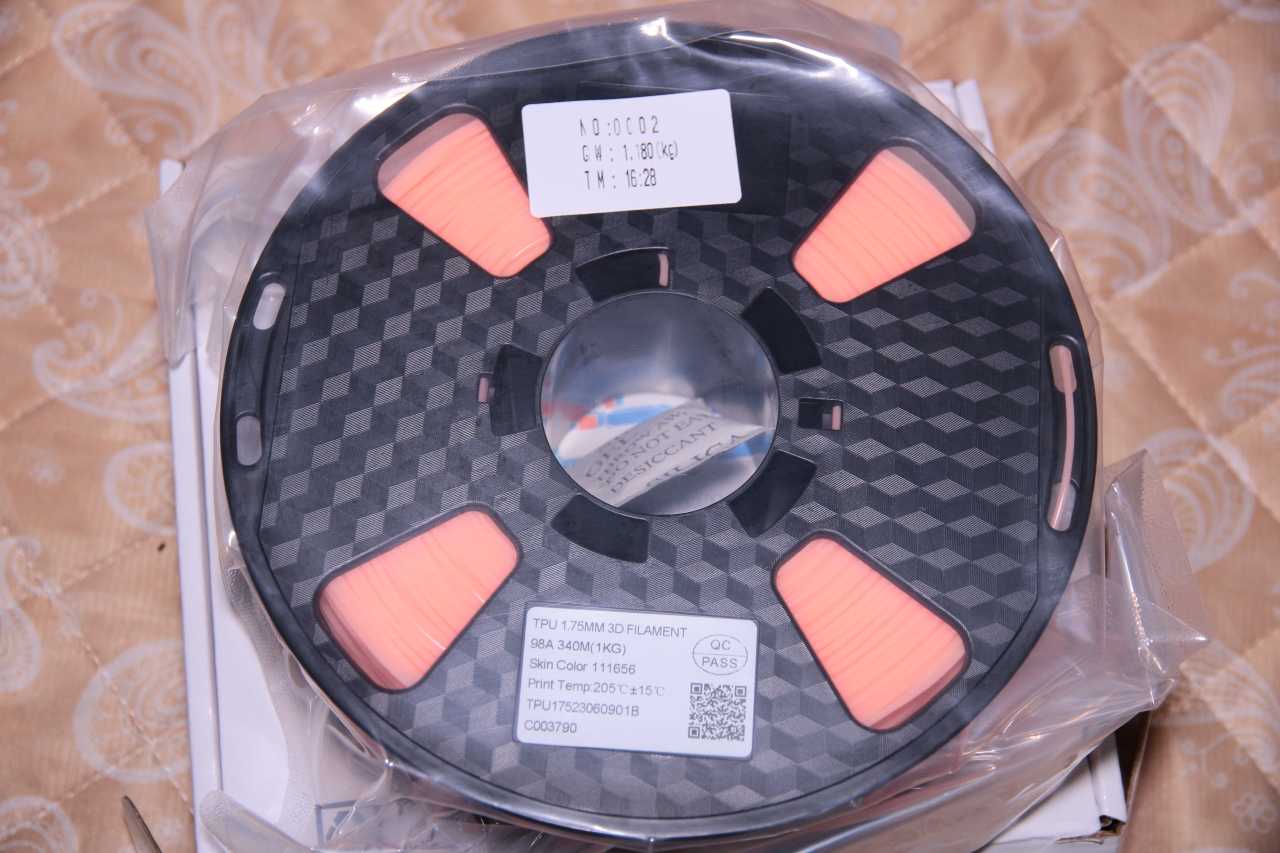

TPUのフィラメントも手配してありました

つい先日うっかりでマザーを壊しているので、注意に注意を重ねて
端子の確認や導通のテストを重ねて注意深く作業しました…
で、一通り組み上がったのでテスト…
……
……

電源は入りXYZのモータは動く……が、 エクストルーダーのモータが動かない！
なぜ？今回は壊すようなことはしてないよ～でも壊れてくれました(泣)

検証のため

マザー上のエクストルーダーのコネクターを仮にZ軸に接続して…

Z軸を動かすと問題なくモーターが回る

逆にZ軸のコネクターをエクストルーダーに接続すると…

エクストルーダーを動かすとZ軸のモーターが回りません

あら～やっぱりマザーボードを壊してしまったようです
前回の破損はうっかりとはいえ「壊れること」をやったので納得していますが

最初はケーブルが長くてドライブできない？なんて考えましたが

元の長さにしても一切動いてくれませんでした(^^;

ステッピングモーターの動作はあまり理解していないのですが

延長したケーブルのどこかで接続が悪いままモーターを動かそうとして

モータードライバー辺りがパンクしたのかも…と考えています

現状でもXYZのABLのは動いてくれるので動作の確認は出来ますが、
何しろ フィラメントを送れない ので実際の プリントは不可能です (T_T)

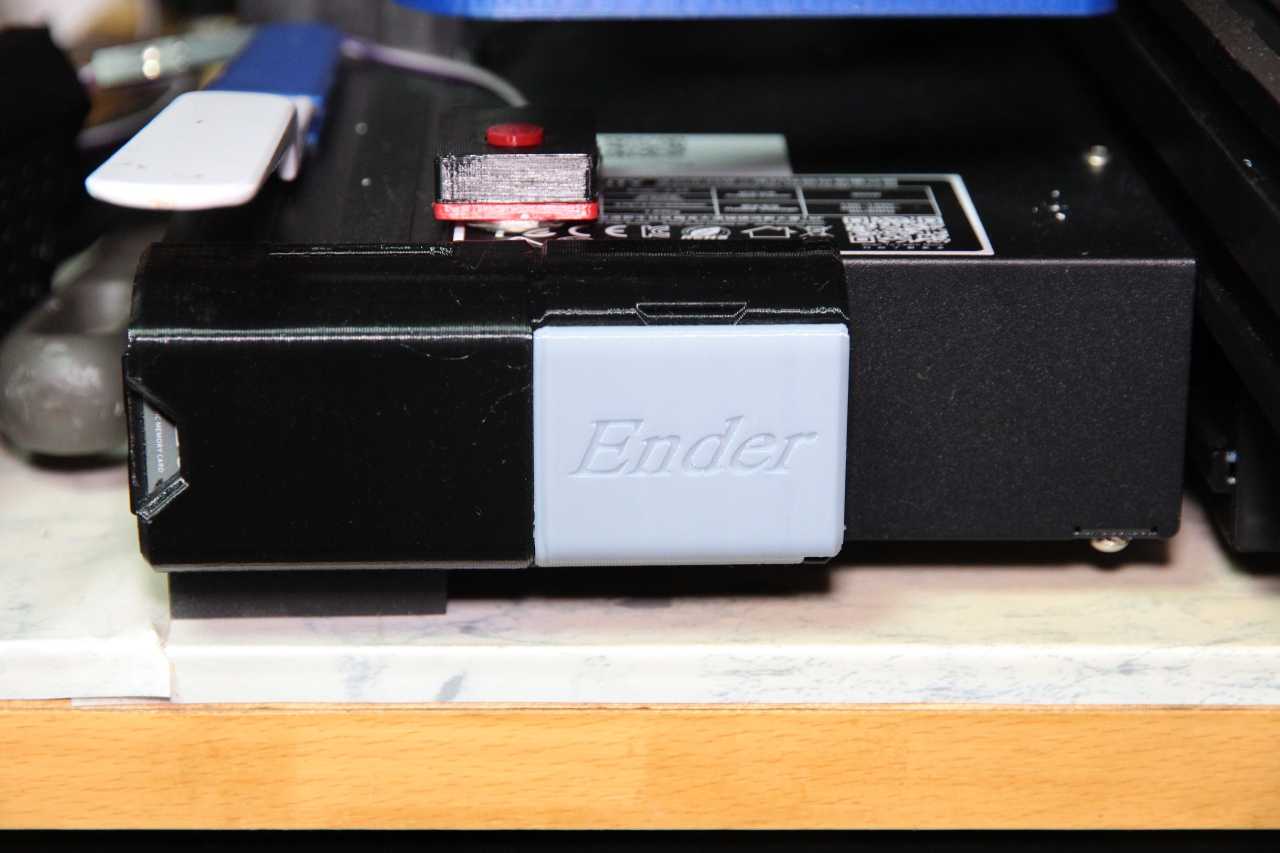

仕方ないのでV2の方でグレーのPETGで試し印刷…
