おっちゃんのラジオを修理した

カテゴリ：ラジオ

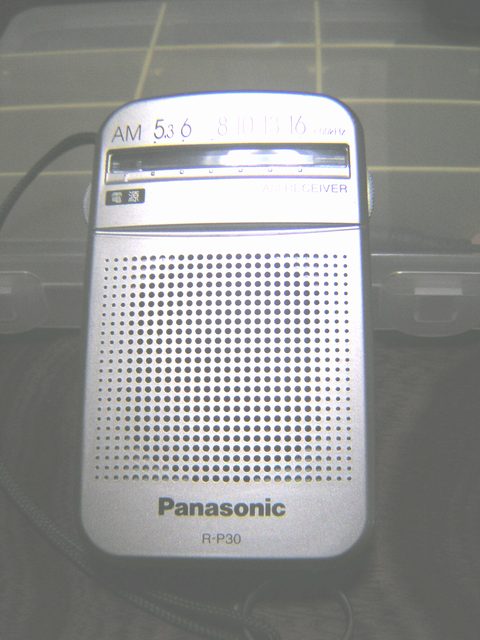

散髪屋のおっちゃんから預かったラジオ( Panasonic R-P30 )を修理した。

床に落としてからボリュームがガリガリっちゅうか、連続的に変化しない状況になったそうです。実際確認してみると... これでは音量調整になってません。(^^; 原因はどう考えてもSW付VRの不具合(内部で接触子が外れてる?)なので、これを交換することにしました。電池ボックスの中にネジが1本あるので忘れずに外します。その他にネジが無いのでプラスチックの爪で引っ掛けてあるのでしょうが、どこにあるのか分からず、ぐにぐにこねまわしてるうちに上の2つの爪が折れてしまいました... (^^;;

内部はこんな感じ

真ん中にICの形のシルクがありますが、ハンダ面にAM/FM用ラジオIC SONY CXA1619BM が載ってます。まぁ、今どきの堅実な作りでしょう。

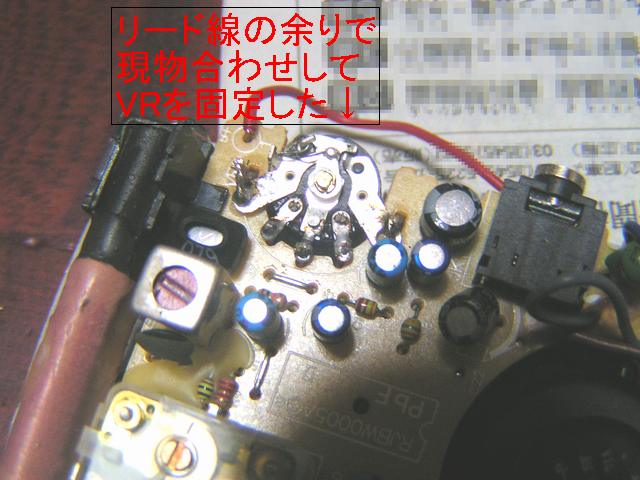

さて、問題のVRを取り外し、手持ちのSW付VR(100円ラジオから取ったモノ)を付けようと思ったのですが、SWが壊れてて意味が無い... 仕方ないので、こないだ買った225円ラジオからSW付VRを取り外して交換。っちゅうても、VRから出てるリードの形状がだいぶ違うので、基板パターンからリード線をにょきにょき生やして、VRの端子にハンダ付けする格好で取り付けました。現物合わせでやったから微妙にいがんでますが...

交換後のSW付VR(ちょっと強引な付け方(^^)

バラック状態で電池を取り付けてSWを入れてVRを回していくと連続的に音量が代わってくれます。抵抗値は気にせず交換したので、元より少し音量が小さくなった気がします。(^^;; まぁ、何はともあれ修理は完了。

組みなおしたR-P30

受信性能はどうかチェックしてみました。選択度はそれなりにあります。文化放送(1134kHz)、KBS(1170kHz)、毎日放送(1179kHz)もちゃんと分離して聴くことができました。おっちゃんの話によると1,000円ぐらいで買ったそうなので、225円ラジオよりは高級な作りになってる、っちゅうことでしょうか。

修理が完了したので、明日にでも散髪屋に行っておっちゃんに渡そうかな。
