今日は早めで帰宅は18時過ぎ。
なかなかよいなと思ったDSPラジオATS25X2 ですが、突然、電源が入らなくなりました。
調べてみると、内蔵リチウムポリマー電池の電圧が3Vを切ってしまって、ラジオを制御してるESP32が起動しなくなってるっぽいことがわかりました。
まずは怪しいのが充電制御IC。4069Aという型番のリチウム電池充放電制御ICが使われているので、これを交換してみることに。IC自体はアリエクで買うことができました。
充電制御IC 4069A
このIC、ちらっと見えてますが、底面にサーマルパッドがあり、普通のはんだごてでは外せません。っちゅうことで、ヒートガンの登場です。

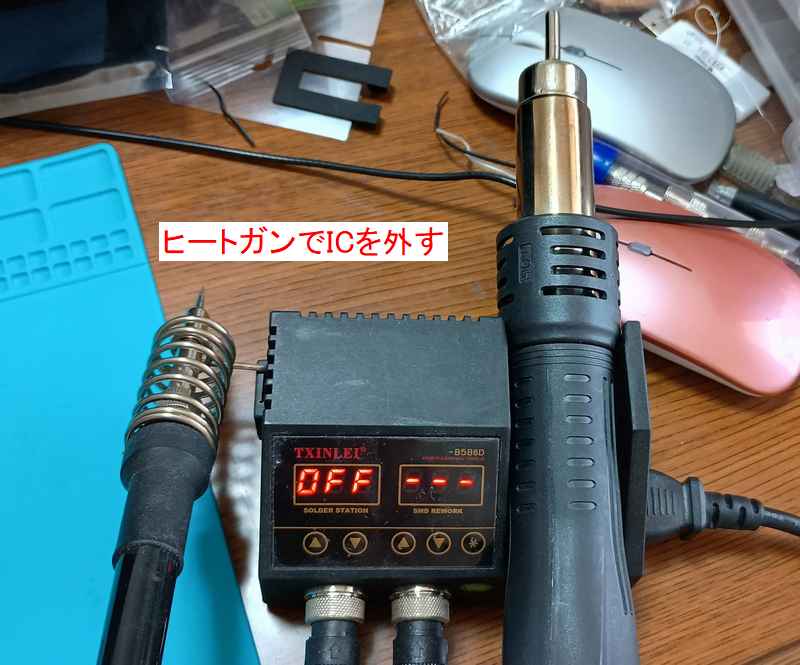

たまに活躍するヒートガン
280度ぐらいに設定してしばらく炙ると素直に外れてくれました。

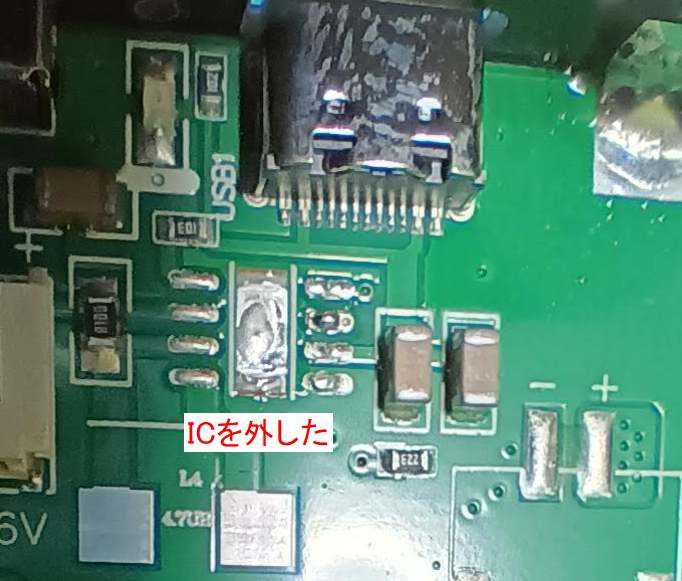

ICを外した
アリエクで入手した4069Aです。
新しい4069A
これをペーストはんだを塗ったパターンに載せてヒートガンで炙ってはんだ付けします。

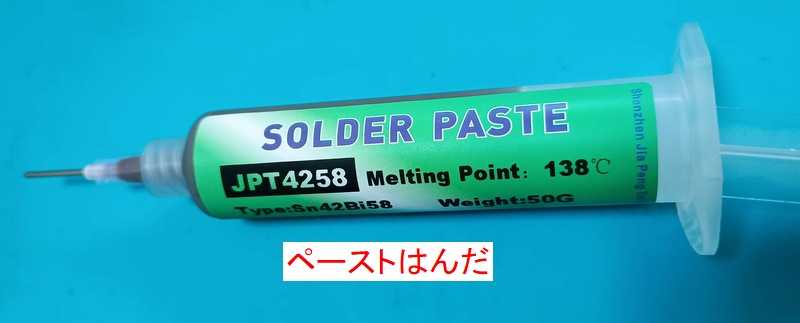

たまに役立つぺーストはんだ
ペーストはんだをうまく塗るのは難しいので、適当に塗りました。基板のレジストがあればパターン上に自然とはんだが集まってくれるのがわかっているので... あまり大量に塗るとダメと思いますが。

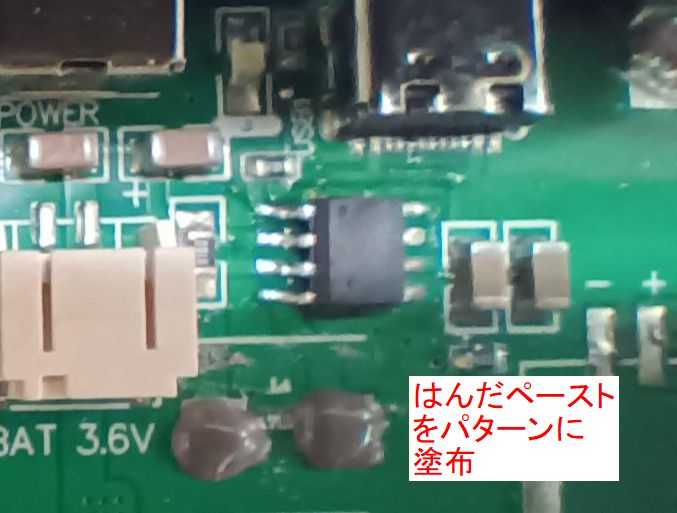

こんな塗り方でいいのか(^^)

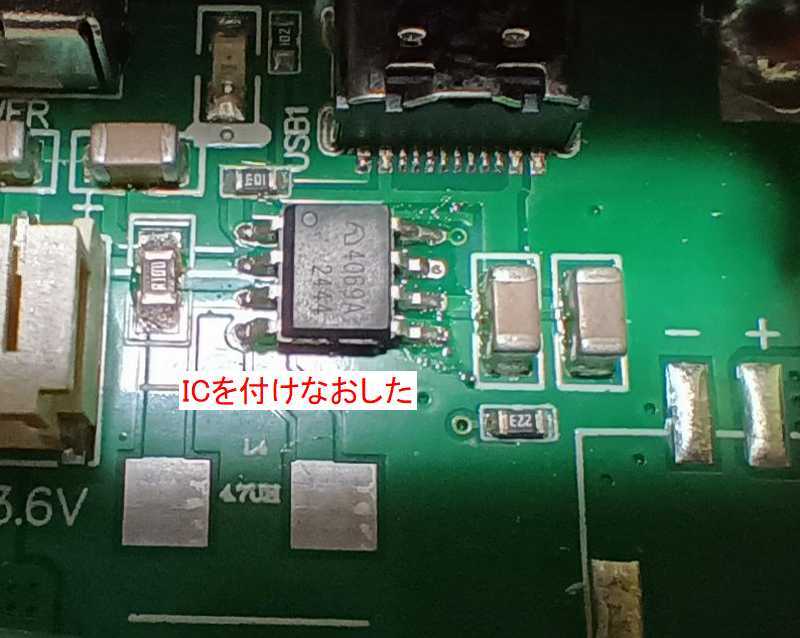

ICを付けなおした
しかし、リチウムポリマー電池に充電される気配はなく、リチウムポリマー電池を交換しても変化がありません。

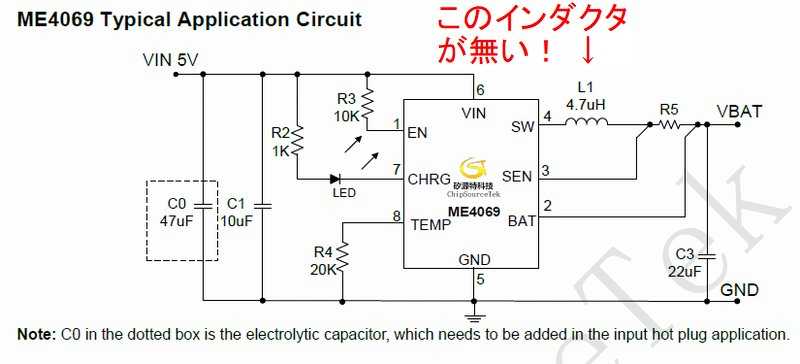

うーむ、これは回路的に何かおかしいのでは？と改めて4069Aのデータシートの回路例と基板を見比べてみると...
充電電流出力のインダクタが無いやんけ～
電流が1Aぐらい流れるのでパワーインダクタが必要です。アリエクでも4.7uHのパワーインダクタが10個300円ぐらいで売ってるのですが、すぐ直したかったので、ジャンクなノートPC基板から4.7uHのパワーインダクタを外して使いました。

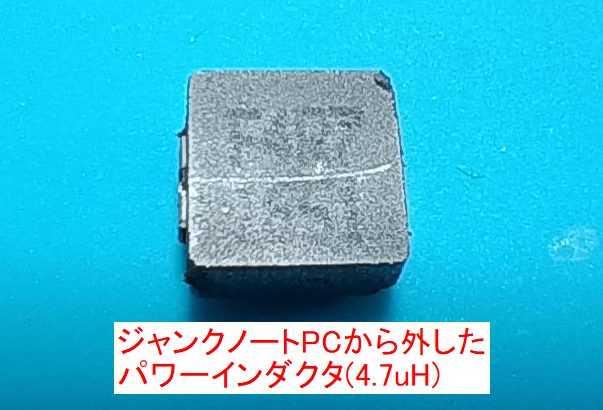

ジャンクなノートPC基板から外したパワーインダクタ
パワーインダクタもペーストはんだではんだ付けしました。載せるところは L4 とかかれたランドです。この部分、何か空いてるなー、と思ってたんですよね... (^^;

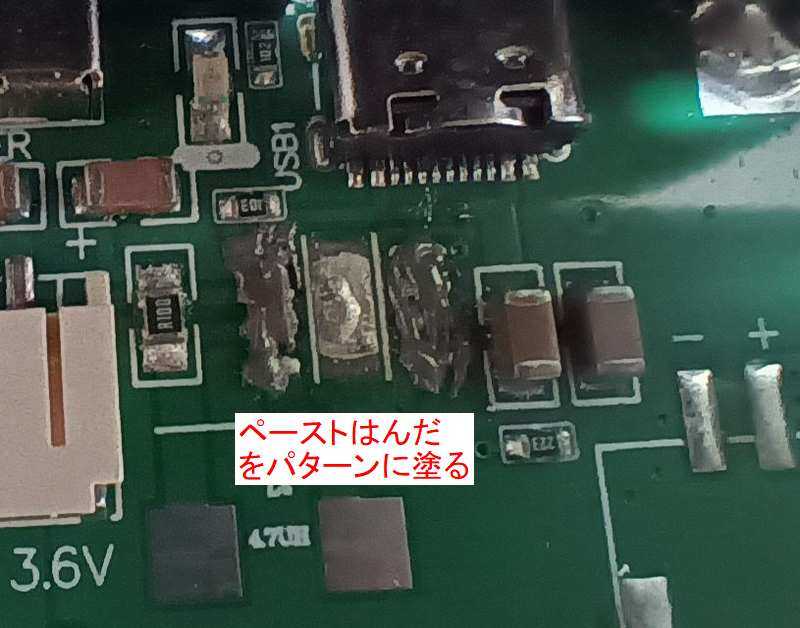

ペーストはんだを塗って

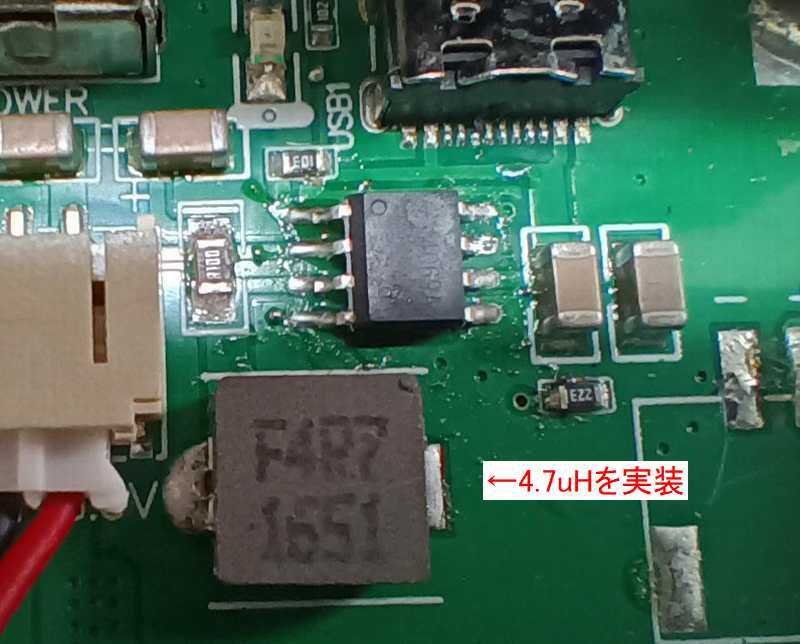

パワーインダクタを実装
これでリチウムポリマー電池に充電されるはずです。

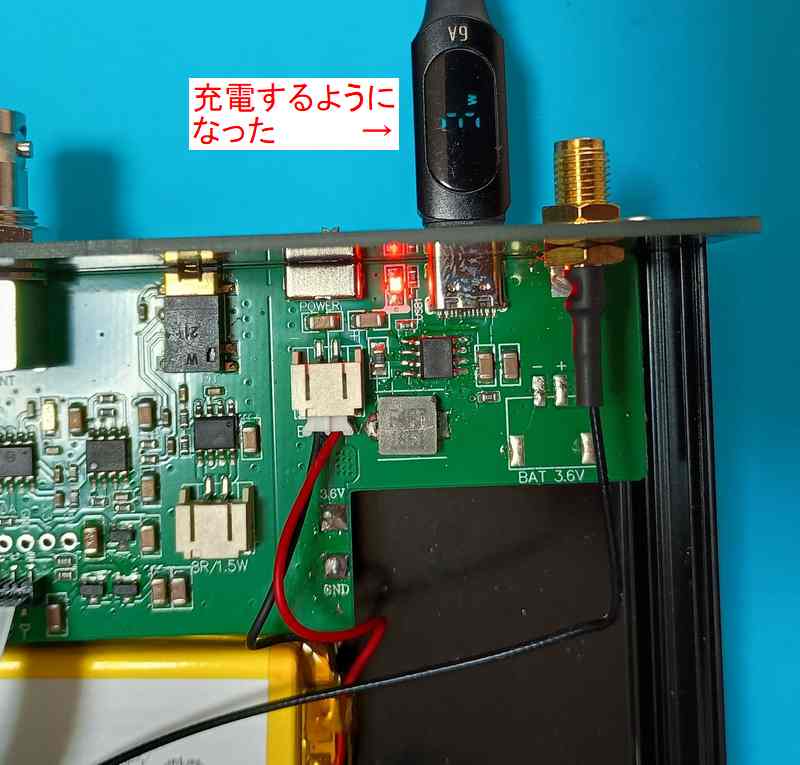

充電されている
パワーインダクタを実装するまでは、供給電力が0W表示やったのが、3～4W表示になったので、充電が開始されたことがわかりました。
充電をしばらくしてから電源を入れると、無事ATS25X2が起動するようになりました。ふぅ、疲れた... (^^;;
やっぱり、怪しいと思ったICのデータシートはちゃんと読まないといけませんね。今回もデータシートをよく読んでればパワーインダクタが無いことに気が付けたのに... これを教訓として今後の不具合に備えよう。
