May 8, 2026
カテゴリ： 古物(ノート)PC
今日は在宅勤務。
上半身と下半身が分離した mouse computer K7-i7CMLBB を修理した けれども、液晶ケーブル不良で液晶パネルに画面表示されませんでした。液晶ケーブルは同型番のモノがアリエクにあったので調達しました。
ヒンジ金具を外す
液晶ケーブルを交換するにはヒンジ金具を外す必要があります。ネジを外すと素直に取れてくれます。次に液晶ケーブルを外します。

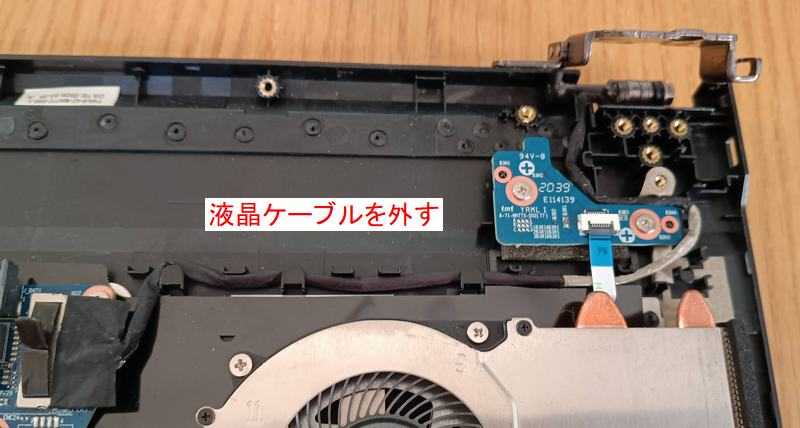

液晶ケーブルを外す
古いケーブルを外したら、新しい液晶ケーブルを前と同じように筐体の中を這わせます。その前にバラック状態で液晶パネルに表示されるかテスト。

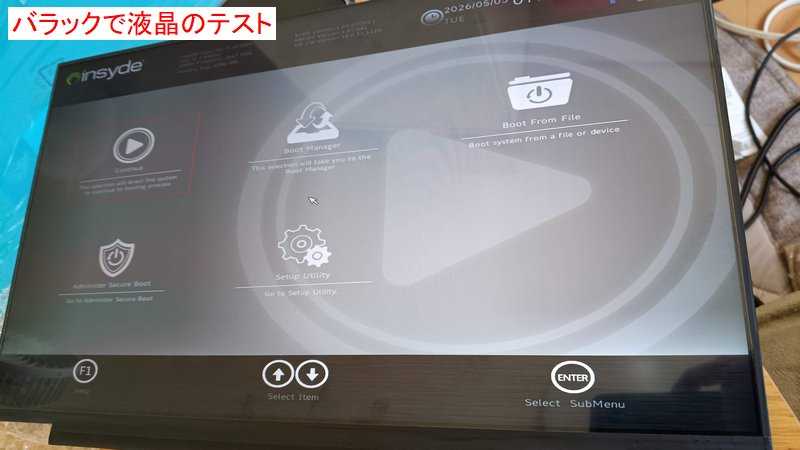

バラック状態で液晶パネルに表示された

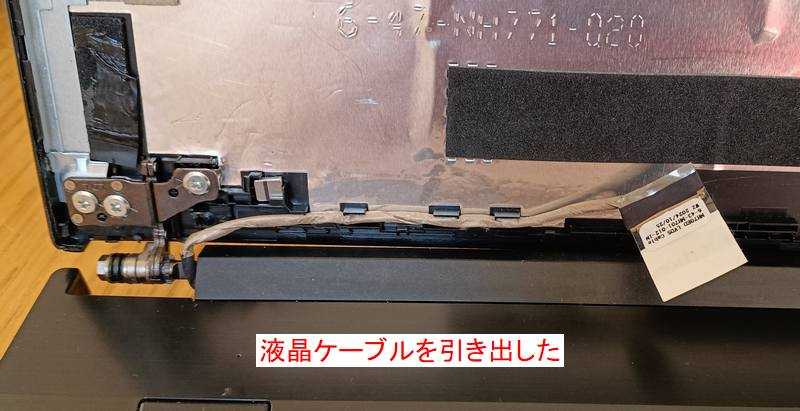

ちゃんと表示されたので、液晶ケーブルを這わせて表に引き出します。
液晶ケーブルを引き出した

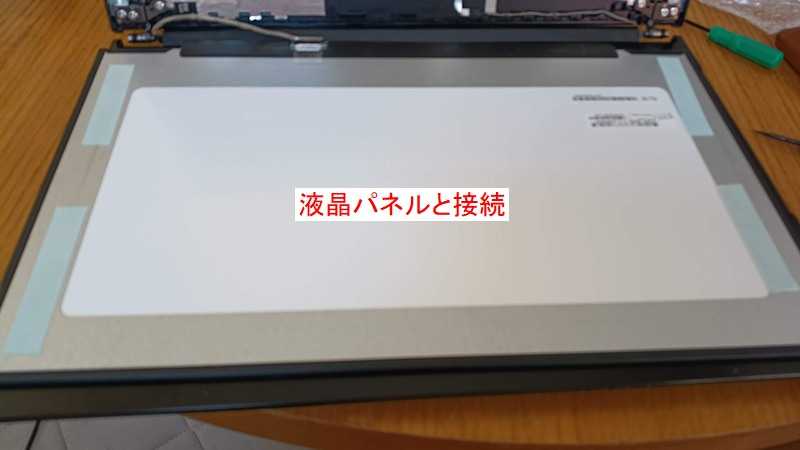

引き出したケーブルに液晶パネルを接続します。
液晶パネルを接続

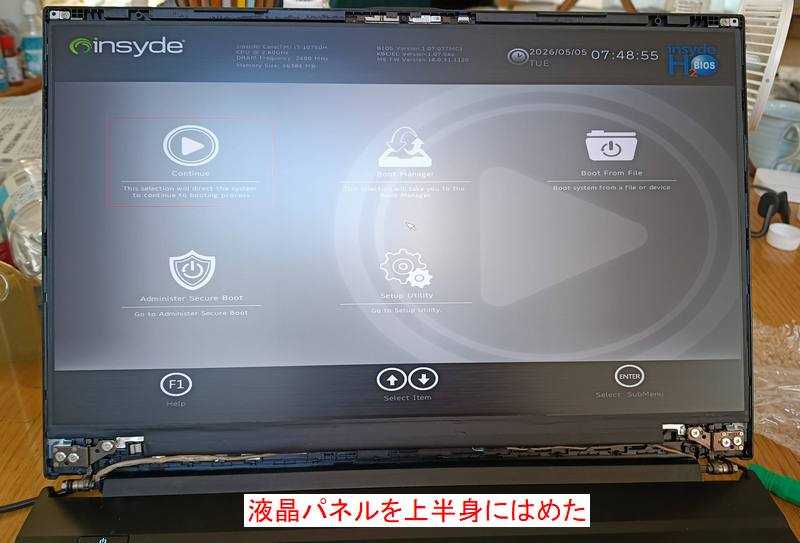

この後、液晶パネルを両面テープを使って上半身に取り付けます。
上半身に液晶パネルを取り付けた

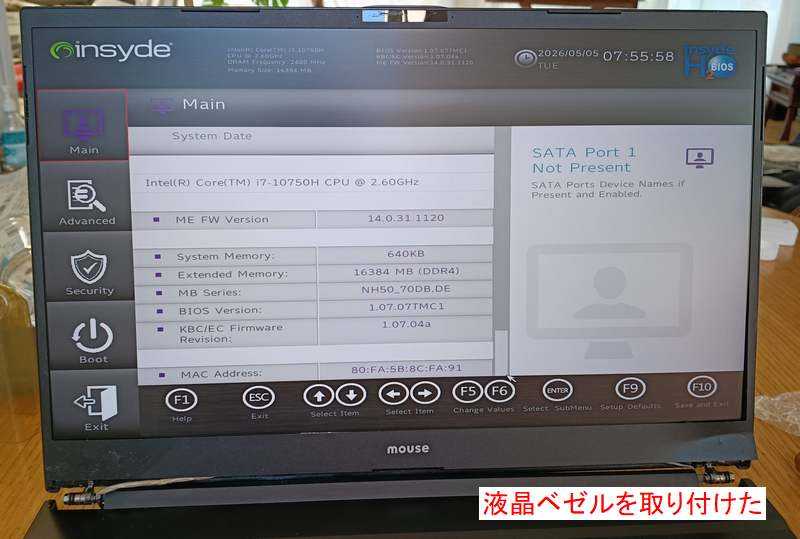

スペックをよく見てみると...
スペック
Core i7 10750Hでした。グラボはたぶん NVIDIA GeForce 1650 と思われます。
液晶ベゼルを取り付けた
このK7-i7CMLBBは子ども(弐)がグラボを積んだノートPCでソフトのテストをしたい、っちゅうてたので、そちらに回します。有効活用してください。
--- 18:10 ---
上半身と下半身が分離した mouse computer K7-i7CMLBB を修理した けれども、液晶ケーブル不良で液晶パネルに画面表示されませんでした。液晶ケーブルは同型番のモノがアリエクにあったので調達しました。
ヒンジ金具を外す
液晶ケーブルを交換するにはヒンジ金具を外す必要があります。ネジを外すと素直に取れてくれます。次に液晶ケーブルを外します。
液晶ケーブルを外す
古いケーブルを外したら、新しい液晶ケーブルを前と同じように筐体の中を這わせます。その前にバラック状態で液晶パネルに表示されるかテスト。
バラック状態で液晶パネルに表示された
ちゃんと表示されたので、液晶ケーブルを這わせて表に引き出します。
液晶ケーブルを引き出した
引き出したケーブルに液晶パネルを接続します。
液晶パネルを接続
この後、液晶パネルを両面テープを使って上半身に取り付けます。
上半身に液晶パネルを取り付けた
スペックをよく見てみると...
スペック
Core i7 10750Hでした。グラボはたぶん NVIDIA GeForce 1650 と思われます。
液晶ベゼルを取り付けた
このK7-i7CMLBBは子ども(弐)がグラボを積んだノートPCでソフトのテストをしたい、っちゅうてたので、そちらに回します。有効活用してください。
--- 18:10 ---
